Sunlu S4 Dryer - Chân Đế Cố Định Cuộn Nhựa (Chống Trượt)

Mình đang dùng máy sấy nhựa SUNLU S4 và mặc dù nó rất tốt nhưng lại có một nhược điểm khá khó chịu. Khi cuộn nhựa sắp hết hoặc nhẹ cân, nó rất hay bị nhảy khỏi trục và tự làm tắc nghẽn, dẫn đến việc hỏng bản in rất phiền phức.

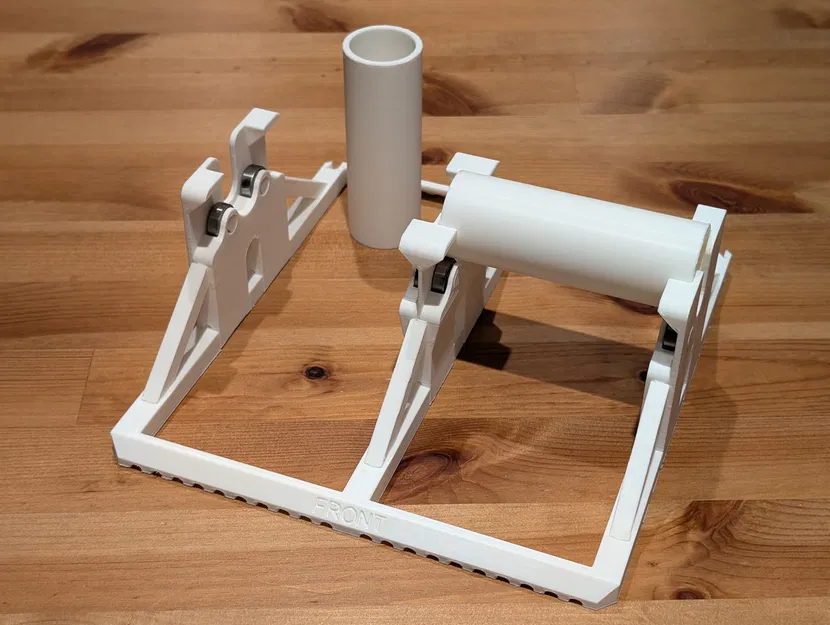

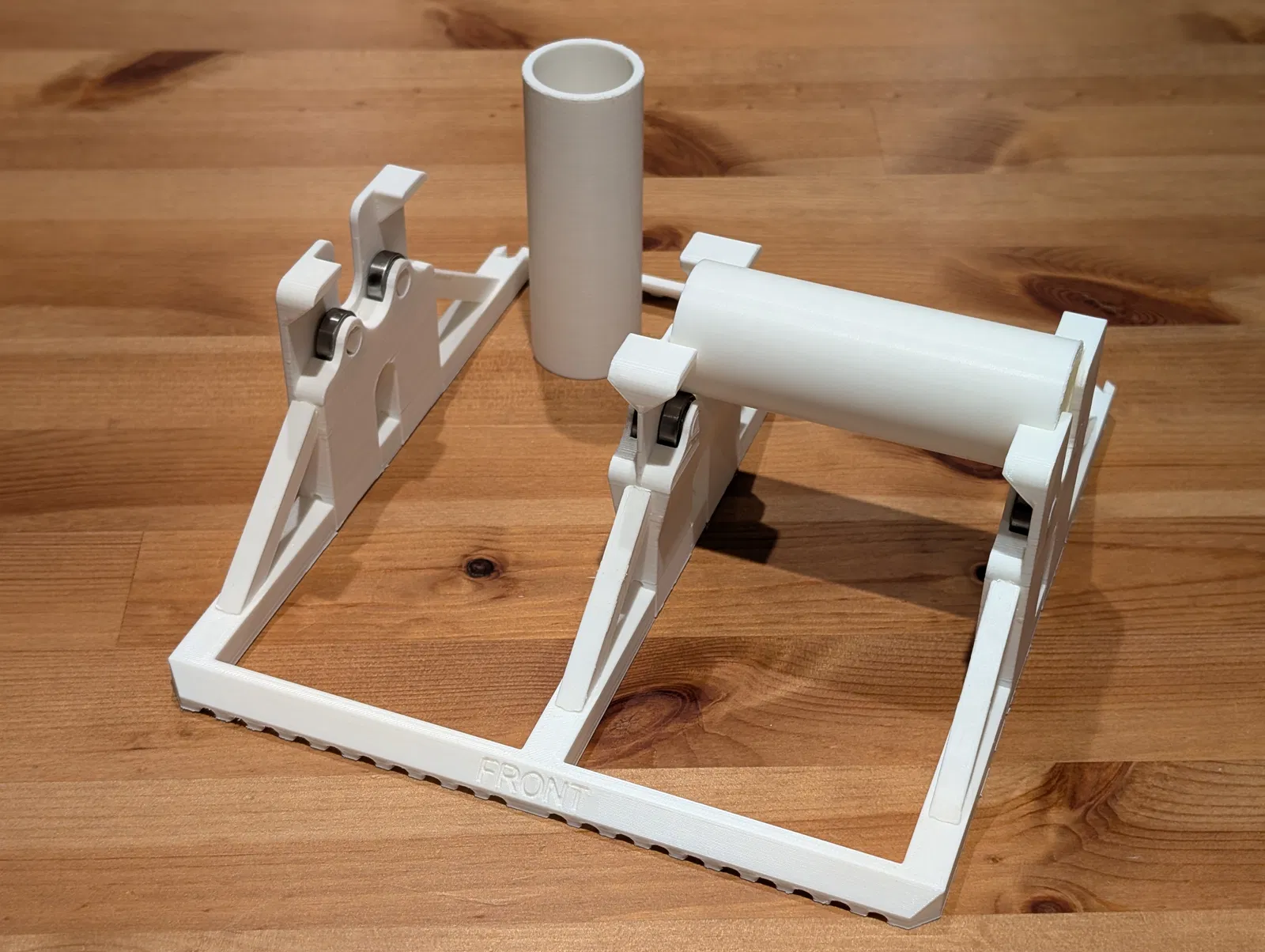

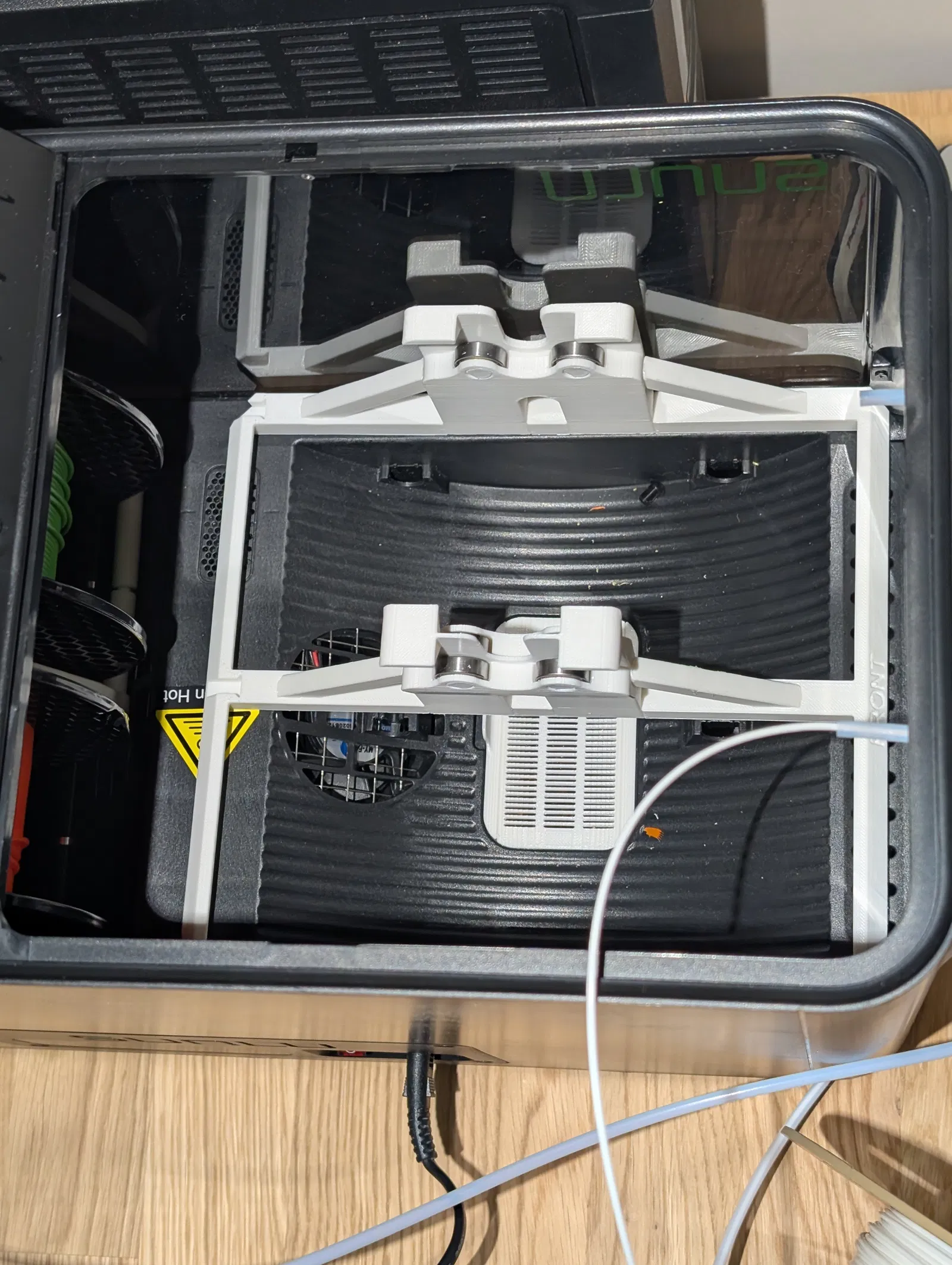

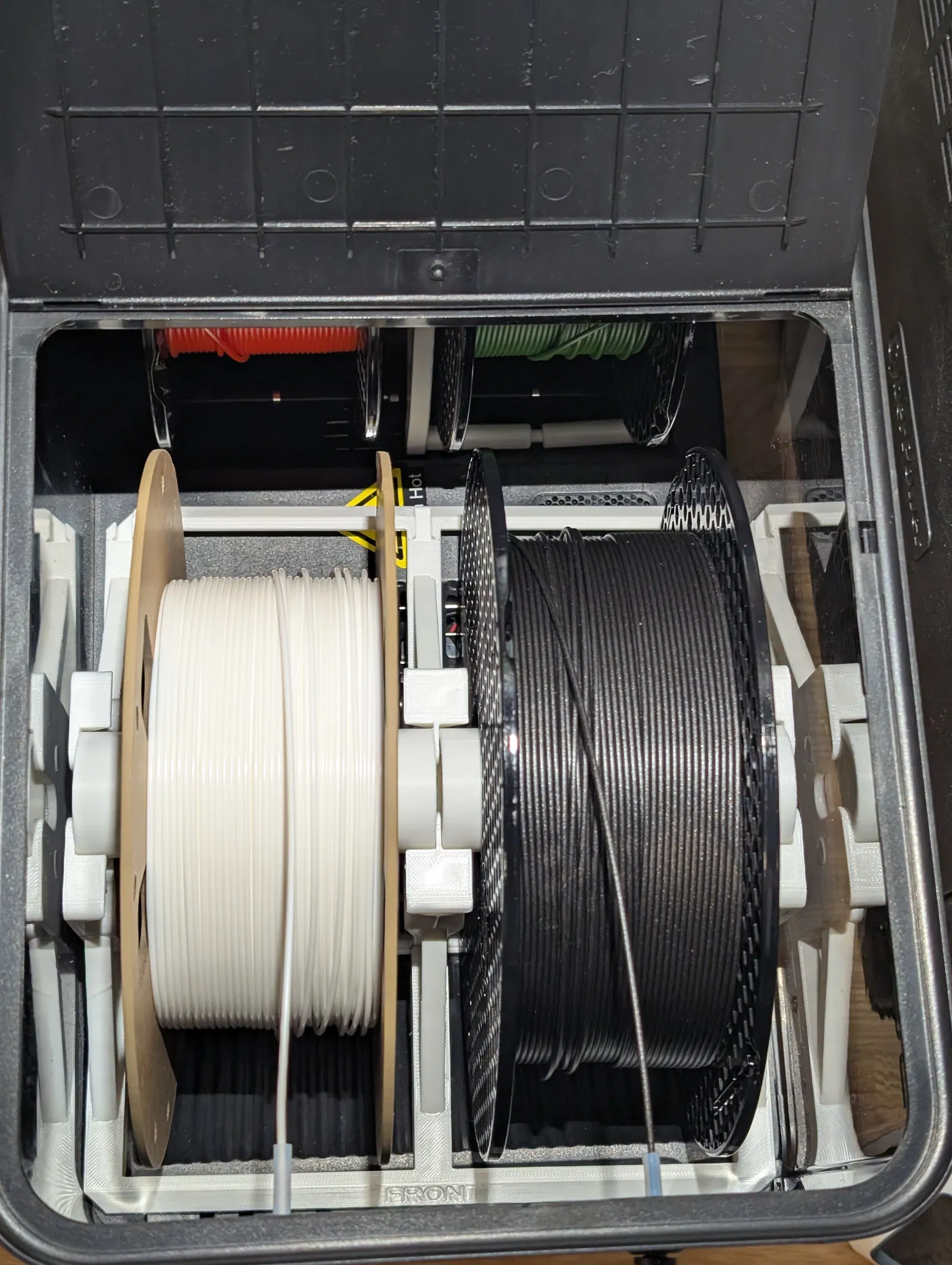

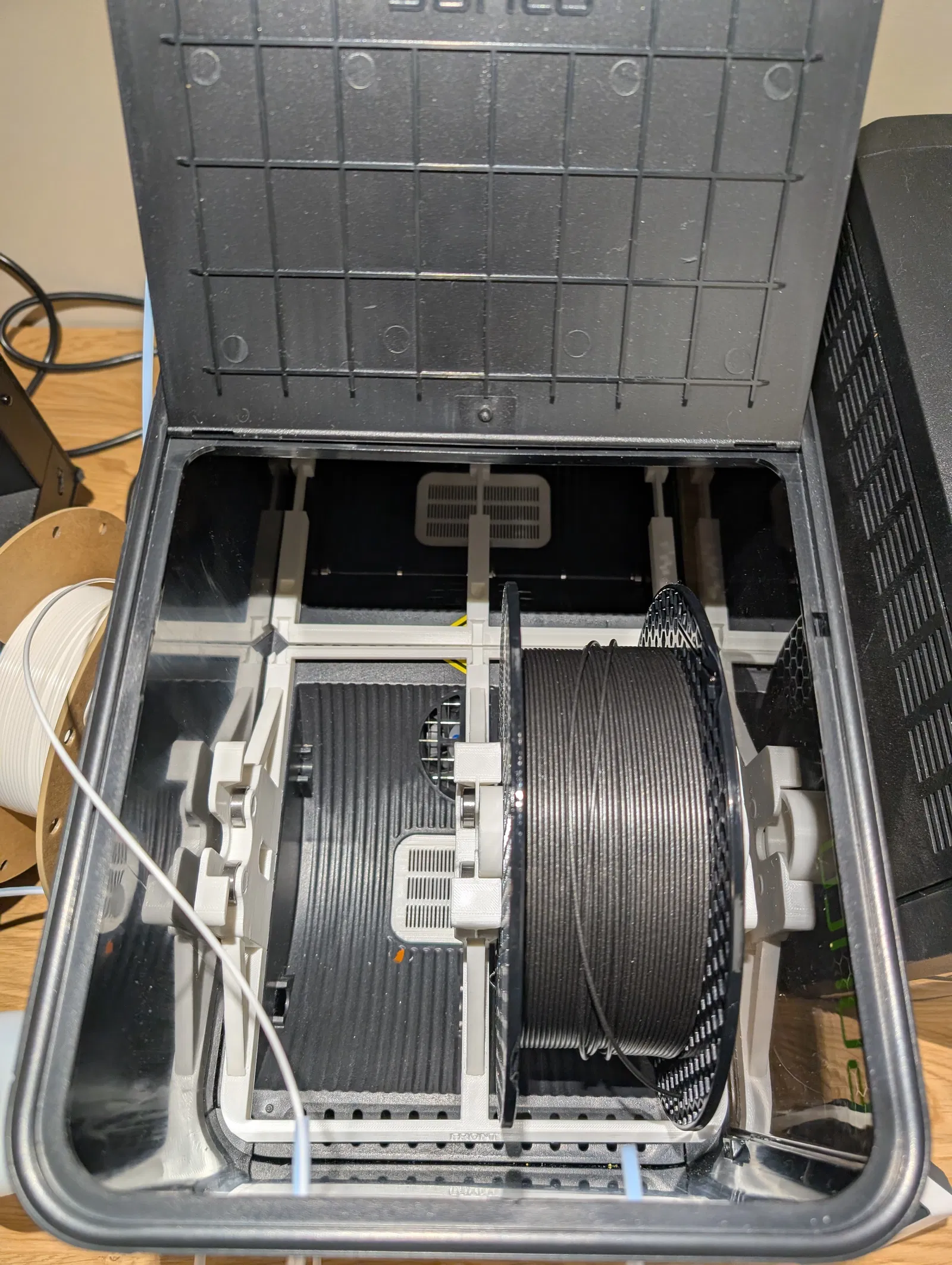

Mình đã thiết kế bộ chân đế và giá đỡ này để giữ cuộn nhựa luôn cố định, không bị lệch trục hay nhảy lung tung kể cả khi nhựa đã gần cạn.

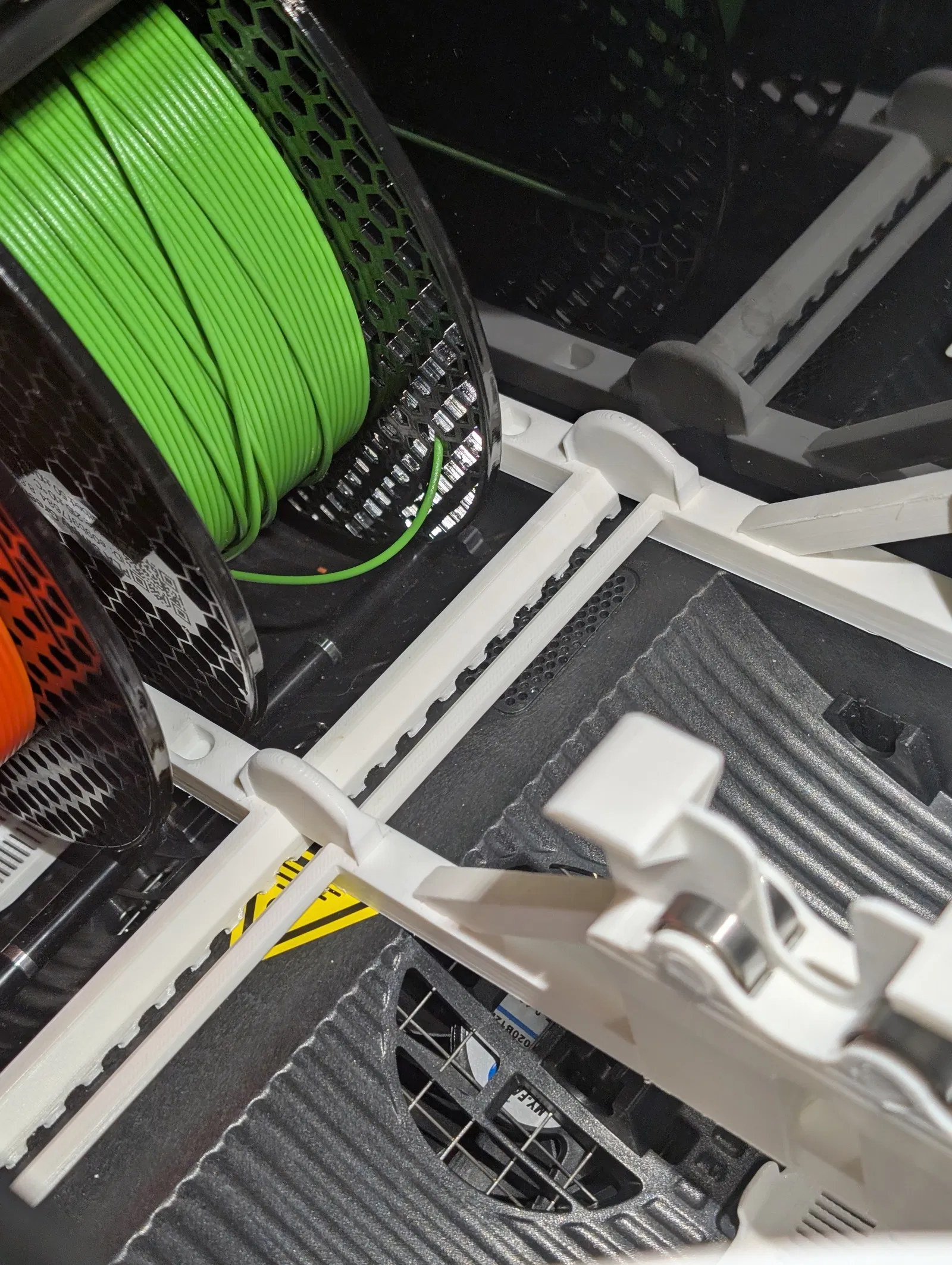

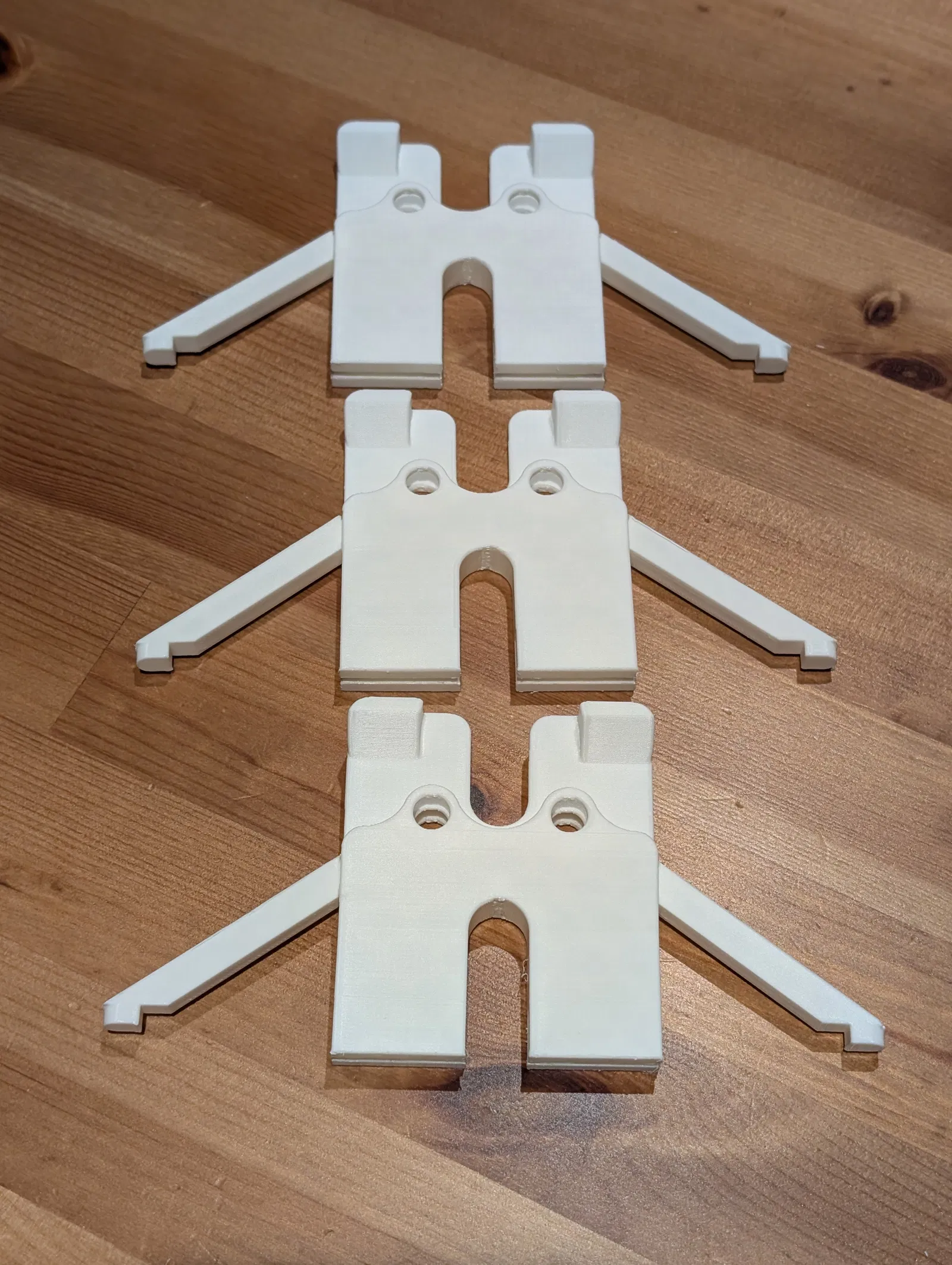

Thiết kế này có các giá đỡ ở hai bên và thanh chặn phía trên để giữ "trục xoay" luôn nằm đúng vị trí. Phần giá đỡ được làm rộng rãi để cuộn nhựa không bị vướng khi đang quay.

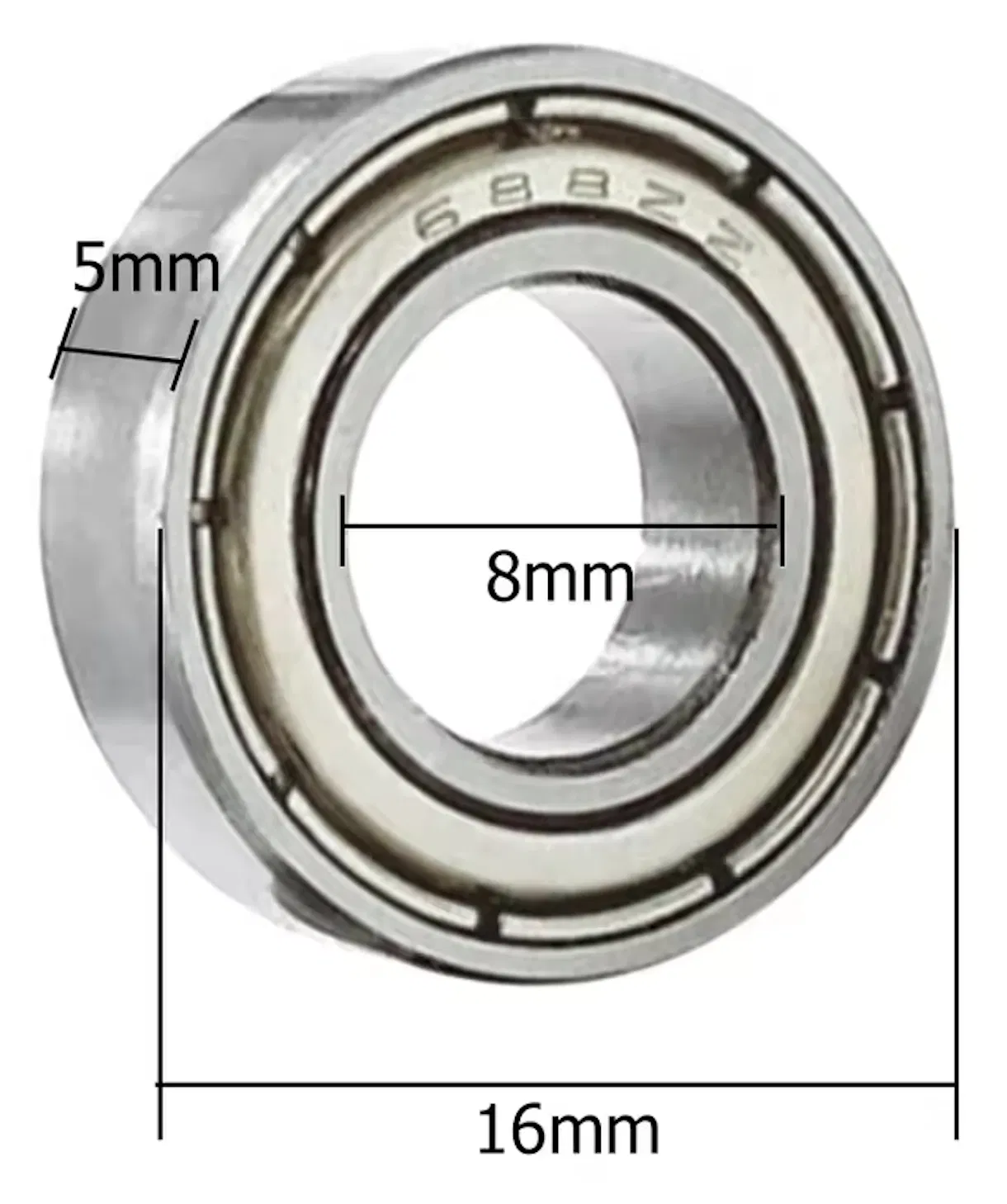

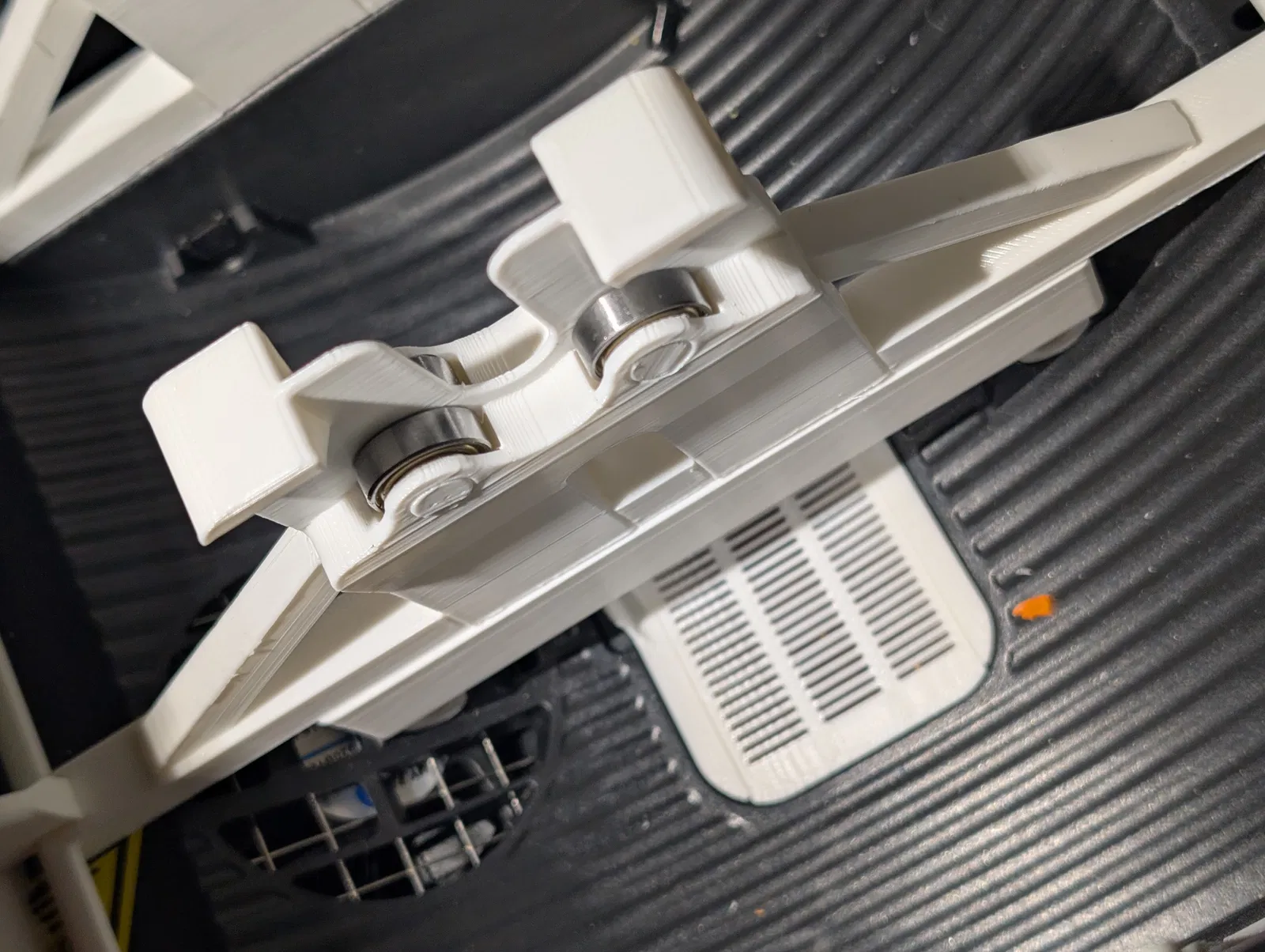

Mẫu này sử dụng bạc đạn 688zz để xoay mượt mà hơn:

• 1 cuộn: 4 bạc đạn
• 2 cuộn (một nửa máy sấy): 8 bạc đạn
• 4 cuộn (đầy máy sấy): 16 bạc đạn

Mình không tận dụng lại bạc đạn zin của Sunlu S4 vì chúng quá nhỏ so với cơ cấu mà mình muốn.

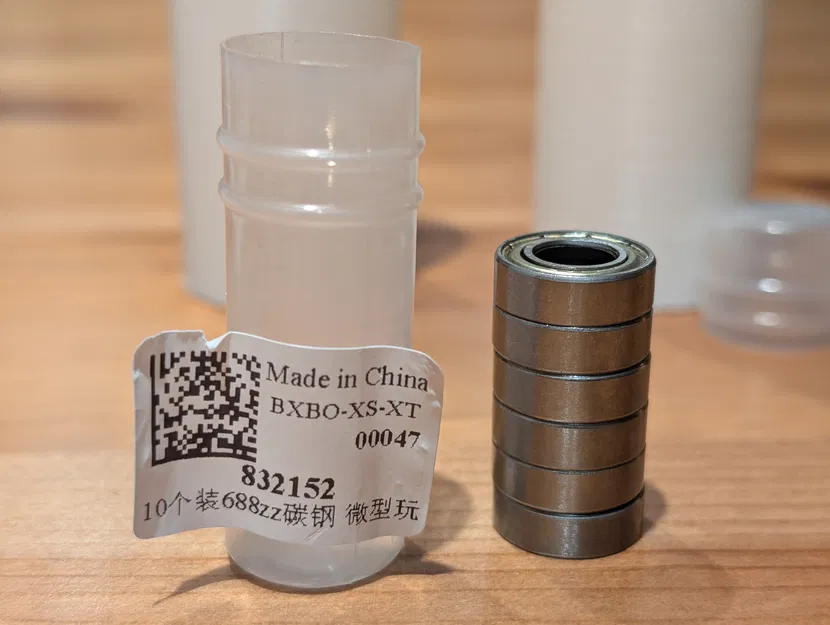

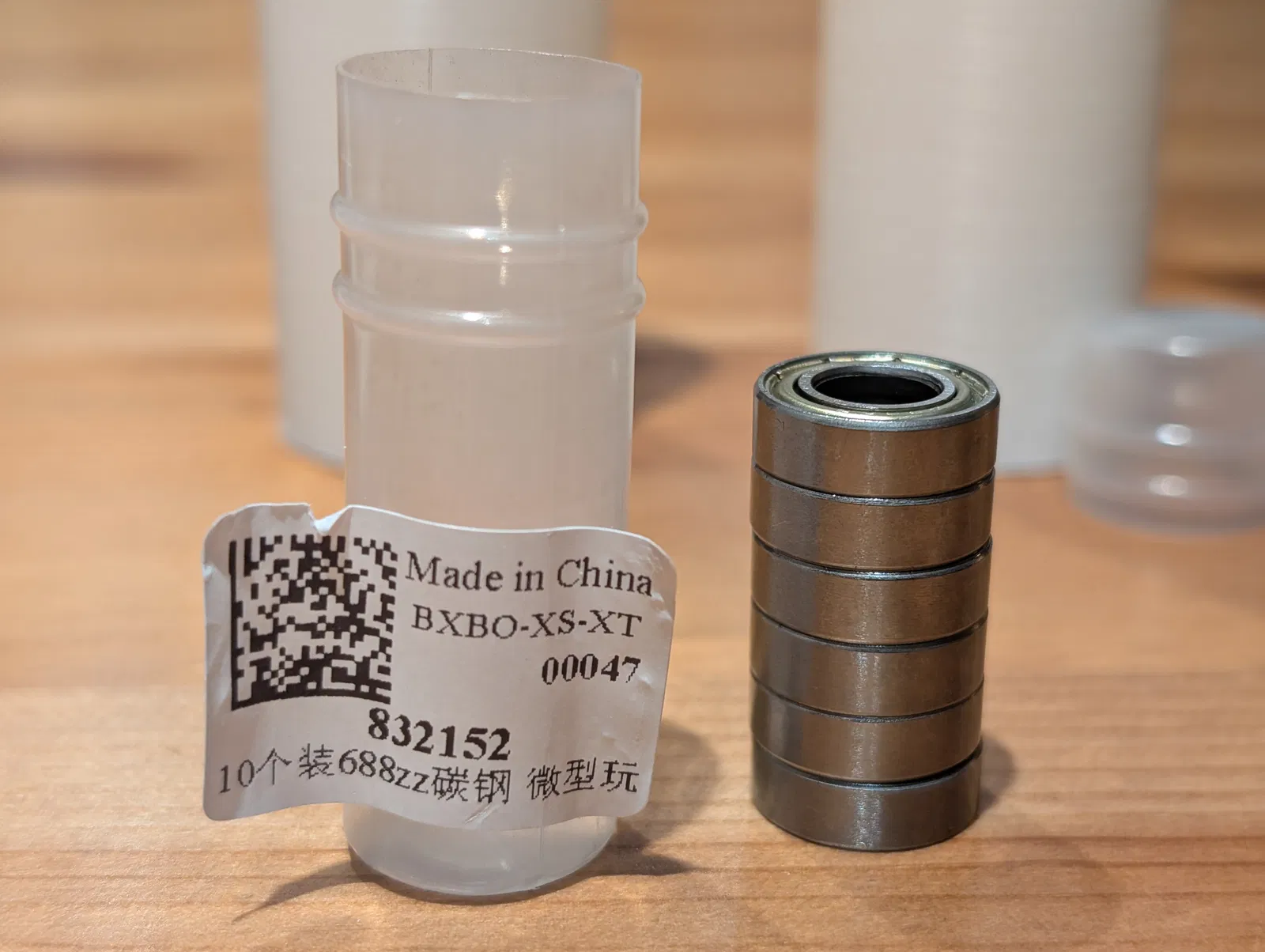

• Loại bạc đạn mình dùng: 688zz Bearings (AliExpress)

Chưa có bạc đạn? Không sao cả :)

Nếu bạn chưa kịp mua bạc đạn, bạn cứ in phần "spool pipe" và dùng bình thường. Nó vẫn trượt tốt trên nhựa (chỉ là ma sát hơi cao hơn một chút), đây là giải pháp tạm thời rất ổn trong lúc chờ phụ kiện.

Cài đặt in và chất liệu

• Chất liệu: Bạn bắt buộc phải dùng nhựa chịu nhiệt. Máy sấy rất nóng nên dùng PLA sẽ bị biến dạng. Mình đã dùng Overture ABS trắng.
• Infill: Mình in với 15% infill, độ cứng như vậy là quá đủ cho ABS.
• Cấu hình: Mình dùng profile 0.25mm Balanced trên máy Prusa CoreOne, nhưng cài đặt 0.20mm tiêu chuẩn vẫn ổn.

Các bộ phận tùy chọn

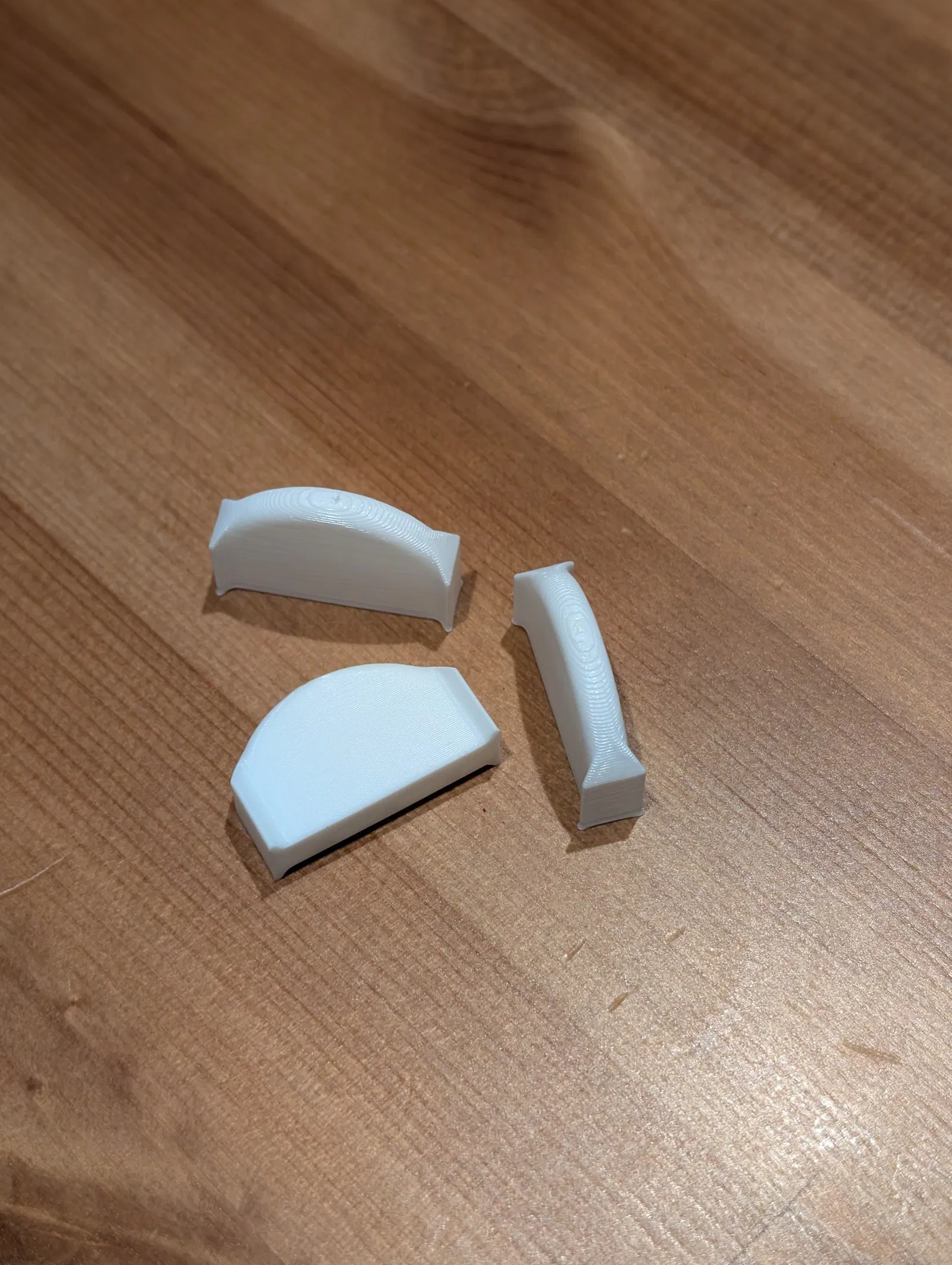

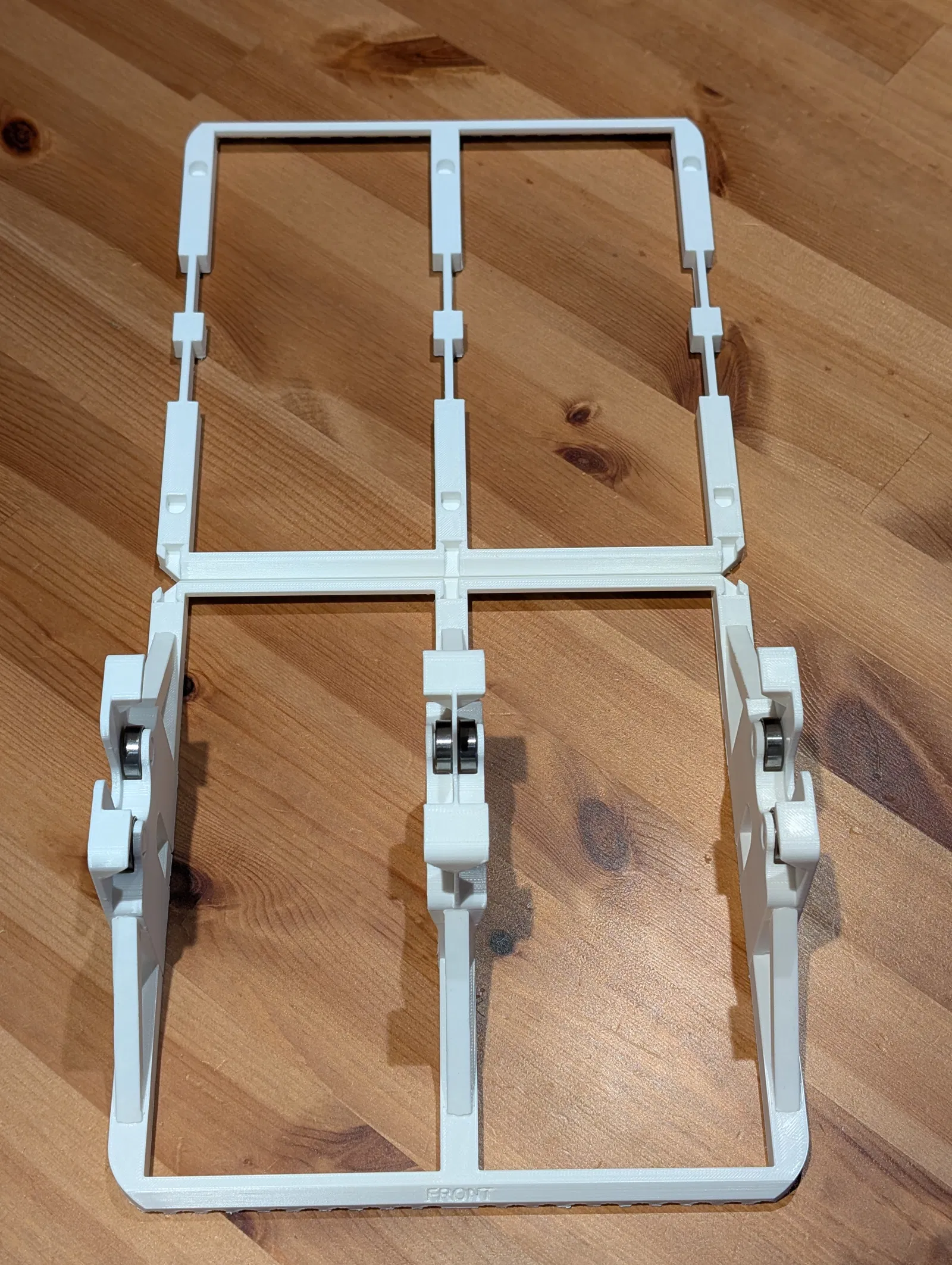

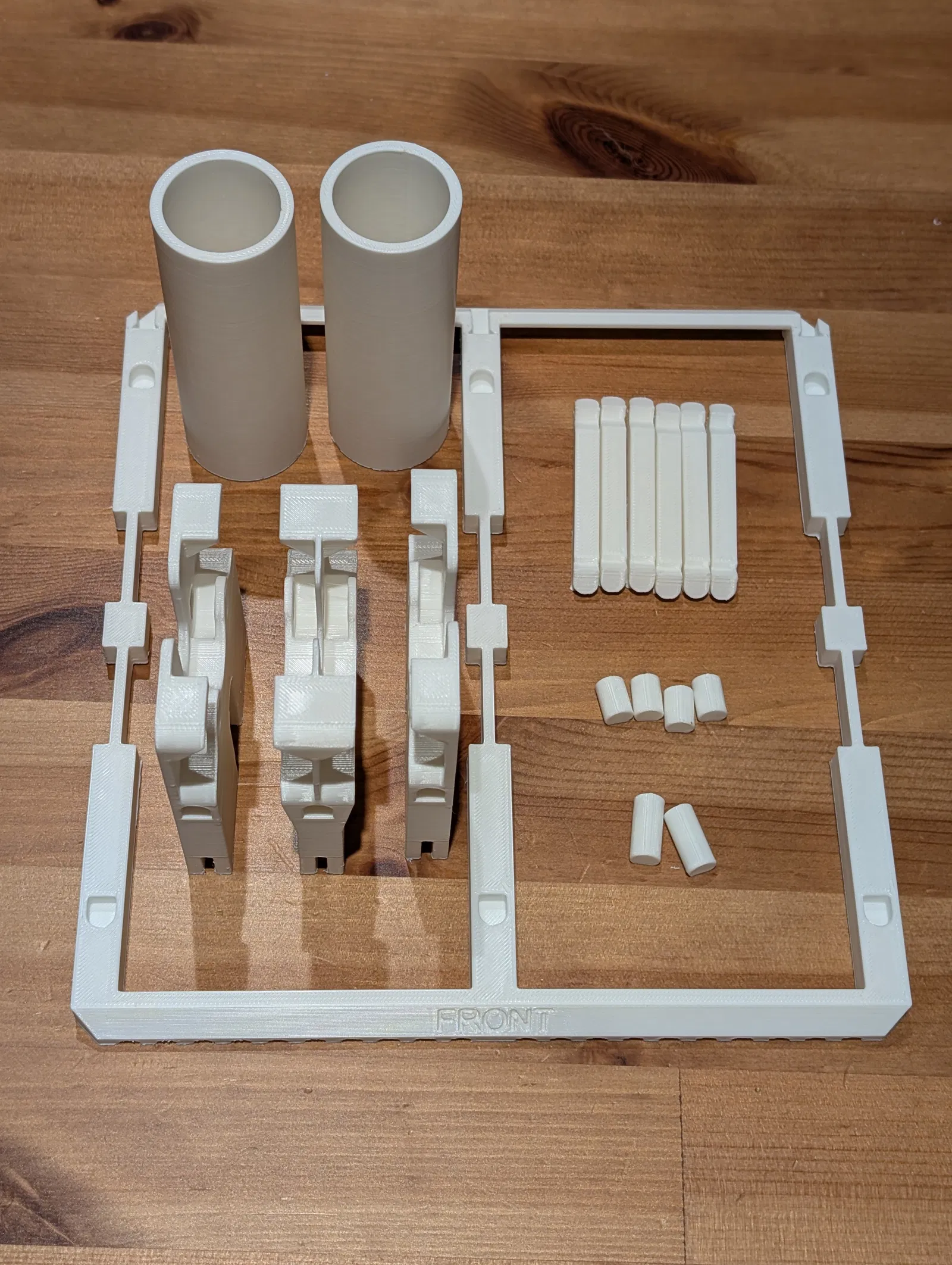

1. Thiết lập 4 cuộn: Nếu bạn dùng cả 4 khay, hãy in thêm "bases connector" (cần 3 cái). Nó giúp nối hai phần đế lại với nhau để chúng không bị xê dịch khi để trong máy.

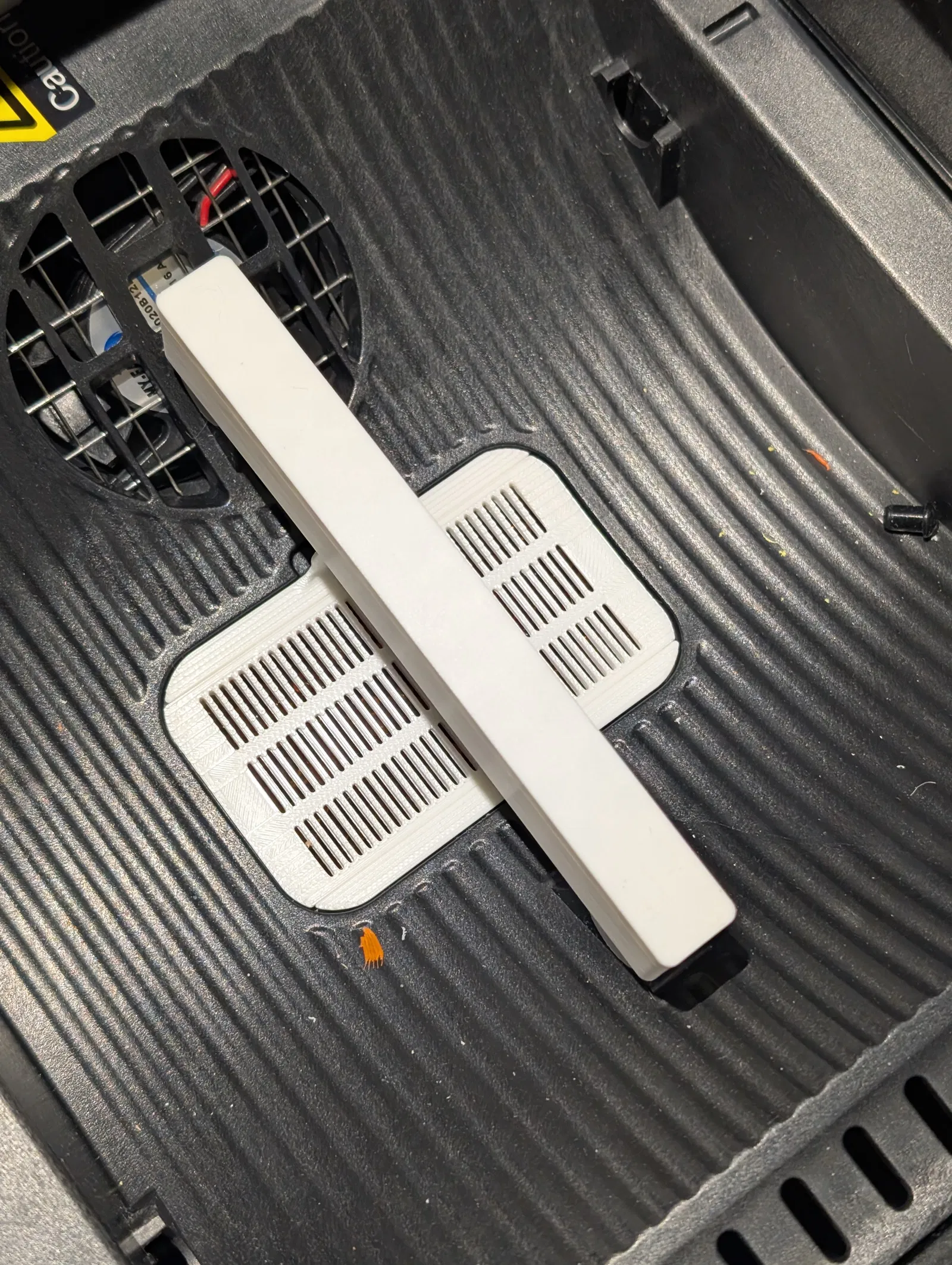

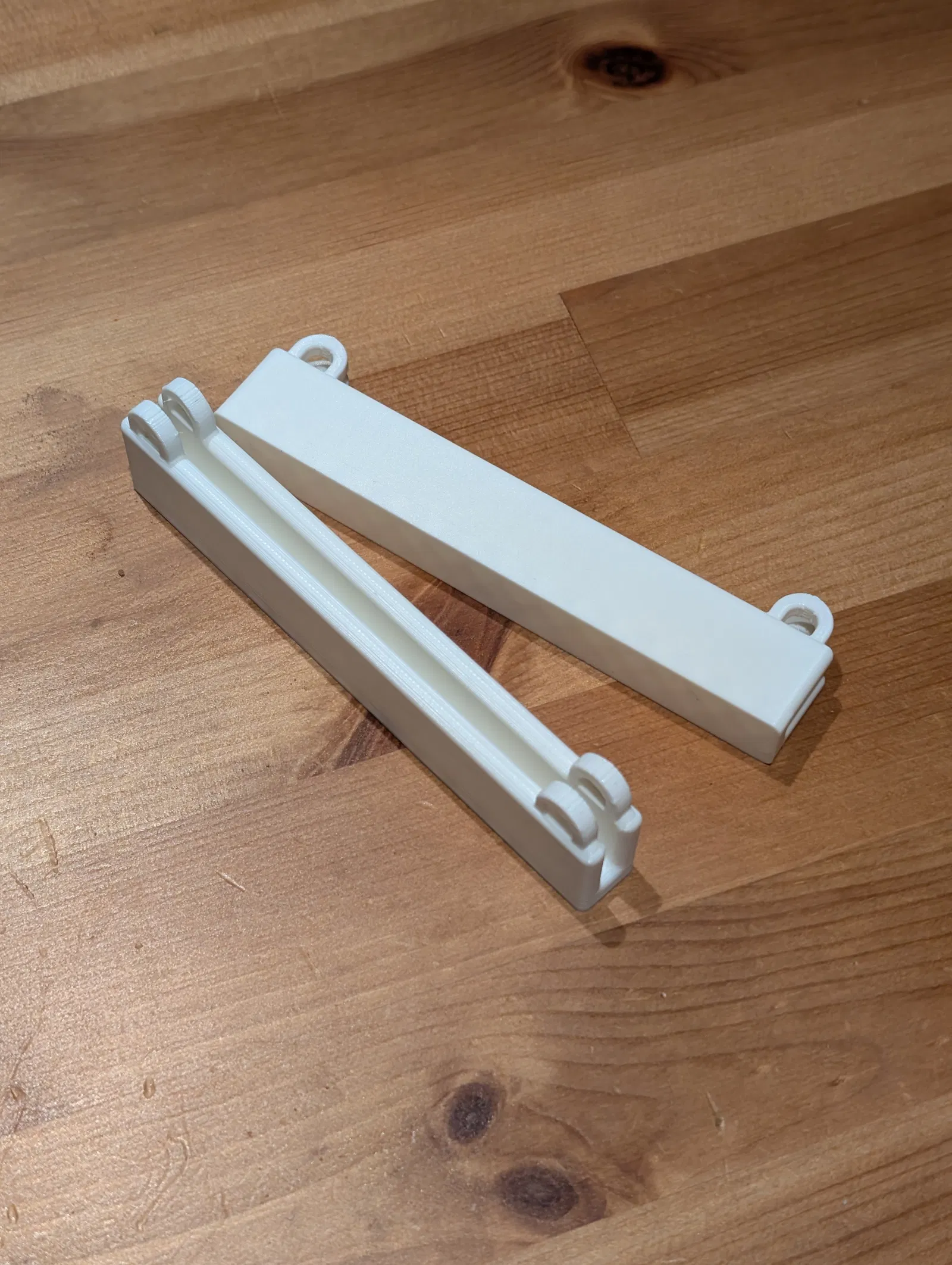

2. Chống võng đế: Tùy vào loại nhựa, phần đế có thể bị võng nhẹ ở giữa. Mình đã thiết kế thêm "base bottom support" khớp vào vị trí bạc đạn gốc của máy. Nó đóng vai trò như chân đế chống đỡ giúp mọi thứ luôn nằm trên một mặt phẳng.
