Lưới chia ngăn kéo tương thích Sortimo T-BOXX (9x10) - Hệ thống module
Hệ thống lưới module 9x10 (90 ô) dành cho Sortimo T-BOXX. Gồm 5 phần dễ in giúp bác sắp xếp ngăn kéo xưởng gọn gàng, ổn định và không cần dùng ốc vít.
Mô tả

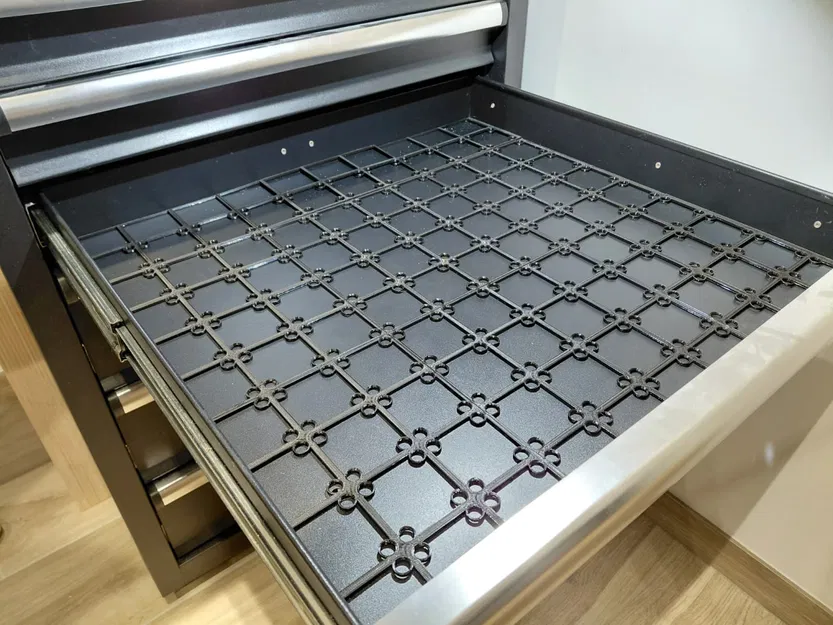

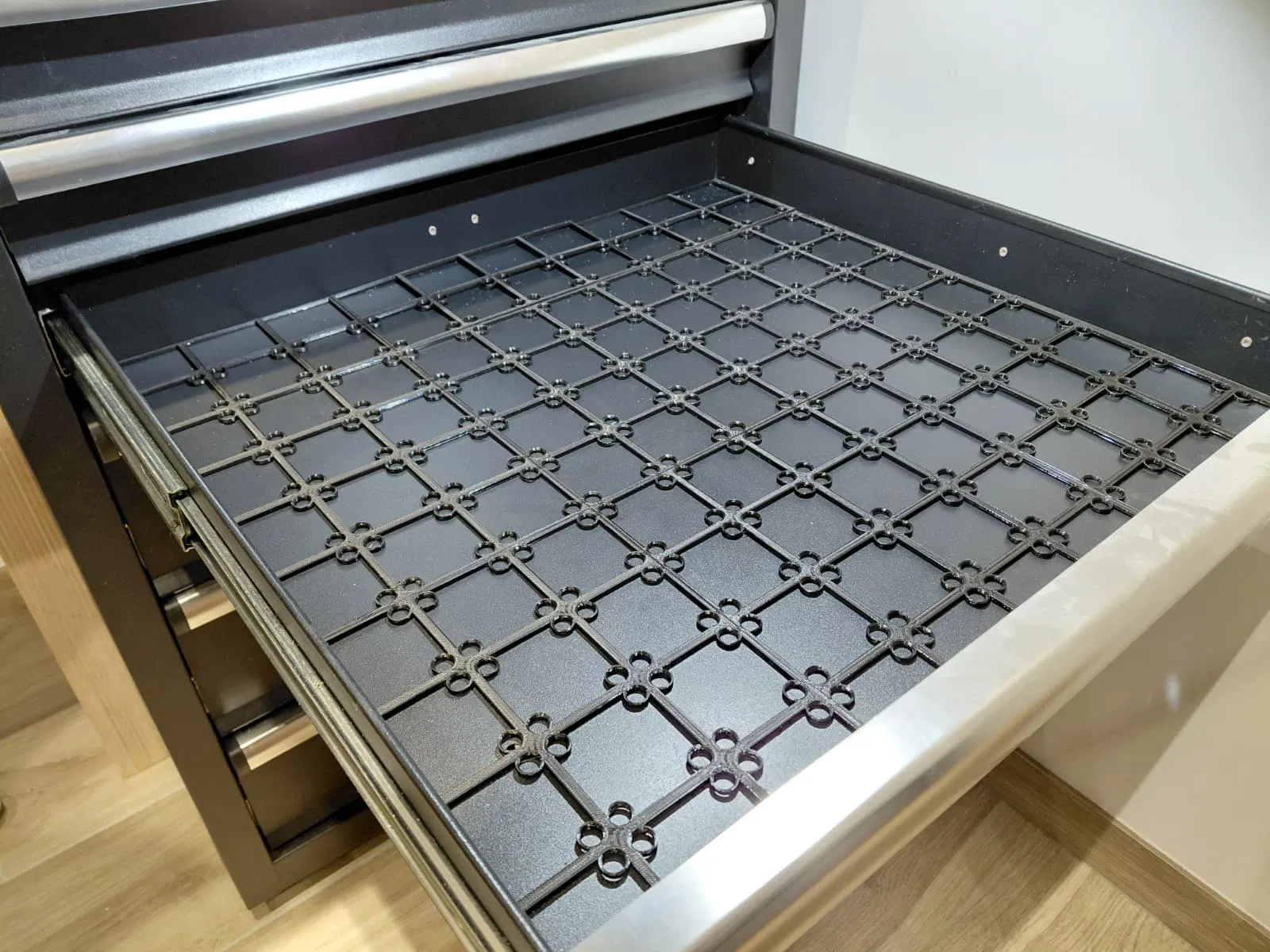

Lưới chia ngăn kéo tương thích Sortimo T-BOXX (9x10)
Bác đang ngán cảnh mấy cái hộp đựng đồ cứ trượt qua lại trong ngăn kéo xưởng hoặc gara của mình? Hệ thống lưới dạng module này được thiết kế để tạo ra một bố cục 9x10 vững chãi (chứa được tới 90 hộp), dựa trên tiêu chuẩn Sortimo T-BOXX phổ biến.
Trong khi nhiều mẫu thiết kế khác chỉ dùng mấy cái khớp nối nhỏ xíu, hệ thống này sử dụng 5 mảng in lớn để bao phủ toàn bộ ngăn kéo một cách hiệu quả. Điều này giúp lưới luôn phẳng và chắc chắn, kể cả khi bác đóng mở những ngăn kéo nặng.

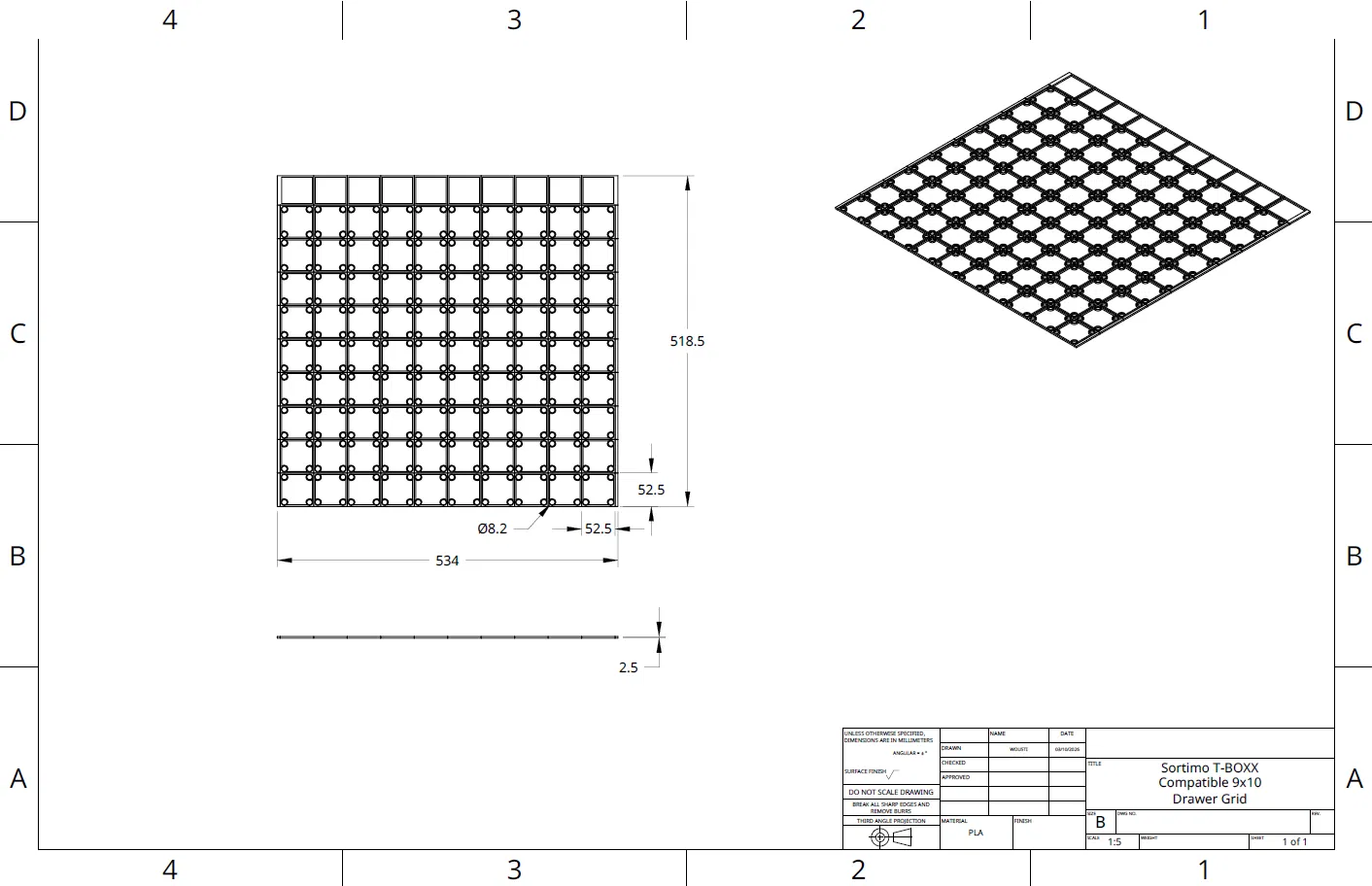

Độ tương thích & Kích thước ngăn kéo
Hệ thống lưới này được thiết kế riêng cho bàn làm việc Daytona Werkbank Pro https://www.datona.nl/werkbank-bamboe-werkblad-18lades-200cm-combi-line-zwart. Bác nhớ đo kỹ ngăn kéo trước khi in để đảm bảo khớp hoàn hảo nhé:
Chiều rộng ngăn kéo: 534mm
Chiều sâu ngăn kéo: 518,5mm
Chiều cao ngăn kéo: 65mm
Bố cục (Tổng cộng 90 hộp)
Để hoàn thiện lưới 9x10, bác cần in tổng cộng 9 mảnh:
| Tên bộ phận | Vị trí trong ngăn kéo | Số lượng |
|---|---|---|
| Model A | Trước-Trái, Giữa-Trái, Trước-Phải, Giữa-Phải | In 4 cái |
| Model B | Trước-Giữa, Giữa-Giữa | In 2 cái |
| Model C & E | Sau-Trái VÀ Sau-Phải | In 1 cái |
| Model D | Sau-Giữa | In 1 cái |
Máy in & Thời gian in
Mẫu này đã được thiết kế và kiểm tra thành công trên máy Prusa i3 MK3S. Tổng thời gian in khoảng 19 giờ 30 phút:
- Part A (4 cái): 2h 15m mỗi cái (Tổng: 9h)
- Part B (2 cái): 2h 44m mỗi cái (Tổng: 5h 28m)
- Part C & E (1 cái): 1h 55m
- Part D (1 cái): 1h 9m
Thông số kỹ thuật
Mẫu này được tối ưu hóa để in nhanh và tiết kiệm vật liệu nhưng vẫn đảm bảo độ bền.
- Chiều cao: 2.5 mm
- Kích thước lưới: Tương thích chuẩn Sortimo (Inset-box)
- Sức chứa: 90 vị trí đặt hộp
Thiết lập in khuyến nghị
- Vật liệu: PETG (khuyên dùng cho bền) hoặc PLA+.
- Infill: 15% (khuyên dùng Grid hoặc Gyroid).
- Tường (Walls): 2 hoặc 3 lớp.
- Chiều cao lớp: 0.20 mm hoặc 0.28 mm.
- Độ bám dính: Dùng brim nếu sợ bị cong vênh ở mấy miếng lớn.
Hướng dẫn lắp đặt
- Dọn sạch ngăn kéo: Đảm bảo bề mặt phẳng phiu.
- Lắp hàng trước & giữa: Bắt đầu với 4 mảnh A và 2 mảnh B.
- Hoàn thiện hàng sau: Đặt các mảnh C, D và E vào phía sau cùng.

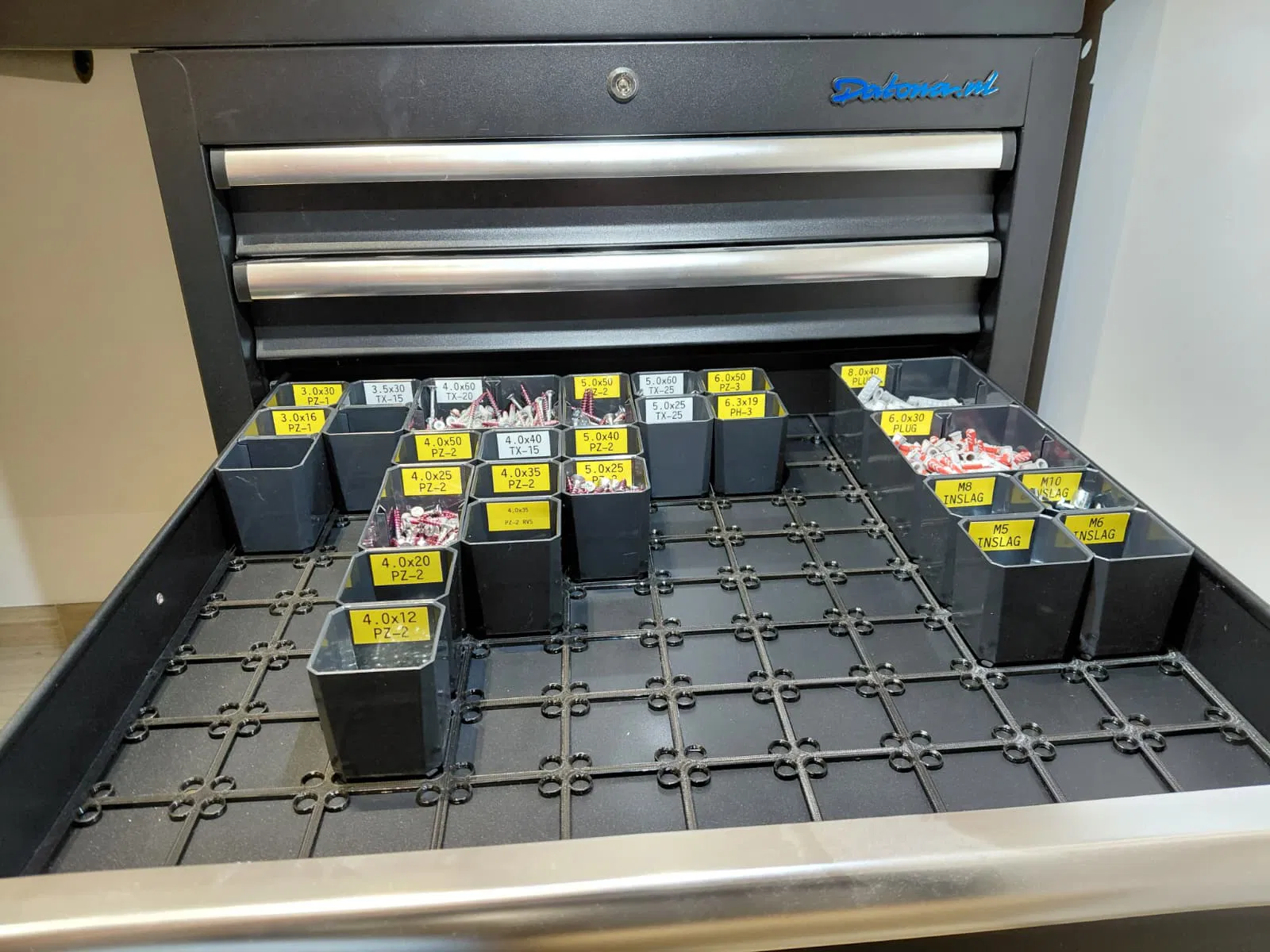

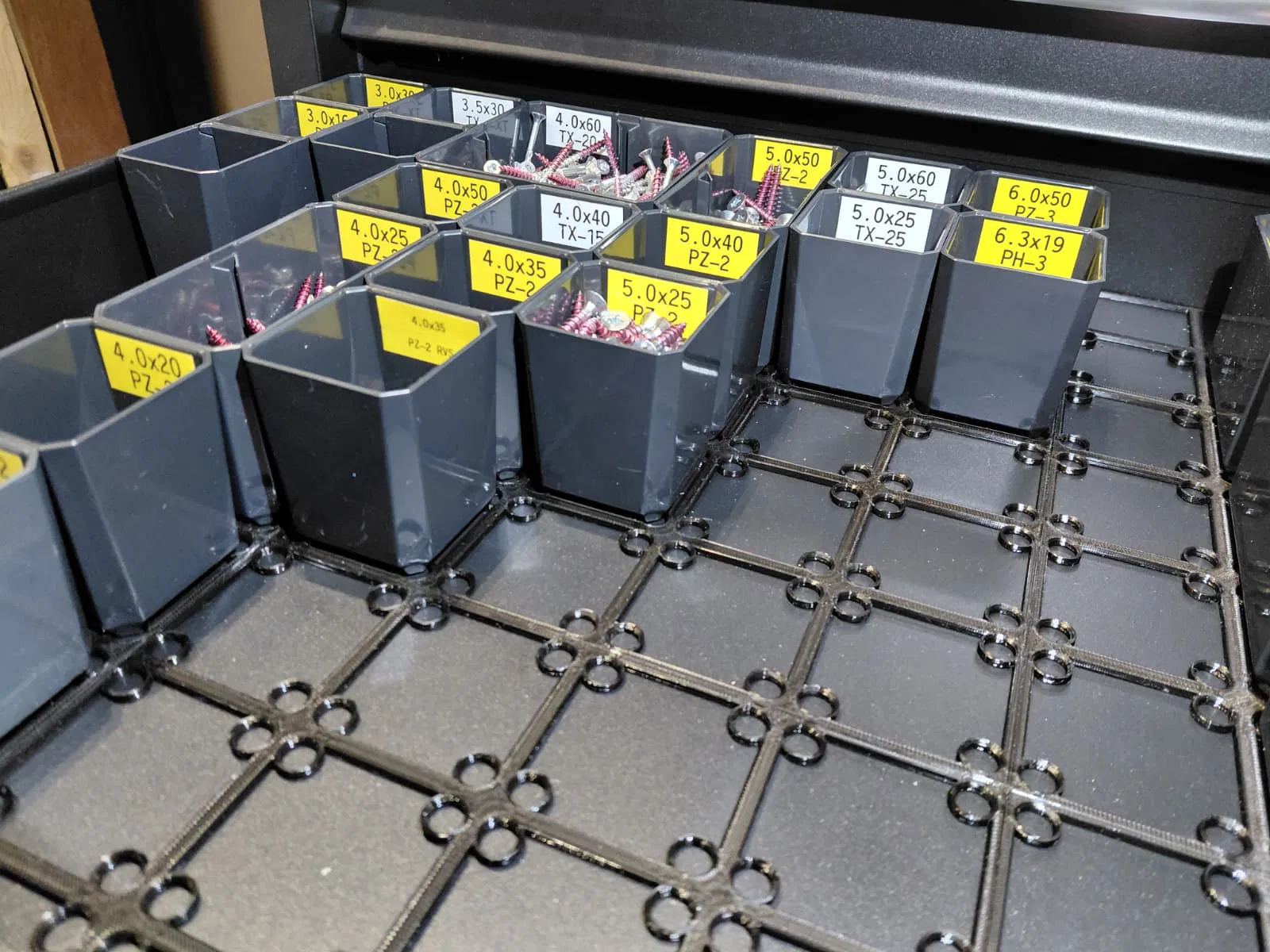

- Đặt hộp: Khi đã đặt các hộp vào, trọng lượng sẽ tự khóa lưới cố định tại chỗ—không cần ốc vít hay keo dán gì cả!
Mã nguồn mở & Tùy chỉnh
Em tin vào thiết kế mở! Nếu bác cần tùy chỉnh kích thước cho ngăn kéo khác, bác có thể truy cập tài liệu OnShape tại đây:
(Lưu ý: Bác hãy tạo bản sao tài liệu trên OnShape nếu muốn chỉnh sửa nhé.)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
