Cột bản lề thay thế cho màn tắm kính

Tác giả Chris_Hill

Lượt tải
12
Lượt thích
5
Lượt coi
155

File 3 150,6 KB

  • Bath_screen_hinge_post_upper_1767724527.stlSTL · 73,6 KB
  • Bath_screen_hinge_post_lower_1767724528.stlSTL · 73,9 KB
  • Bath_screen_hinge_post_1767724528.scadSCAD · 3,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#25412
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

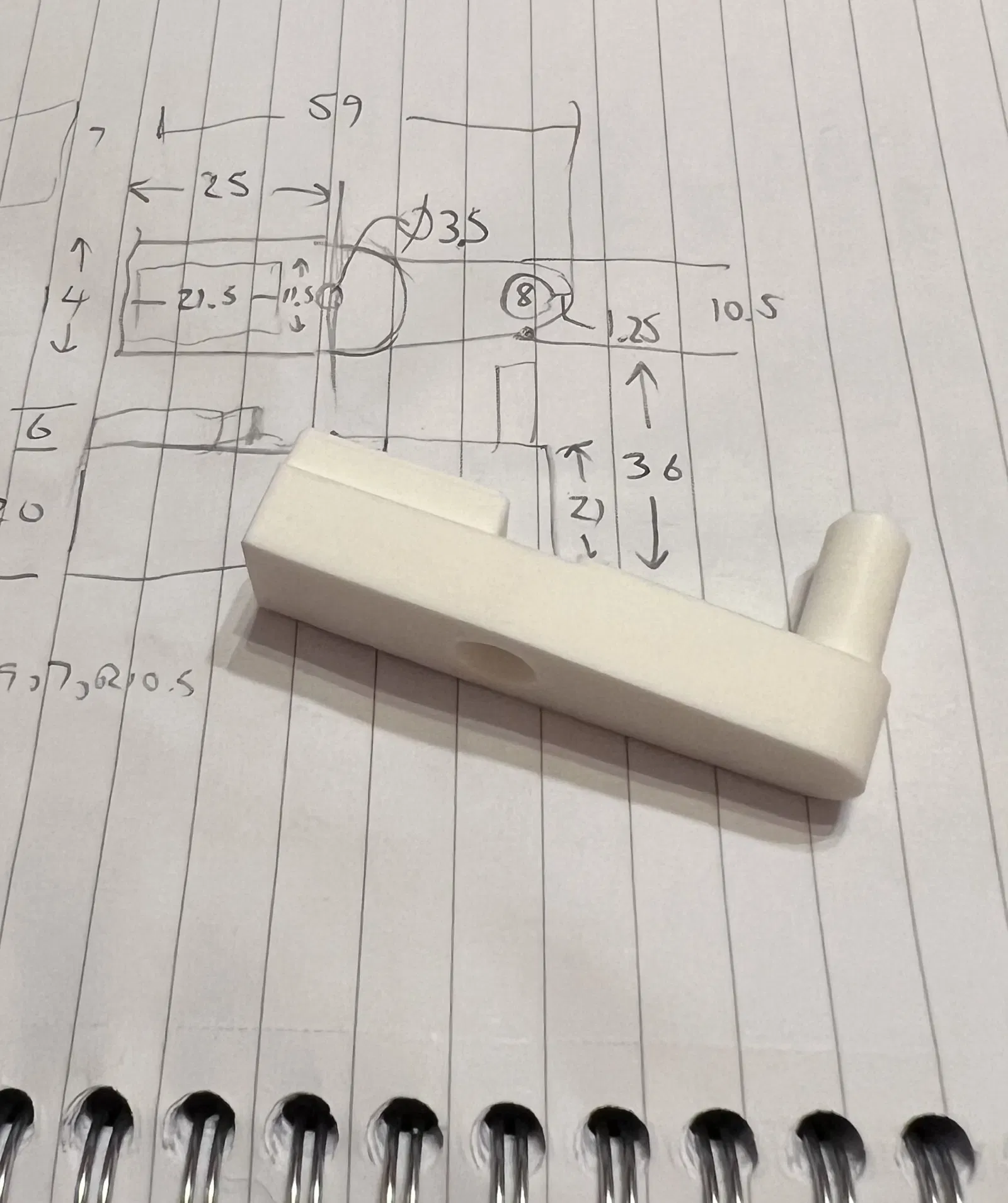

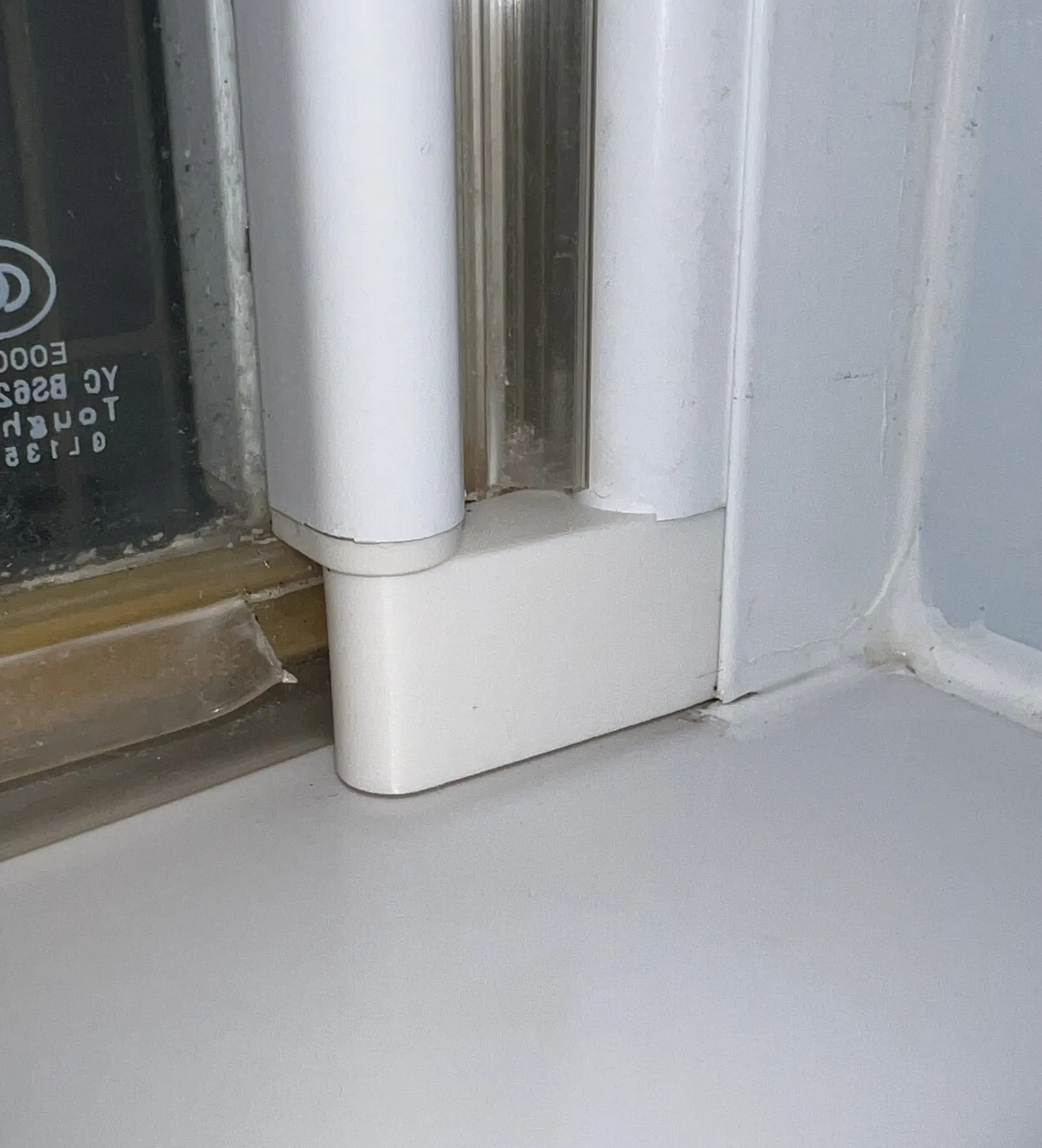

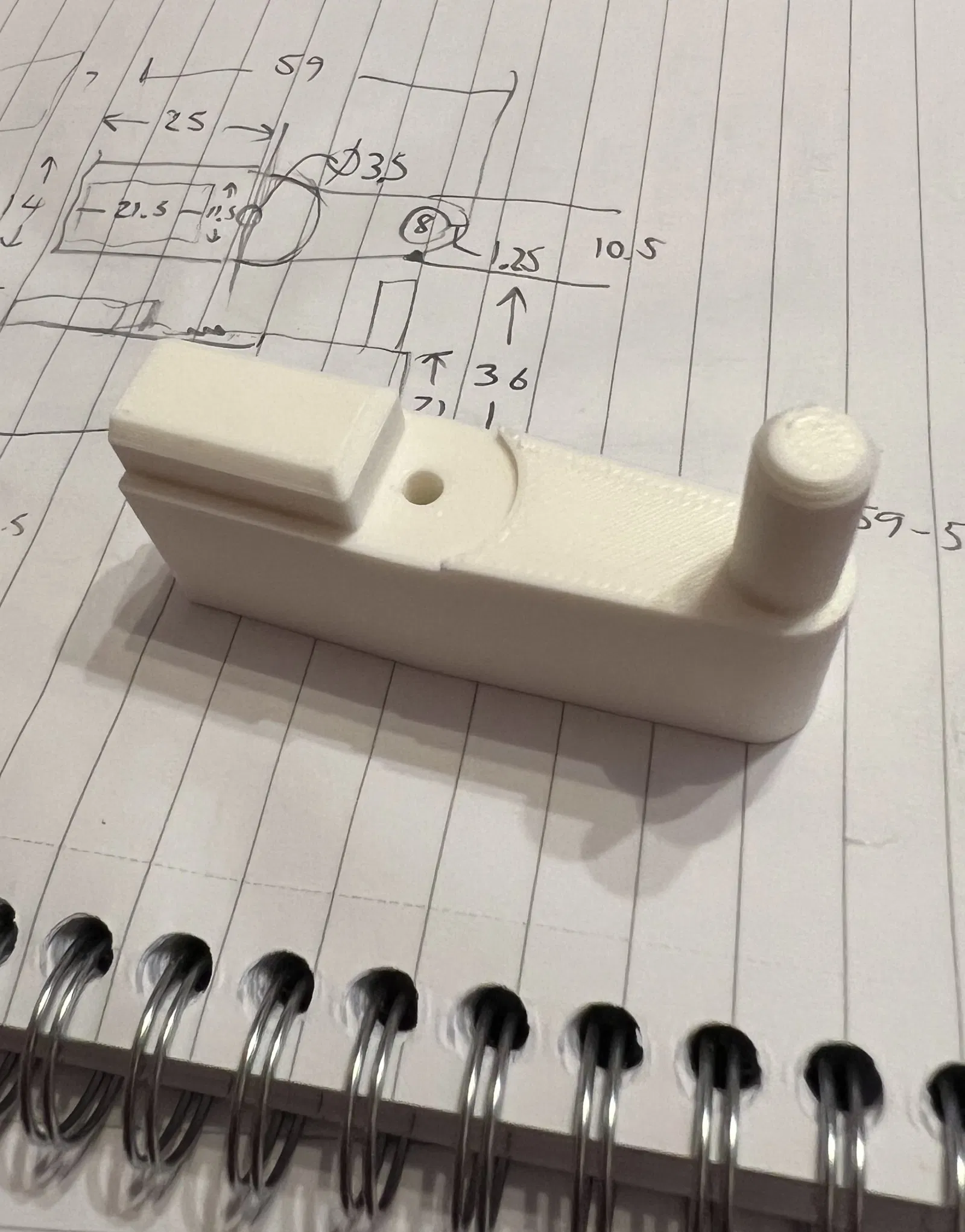

Đây là một cặp cột bản lề thay thế (trên và dưới) cho một màn hình tắm bằng kính, kèm theo một kịch bản OpenSCAD hoàn toàn tham số để có thể điều chỉnh trong trường hợp thiết kế phù hợp với các mẫu khác.

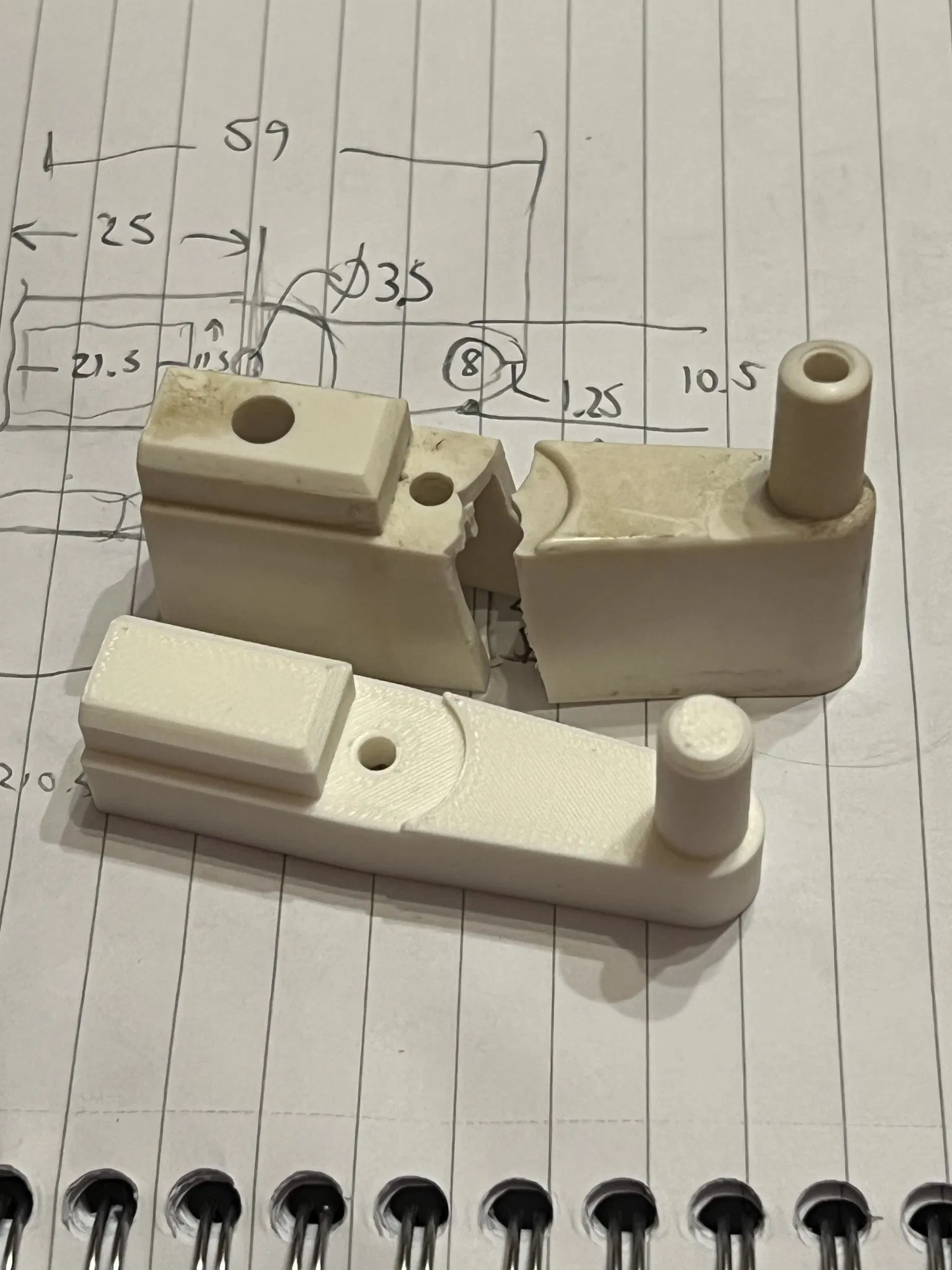

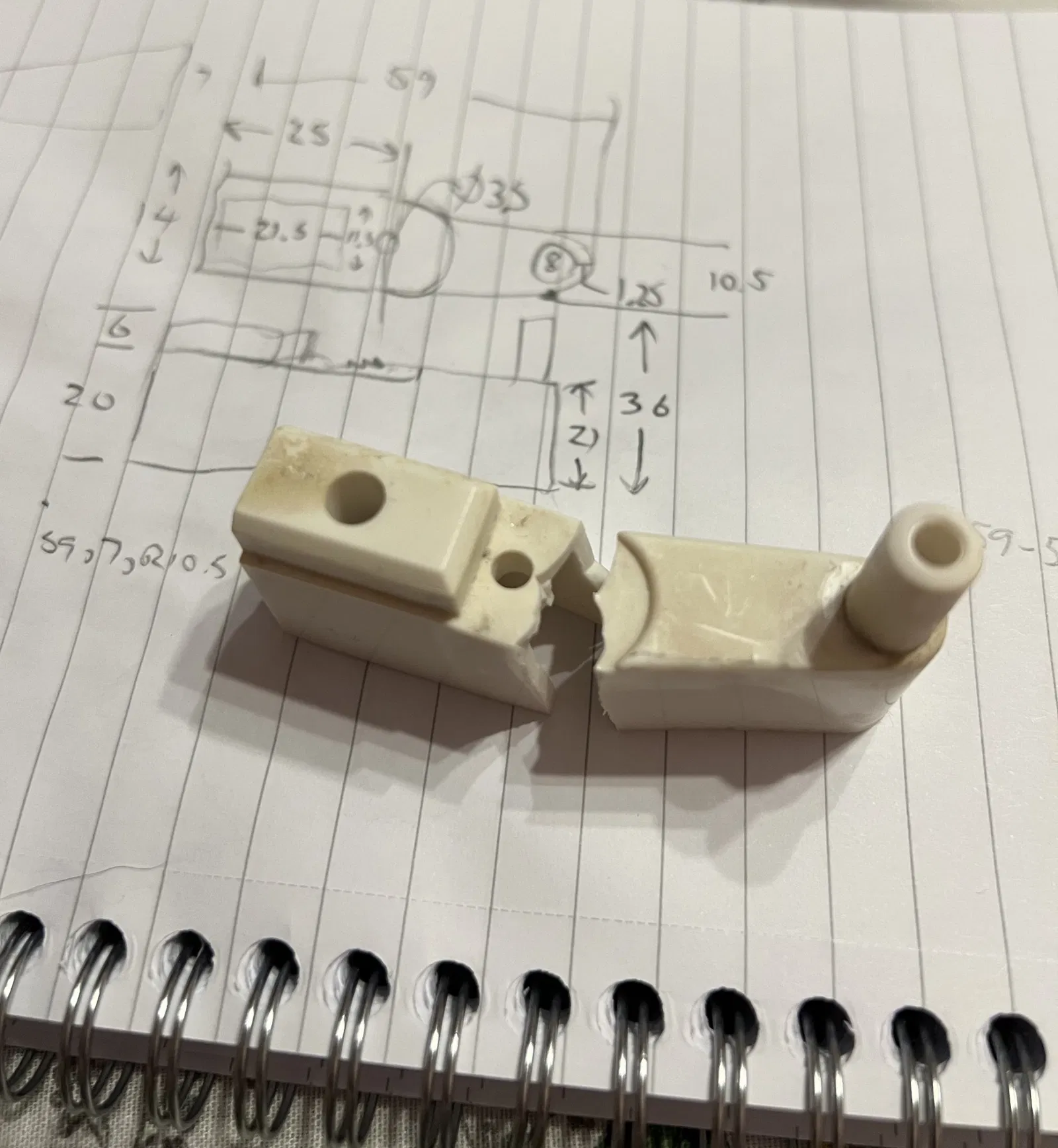

Cột bản lề dưới đã bị gãy khi màn hình bị ép qua vị trí ‘mở hoàn toàn’, vì vậy tôi đã quyết định làm một cái thay thế mạnh mẽ hơn so với bản gốc, trong khi vẫn giữ nguyên hình dáng khi lắp đặt. Do đó, sản phẩm thay thế của tôi được thiết kế đặc, thay vì rỗng, và không bao gồm hai lỗ trong bản gốc mà không có mục đích chức năng nào.

Cột bản lề trên của màn hình tắm của tôi có thiết kế giống như cột dưới, chỉ khác ở chiều cao của thân chính, vì vậy tôi đã có thể tạo ra cả hai cột chỉ bằng cách thay đổi tham số ‘bracket_height’. Kịch bản bao gồm nhiều tham số khác có thể được sử dụng để thay đổi hình dạng và kích thước tổng thể của cột bản lề để phù hợp với các mẫu màn hình tắm khác.

Tôi đã in sản phẩm của mình bằng ABS trắng Overture, với độ đổ đầy 100% để đạt được độ bền tối đa. Tôi đã sử dụng hồ sơ CẤU TRÚC 0.20mm trên máy Prusa MK4 của mình, với Input Shaping. Tôi đã sử dụng sơn ‘smart fill’ trên các điểm hỗ trợ cho mặt dưới của lỗ vít.
