Vỏ dạng ống cho Seeed Studio XIAO nRF52840 & Wio-SX1262 (Meshtastic/MeshCore)

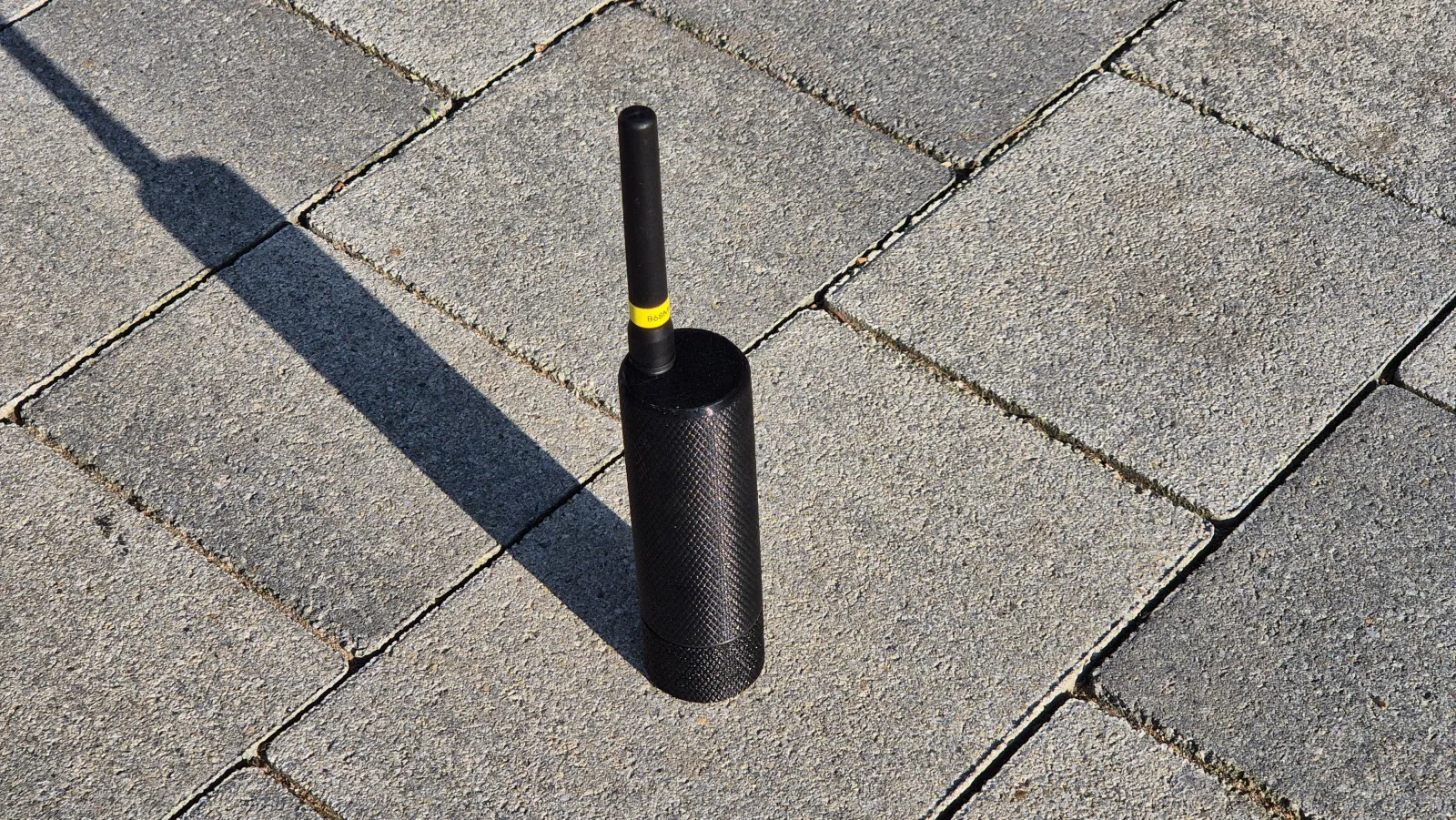

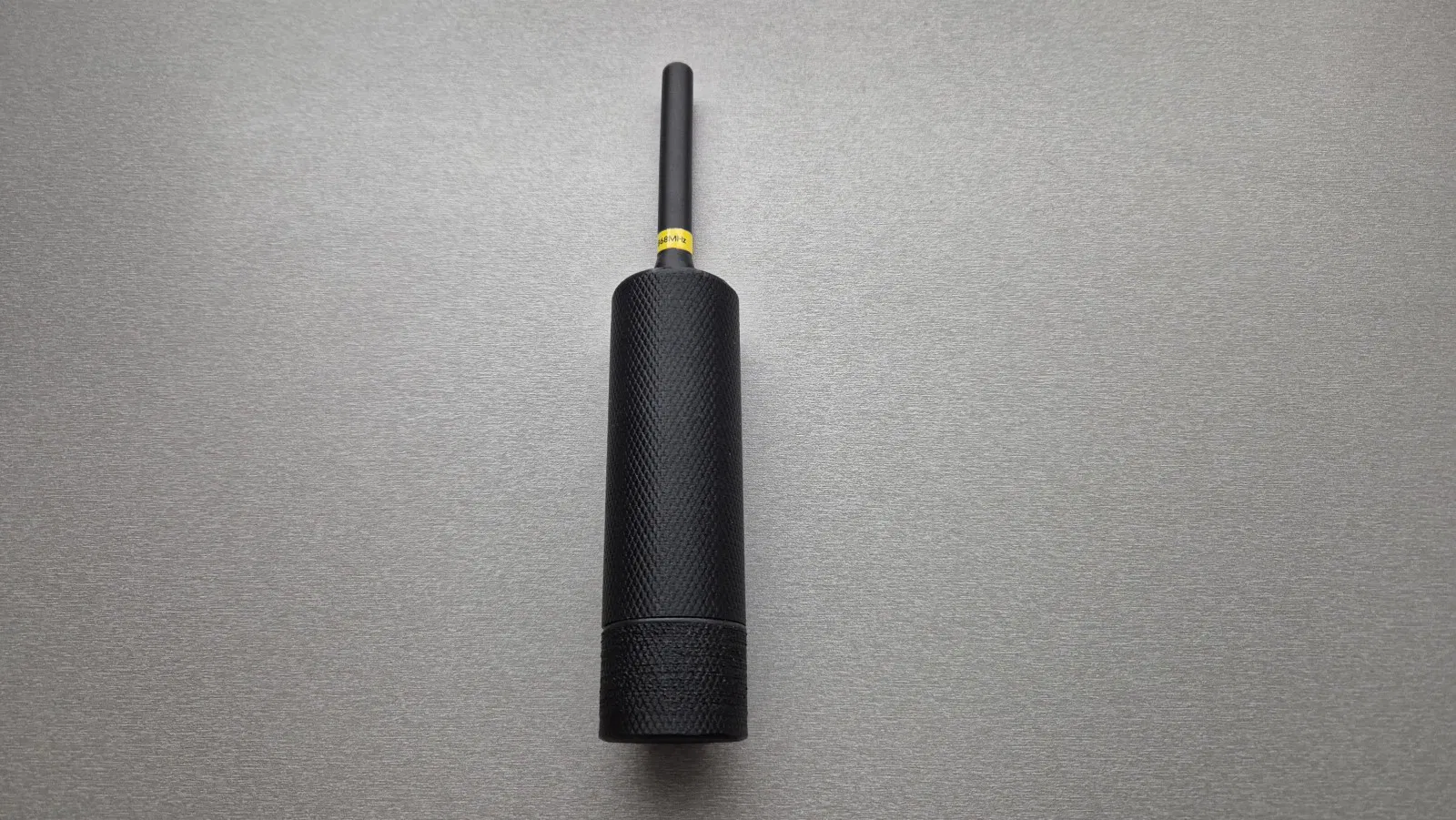

Đây là mẫu vỏ dạng ống nhỏ gọn được thiết kế dành riêng cho bộ kit Seeed Studio XIAO nRF52840 & Wio‑SX1262. Vỏ này cực kỳ phù hợp để làm các node Meshtastic hoặc MeshCore LoRa cầm tay, sử dụng nguồn từ một viên pin Li-ion 18650 duy nhất.

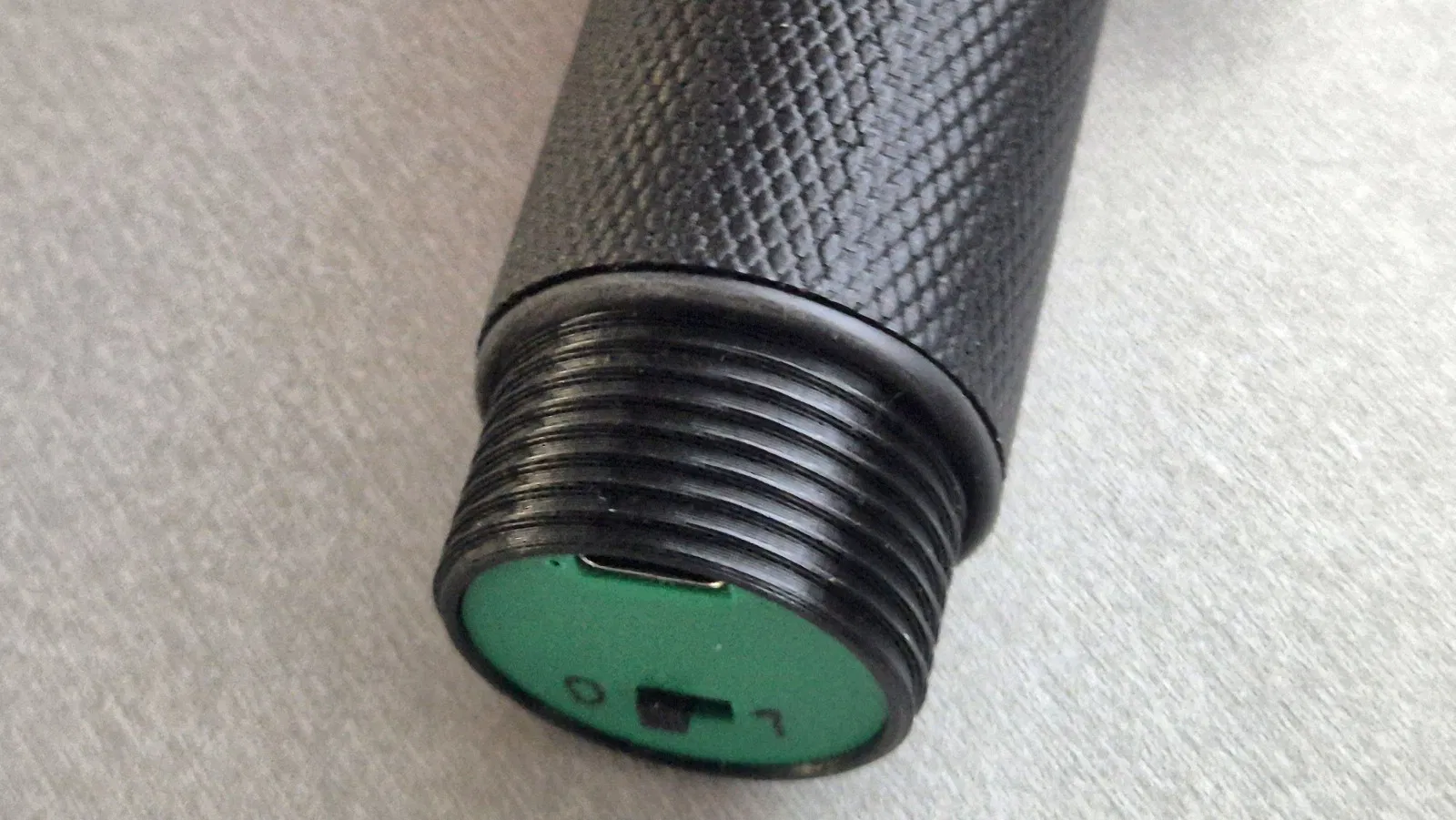

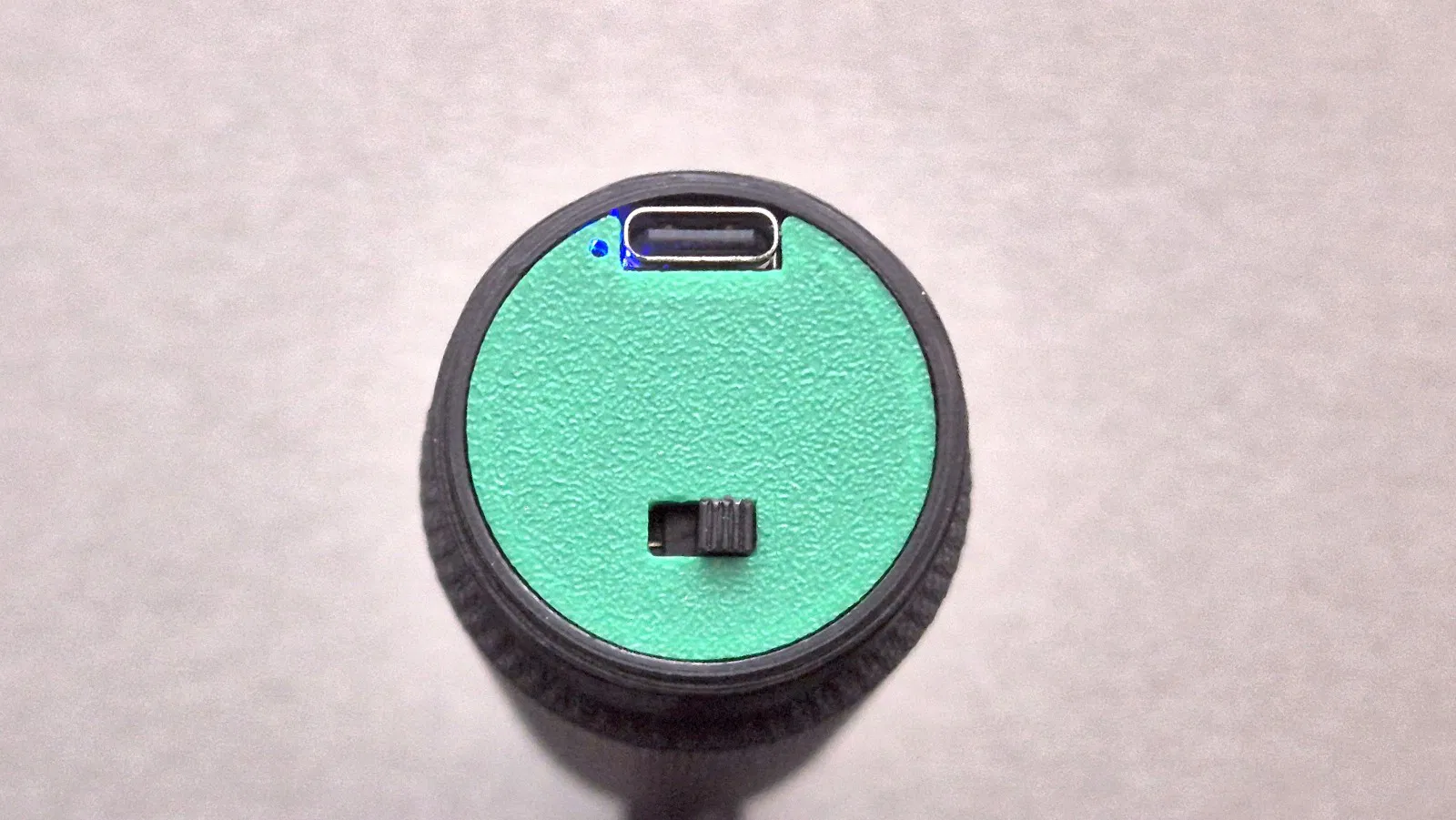

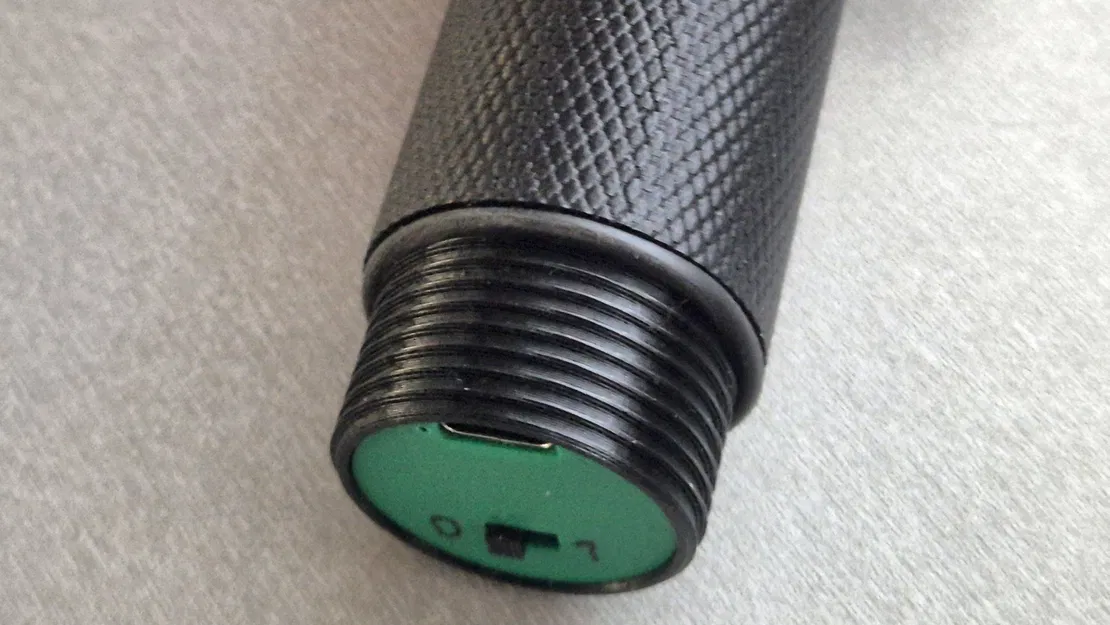

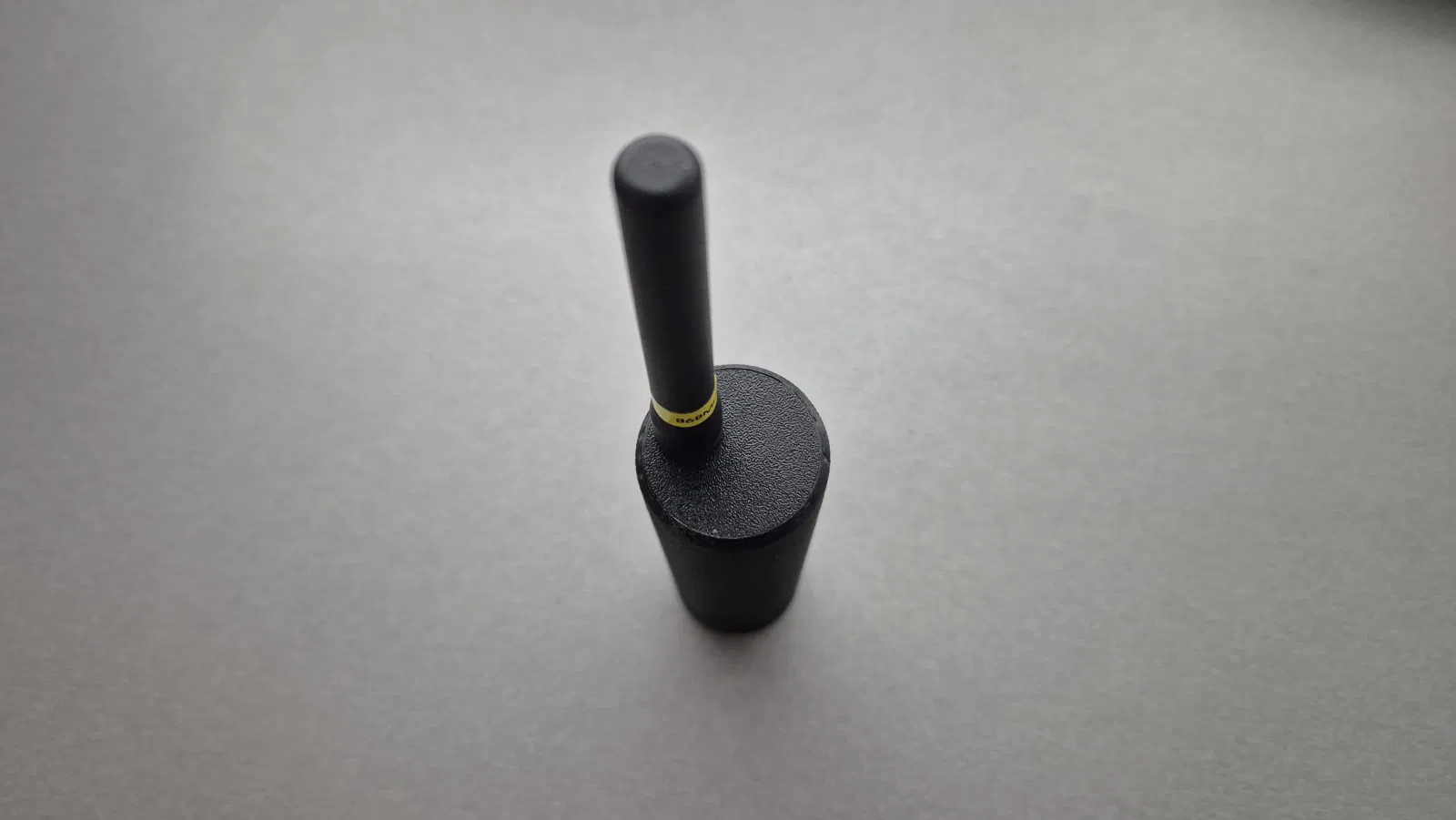

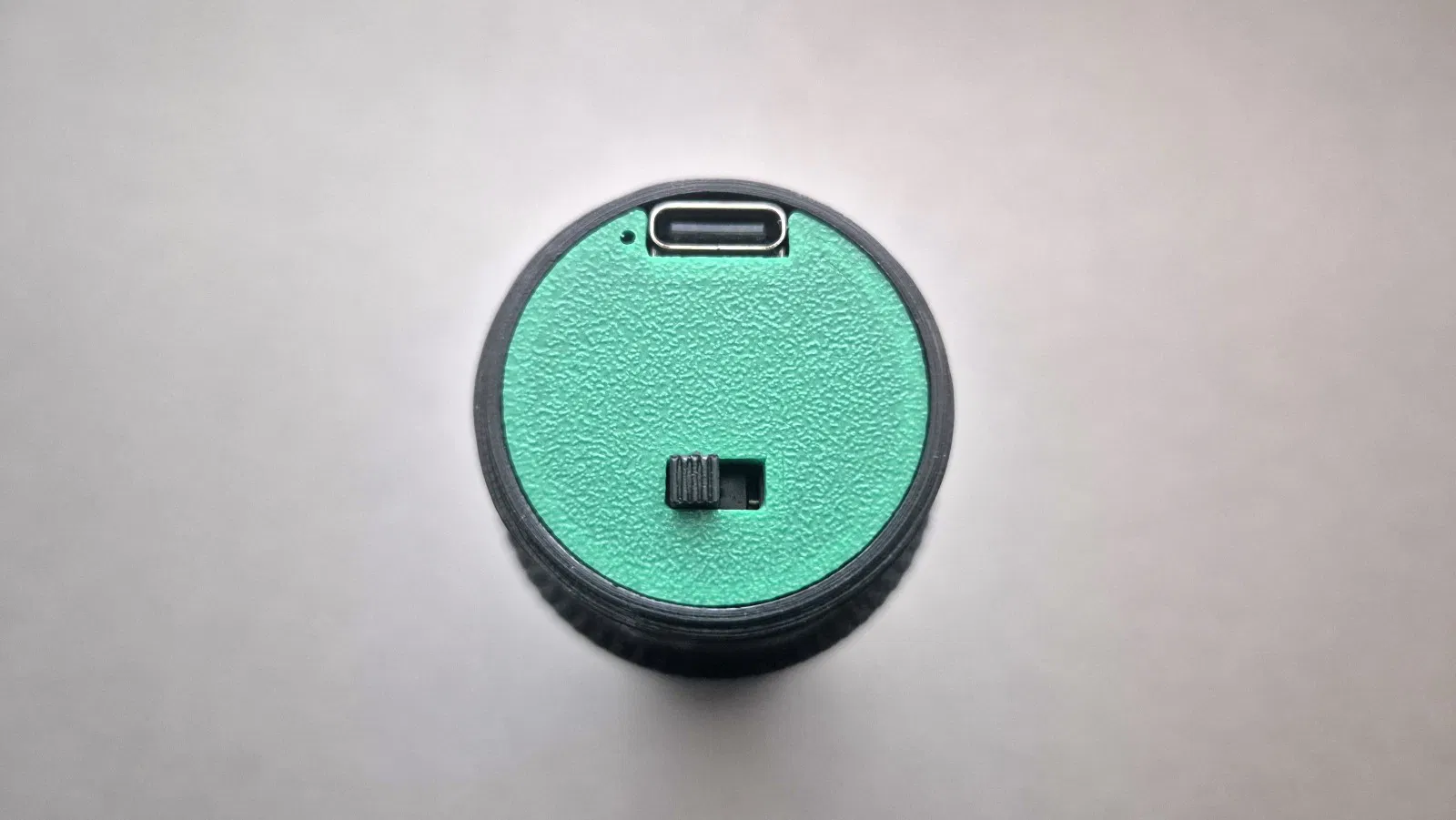

Thiết kế dạng hình trụ giúp bảo vệ linh kiện điện tử bên trong mà vẫn đảm bảo thiết bị nhẹ nhàng, dễ mang theo hoặc lắp đặt. Ăng-ten ngoài được kết nối qua cổng SMA, và có một công tắc gạt gắn ở cạnh hông để bạn bật/tắt nguồn thuận tiện.

Xem thông tin bộ kit tại đây: https://www.seeedstudio.com/XIAO-nRF52840-Wio-SX1262-Kit-for-Meshtastic-p-6400.html

Thiết lập in

• Chất liệu: PETG
• Chiều cao lớp (Layer height): 0.2 mm
• Độ dày tường (Walls): 4 perimeters
• Độ phủ (Infill): 15%
• Hỗ trợ (Supports): Khuyên dùng support dạng hữu cơ (organic) cho tất cả các bộ phận trừ phần thân chính.

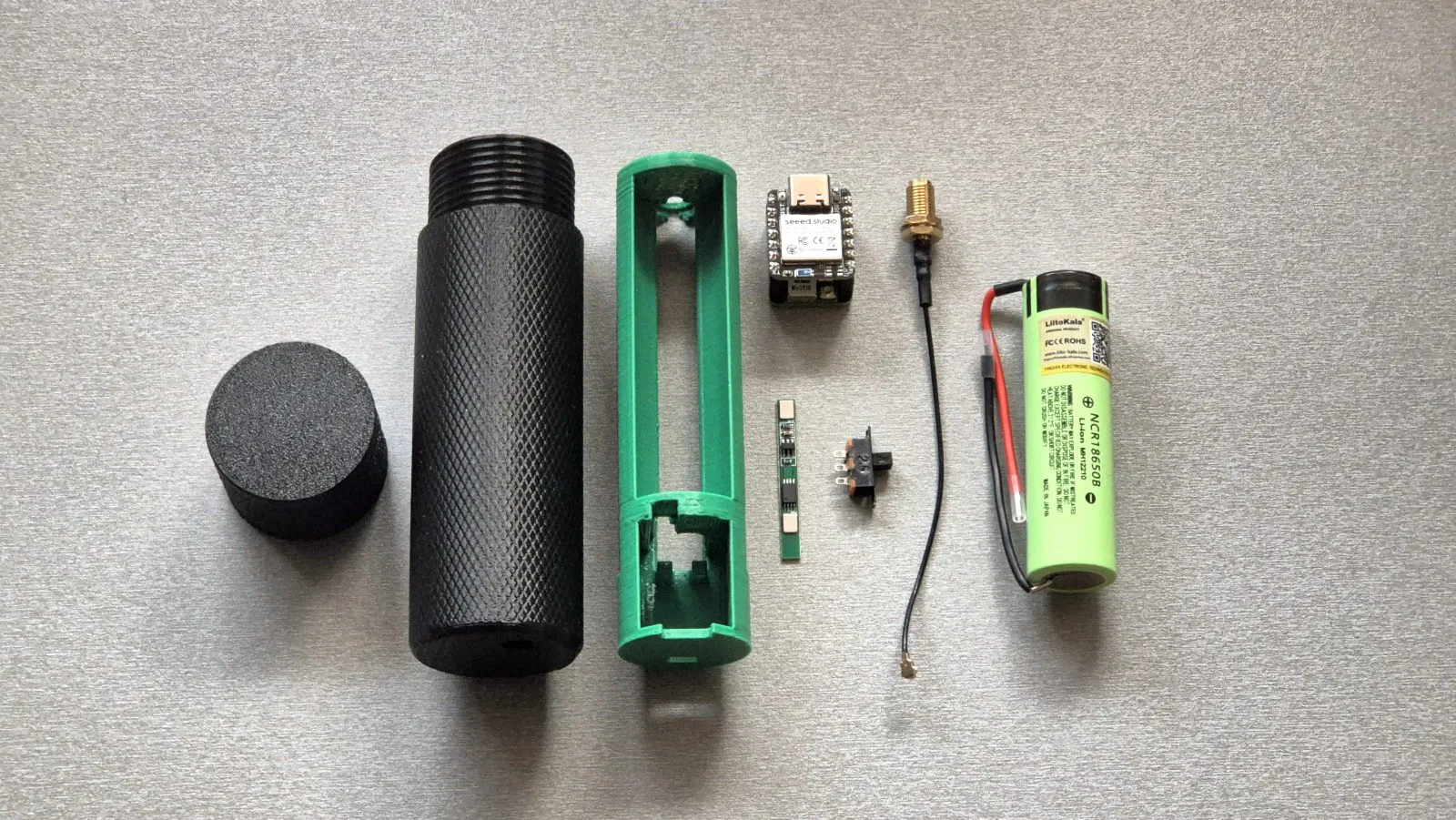

Danh sách vật liệu cần chuẩn bị

• Bộ kit XIAO nRF52840 & Wio-SX1262
• Công tắc gạt (toggle switch)
• Pin Panasonic NCR18650B (3.7 V 3400 mAh)
• Mạch bảo vệ pin Li-ion 18650
• Cáp chuyển đổi SMA-K sang IPX (dài 10 cm)
• Ăng-ten có cổng SMA
• Dây điện

Hướng dẫn lắp ráp

1. In tất cả các bộ phận.

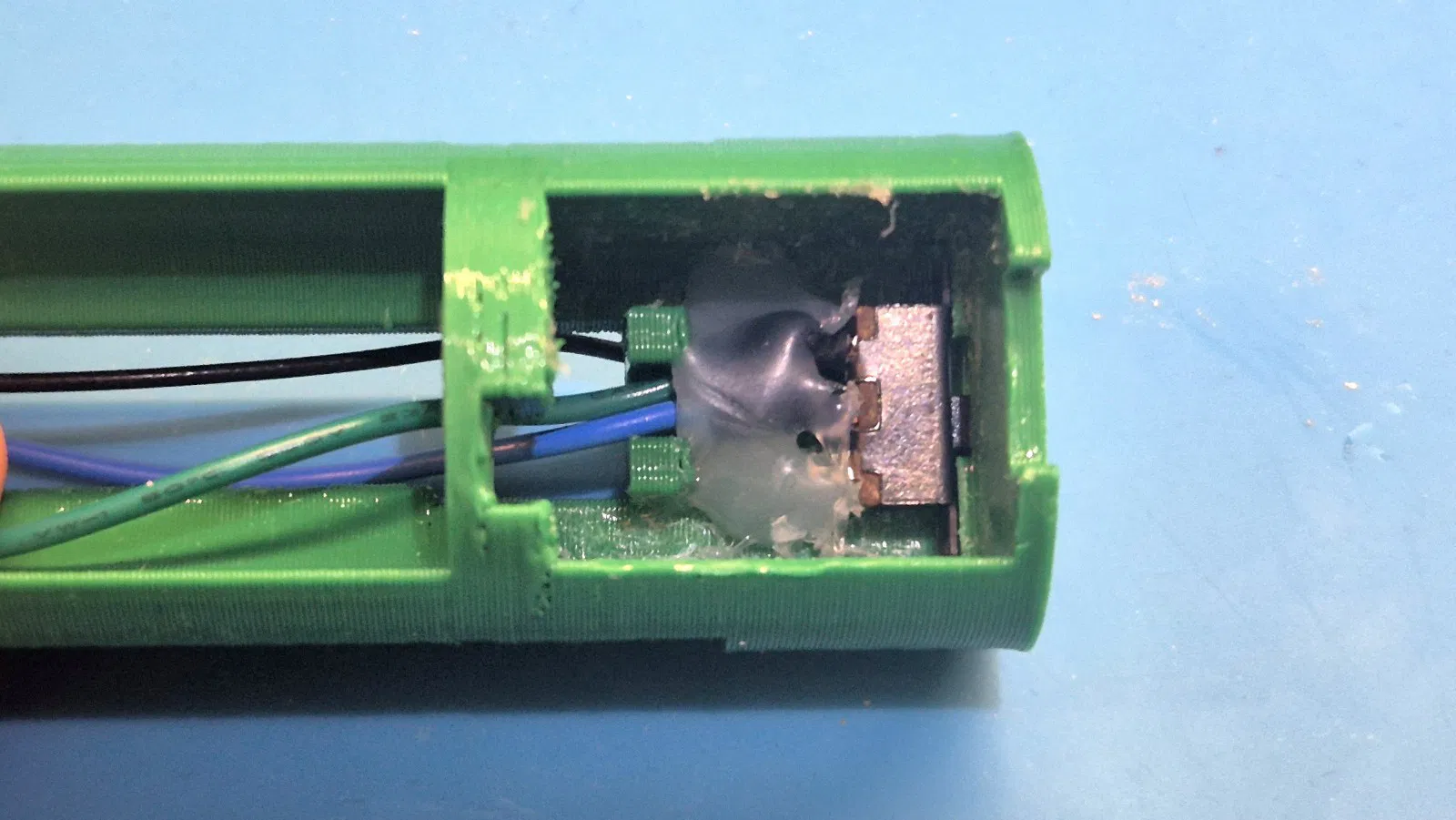

2. Lắp công tắc gạt:
   • Hàn dây vào công tắc.
   • Đặt công tắc vào khe thiết kế.
   • Cố định bằng keo nến (hot glue).
3. Đấu dây bảng mạch XIAO:
   • Hàn dây vào các chân BAT + và BAT − trên board XIAO nRF52840.

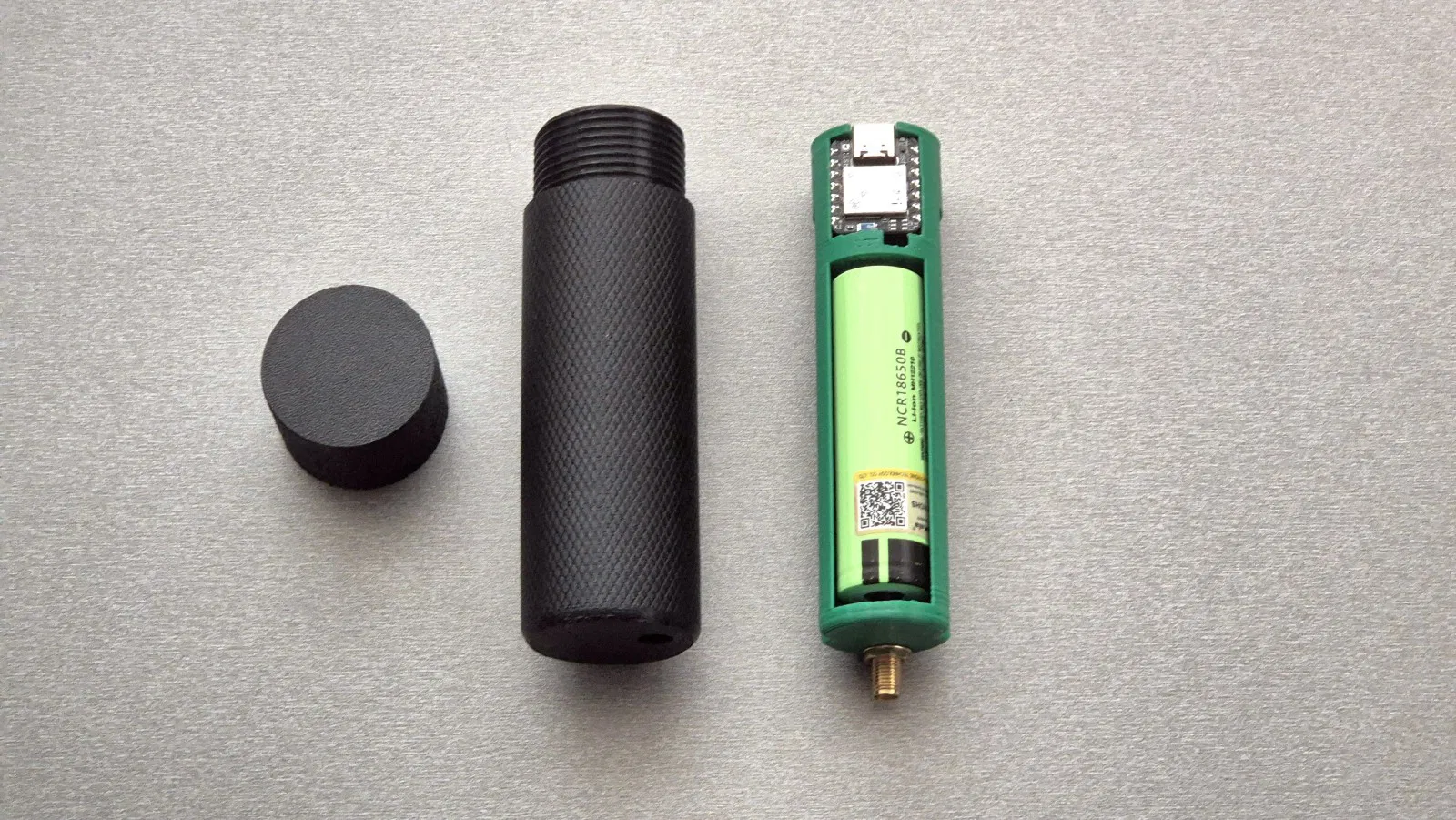

4. Kết nối pin:
   • Hàn mạch bảo vệ vào pin 18650.
   • Nối đầu ra của mạch bảo vệ vào dây nguồn của board XIAO.

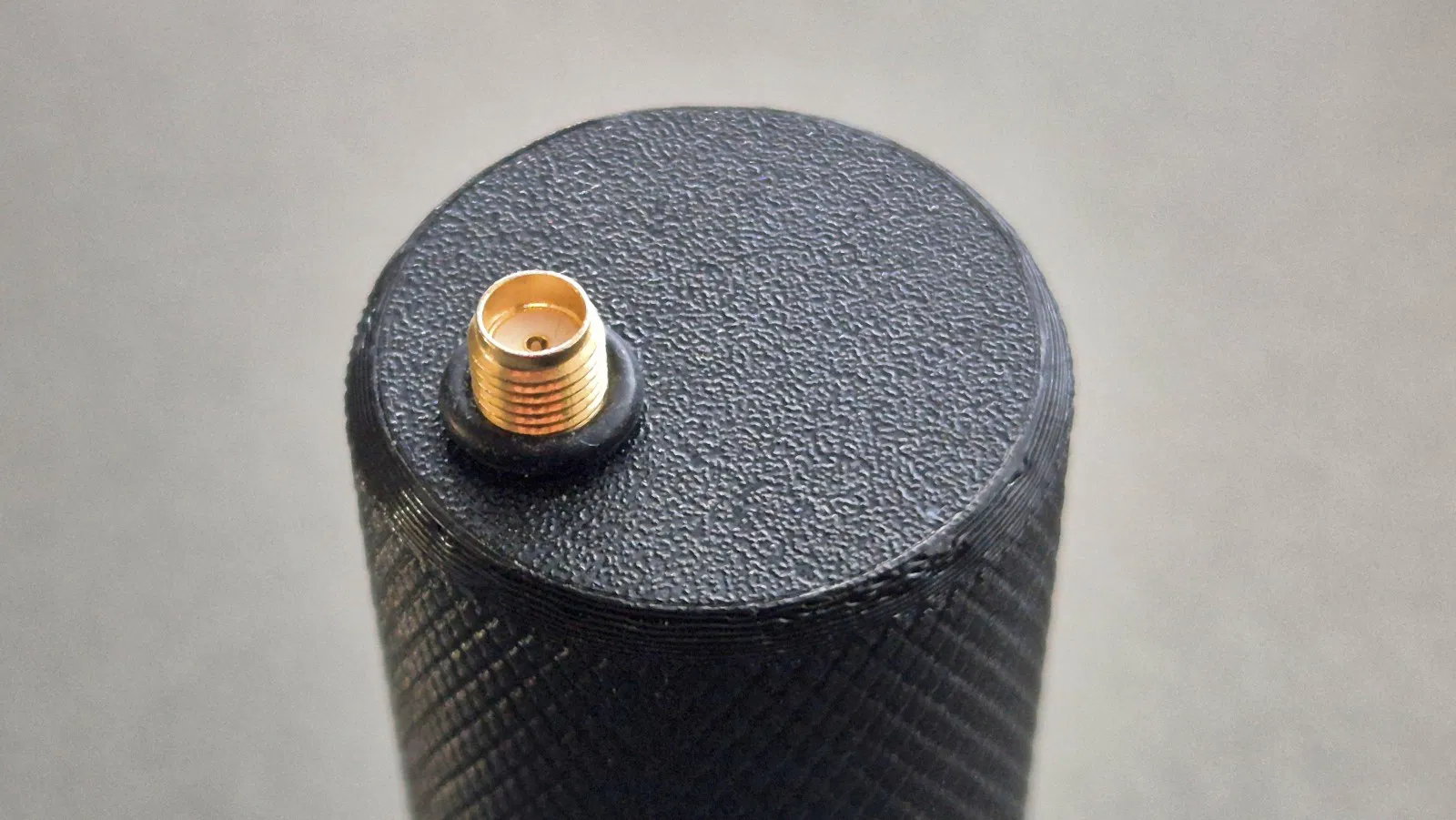

5. Lắp đầu nối ăng-ten:
   • Gắn cáp SMA-K → IPX vào vỏ.
   • Kết nối đầu IPX vào board SX1262.

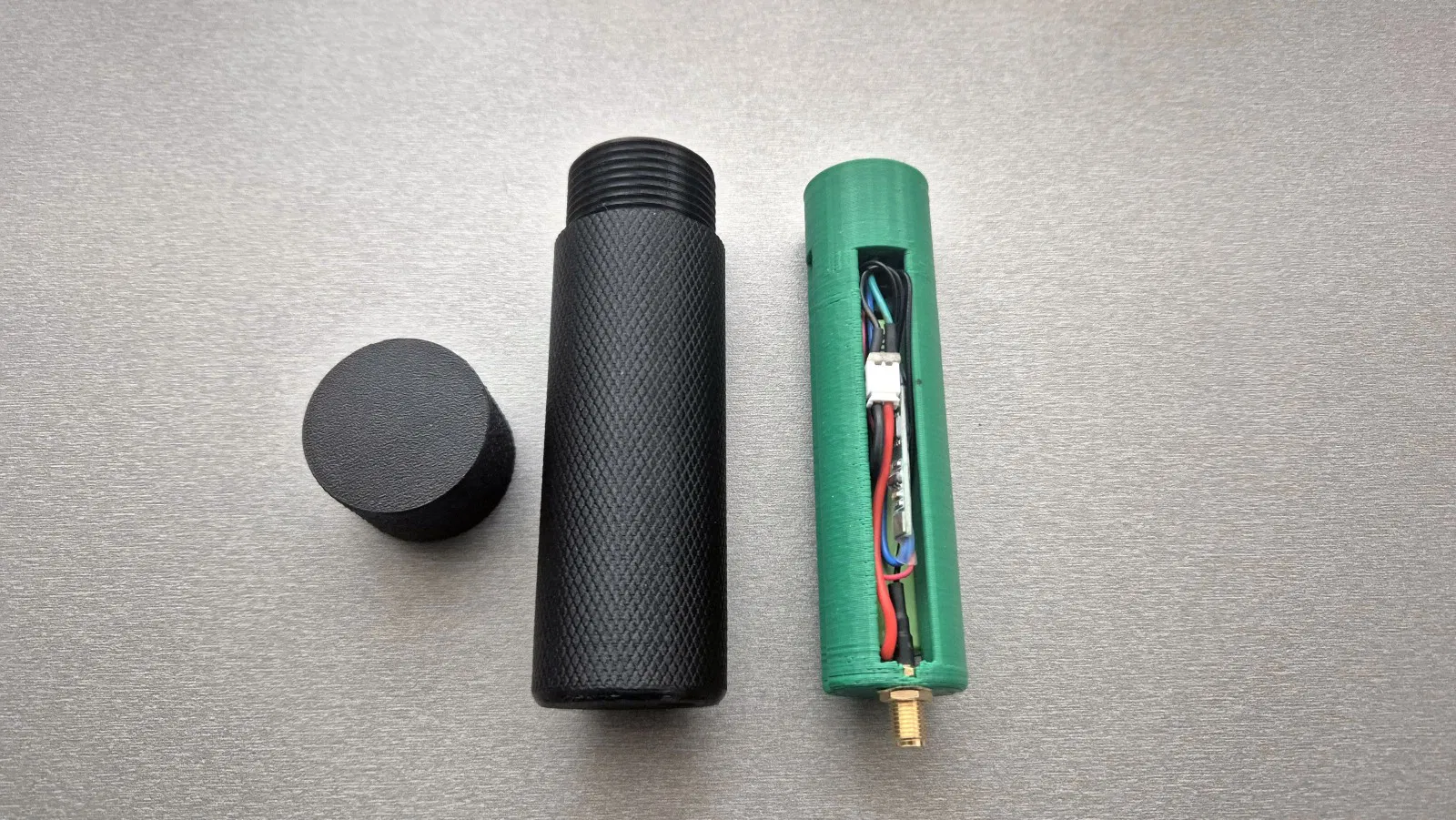

6. Cho tất cả linh kiện vào bên trong ống và đóng nắp lại.

Tùy chọn nâng cao

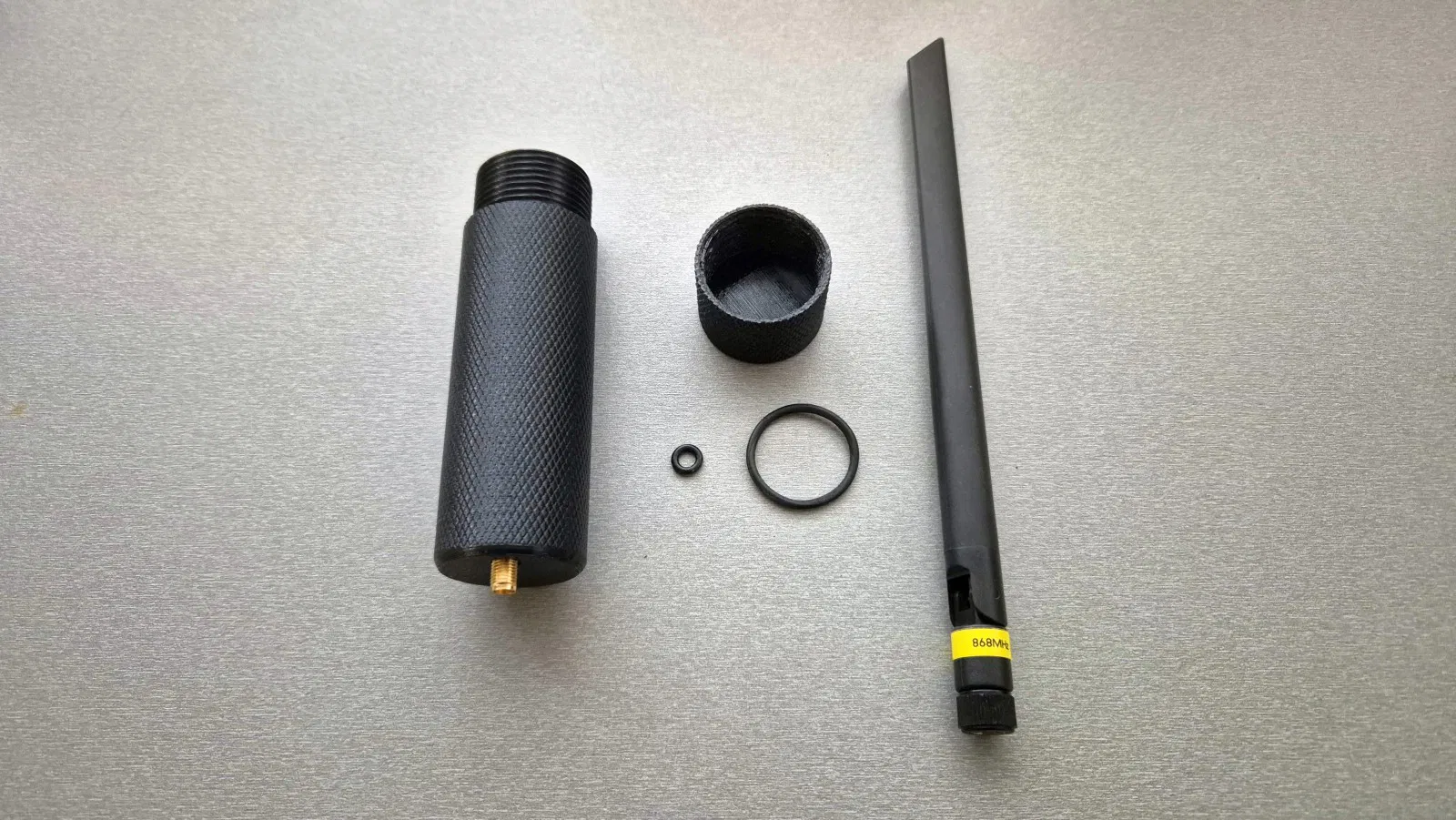

Để tăng cường khả năng chống ẩm, bạn có thể thêm gioăng cao su (O-rings):

• Giữa ăng-ten và đầu nối SMA
• Giữa thân ống và nắp

Việc này sẽ giúp bảo vệ linh kiện điện tử tốt hơn khi sử dụng ngoài trời.
