Cung quản lý cáp nam châm (Magnetic Cable Management Arches)

Magnetic Cable Management Arches (Cung quản lý cáp nam châm)

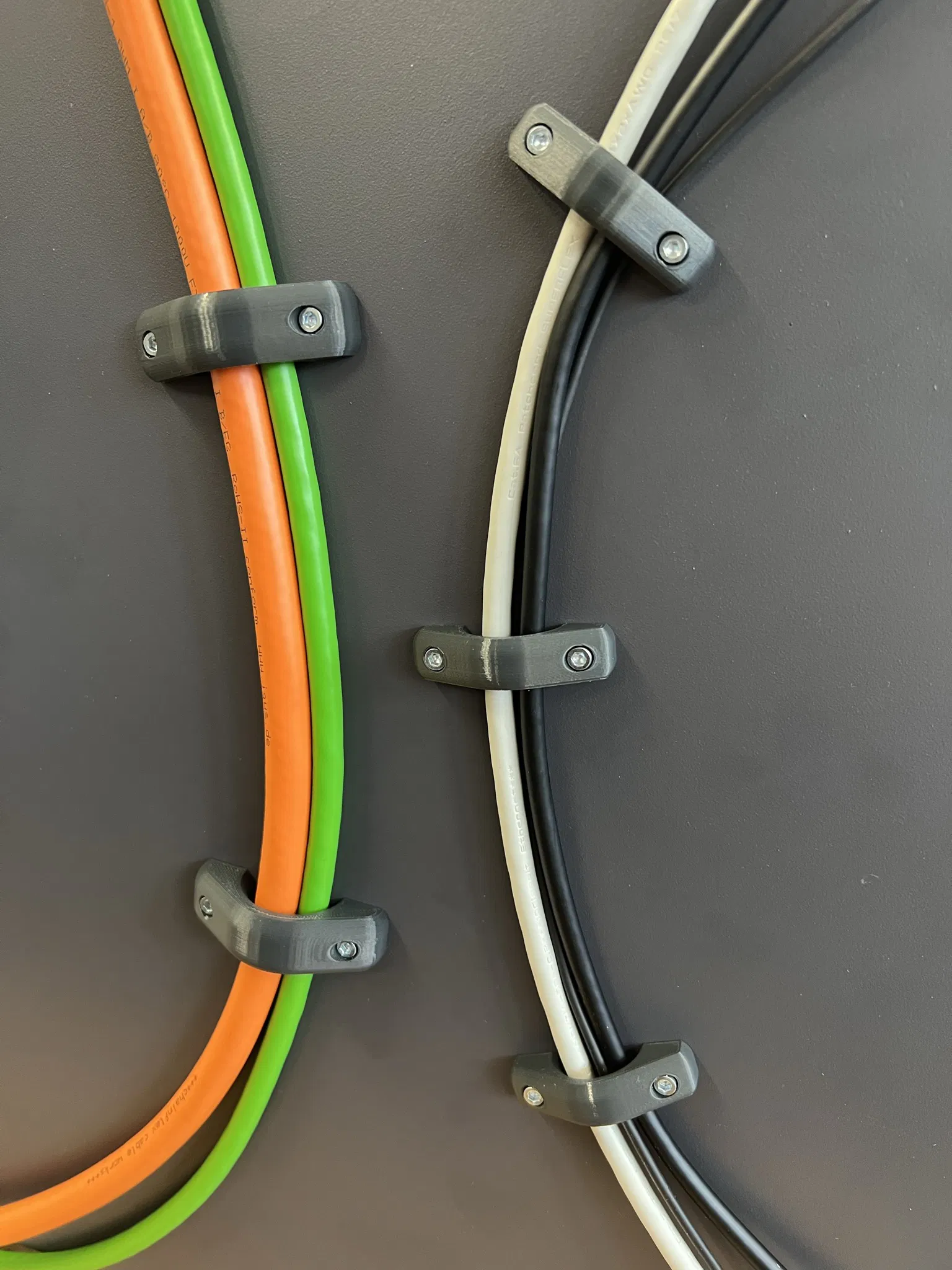

Những chiếc cung này được thiết kế để quản lý cáp bằng nam châm dọc theo các bề mặt kim loại, sử dụng nam châm hít có ren trong. Nó giúp bạn lắp đặt nhanh chóng, giữ cho dây cáp gọn gàng và được dẫn hướng an toàn.

Nam châm

Có sẵn hai phiên bản tùy thuộc vào kích thước nam châm bạn dùng:

• Phiên bản 10 mm
  Thiết kế cho:
  https://www.supermagnete.de/topfmagnete-mit-innengewinde/neodym-topfmagnet-10mm-mit-innengewinde_ITN-10

• Phiên bản 13 mm
  Thiết kế cho:
  https://www.supermagnete.de/topfmagnete-mit-innengewinde/neodym-topfmagnet-13mm-mit-innengewinde_ITN-13

Cả hai phiên bản đều được thiết kế để sử dụng ốc vít M3x6 DIN 912 nhằm gắn nam châm vào chi tiết in.

Khả năng chứa cáp

• Phiên bản 13 mm

  • Bán kính rãnh cáp: R12

  • Đường kính cáp tối đa: Ø12 mm

  • Ví dụ phối hợp:

    • 1× cáp Ø12 mm

    • 2× cáp Ø10 mm

• Phiên bản 10 mm

  • Bán kính rãnh cáp: R10

  • Đường kính cáp tối đa: Ø10 mm

  • Ví dụ phối hợp:

    • 1× cáp Ø10 mm

    • 2× cáp Ø8 mm

In ấn

Chi tiết này được thiết kế để đặt nằm nghiêng khi in và không cần dùng support (vật liệu hỗ trợ).

Độ hở (tolerance) tích hợp sẵn là 0.1 mm (theo hướng tâm).
