Khung bảo vệ FT818/817 - Phiên bản tích hợp dây đeo

Giới thiệu

Bản remix được lấy cảm hứng từ một người bạn ham radio thường xuyên đi POTA với chiếc FT‑817. Các thanh ray đã được thiết kế lại trên FreeCAD để có thể gắn trực tiếp dây đeo tay zin theo máy.

Lưu ý khi in

• PLA dùng tốt cho các nhu cầu nhẹ nhàng; để sử dụng thực tế bền bỉ hơn, nên ưu tiên dùng PETG, ABS/ASA hoặc Nylon.

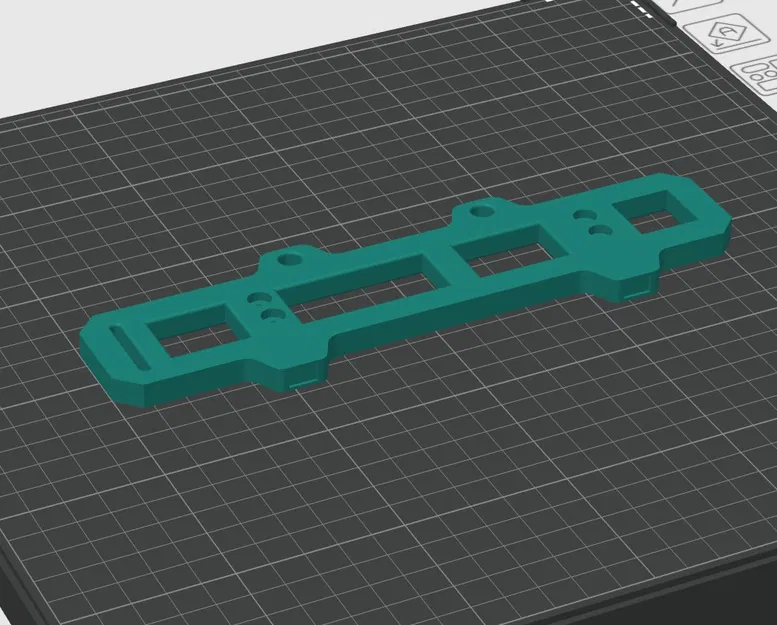

• In các thanh ray nằm nghiêng; cần rất ít support hoặc gần như không cần support.

Thiết lập độ bền

• Tường (Walls): 4–6 lớp (≥1.6–2.4 mm).
• Infill: 25–40% (lên đến 60% nếu cần tải nặng).
• Top/bottom: 6–8 lớp.
• Nozzle: 0.5–0.6 mm; Chiều cao lớp (Layer height): 0.2–0.28 mm.
• Tăng nhiệt độ đầu in và giảm quạt làm mát sẽ giúp các lớp nhựa dính chặt hơn.

Ghi chú thiết kế

• Tích hợp sẵn ngàm gắn dây đeo với các cạnh được vát tròn để giảm ma sát, hạn chế mài mòn dây.
• Đảm bảo giữ nguyên khả năng tương thích với các cổng kết nối, chân đế và các nút điều khiển của FT‑817.

Lắp ráp

• Thay thế các ốc vít zin bằng tổng cộng 8 chiếc ốc M2×8.
• Loại bỏ các phần nhựa thừa (deburr) ở các khe gắn dây; có thể dùng thêm dây rút hoặc ốc vít loại thấp để cố định dự phòng.
• Hãy ướm thử trước khi chính thức gắn dây đeo vào.

Nguồn & Thông tin

• File nguồn FreeCAD có sẵn nếu cần.
• Xem chi tiết tại: https://dd6yi.darc.de/
