Tay cầm thay thế cho máy cắt cỏ MacAllister MLMP1600

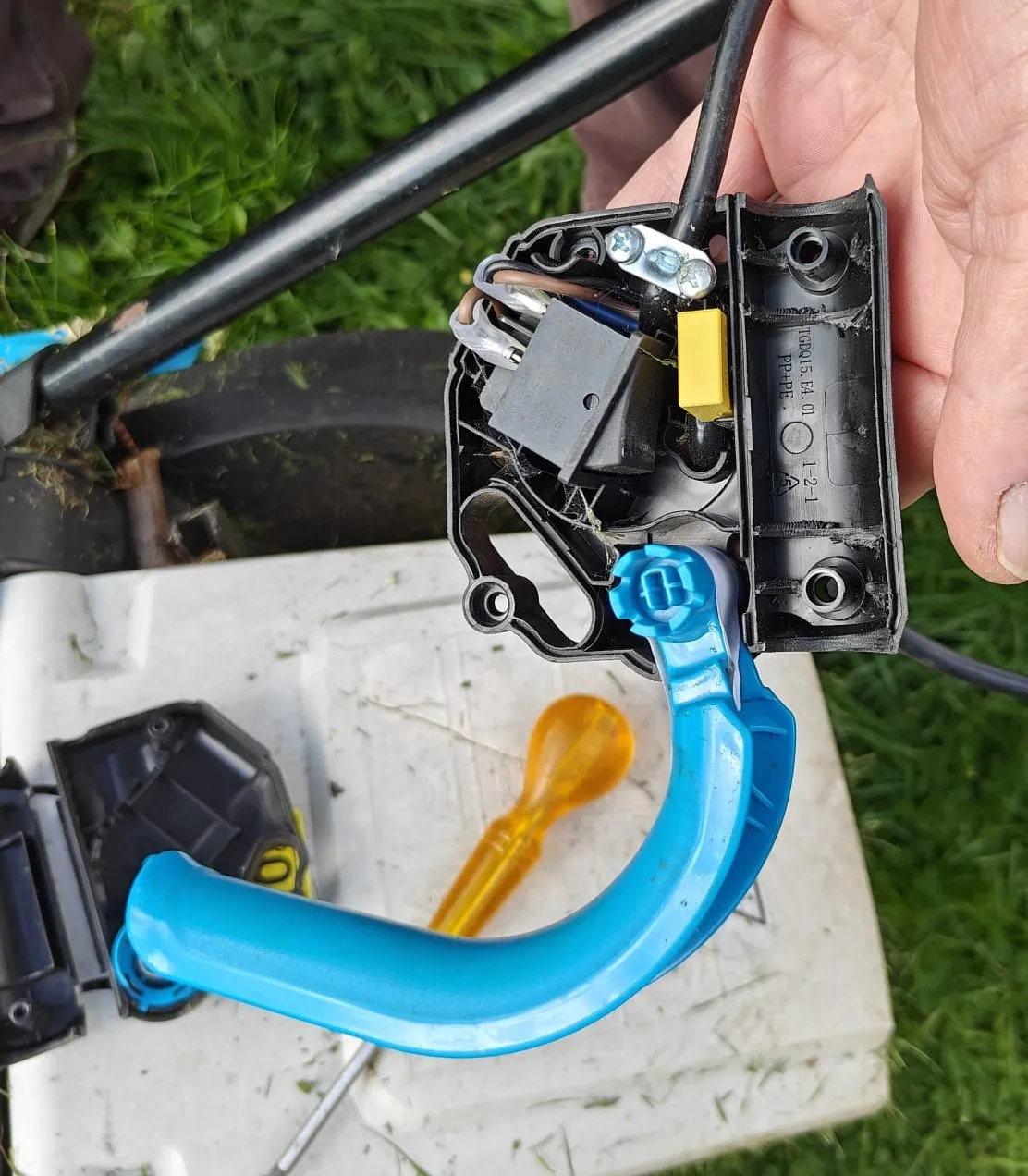

Tay cầm được đúc nguyên khối ban đầu của máy cắt cỏ MacAllistar MLMP1600 quá yếu và dễ bị nứt gần điểm xoay của nó. (Xem hình ảnh tay cầm màu xanh)

Thật không thể tìm thấy một phụ tùng thay thế trực tuyến nên tôi quyết định tự thiết kế nó!

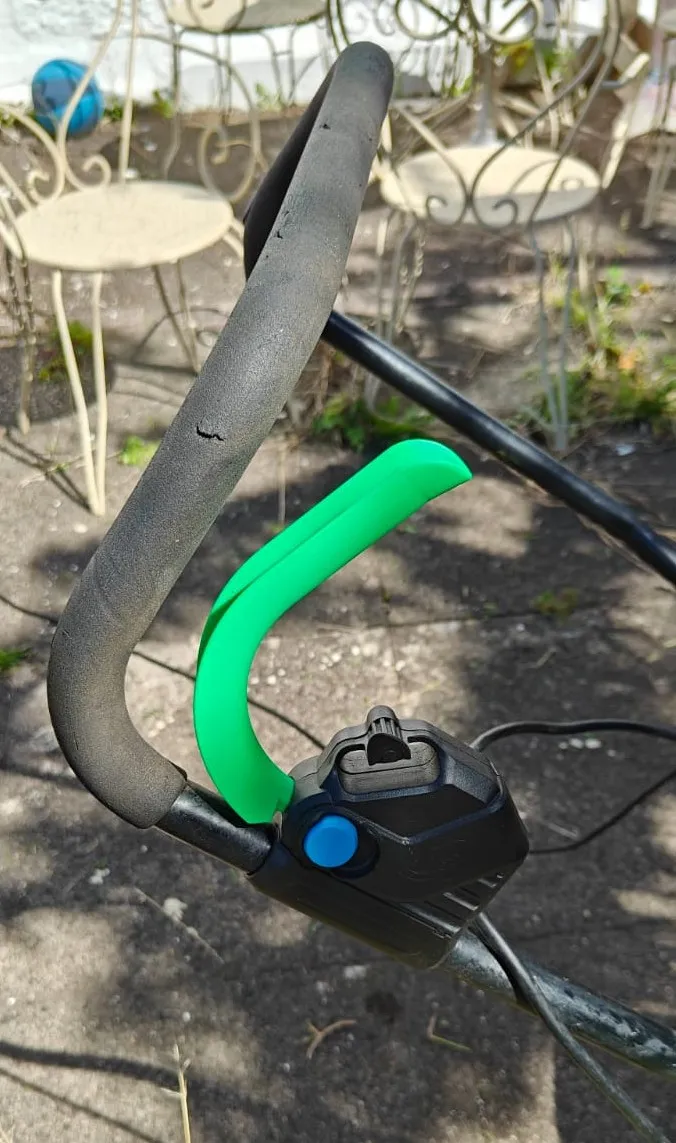

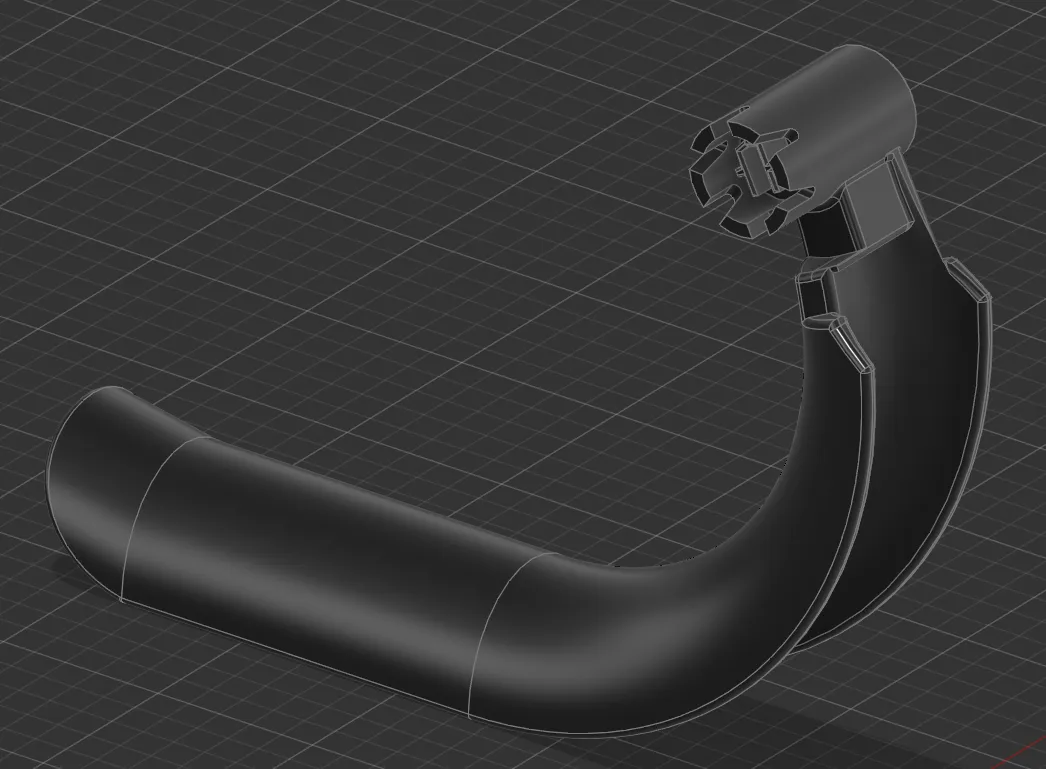

Phụ tùng thay thế được thiết kế tùy chỉnh này mạnh mẽ hơn và vừa vặn hoàn hảo vào vỏ gốc. (Xem hình ảnh tay cầm màu xanh lá)

Tay cầm này đã được lắp đặt trên máy cắt cỏ của tôi được 3 tháng rồi!

Cài đặt in

PLA - vòi phun 0,4mm - chiều cao lớp 0,2mm

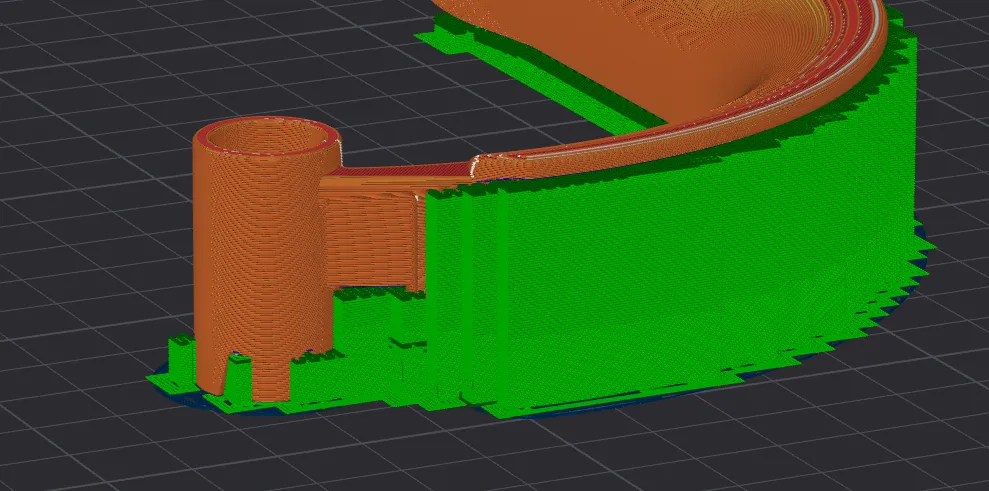

In với hỗ trợ vì diện tích tiếp xúc không có hỗ trợ khá nhỏ và có thể dễ bị tách ra khỏi bàn in.

Gợi ý chà nhám các khu vực tiếp xúc với tay bạn.

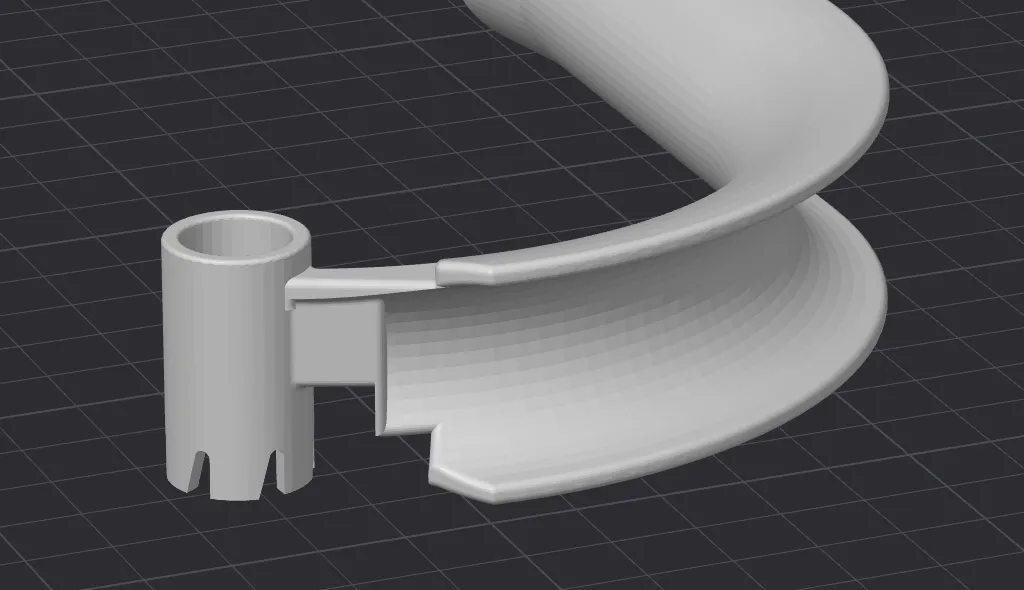

Cả hai tệp STL và F360 đều được định hướng để in tối ưu & giữ độ bền ở nơi mà bộ phận gốc bị gãy.

Quy trình sửa chữa

Tay cầm điều khiển này rất dễ thay thế. Để mở “vỏ sò” bằng nhựa, hãy tháo 3 vít đầu Phillips. Khi đã tháo xong, tay cầm điều khiển có thể được gỡ bỏ trực tiếp. Không có keo hoặc vật cố định nào. Thay thế tay cầm bằng bộ phận in mới của bạn và đóng vỏ sò lại.

Thật không may, bạn phải cắt cỏ ngay bây giờ…
