T-Nut Parametric cho thanh nhôm định hình 2020

Mô hình này hoàn toàn mang tính tham số (parametric) với các biến nằm ngay phần đầu của file .scad (screw_selection, nut_lenght, bottom_width, top_width, total_height, base_height). Nó thậm chí còn bao gồm cả các biến bù trừ cho máy in (printer_hole_expansion). Hiện tại, tôi đang thiết lập nó cho con máy Easythreed K10 của mình để in bằng nhựa Shiny Gray PLA (dù loại nhựa này in chán lắm), nhưng bạn hoàn toàn có thể điều chỉnh thông số bù trừ lỗ in sao cho phù hợp với thông số máy của mình để đảm bảo độ khít.

Để điều chỉnh thông số, bạn chỉ cần mở file .scad bằng phần mềm OpenScad hoặc bất kỳ trình chỉnh sửa tương thích nào, thay đổi giá trị, sau đó render và xuất file STL sang phần mềm slicer mà bạn dùng để cắt lớp và in. Mọi thứ rất đơn giản.

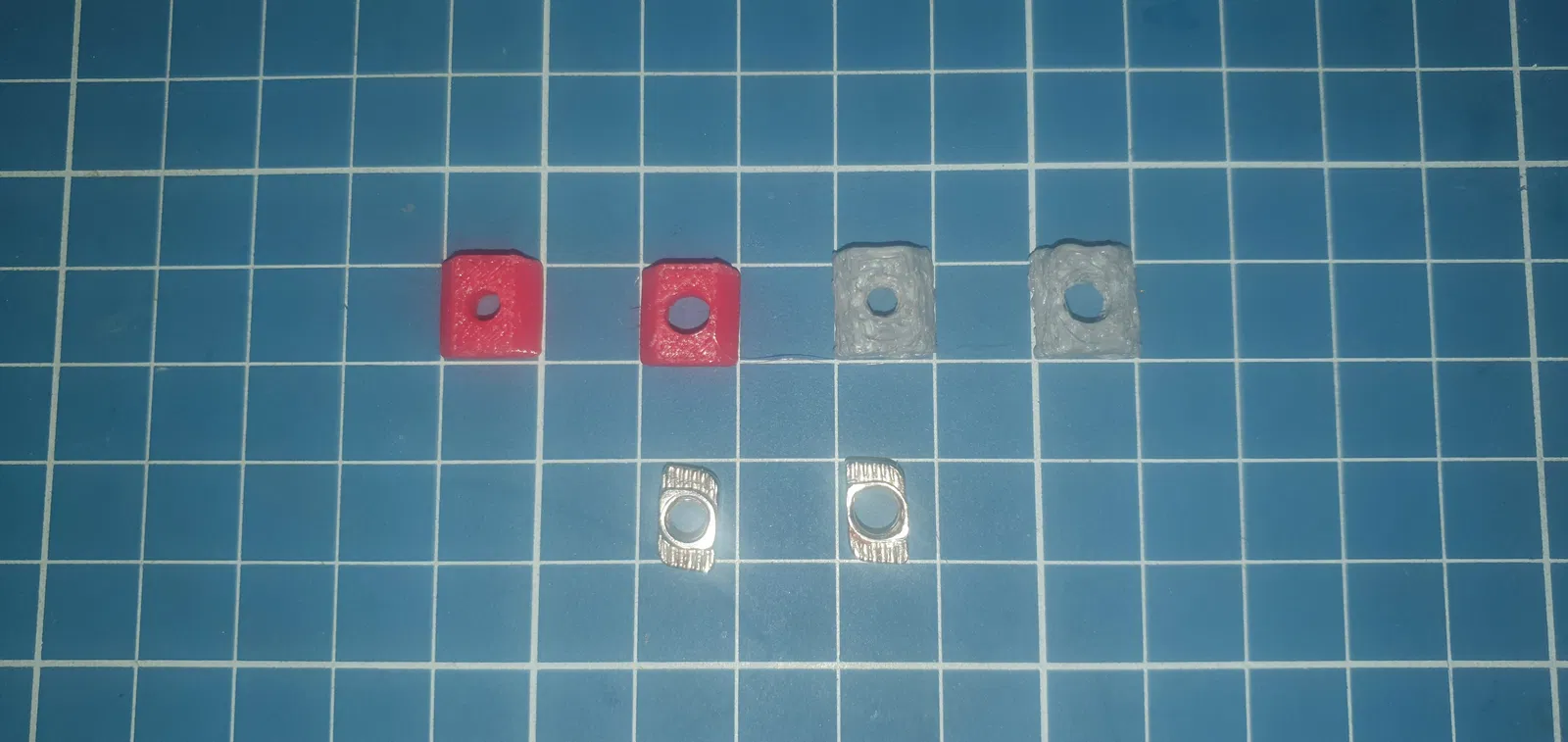

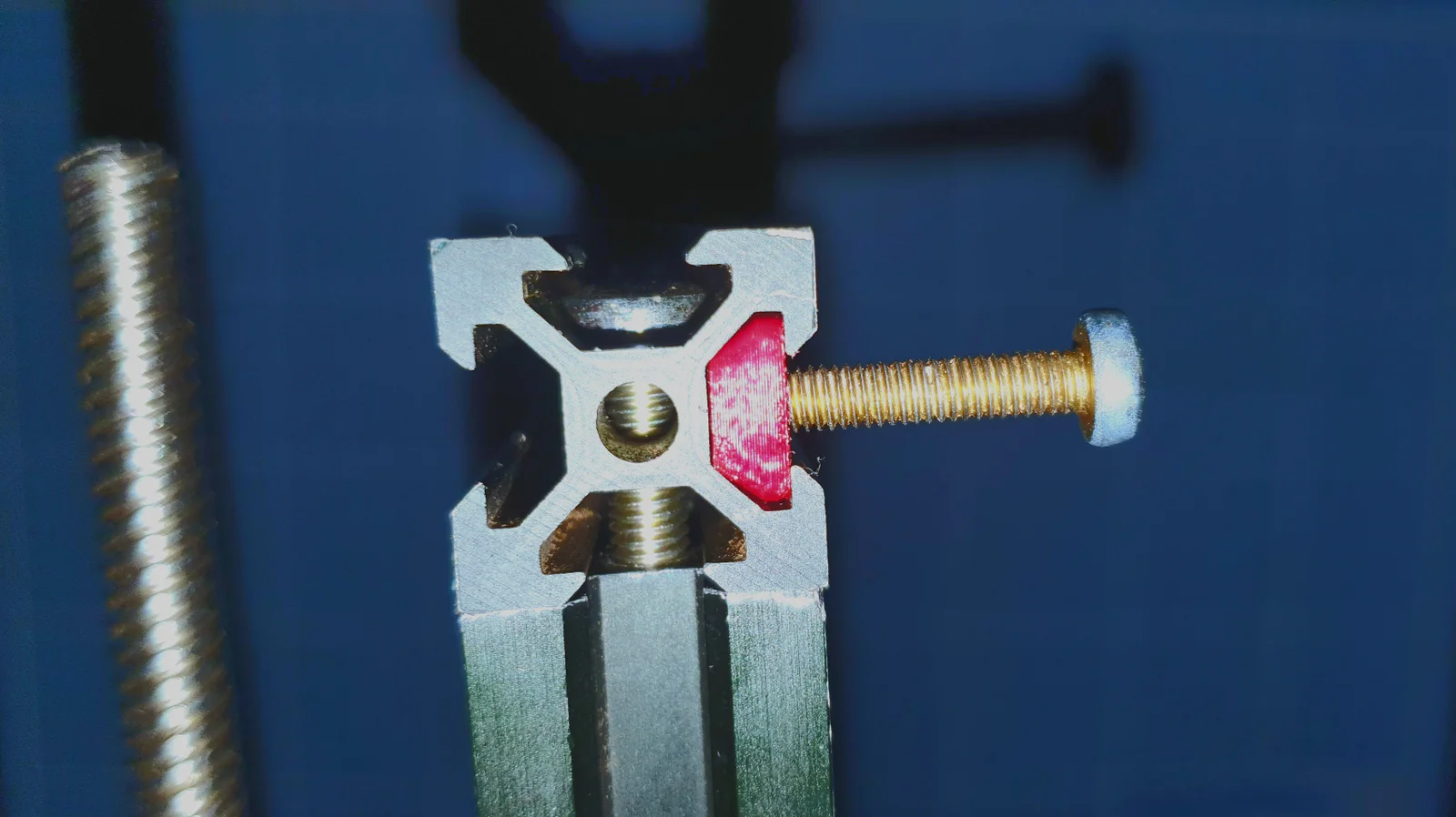

Vì con Easythreed K10 của tôi in các chi tiết yêu cầu độ chính xác cao khá tệ, nên tôi đã đặt in thử mẫu này bằng nhựa Red PETG tại một tiệm in gần nhà. Cả hai đều lắp vừa khít vào thanh nhôm và chắc chắn không thua gì mấy loại T-nut bằng thép mà bạn vẫn hay mua trên mạng.
