Móc treo dây rèm / màn cửa

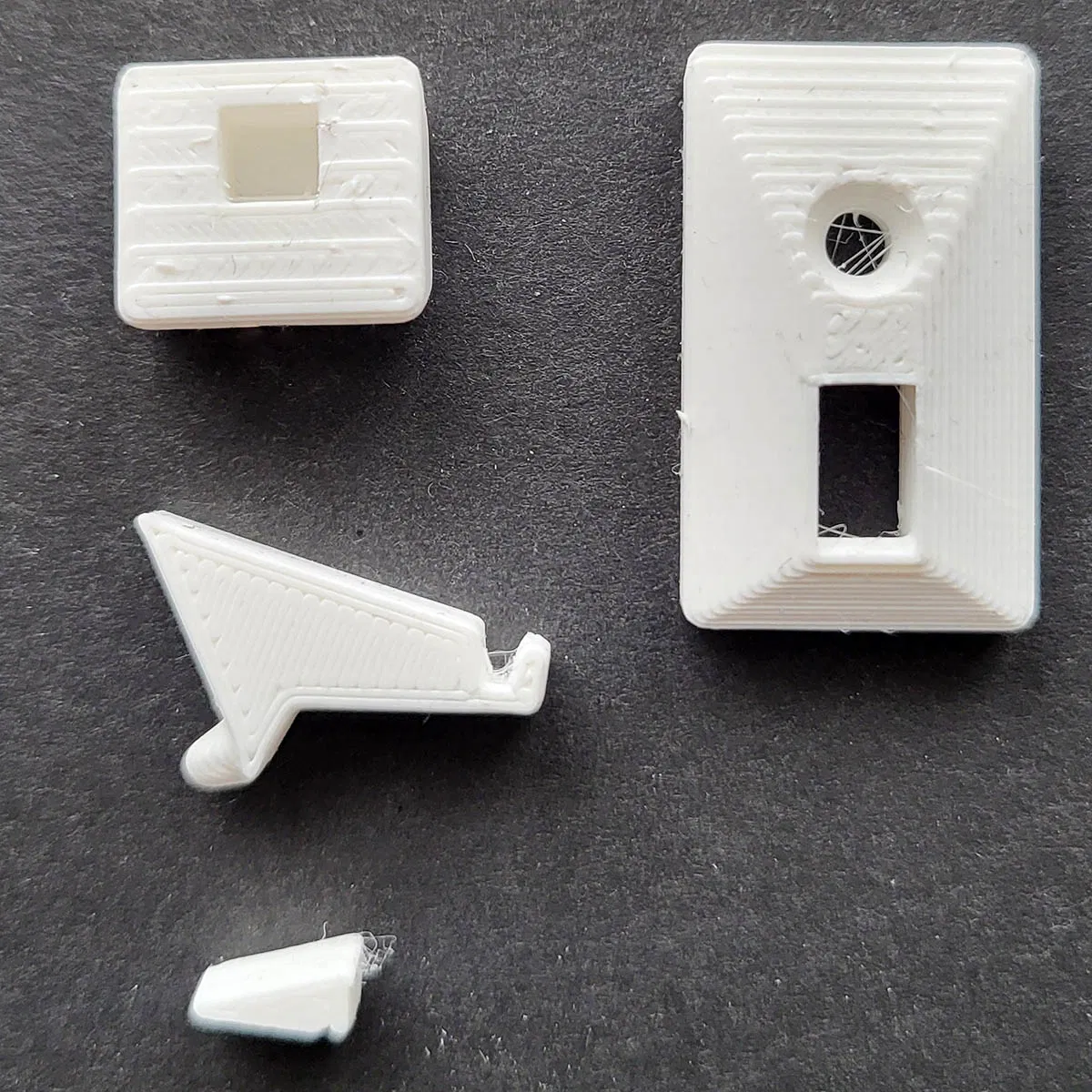

Móc treo dây rèm/màn cửa. Mẫu này được chia thành 4 phần để in nhằm đạt độ bền tối đa - giúp ứng suất trên từng bộ phận luôn chạy dọc theo thớ nhựa thay vì ngược lại. Có vẻ hơi phức tạp, nhưng mình muốn chứng minh rằng việc định hướng linh kiện sáng tạo và in FDM chất lượng cao có thể làm cho một món đồ nhỏ trở nên cực kỳ chắc chắn.

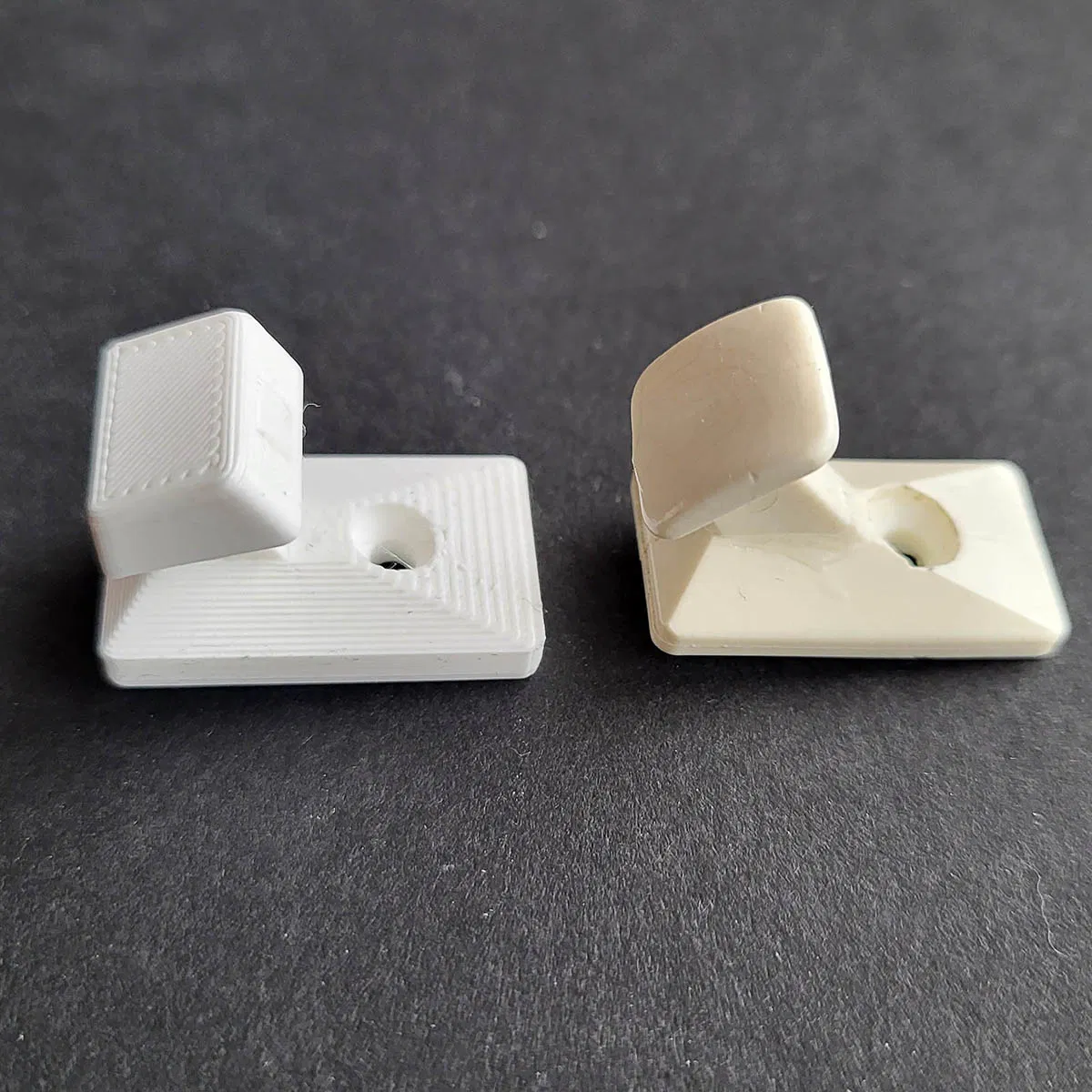

Đa số các kích thước chính đều giống với bản gốc, nhưng mình có điều chỉnh một chút để tăng cường độ bền ở những điểm cần thiết. Mình không chắc mẫu gốc này phổ biến đến mức nào, mình nhận được yêu cầu này từ Thụy Điển, nhưng mình nghĩ loại móc này vẫn còn được sử dụng rộng rãi.

In ấn

Nên in bằng nhựa PLA (hoặc chất liệu cứng hơn) với hướng in mặc định cho từng bộ phận. Hãy cố gắng để lớp in càng mỏng càng tốt - bản in mẫu mình dùng độ phân giải 0.15mm trên máy Prusa MK3 tiêu chuẩn với vòi phun 0.4mm. Không cần gì cầu kỳ, chỉ tốn thêm một chút thời gian in thôi.

Không cần dùng hỗ trợ (supports), ngay cả với phần Arm (tay móc) dù nó có phần nhô ra.

Lắp ráp

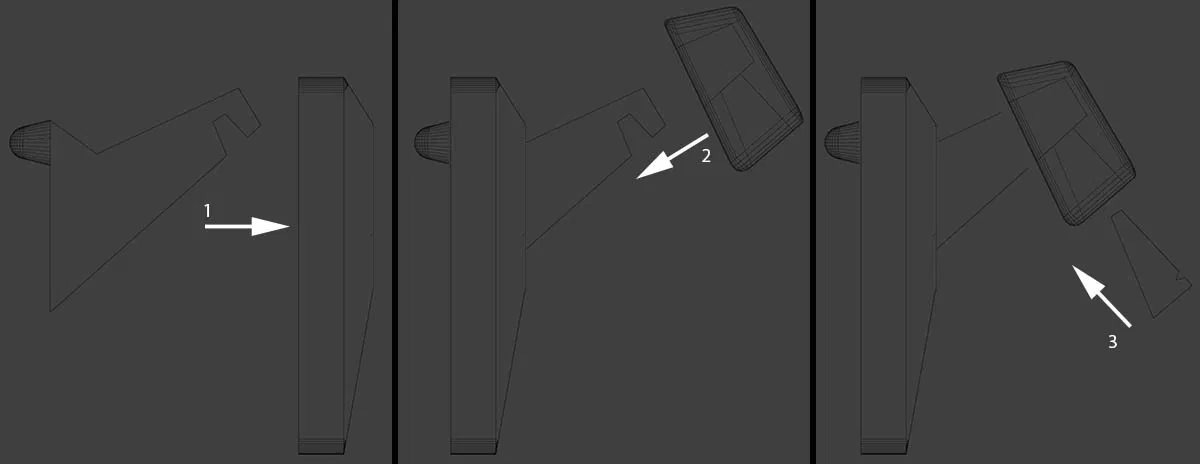

Hãy tham khảo hình ảnh hướng dẫn lắp ráp nếu cần.

1. ARM trượt vào khe của BASE (đế).

2. END (đầu chốt) sau đó khớp vào ARM (sử dụng lỗ lớn trên END).

3. WEDGE (nêm) sau đó khớp vào lỗ còn lại trên END. Lưu ý là WEDGE có một rãnh định vị nhỏ, rãnh này nên quay hướng ra ngoài so với BASE. Bạn nên dùng một ít keo dán vào lỗ trên END, dù không bắt buộc - khớp ép chặt có thể là đủ dùng cho nhu cầu của bạn. Keo chủ yếu để ngăn bộ phận này bị lỏng dần ra theo thời gian.
