Bộ kết nối từ tính cho ống hút bụi trong chế tác gỗ

Đây là một bộ kết nối để gắn ống thu bụi vào các công cụ một cách từ tính. Điều này cho phép bạn dễ dàng thay đổi một ống giữa nhiều công cụ mà không cần phải điều chỉnh kẹp ống.

Tôi đã thấy một cái khác trên Thingiverse, nhưng nó yêu cầu hỗ trợ nhiều để in và tôi không thể có được một bản in ABS chất lượng tốt từ nó. Cái của tôi được thiết kế để in theo hướng thẳng đứng mà không cần hỗ trợ (do đó có độ dốc 45 độ tới vòng kết nối). Tôi cũng đã bao gồm một số bộ chuyển đổi tăng/giảm cho các công cụ có cổng bụi có kích thước khác nhau, và tệp FreeCAD để bạn có thể điều chỉnh kích thước nếu cần.

Lắp ráp

Bạn sẽ cần 16 nam châm tròn, 10x3mm, cho mỗi kết nối. Tôi chỉ sử dụng một loại keo epoxy hai thành phần để dán nam châm vào các đĩa nông trên bề mặt của các kết nối. Các vết lõm có kích thước để chấp nhận hai nam châm mỗi cái. Hãy chắc chắn sử dụng các hướng đối diện cho các kết nối ở phía công cụ so với phía ống để chúng có thể khớp với nhau. Và hãy cẩn thận khi thử nghiệm các kết nối trước khi lắp đặt, nam châm khá mạnh và chúng có thể kẹp vào ngón tay khi khớp lại với nhau.

Kết nối ống thu bụi với kết nối phía ống bằng cách trượt nó qua chân đế và siết chặt kẹp ống lên trên. Các kết nối phía công cụ được thiết kế với một chân đế chia đôi cho phép bạn có một chút linh hoạt. Nó nên trượt vừa khít qua cổng bụi của công cụ, nơi bạn có thể siết chặt nó vào vị trí bằng một kẹp ống.

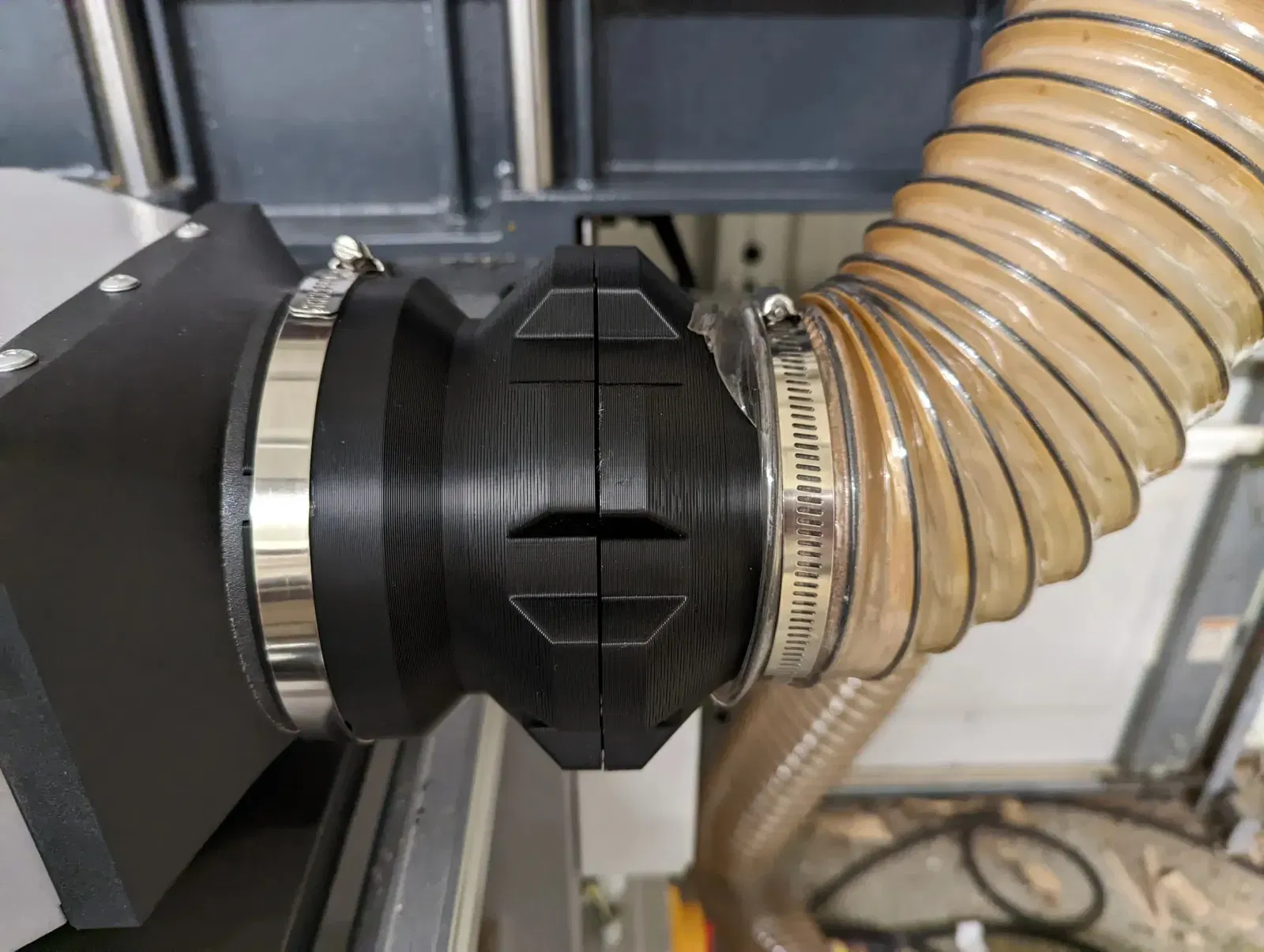

Khi mọi thứ đã được lắp đặt, các kết nối nên khớp chặt vào vị trí. Các kết nối phía công cụ có một gờ khớp với một vết lõm trên các kết nối ống để định vị chính xác chúng và cung cấp luồng không khí mượt mà.

Ghi chú về kích thước

Hệ thống được thiết kế xung quanh ống thu bụi nominal 4" với đường kính ngoài thực tế dự kiến là 100mm cho các cổng bụi của công cụ. Của bạn có thể thay đổi một chút trong thực tế, và nếu vậy bạn có thể sử dụng các bộ chuyển đổi tăng/giảm hoặc điều chỉnh kích thước của các kết nối chân đế (sẽ có thêm thông tin về điều này sau).

Tôi cung cấp các tệp STL đã được tạo sẵn như sau:

• hose_100mm.stl: Đây là bộ kết nối cơ bản cho ống. Nó nên vừa vặn với ống linh hoạt 4".
• tool_100mm.stl: Đây là bộ kết nối cơ bản cho các công cụ. Tôi đã dựa kích thước vào SawStop PCS.
• tool_103mm.stl: Đây là một bộ chuyển đổi tăng kích thước mà tôi đã tạo cho một máy cưa băng với cổng hút bụi lớn hơn một chút.
• tool_122mm.stl: Đây là một bộ chuyển đổi tăng kích thước mà tôi đã tạo để phù hợp với máy phay/gia công Hammer có cổng hút bụi kích thước ~5" danh nghĩa.
• tool_64mm.stl: Đây là một bộ chuyển đổi giảm kích thước cho các công cụ có cổng hút bụi 2.5" danh nghĩa.

Nếu các kích thước cung cấp không phù hợp với các công cụ của bạn, bạn có thể điều chỉnh kích thước bằng cách thay đổi các tham số trong bảng tính D ('D' cho "kích thước") trong tệp FreeCAD đã cung cấp.

Các tham số cơ bản là Hose ID, Tool OD, và OD. Những tham số này điều khiển đường kính trong của bộ kết nối ống, đường kính ngoài của cổng hút bụi công cụ (điều này trở thành đường kính trong của bộ kết nối công cụ), và đường kính ngoài của bộ kết nối công cụ tương ứng. Lưu ý rằng các tham số này cũng ảnh hưởng đến kích thước của vòng kết nối, vì vậy bạn nên giữ chúng giống nhau cho tất cả các bộ kết nối trong hệ thống của bạn. Nếu bạn cần kết nối với các công cụ có kích thước khác nhau, bạn có thể sử dụng các bộ chuyển đổi tăng và giảm kích thước.

Có bốn thân trong tệp FreeCAD. Tool và Hose là các bộ kết nối công cụ và ống cơ bản. Stepup là một bộ kết nối tăng kích thước để gắn vào các công cụ có cổng hút bụi lớn hơn, và Stepdown là một bộ kết nối giảm kích thước để gắn vào các công cụ có cổng hút bụi nhỏ hơn. Trong bảng tính D, bạn sẽ tìm thấy tham số Tool OD và OD cho mỗi cái, chỉ định đường kính ngoài của cổng hút bụi của công cụ và đáy của bộ kết nối, tương ứng.

Sử dụng các tham số cơ bản để thiết lập một cơ sở cho kích thước của ống thu bụi mà bạn sử dụng và/hoặc kích thước cổng hút bụi công cụ gần nhất của bạn, và sau đó sử dụng các bộ chuyển đổi tăng/giảm kích thước khi cần thiết để phù hợp với các công cụ có cổng lớn hơn hoặc nhỏ hơn.
