Prusa i3 - Vỏ bảo vệ RAMPS/Mosfet

Lưu ý quan trọng:

• Dự án này vẫn đang trong quá trình hoàn thiện!

• Thiết kế này dành riêng cho các dòng Arduino Mega 2560 "bản sao từ Trung Quốc", nên các dòng chính hãng có thể sẽ không vừa.

• Mình không chắc chắn liệu nó có khớp với các máy in tương tự như Anet A6 hay các dòng khác hay không.

• Ngày 10/04/2020: Bạn có thể tải xuống bản vỏ 3.0 tại liên kết sau:

https://www.thingiverse.com/thing:4275562

• Ngày 03/02/2020 (đã thay đổi số đo: đế gắn Arduino)

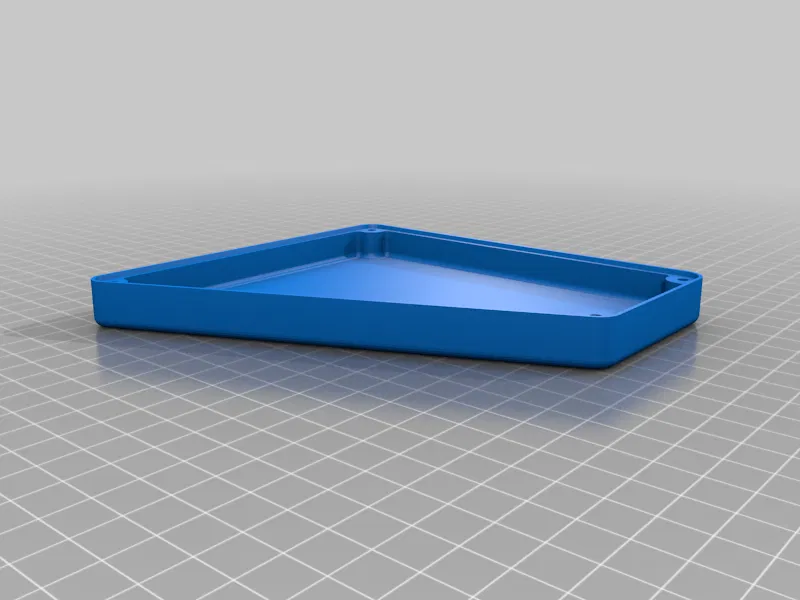

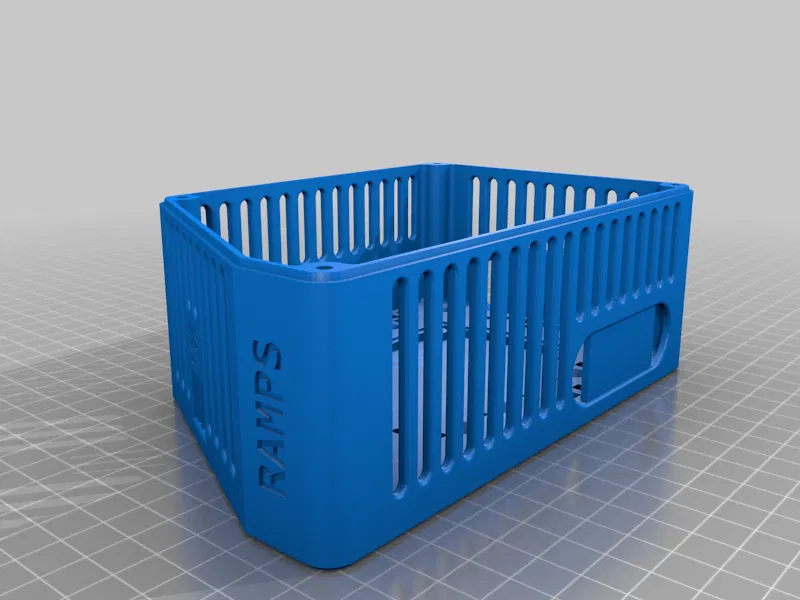

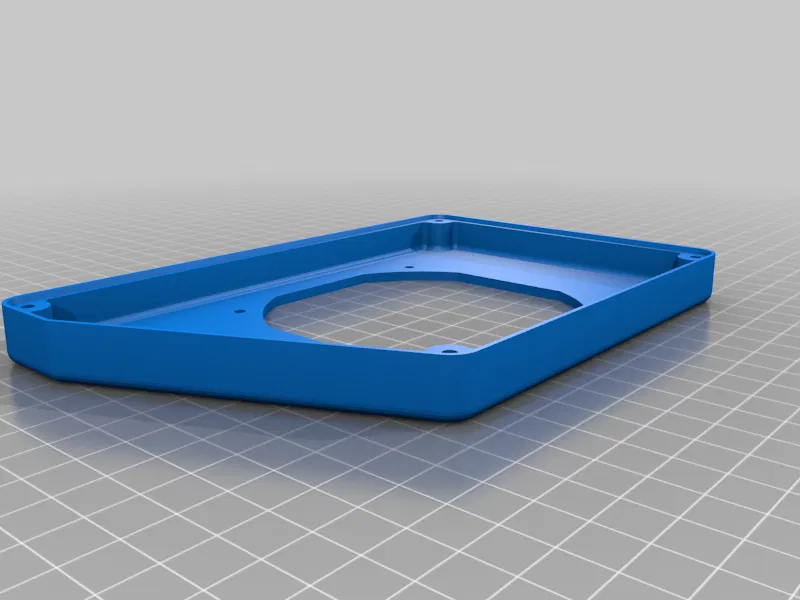

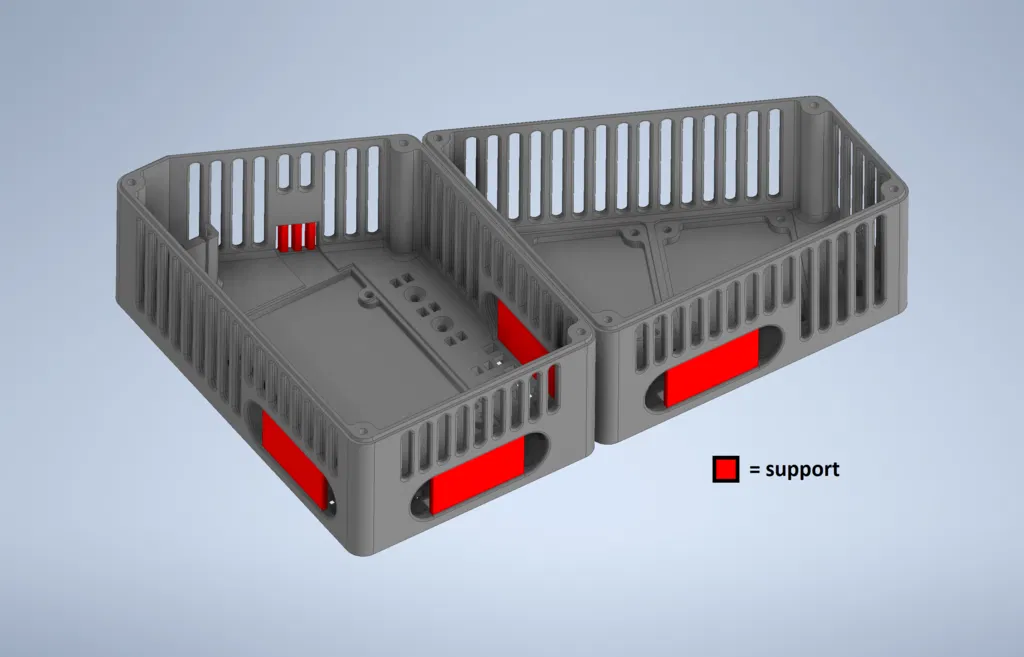

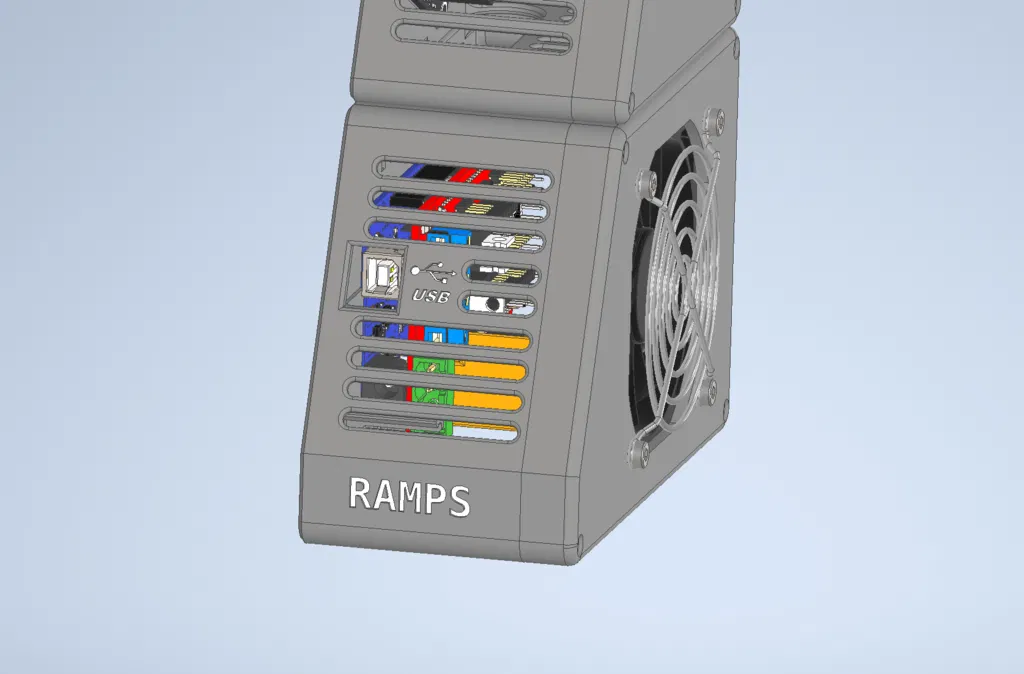

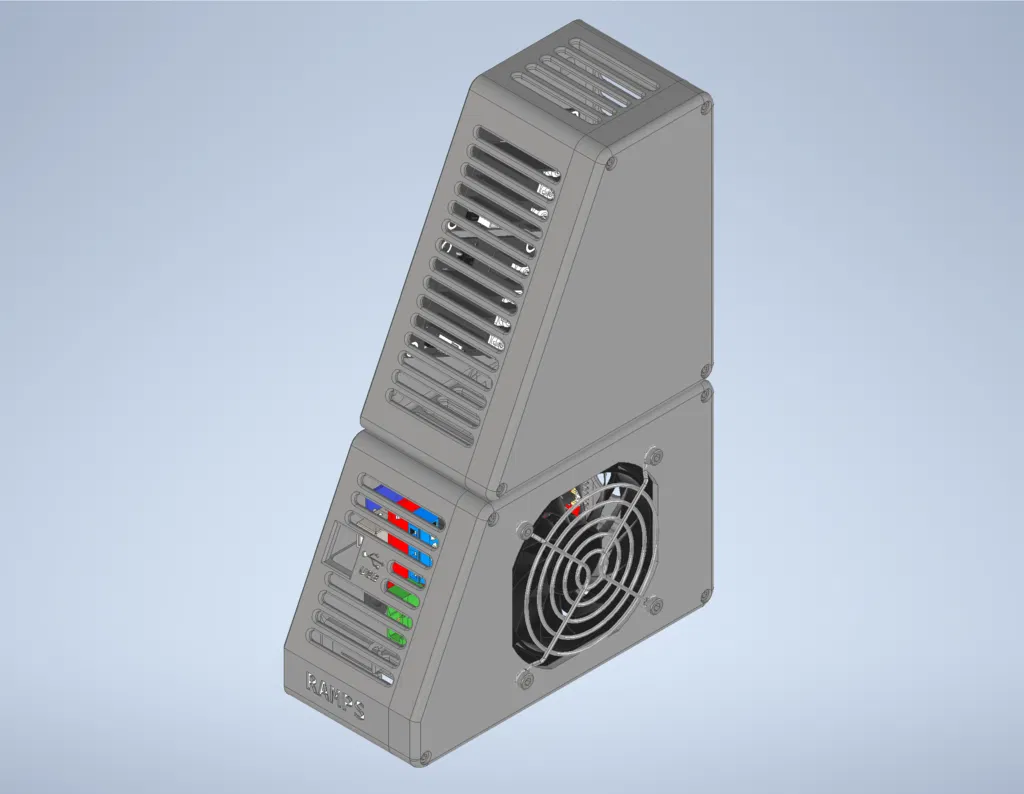

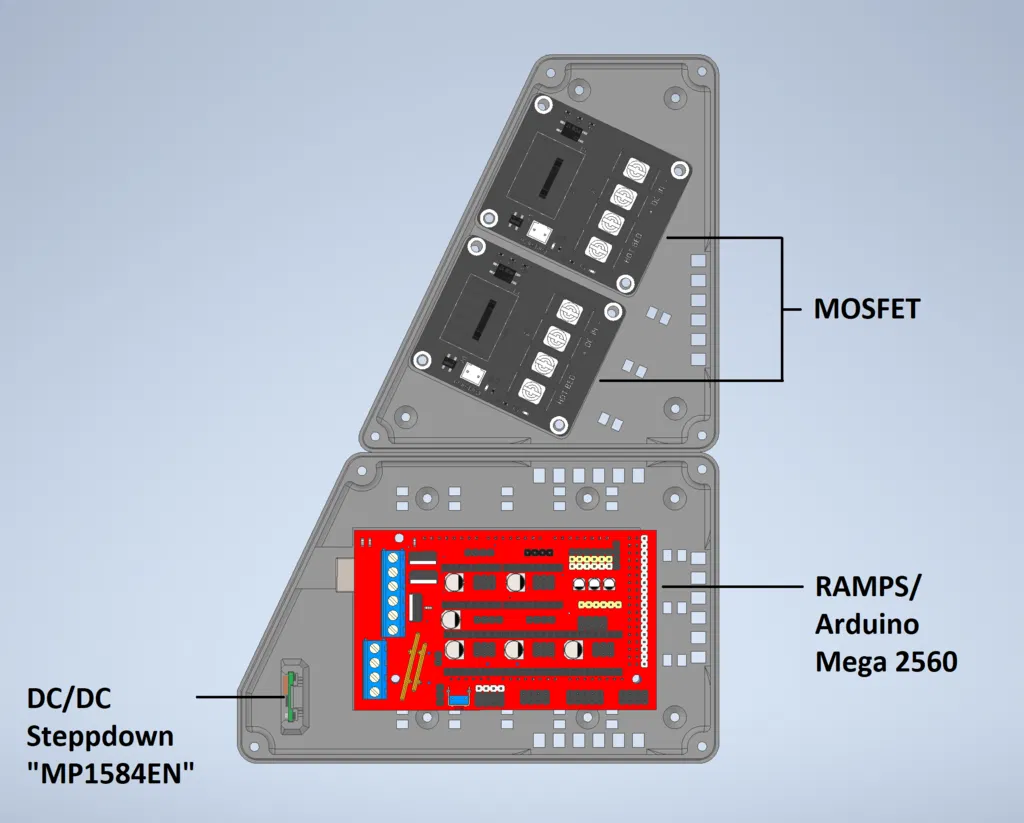

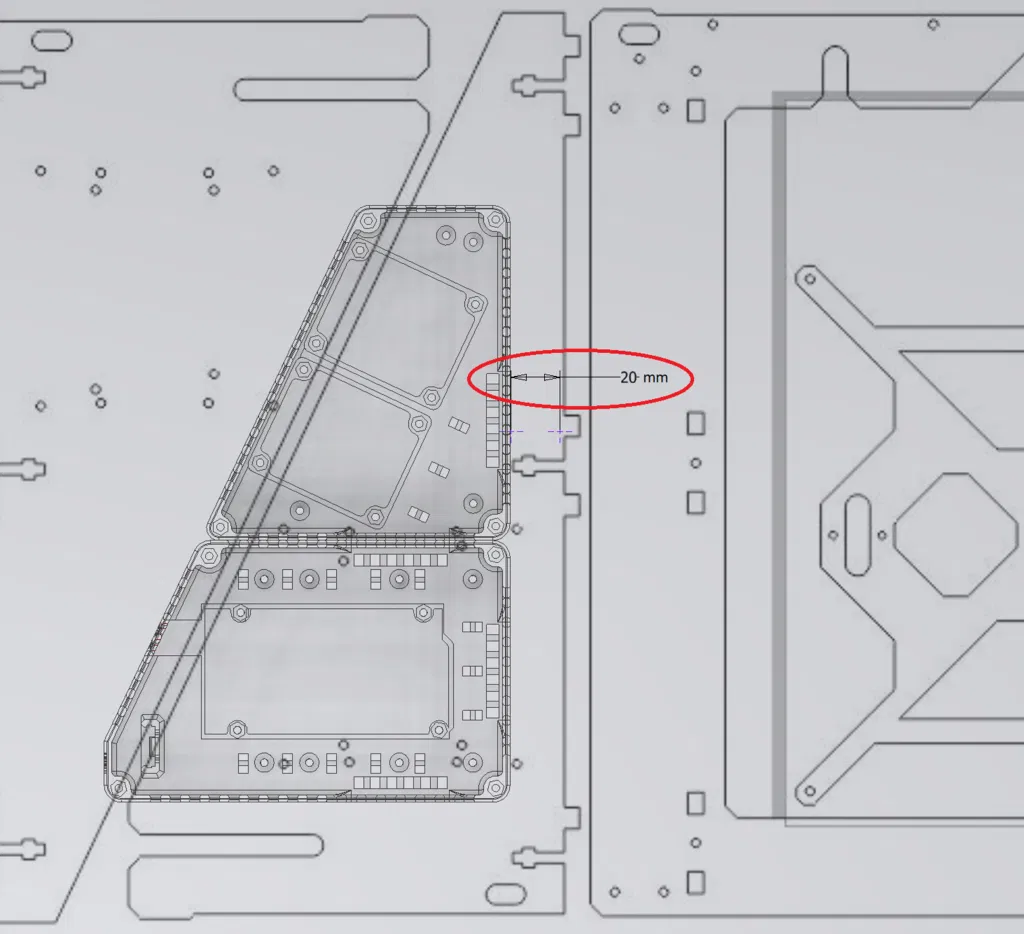

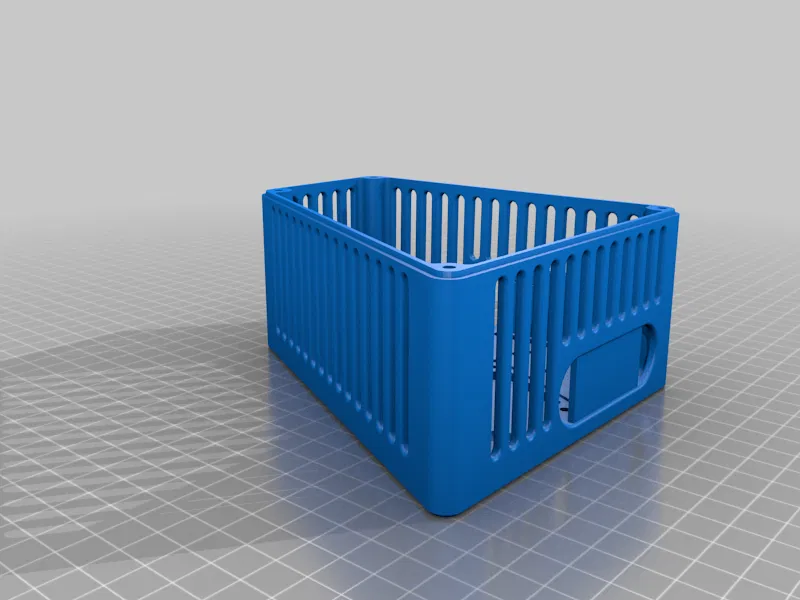

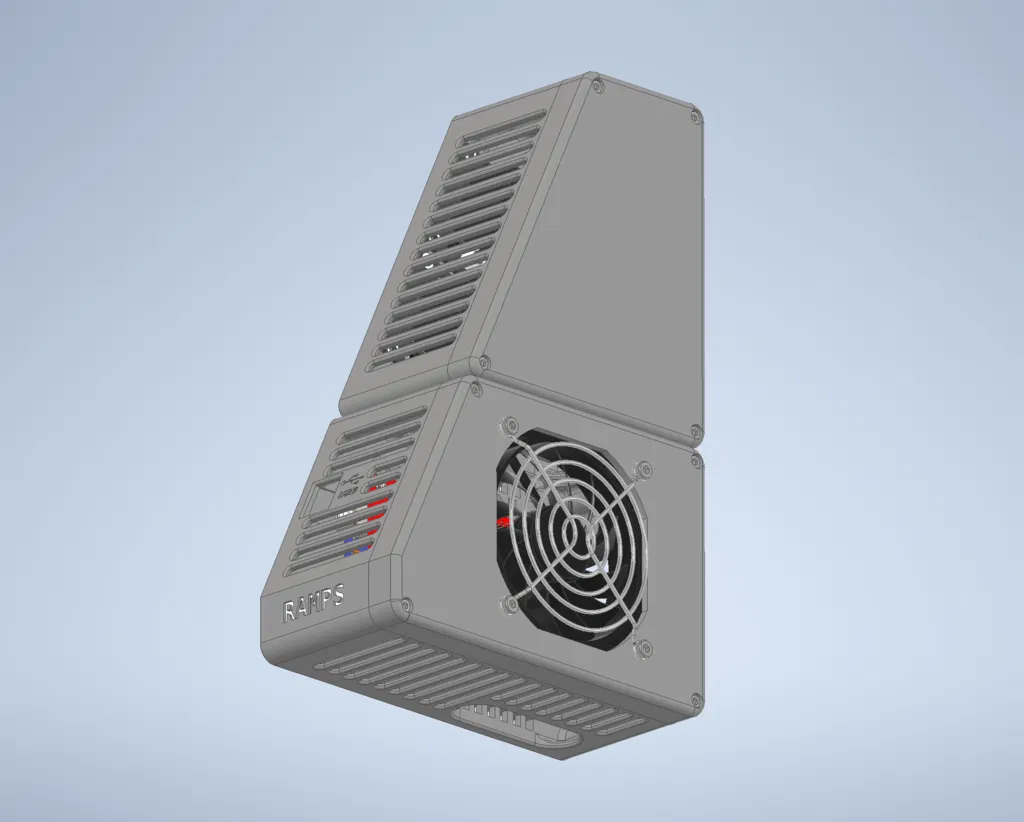

Vỏ này dùng cho Arduino Mega/RAMPS trên khung Prusa i3 cổ điển có tấm ổn định ở mặt sau. Nó bao gồm các lỗ để cố định dây bằng dây rút và các lỗ ra cho dây cáp. Mình đã tích hợp sẵn phần hỗ trợ (support) mà bạn có thể bẻ ra hoặc giữ lại (để che lỗ) sau khi in. Nó cũng có một vị trí nhỏ để gắn module hạ áp "MP1584EN" nhằm cấp nguồn cho Arduino Mega (bạn cần tháo bỏ linh kiện AMS1117). Bạn cũng cần thay các cổng nguồn trên RAMPS và Arduino Mega bằng "terminal vít hàn mạch (pcb terminal screws)". Mình quyết định chọn chiều cao cho vỏ là khoảng 80 mm (để gắn thêm các diode bảo vệ driver), vì vậy vỏ cần được lắp cách khung chính 20 mm như bạn thấy trong hình, nếu không động cơ trục X sẽ va vào vỏ. Mình chọn quạt 80 mm để làm mát toàn bộ phần vỏ (đặc biệt là các driver stepper). Để che quạt, mình ưu tiên dùng lưới bảo vệ kim loại vì nó cho gió đi qua tốt, chắc chắn và êm (hơn nữa mình có sẵn rất nhiều). Tất nhiên, bạn có thể tự in lưới bảo vệ nếu muốn. Vỏ của MOSFET nên đặt ngay cạnh vỏ RAMPS/Arduino để đảm bảo gió từ quạt thổi qua được. Nếu không dùng vỏ MOSFET, bạn chỉ cần in vỏ RAMPS/Arduino Mega là được.

Bạn sẽ cần thêm:

• Ốc và đai ốc M3 (để gắn nắp, quạt và linh kiện điện tử)
• Ốc vít và đai ốc M3 đến M5 (tùy vào cách bạn chọn để gắn vỏ lên khung Prusa i3)
• Dây rút (để cố định dây cáp)
• Module hạ áp "MP1584EN"
• Diode (giữa module hạ áp MP1584EN và cổng USB của Arduino)
• Terminal vít hàn mạch (pcb terminal screws)
• Lưới bảo vệ quạt 80 mm
• Keo nến (để cố định đai ốc trong các lỗ)
