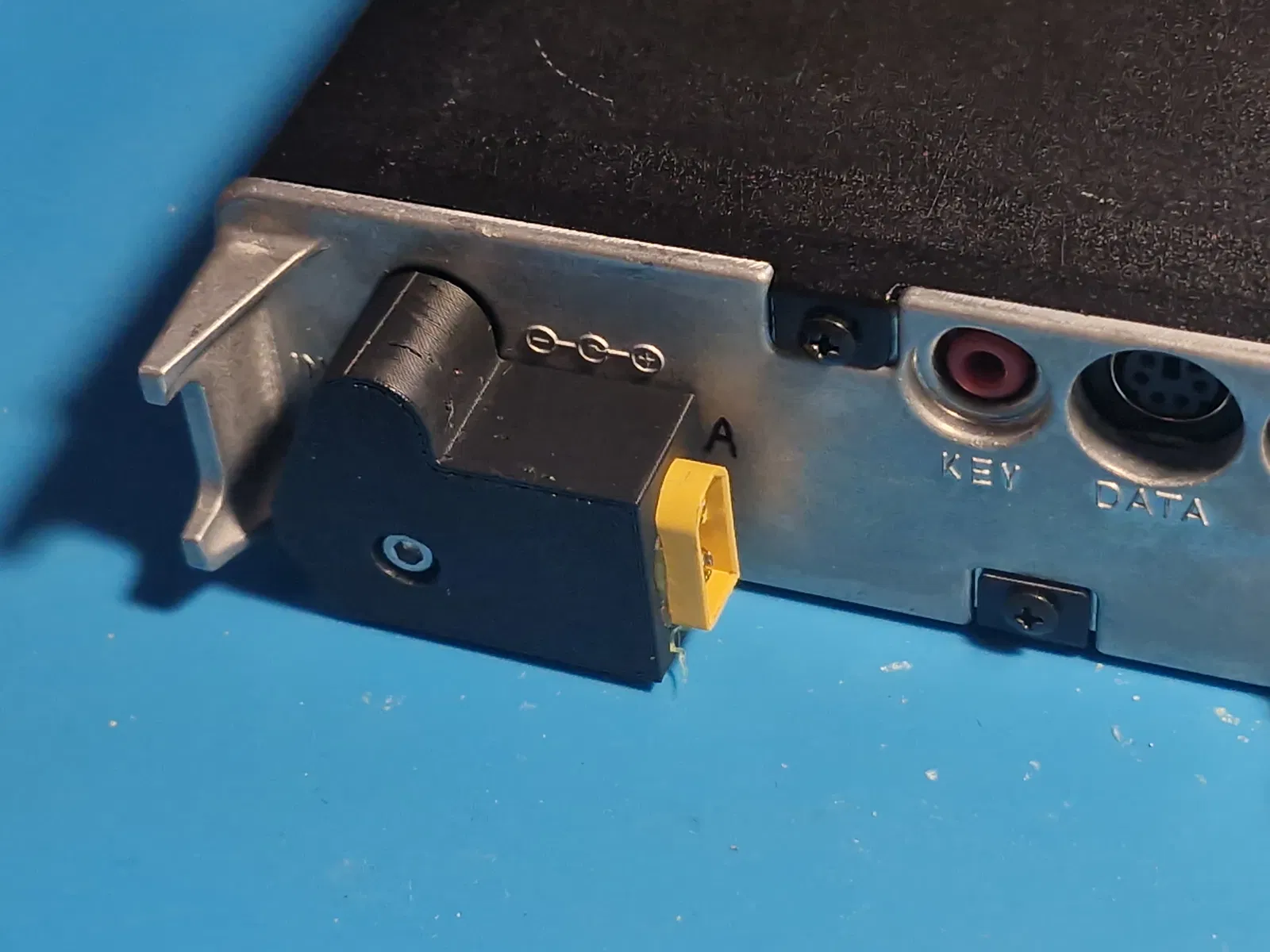

Bộ chuyển đổi XT-60 cho FT-817 / FT-818

Mẫu thiết kế ban đầu không vừa với máy radio của mình. Thay vì phần đáy của mẫu nằm song song với đáy radio, nó lại bị nghiêng xuống và chìa ra ngoài. Có lẽ do Yaesu đã thay đổi vị trí điểm tiếp đất so với giắc DC. Mình có đính kèm tệp FreeCad, nếu các bạn gặp tình huống tương tự và mẫu không vừa với máy, các bạn có thể tự chỉnh sửa cho khớp nhé.

In ấn

Mình in bằng nhựa PETG với chiều cao lớp in 0.25 mm. Điều này rất quan trọng vì mình đã thiết kế một lớp màng hỗ trợ (sacrificial layer) dày 0.25 mm ở lỗ bắt vít và phía trên đầu nối XT-60. Bạn cần cắt bỏ lớp này sau khi in, và nếu đúng 1 lớp thì sẽ dễ dàng hơn. Bạn có thể dùng chiều cao lớp in khác, nhưng hãy kiểm tra xem các lớp màng đó dày bao nhiêu nhé.

Lắp đặt

Ban đầu mình muốn tránh dùng keo để dễ tháo lắp, nên mình thiết kế phần lắp XT-60 thật chặt. Tuy nhiên cách này không hiệu quả lắm, nên để cố định, mình đã chấm một chút keo nến vào lỗ XT-60 rồi ấn đầu nối vào. Chỉ làm bước này sau khi đã hàn dây từ giắc cắm zin vào đầu nối XT-60 thôi nhé, nếu không bạn sẽ không hàn được đâu.

Đôi khi giắc DC có thể tiếp xúc không tốt khi lắp vào mẫu này và gắn lên radio. Nếu bị tình trạng này, đó là do giắc cắm chưa vào hết. Bạn cứ gấp một mảnh giấy nhỏ rồi chèn vào dưới giắc DC làm đệm. Cách này sẽ giúp giắc DC nằm cao hơn và cắm chặt hoàn toàn.
