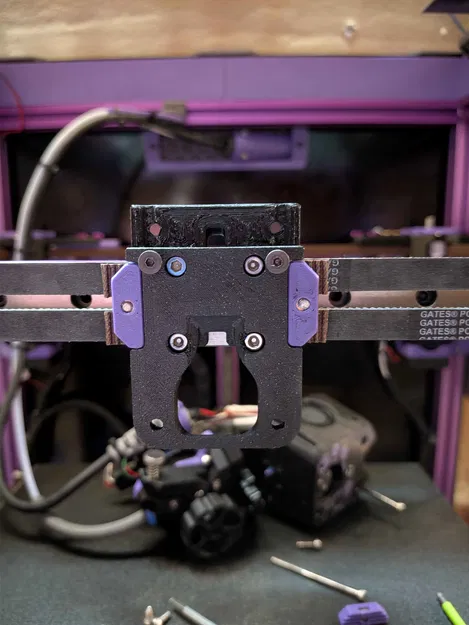

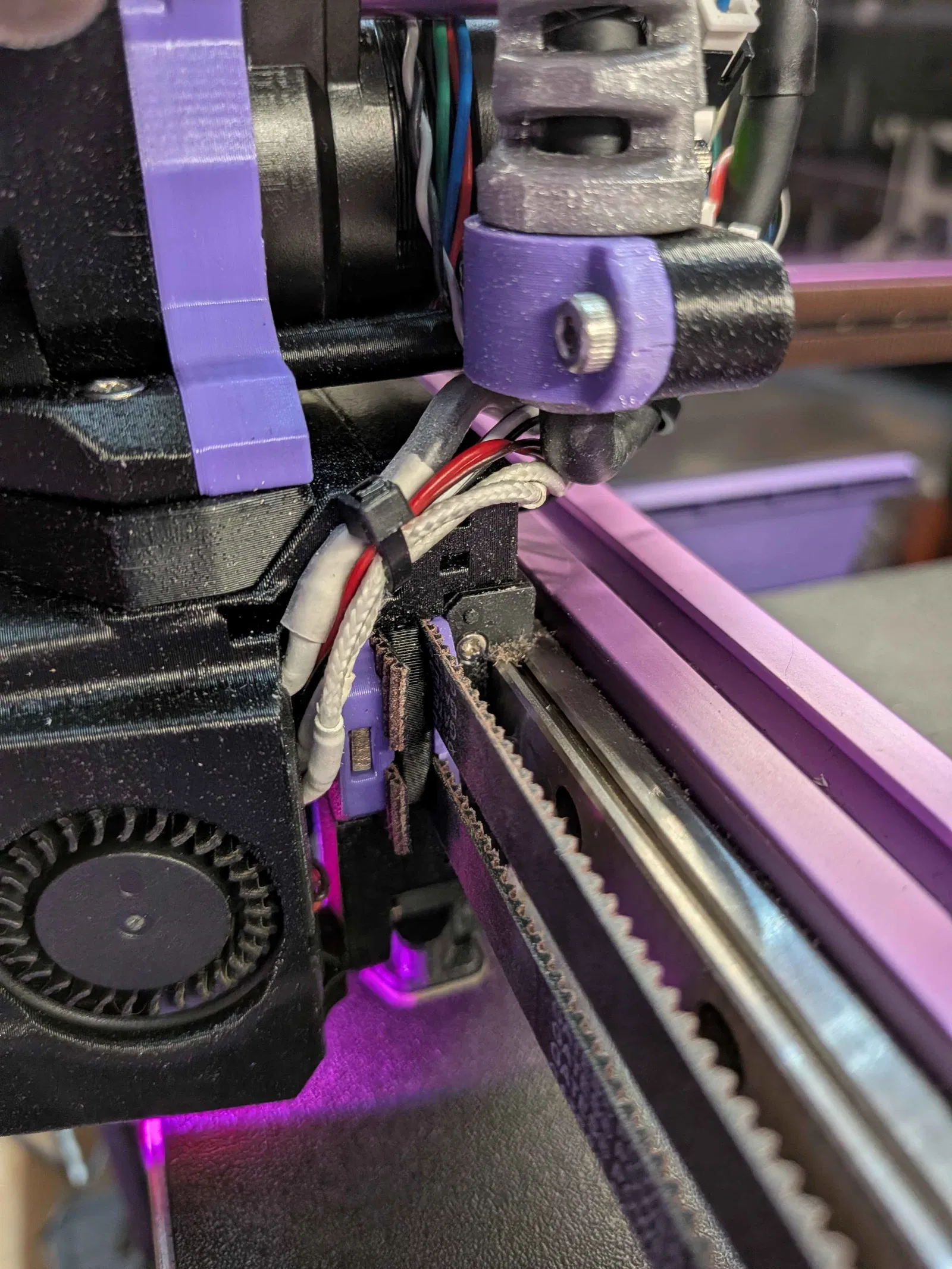

Xol Carriage cho Monolith 9mm (có thể dùng 6mm?), kẹp đai được thiết kế tối ưu hơn

Do gặp phải vấn đề với các lựa chọn hiện có như nêm uốn hay kẹp bị cong, lại còn cần phải in bằng công nghệ SLM mới chịu nổi lực căng cao khi chạy Monolith... nên mình quyết định tự thiết kế bộ kẹp riêng, in hoàn toàn bằng nhựa nhưng vẫn đảm bảo chịu được lực căng lớn!

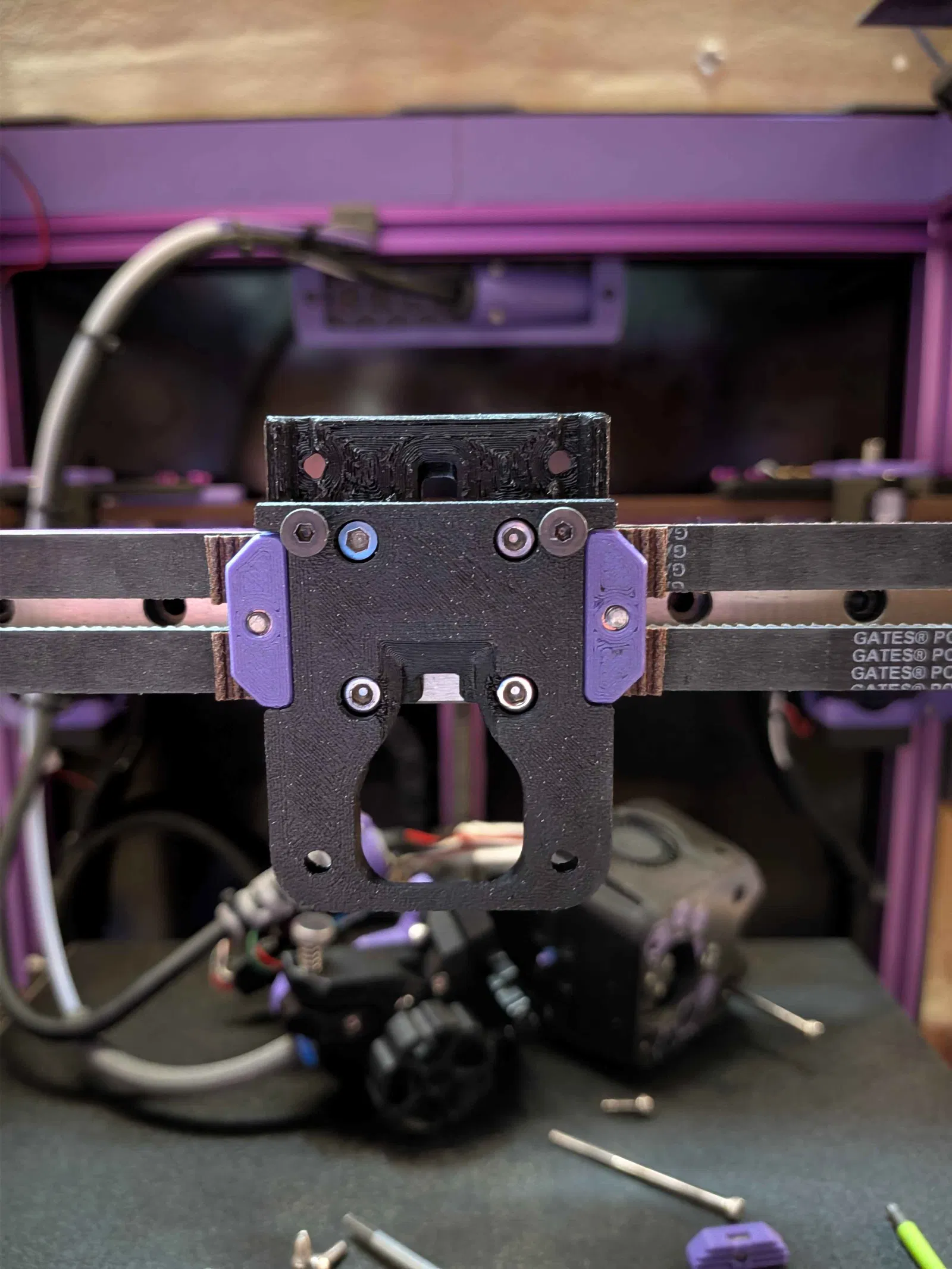

Thiết kế này lấy cảm hứng rất nhiều từ kẹp đai 9mm cho XOL của 𝗧𝗵𝗲𝗩𝗼𝗿𝗼𝗻𝗠𝗼𝗱𝗱𝗲𝗿 trên Discord Monolith. Vì bộ khung của bạn ấy không tương thích với A4T, nên mình đã điều chỉnh lại thiết kế để tương thích hoàn toàn với khung XOL A4T. Thiết kế này có khả năng dùng được cho đai 6mm (mình chưa kiểm tra!).

Có 2 phiên bản, trong đó có một bản chỉ cần dùng các chi tiết in 3D!

Phiên bản 1 chỉ cần:

• 2x M3x12
• 2x M3 Square nuts (đai ốc vuông)
• 2x 3x30 pins (chốt)

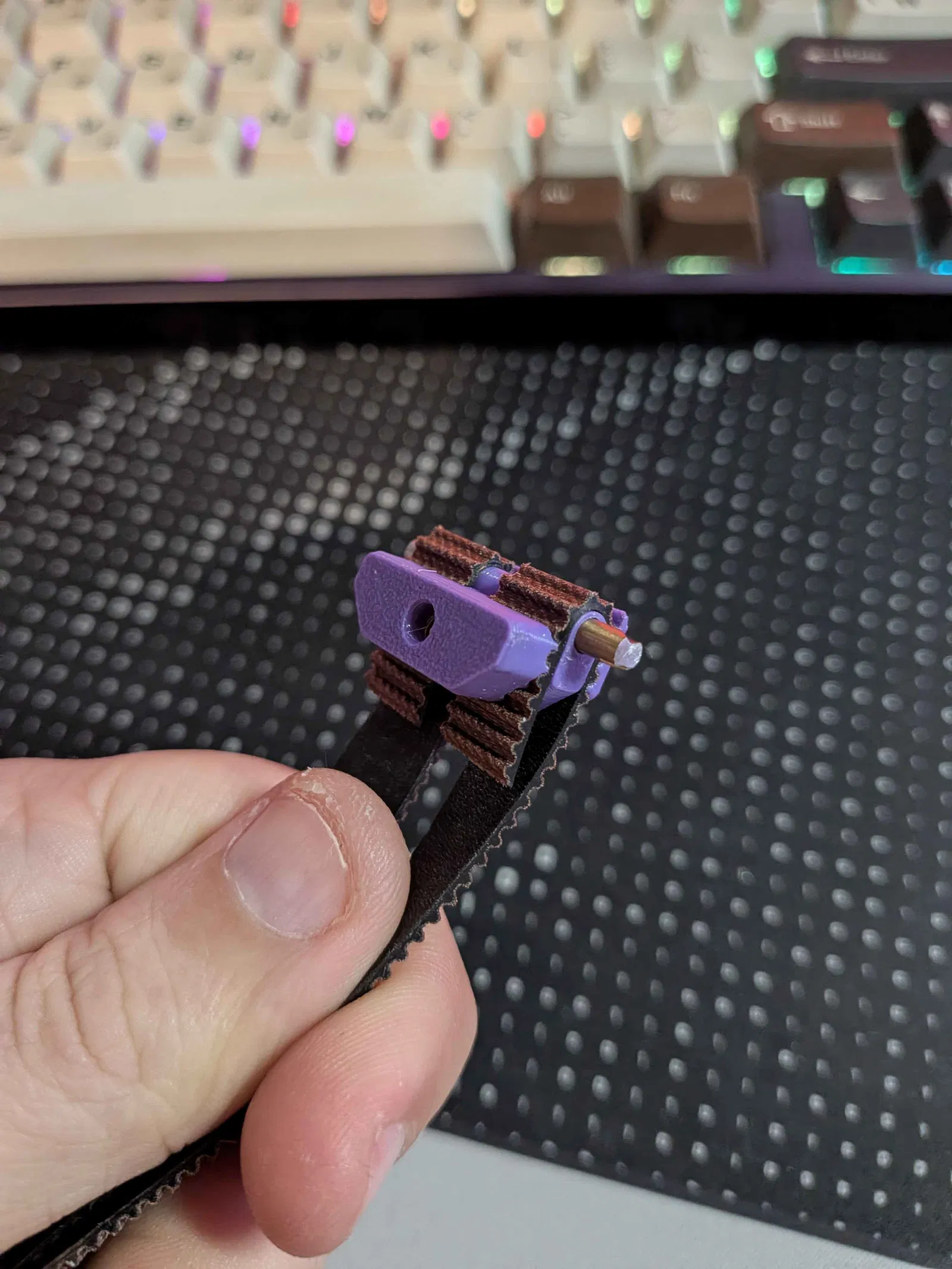

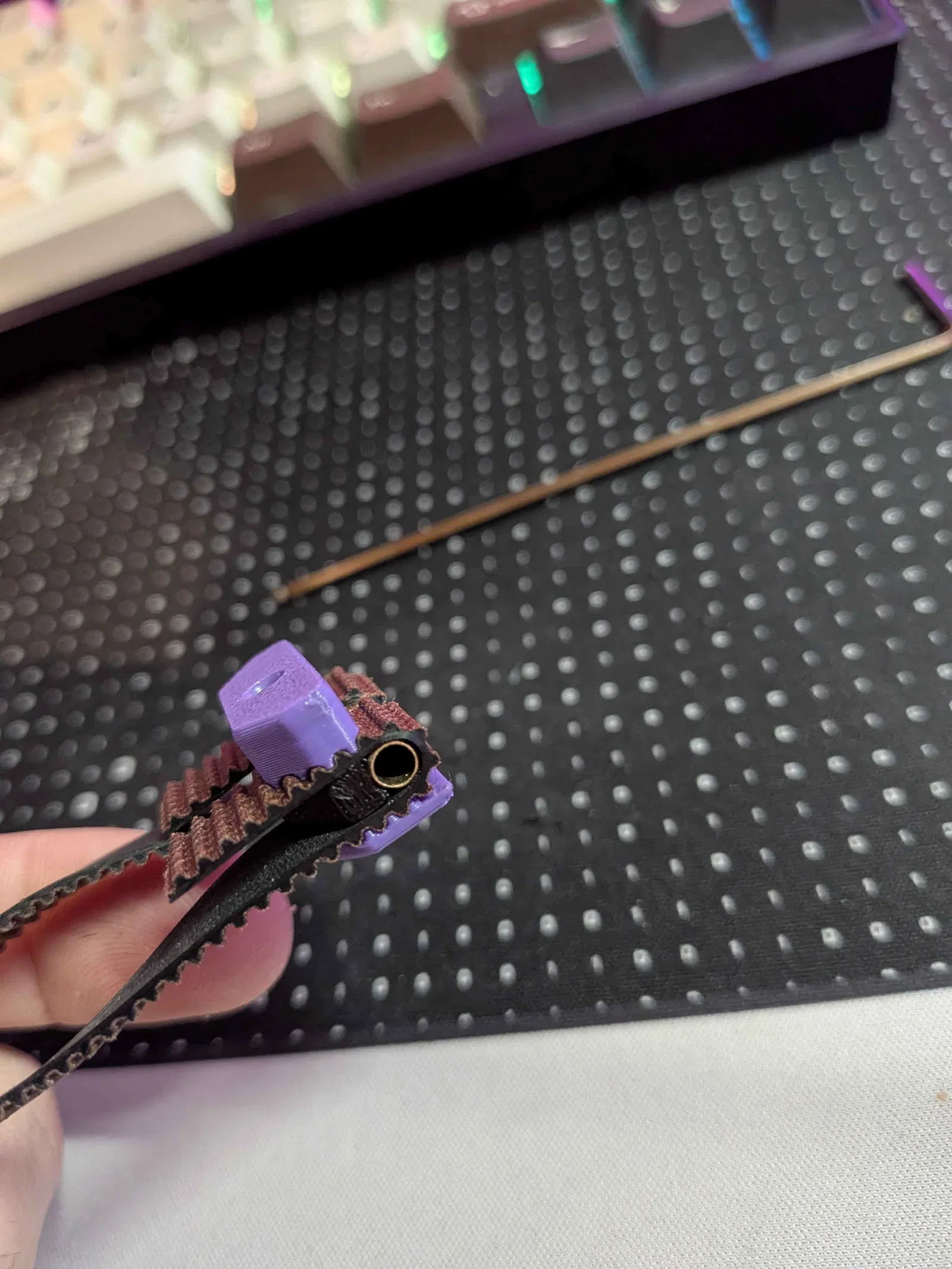

Phiên bản 2 cần thêm ống có đường kính trong 3mm, đường kính ngoài 4mm, dài từ 22mm - 22.5mm (mình dùng ống đồng cho phần này).

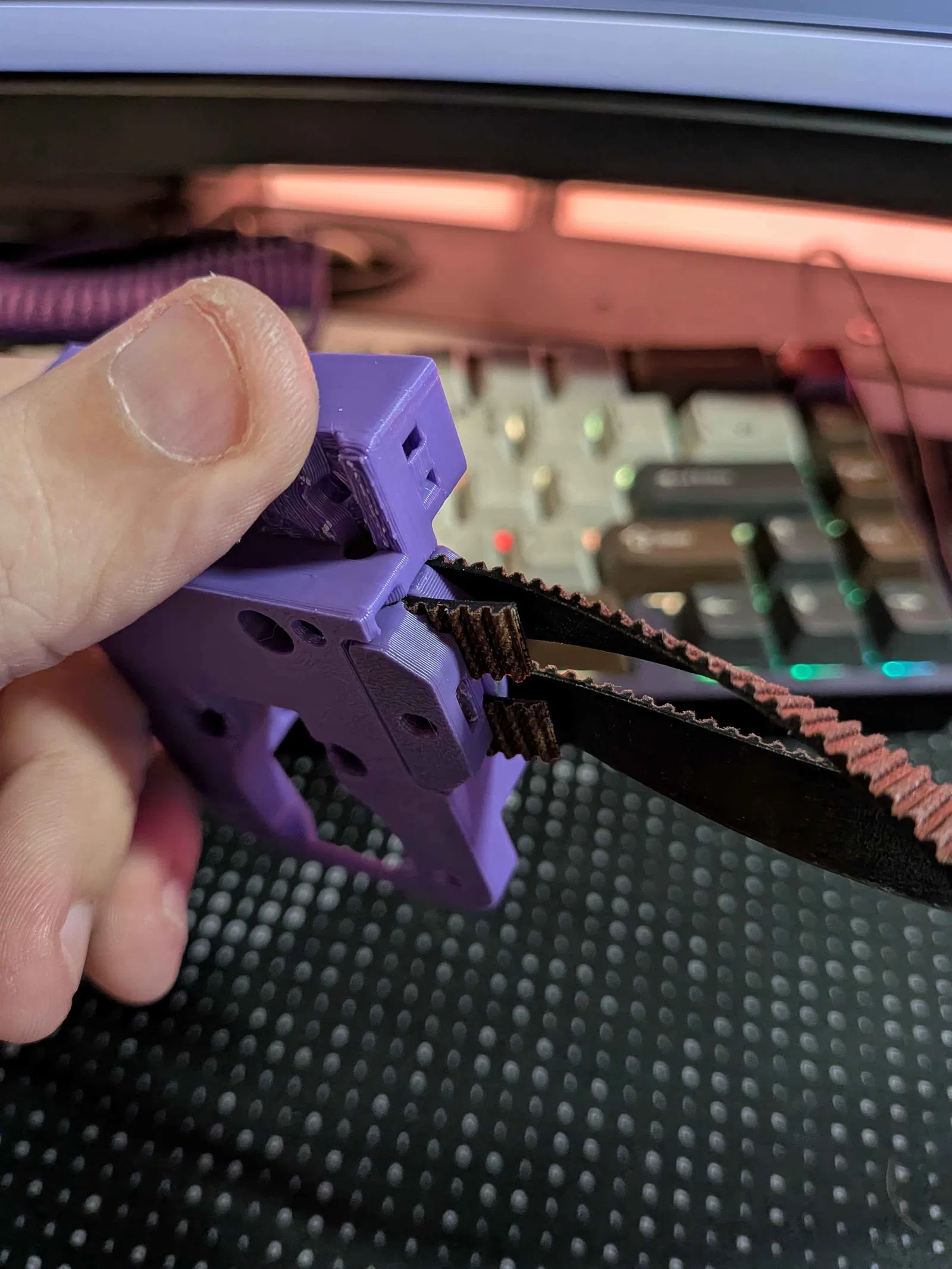

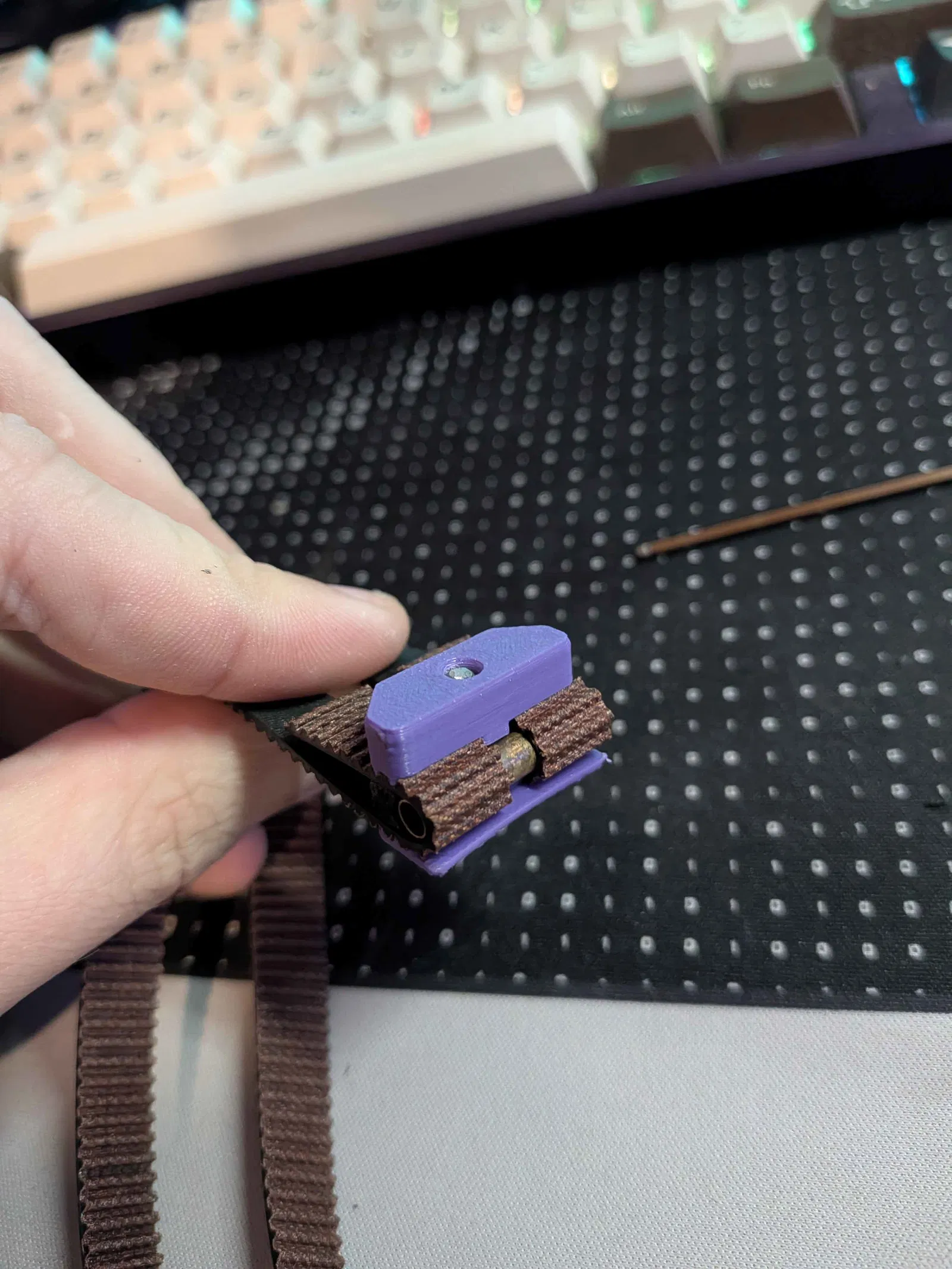

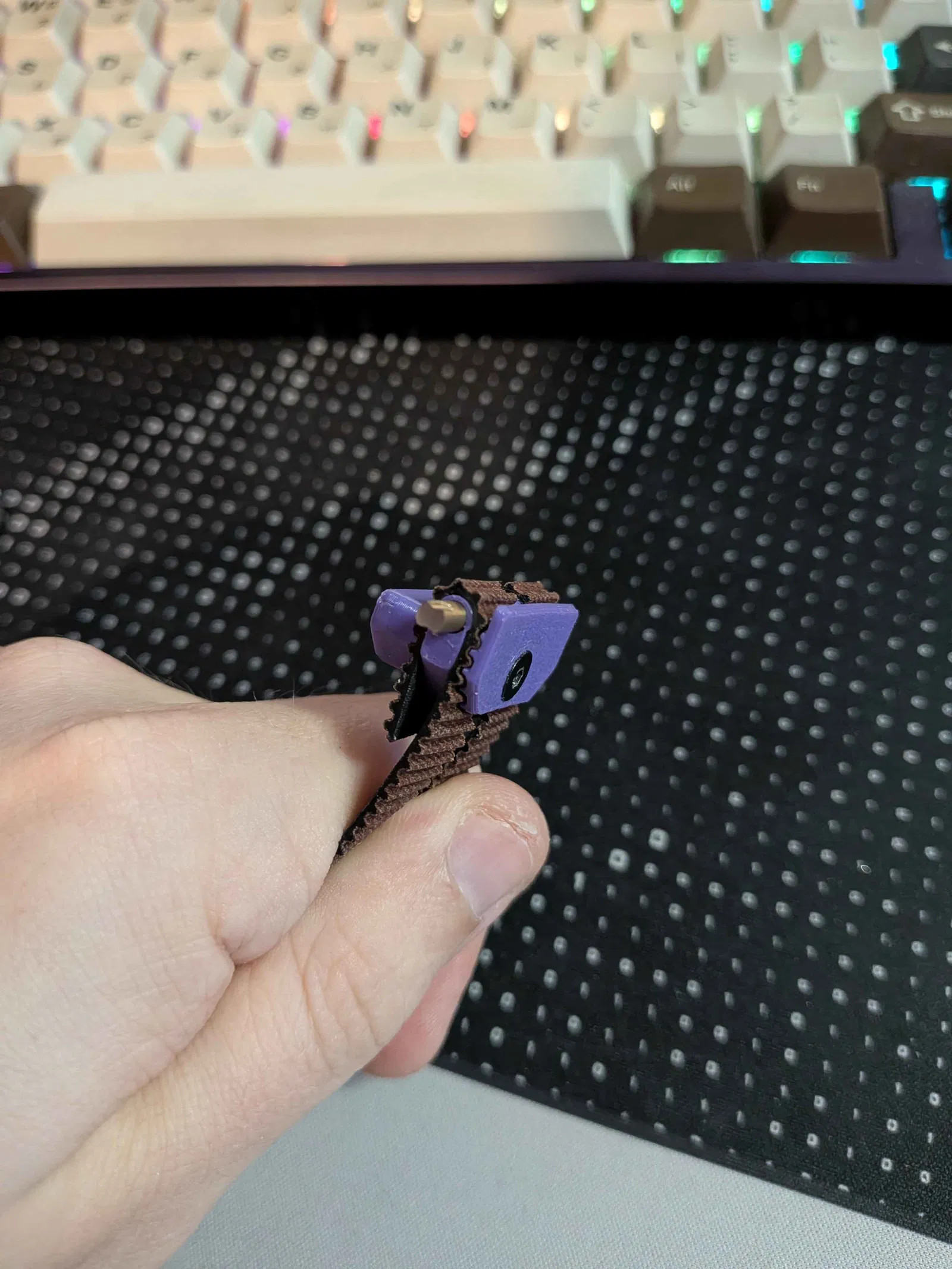

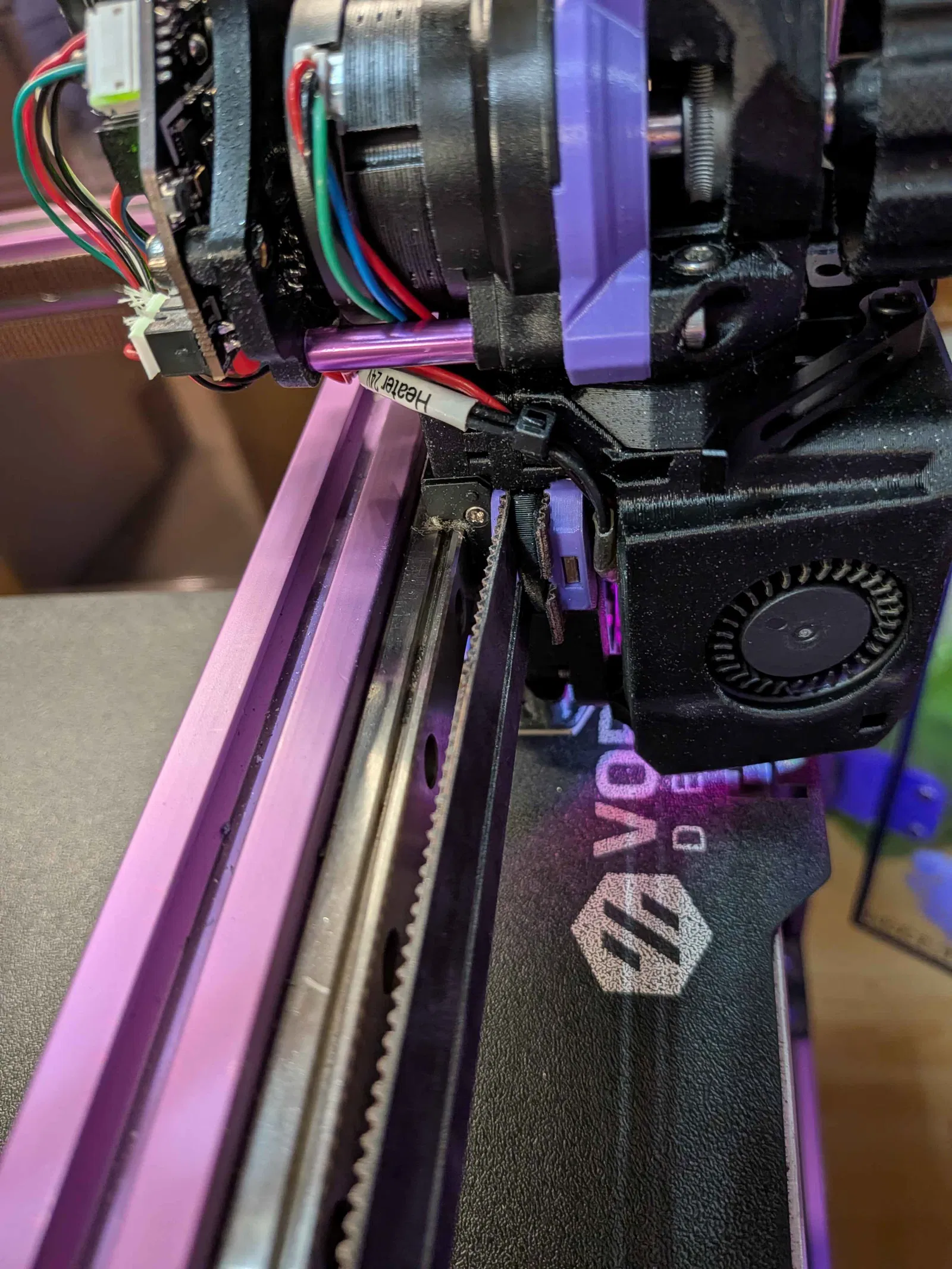

LƯU Ý! Hãy kéo căng đai xung quanh ống. Theo mình cách dễ nhất là bắt vít cố định 3 mảnh lại với nhau, căn chỉnh các đầu ở một bên, kéo vòng qua, rồi mới đặt ống vào sau để kiểm tra xem nó có khít không hay có khe hở nhỏ! Trong một trong các hình ảnh của mình, bạn sẽ thấy một khe hở nhỏ, đó là do mặt sau bị lỏng một răng!

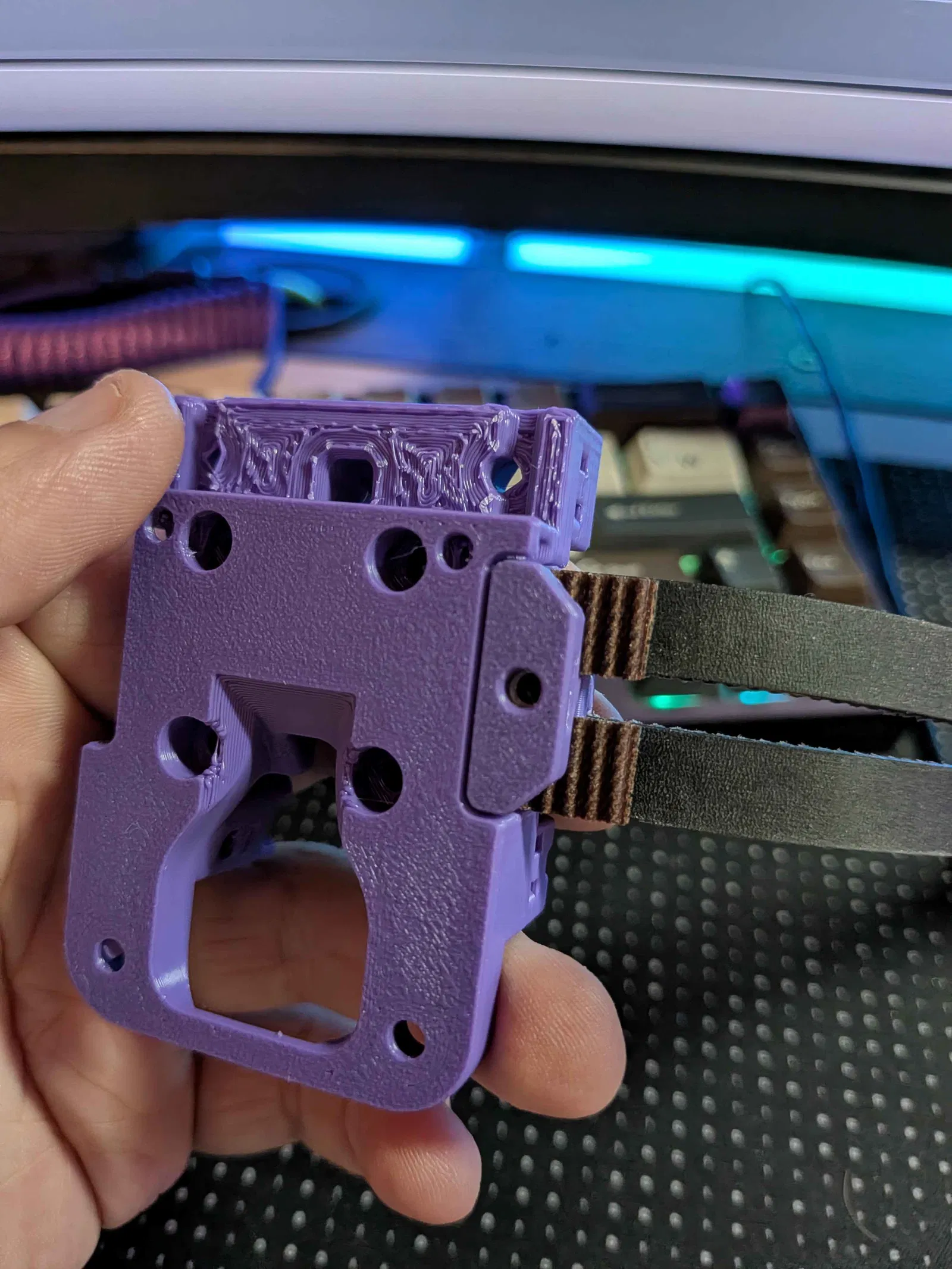

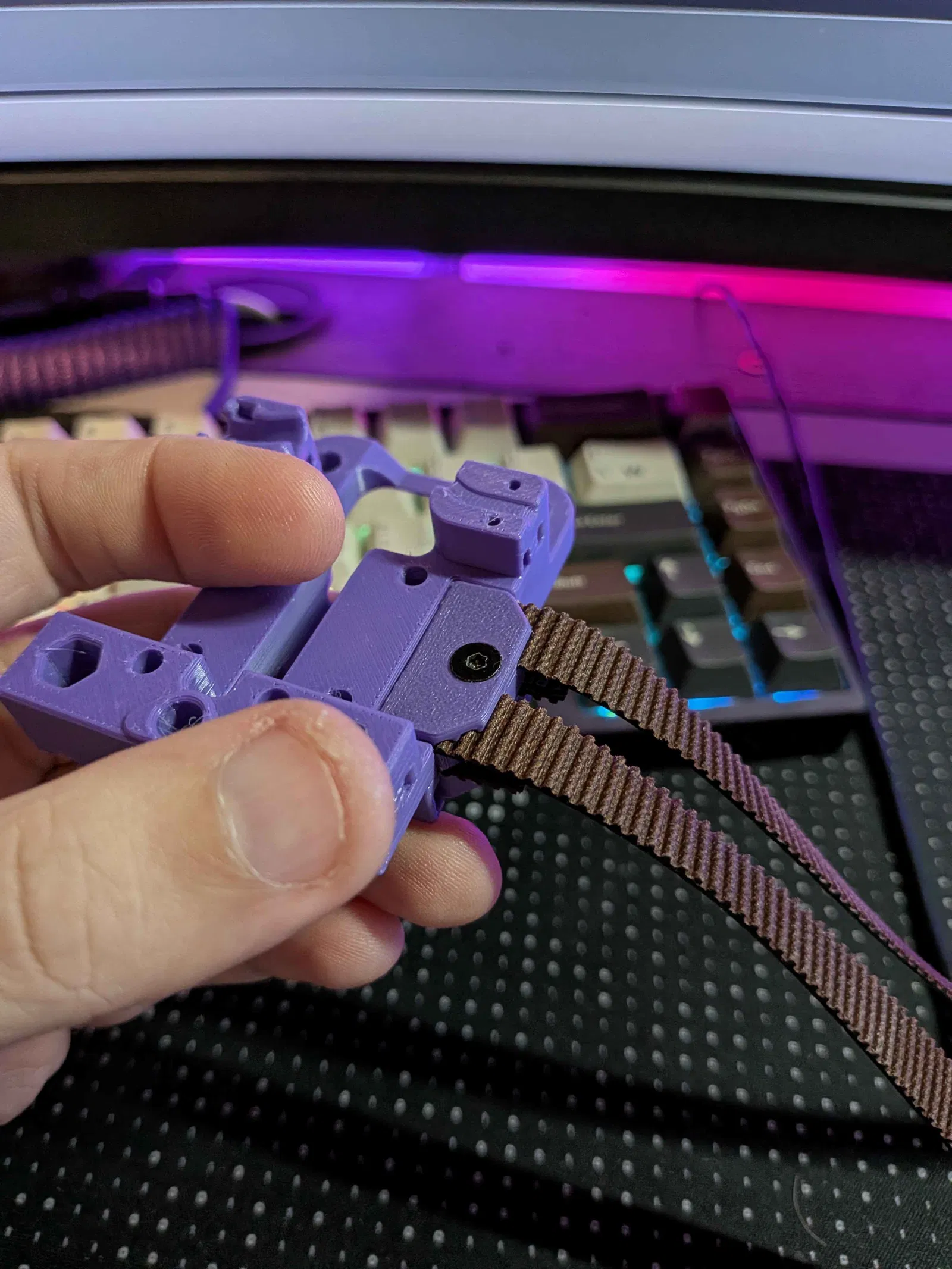

Sau đó hãy vặn chặt từ phía sau để khóa đai lại. Nếu miếng đệm phía sau hơi cong một chút thì cũng đừng lo nhé! Nó chỉ là bộ phận hỗ trợ phụ và sẽ được ấn phẳng, ép chặt vào đai bởi chính bộ khung khi lắp vào!

Hai lỗ phía trước ở trên cùng sử dụng đai ốc lục giác (M3 HexNuts) vì mình dùng mẫu khung cũ để thiết kế phần này, sau đó mới lắp các chi tiết còn lại từ bộ khung mới vào!
