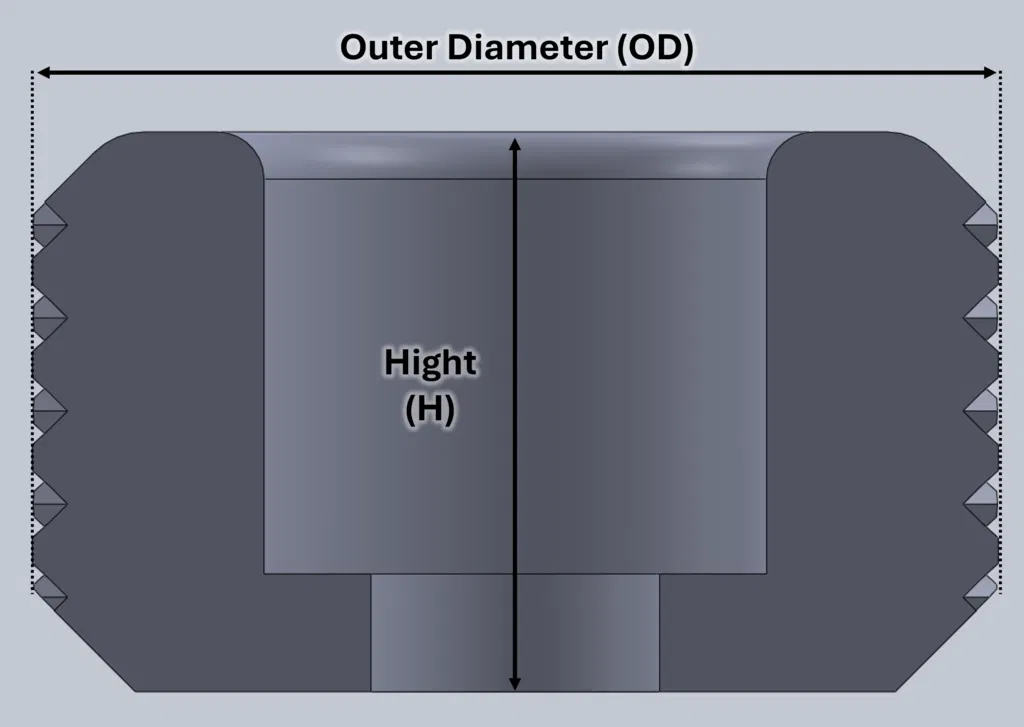

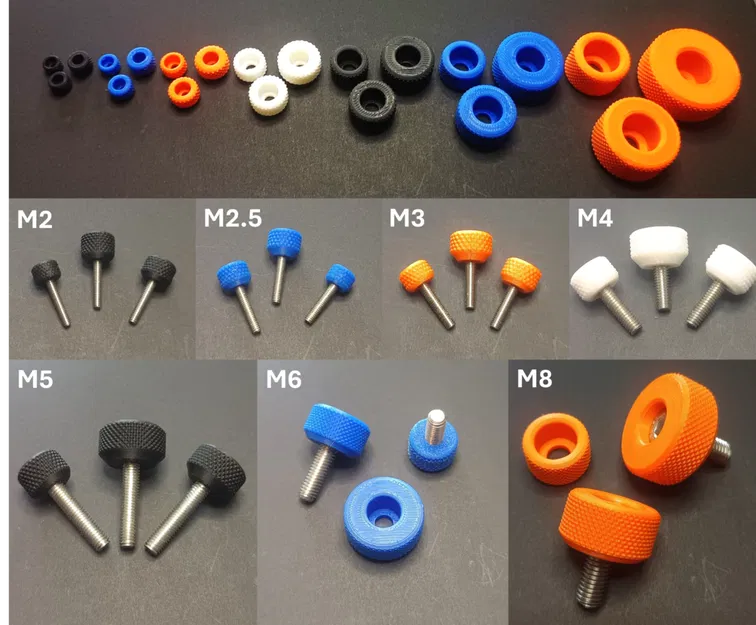

Đây là bộ sưu tập các núm vặn mà mình thiết kế cho các loại ốc vít từ M2.5 đến M8. Mình thường dùng chúng trong các bản thiết kế của mình để có thể điều chỉnh ốc vít mà không cần dùng đến dụng cụ. Các núm này được thiết kế riêng cho loại ốc vít lục giác chìm (internal hex screw) có đầu hình trụ tiêu chuẩn. Kích thước phần đầu vít được mô tả trong bảng ở hình ảnh thứ hai. Theo kinh nghiệm của mình, hầu hết các loại ốc lục giác chìm đều tuân theo các kích thước này, nhưng đôi khi bạn cũng sẽ gặp một số loại ngoại lệ. Với mỗi đường kính ốc, bạn sẽ có 3 tùy chọn kích cỡ: S, M hoặc L. Kích cỡ S được thiết kế nhỏ gọn nhất có thể, cỡ L giúp bạn có đủ lực để siết chặt ốc, còn cỡ M là mức trung bình phù hợp mà mình thường dùng mặc định.

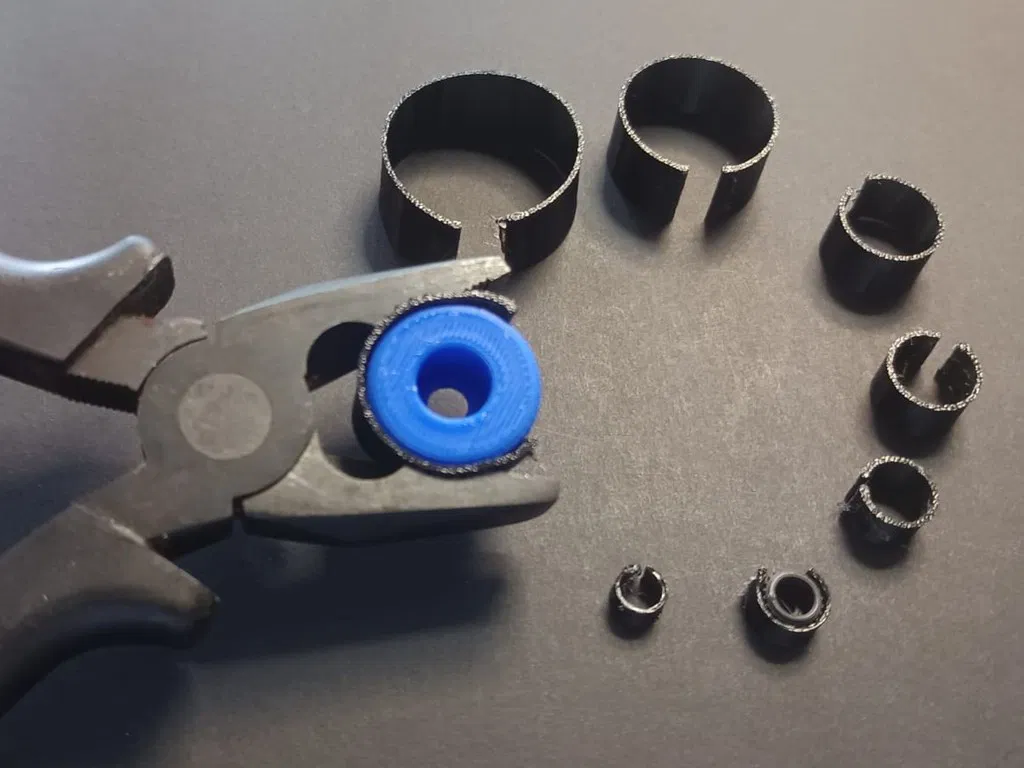

Trong các file STL, bạn cũng sẽ thấy một loạt các mô hình có tên là "TPU protection __ mm". Những món này được làm ra để giúp bạn cầm núm vặn bằng kìm mà không làm trầy xước nó khi bắt đầu lắp ốc, như đã minh họa trong hình thứ tư. Bạn nên in bằng nhựa TPU và cần chọn mẫu có kích thước lớn nhất nằm dưới đường kính ngoài của núm mà bạn đang dùng. Nếu bạn không dùng nhiều loại núm này thì chỉ cần lót một miếng giấy ăn là đủ... Các núm này được thiết kế để vừa khít với ốc nhưng mình thường thêm một giọt keo cyanoacrylate để giữ cho chắc chắn hơn.
Cách đây vài năm mình đã đăng một bộ sưu tập núm vặn (https://www.thingiverse.com/thing:5532943), nhưng hiện tại mình thường thích dùng các loại núm có khía (knurled) hơn vì chúng có độ bám tốt tương đương mà lại gọn gàng hơn.
