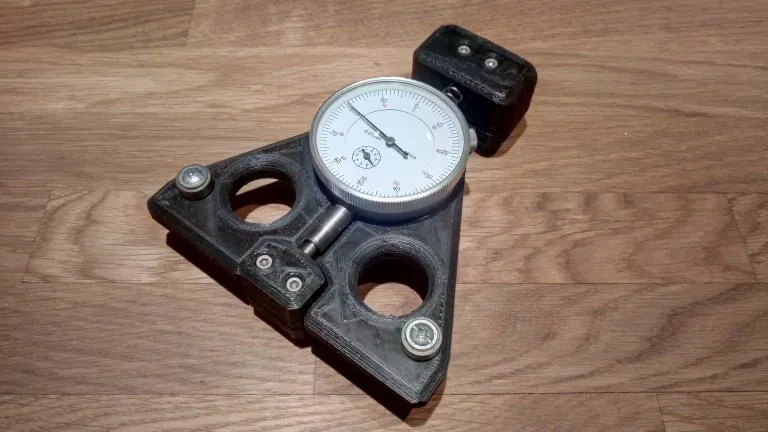

Tensiometer - Dụng cụ đo độ căng nan hoa xe đạp

Lưu ý:

• Dự án vẫn đang trong quá trình phát triển!!!

• Đừng sử dụng nếu bạn không có kiến thức chuyên môn về cơ khí xe đạp!!!

• Nếu bạn cần một dụng cụ đo chính xác, hãy mua sản phẩm chính hãng từ wheelfanatyk!

• Khi in ra, có khả năng kích thước không khớp với các linh kiện khác hoặc xảy ra lỗi kỹ thuật. Vì vậy, rất mong nhận được sự hỗ trợ của bạn để cùng phát triển bằng cách truy cập: https://www.thingiverse.com/groups/bike/forums/general/topic:28979#comment-1847641

• Nếu tay bạn hơi nhỏ thì có thể sẽ không cầm nắm sử dụng thiết bị này thuận tiện!

• Để biết độ căng của nan hoa (spoke tension), bạn cần hiệu chuẩn thiết bị bằng cách sử dụng đồng hồ đo lực kéo kết hợp với thiết bị đo độ căng nan hoa.

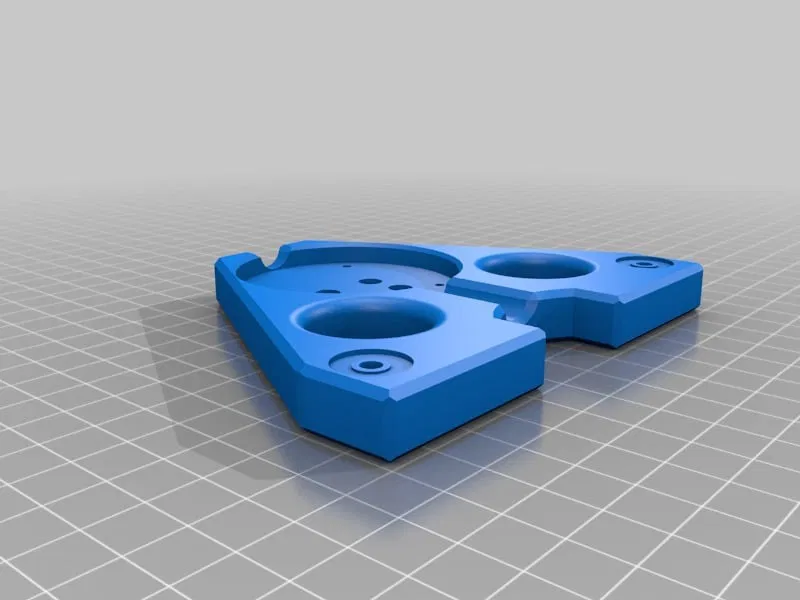

• Bây giờ bạn đã có thể in phần thân trên các máy in nhỏ với khổ in 120 mm x 120 mm.

• Bạn không cần in file "spacer" nữa (đã được tích hợp sẵn).

• Bạn cũng không cần dùng thêm "long đền M4 mỏng" (đã được tích hợp sẵn).

Bạn sẽ cần chuẩn bị thêm:

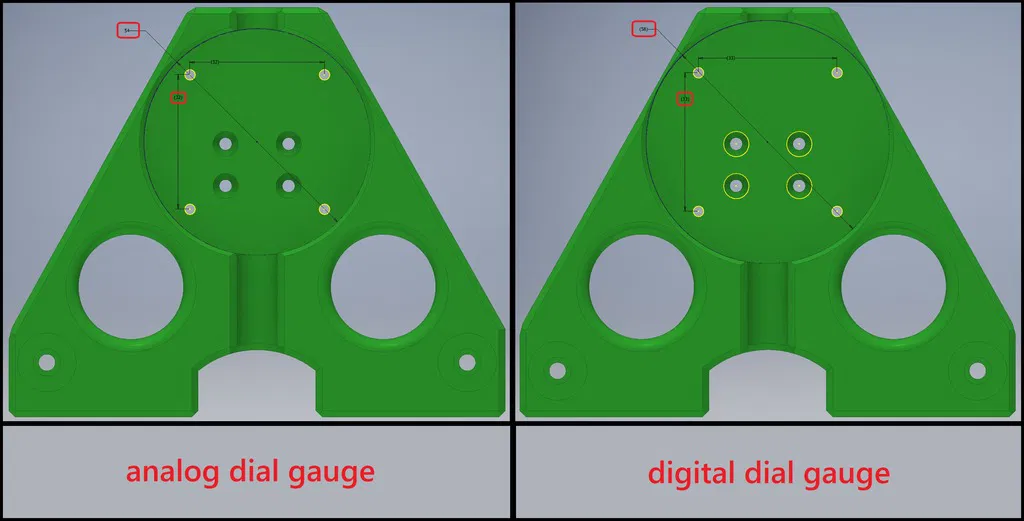

• 1* đồng hồ so (dial gauge) với hành trình khoảng 12,7 mm (phải vừa với phần thân của Tensiometer). Bạn có thể tìm mua hàng từ Trung Quốc như cái này hoặc dùng loại kỹ thuật số này.

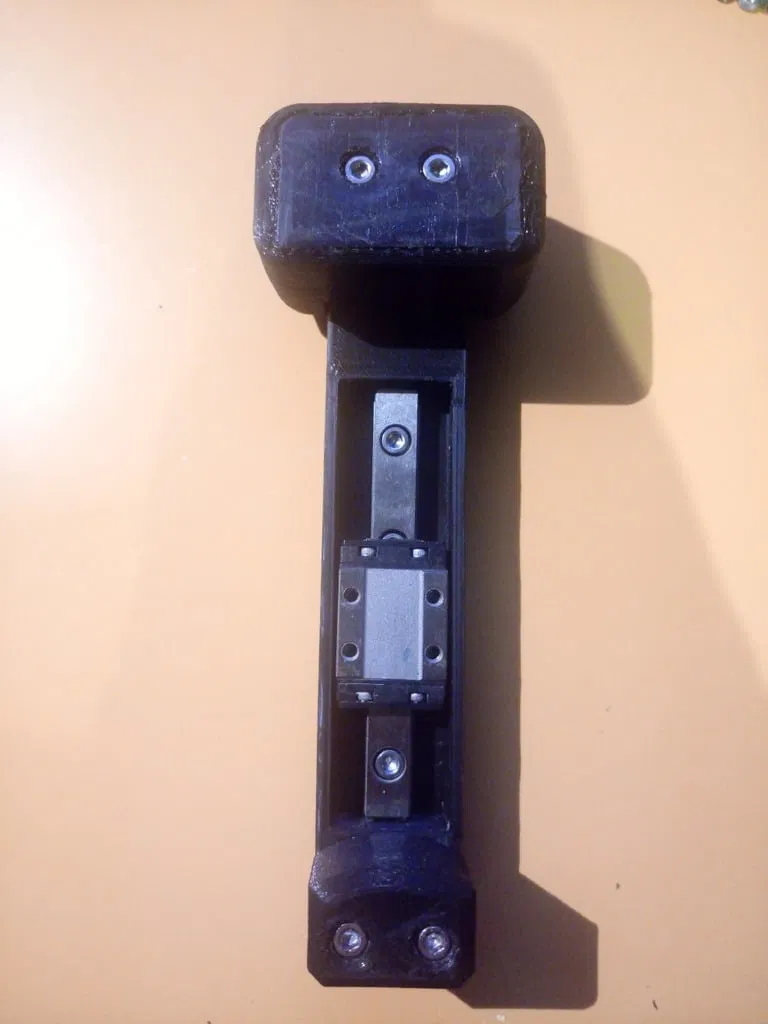

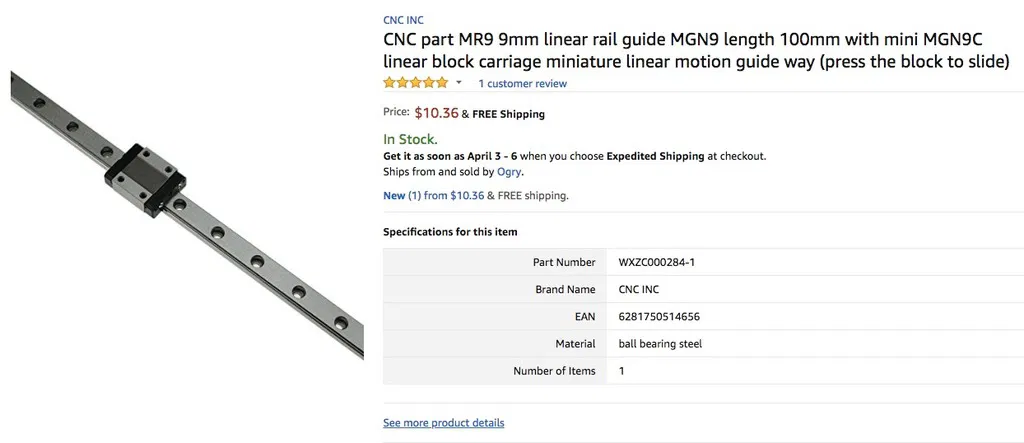

• 1* thanh ray trượt (linear rail): TSK LMBM9 - ray: 80mm (nên tìm mua hàng cũ sẽ rẻ hơn, hoặc mua loại giá rẻ như trong hình thứ 3. Có vẻ loại đó cũng dùng được nhưng mình không chắc chắn).
• 2* vòng bi 624 zz.

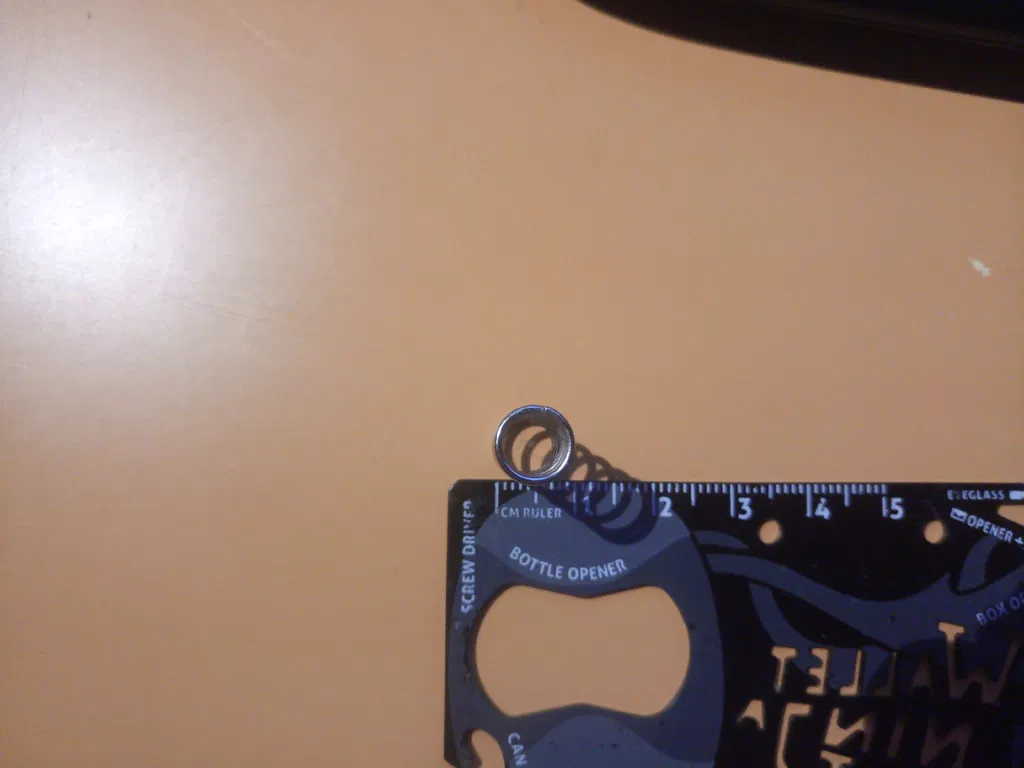

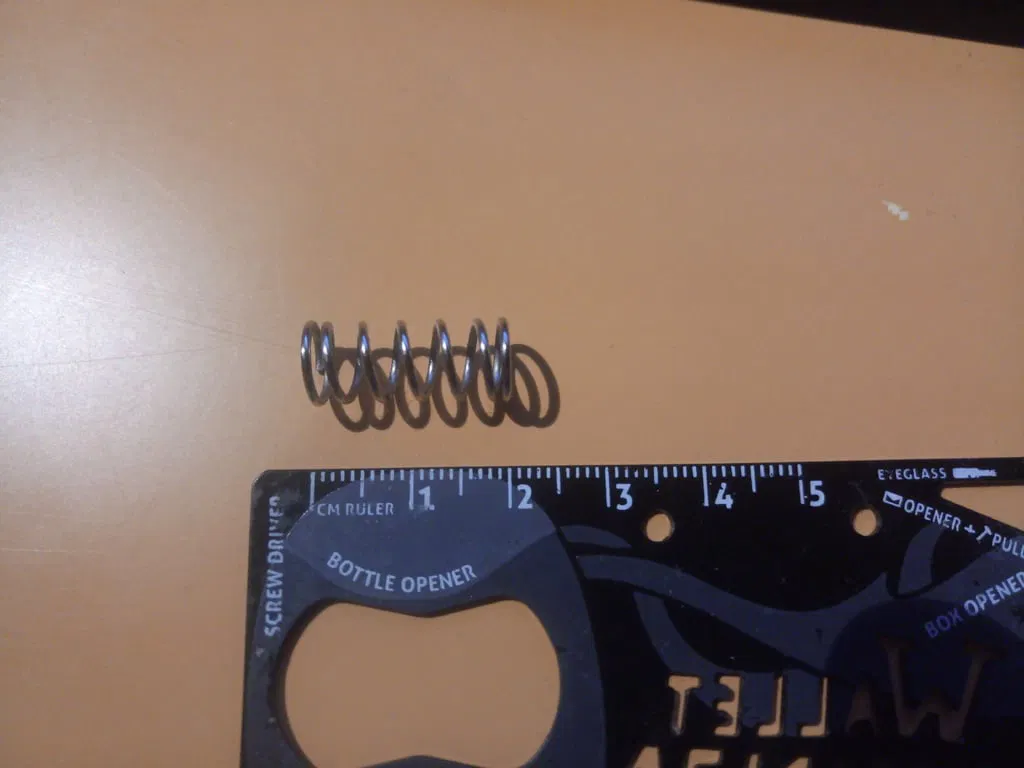

• 1* lò xo (chiều dài: 20 mm đến 25mm tùy loại đồng hồ so, đường kính ngoài: 9 mm, đường kính dây: 0,9 mm).
• 4* ốc vít M3 x 5mm đầu âm (countersink).
• 4* ốc vít M3 x 8mm đầu trụ lục giác (inbus).
• 4* ốc vít M3 x 30mm đầu trụ lục giác (inbus).
• 8* đai ốc M3.
• 4* ốc vít M2 x 6 mm (tùy thuộc vào loại đồng hồ so bạn dùng).
• 2* ốc vít M4 x 20mm đầu cầu (có thể dùng lục giác).
• 2* đai ốc M4.

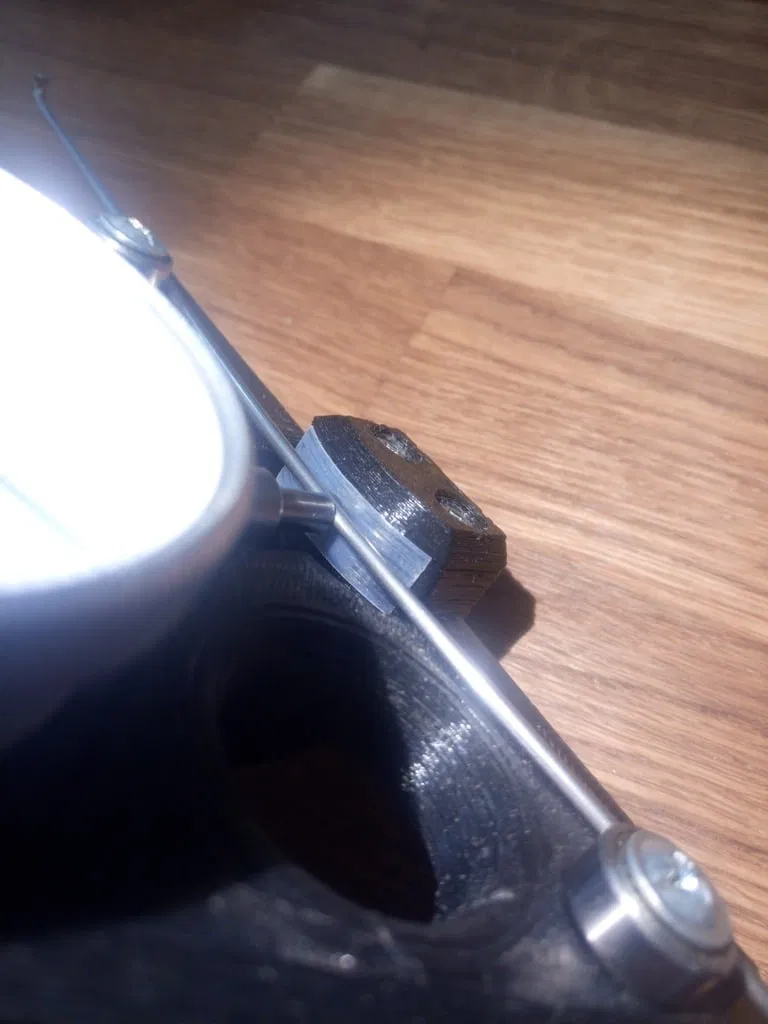

• Một đoạn nhỏ băng tan PTFE (dán vào phần chốt tiếp xúc với nan hoa để tránh làm hỏng chốt).
• Và một chiếc bánh xe để thực hành ;)

Hy vọng thiết bị này sẽ giúp ích cho những ai đam mê cơ khí xe đạp. Đúng như tâm nguyện của người sáng tạo ra nó. Xin cảm ơn Jobst và những người bạn của ông.

Đặc biệt cảm ơn cmh và QuangVuong đã cùng giúp phát triển thiết bị này!!!

Thông số in (Print Settings)

Máy in:

Prusa i3 plus

Bè in (Rafts):

Không quan trọng

Hỗ trợ (Supports):

Có

Độ phân giải:

0,2

Độ đặc (Infill):

20%

Ghi chú:

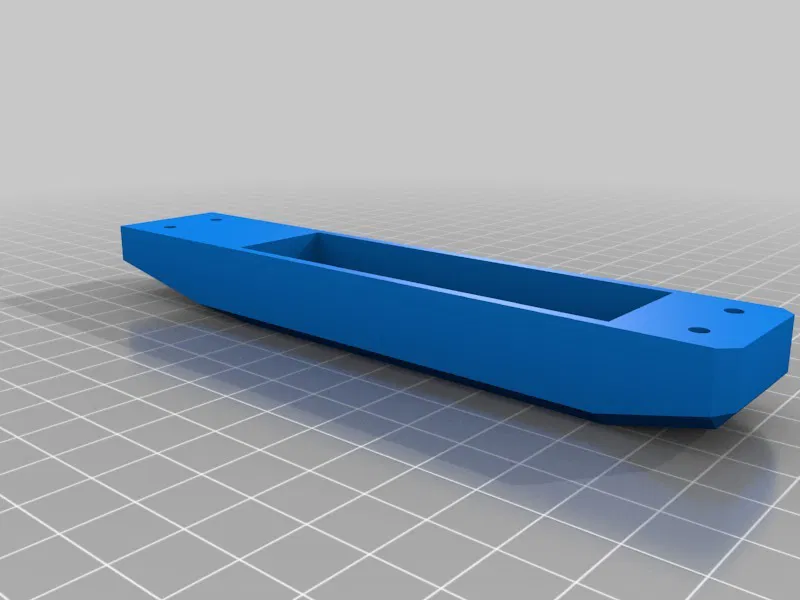

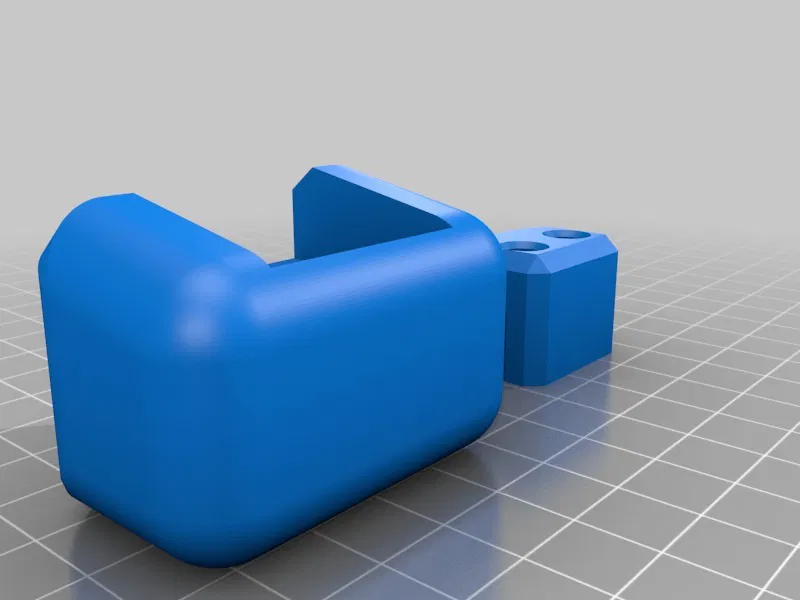

In bằng nhựa PLA, có thể dùng ABS cũng được. Chỉ cần thêm hỗ trợ (support) ở file "Tensiometer - Carriage".
