Con Lăn Cửa Lùa Có Thể Điều Chỉnh

Cửa lùa dưới bồn rửa nhà mình trượt không được mượt cho lắm. Ma sát giữa cánh cửa và đường ray quá lớn, nên mình đã thiết kế bộ con lăn có thể điều chỉnh này để chịu tải thay cho đường ray, nhưng vẫn để đường ray dẫn hướng cho cánh cửa. Con lăn dày khoảng 9,4 mm. Bạn nhớ kiểm tra xem kích thước này có vừa với tủ của mình không trước khi in nhé.

Con lăn này dùng bạc đạn 806, dùng loại in 3D cũng ổn, mình dùng mẫu này của Jerryie. Đừng in với chế độ Aligned Seam (đường nối thẳng hàng) nếu không bạn sẽ phải mài bớt đấy.

Hãy đăng ảnh sản phẩm của bạn nếu dùng mẫu này nhé! Lý do mình làm mấy cái này là vì niềm vui khi tạo ra thứ gì đó hữu ích cho mọi người! Mình rất trân trọng mọi phản hồi để có thể cải thiện con lăn cho nhiều loại tủ hơn!

Danh sách vật tư (cho mỗi con lăn)

1 ốc vít M3 dài 15mm (Nếu dùng ốc dài hơn thì cần thêm đai ốc, mình sẽ hướng dẫn ở phần lắp ráp) 2 đai ốc M3 1 vòng đệm (long đền) vừa với vít M3, rộng từ 7-10 mm 1 bạc đạn 806 Keo dán, hoặc vít nếu bạn muốn bắt vít vào cánh cửa

In ấn

Độ cao lớp in 0,2 mm Nhựa PETG Infill Gyroid 30% 3 đường bao (perimeters) Sử dụng tính năng Paint on Support cho "Phần còn lại" (The Other Part) như hình:

Lắp ráp

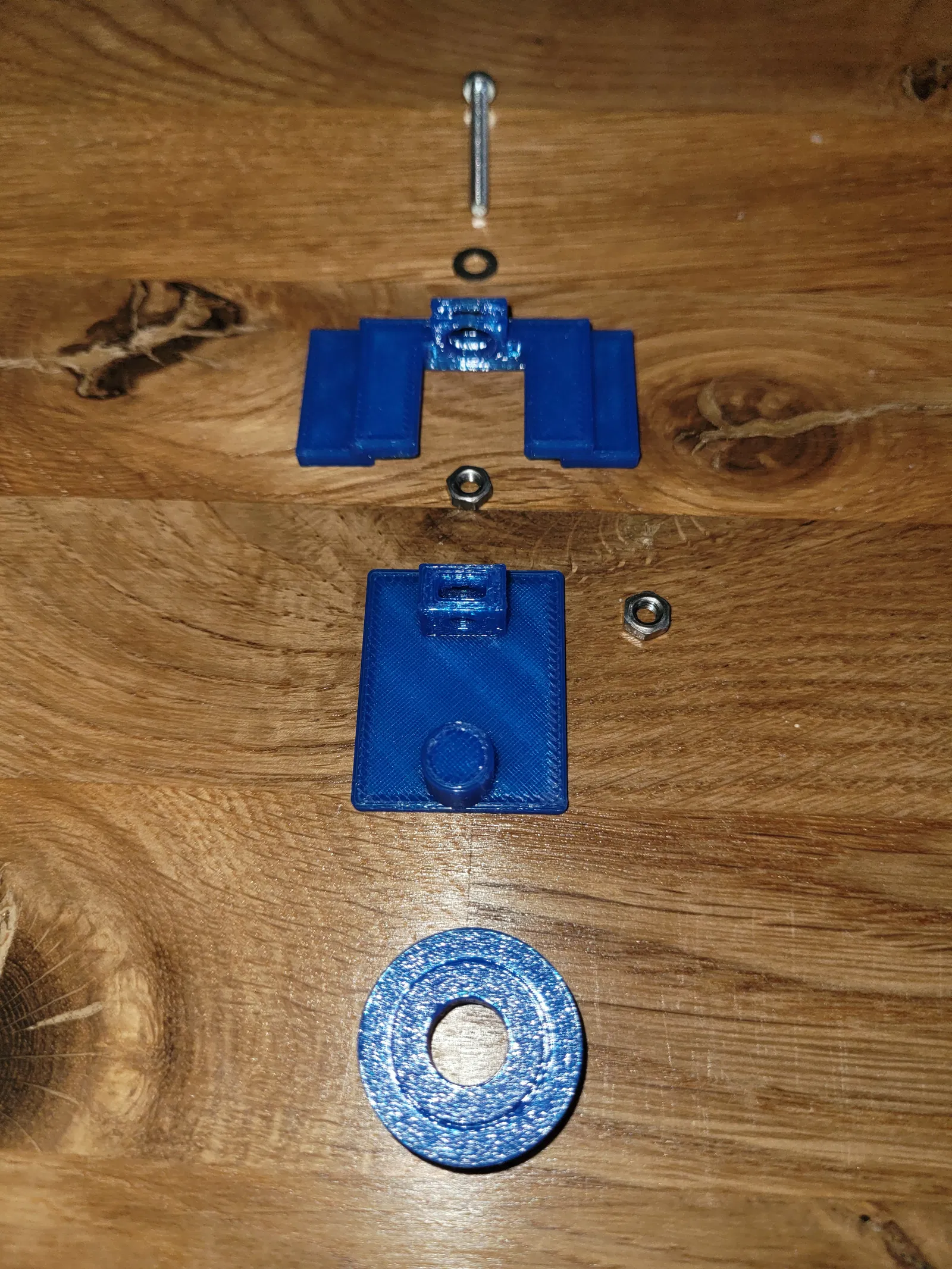

Ngoài bạc đạn cần thiết, con lăn gồm hai phần: "Phần bánh xe" (The Wheel Part) và "Phần còn lại" (The Other Part).

Phần bánh xe (The Wheel Part)

Lắp đai ốc M3 vào lỗ và canh chỉnh cho ngay ngắn. Gắn bạc đạn vào trục, nó sẽ khớp vào dễ dàng.

Phần còn lại (The Other Part)

Đầu tiên, lắp vòng đệm vào khe hở.

Ốc vít của mình hơi dài (25mm) nên mình phải thêm 3 đai ốc phụ, sau đó lắp như hình. Lý do sẽ rõ ở phần sau.

Bây giờ đến phần hơi khó một chút. Bạn cần lắp thêm một đai ốc nữa và siết chặt vòng đệm giữa đai ốc đó và đầu vít. Con ốc cần có khả năng xoay cả hai chiều mà không làm các đai ốc bị nới lỏng.

Mình đã dùng một cây tua vít nhỏ để giữ chặt đai ốc trong khi siết ốc, để vòng đệm bị kẹp chặt ở giữa.

Ốc vít, vòng đệm và các đai ốc lúc này đã có thể xoay mà không bị tuột.

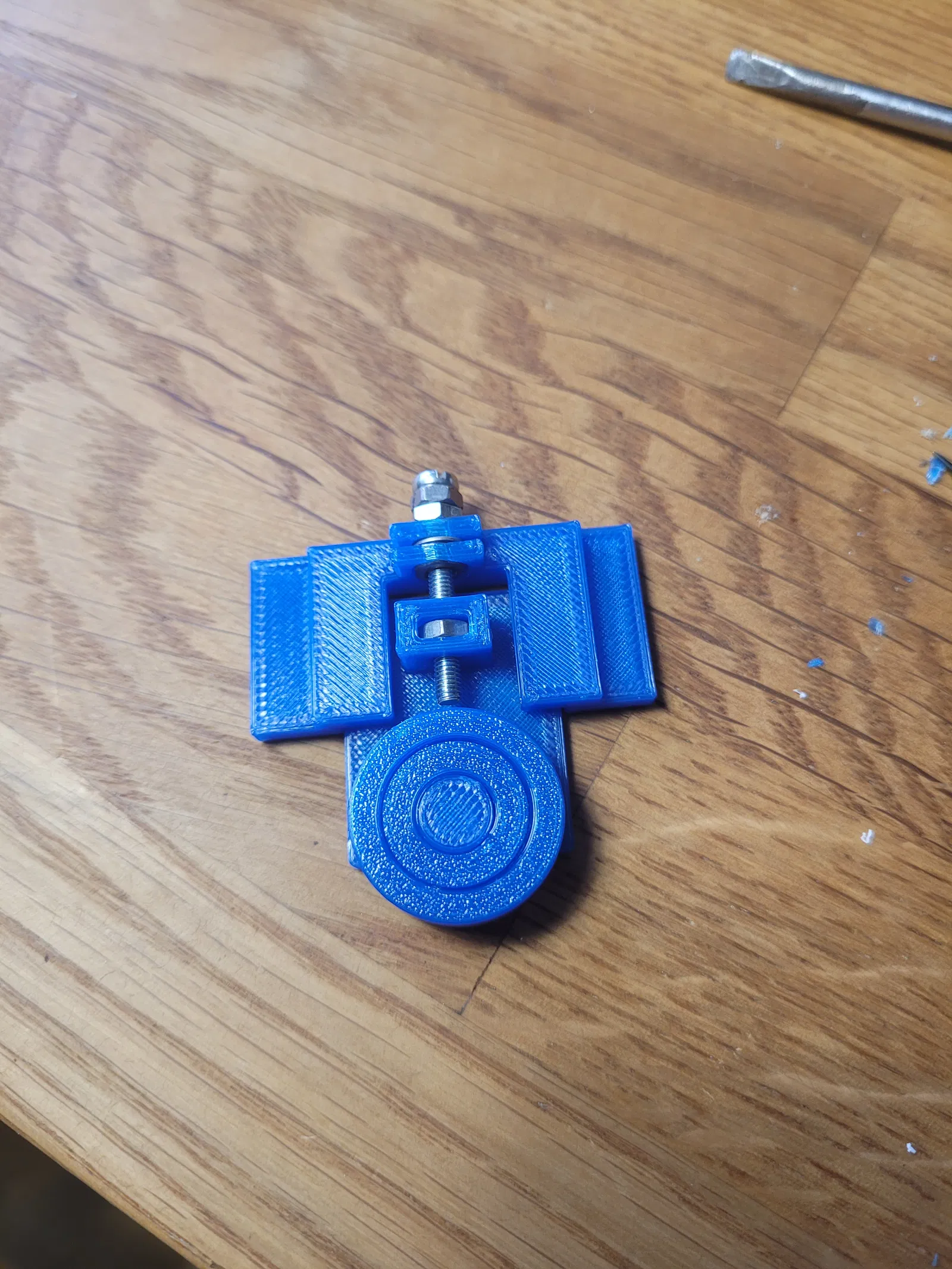

Bây giờ bạn chỉ cần vặn hai phần lại với nhau như hình. Nếu nới lỏng vít, bánh xe sẽ bị đẩy ra xa hơn; nếu siết chặt, nó sẽ kéo lại gần. Đây là cách điều chỉnh để cánh cửa nhấc lên khỏi đáy ray, nhưng không quá cao để bị trượt khỏi ray.

Nếu ốc của bạn quá dài, nó sẽ đâm vào bạc đạn. Hãy dùng ốc ngắn hơn hoặc thêm đai ốc.

Đây là bước bôi keo. Nếu bề mặt cửa tủ rất trơn, bạn có thể cần loại keo tốt. Súng bắn keo của mình chỉ trụ được vài ngày là con lăn rơi ra. Hãy dùng keo thật chắc chắn.

Trước khi dán vào cửa, hãy chỉnh bạc đạn về vị trí sát nhất, ướm thử vào mặt trong cánh cửa và đánh dấu vị trí. Tháo cửa ra, dán con lăn vào, lắp cửa lại rồi chỉnh độ cao phù hợp.

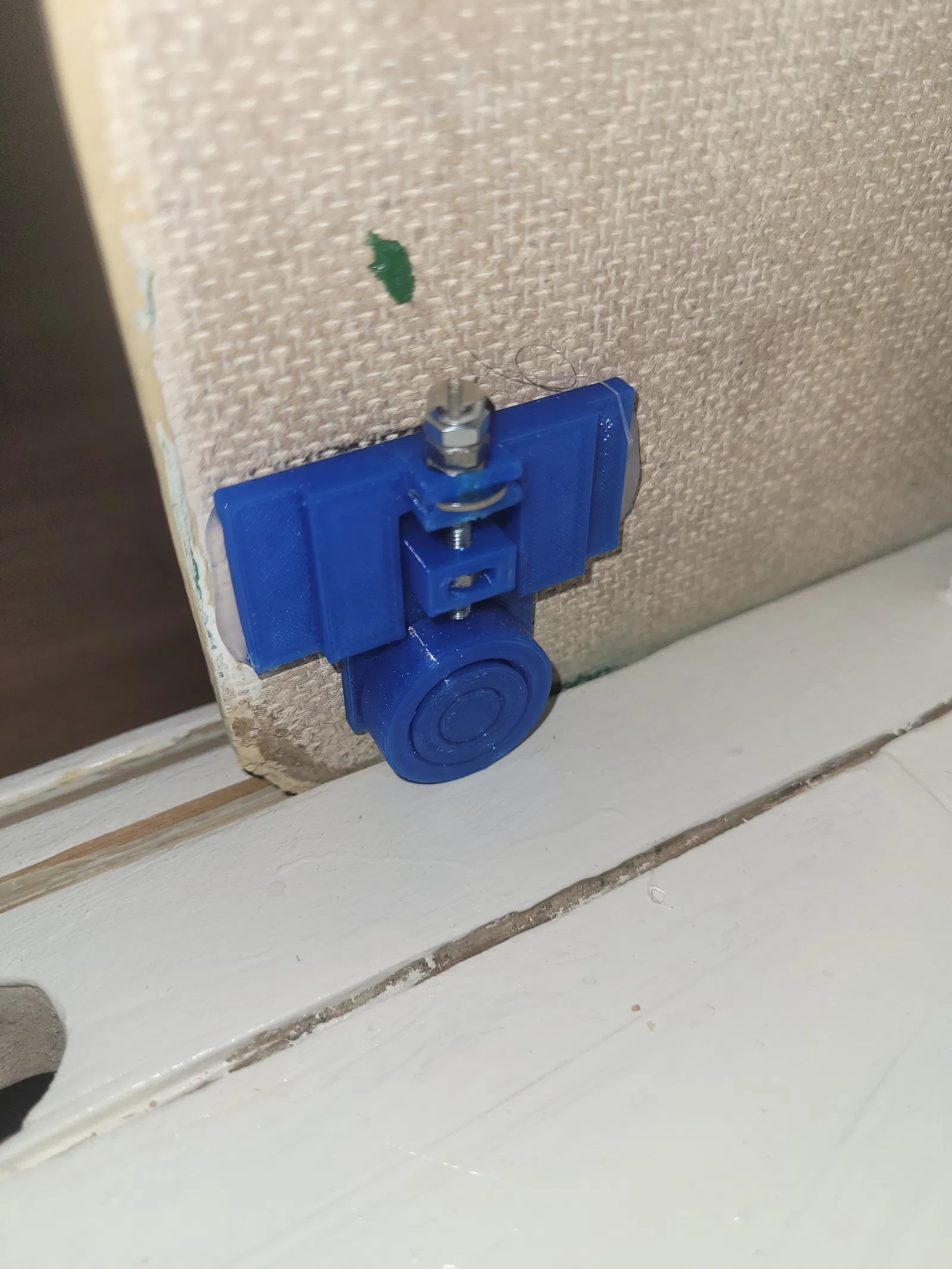

Đây là thành quả sau khi dán. Cánh cửa vẫn được ray dẫn hướng nhưng trọng lượng đã được bánh xe gánh, giúp trượt nhẹ nhàng hơn hẳn.

Mình chỉ việc xoay ốc để nâng cửa lên đến độ cao mà trọng lượng đặt lên bánh xe, nhưng cửa vẫn nằm trong đường ray.
