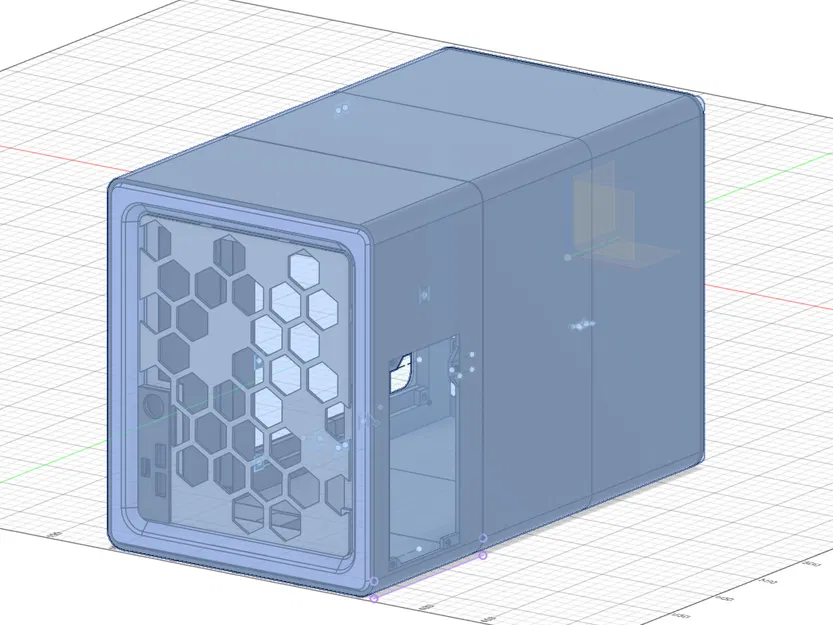

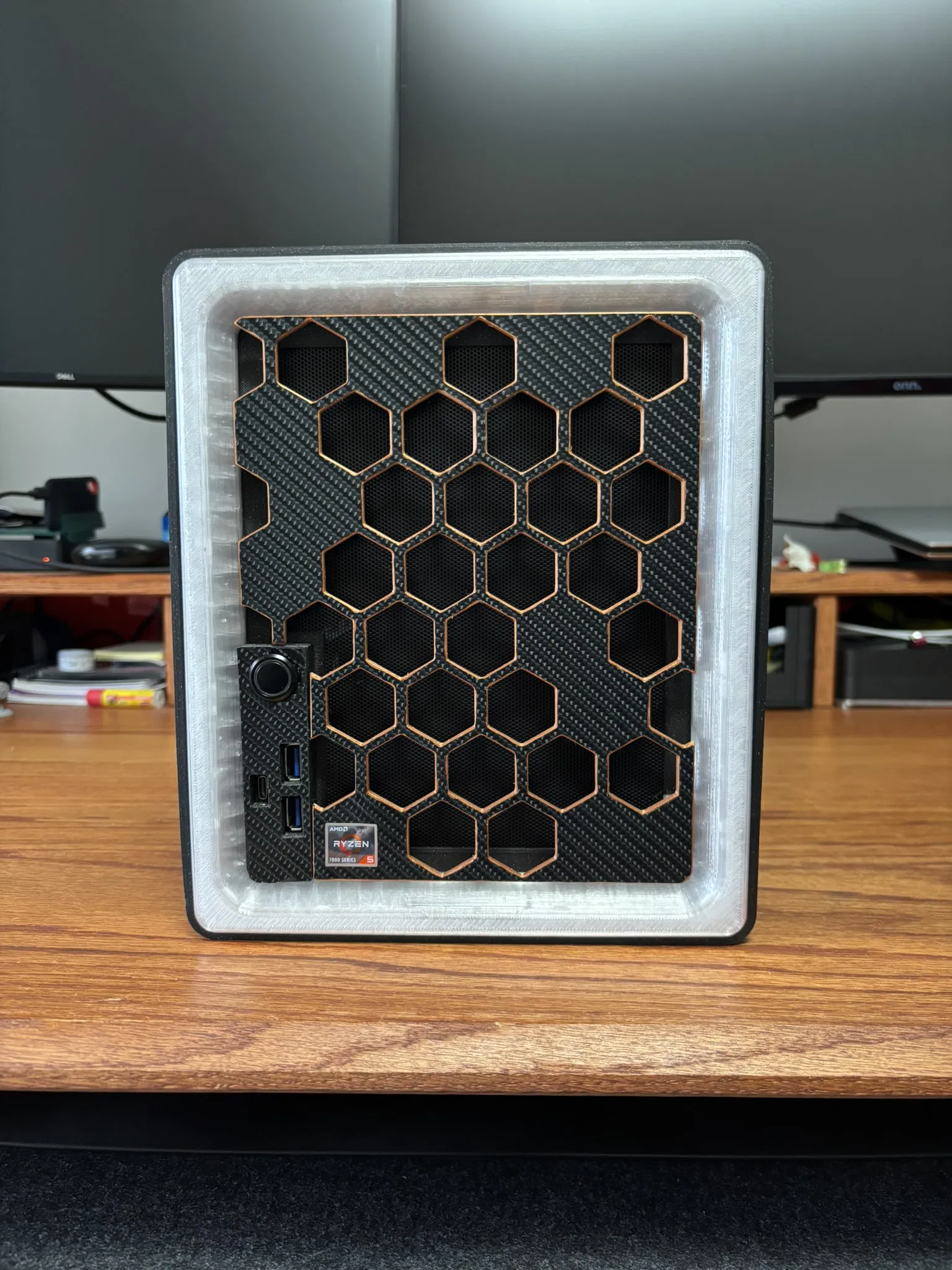

Vỏ máy tính mATX nhỏ gọn (20.6 Lít) tự thiết kế

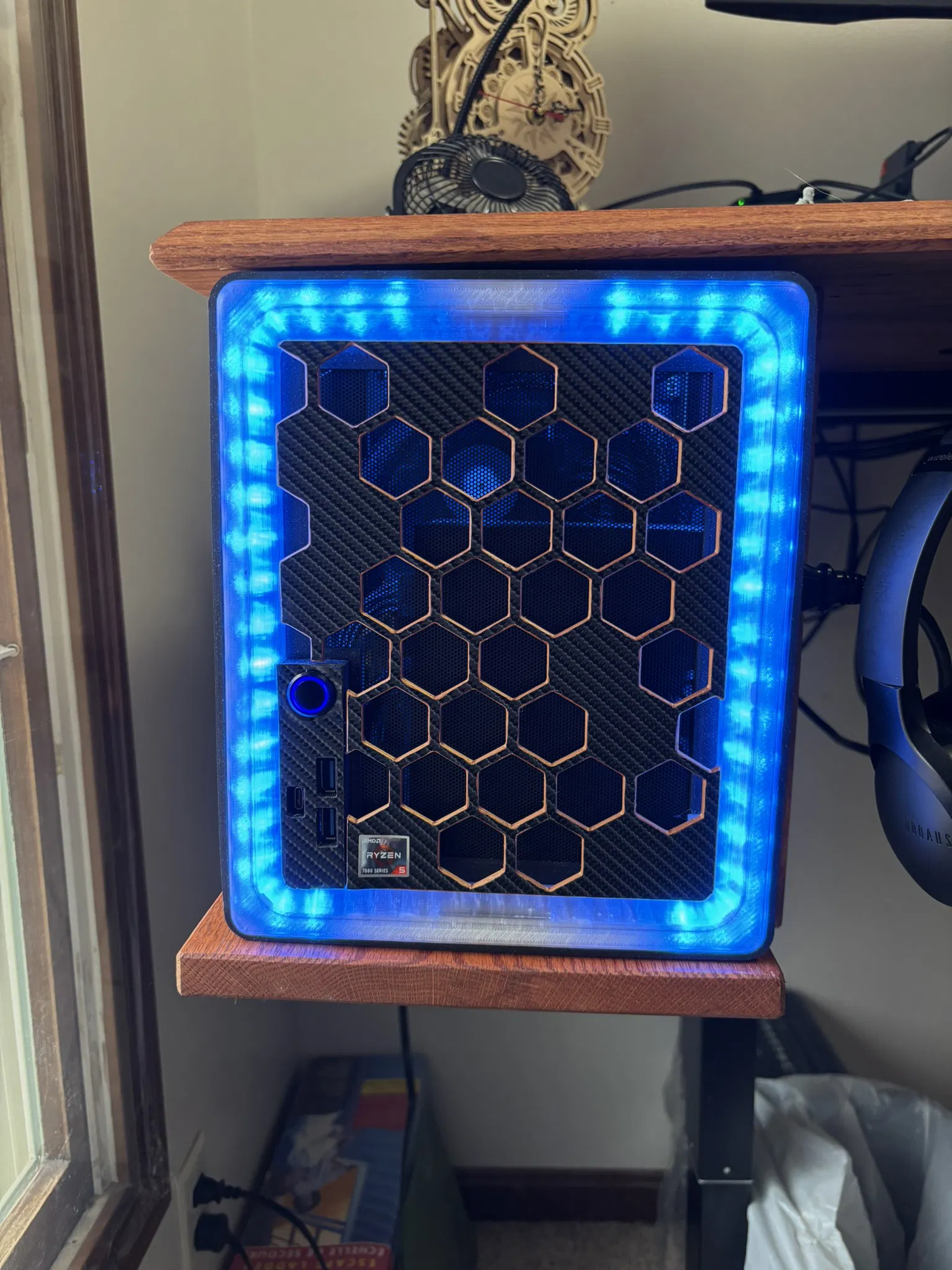

Mình tự thiết kế cái vỏ máy tính (case) này để nhét vừa khít vào cái bàn làm việc mình mới đóng, nhìn cũng khá ổn nên quyết định chia sẻ cho anh em cùng xem.

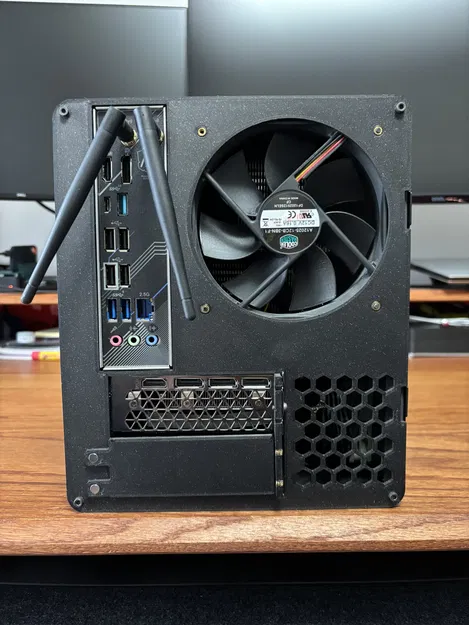

Phần thân case được in bằng nhựa PLA, miếng tán sáng làm từ PETG, còn tấm ốp lưng mainboard (motherboard back plate) thì mình dùng ABS. Thú thật là mình không tin tưởng dùng PETG cho tấm ốp lưng mainboard lắm, nhưng mà tùy gu của mỗi người thôi.

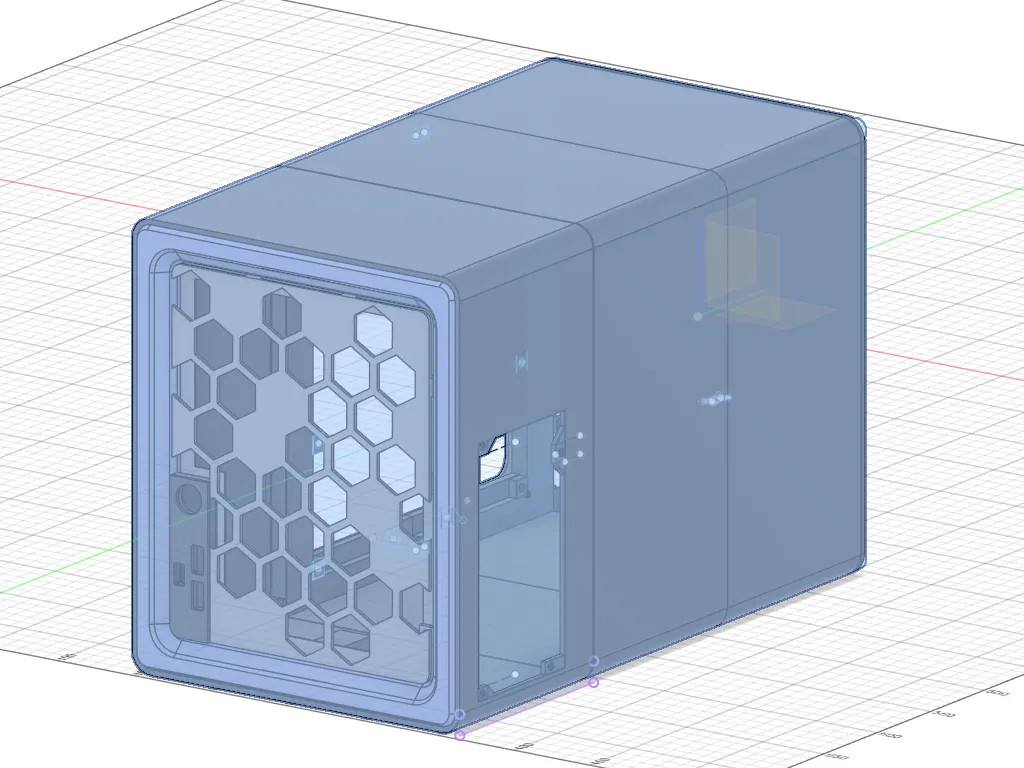

Thiết kế này mình lấy cảm hứng từ một mẫu case ITX của makerunit, anh em có thể xem ở đây:

Mình tập trung tối ưu luồng không khí (airflow) tốt nhất có thể cho case này. Mình có nhờ ChatGPT tính toán độ dày và luồng gió cho hợp lý. Case này mình đã dùng được khoảng 4 tháng rồi, không gặp vấn đề gì về nhiệt độ, không bị nghẽn (throttling) phần cứng hay bị cong vênh do nhiệt cả.

Thông số in khuyến nghị: 4 lớp tường (walls) 4 lớp trên và dưới (top and bottom) Độ đặc (infill) 40% dạng Cubic

Mình có bổ sung thêm một vài linh kiện thay thế là lưới tản nhiệt và khung gắn nguồn (power bracket).

Danh sách linh kiện (BOM)

Filament:

• 2 x FLASHFORGE PLA Filament 1.75mm Galaxy Matte Black (nhựa có ánh kim bạc) https://a.co/d/0iO4TnTQ
• Official Creality PETG 1.75mm Transparent https://a.co/d/0h3alxUa
• Paramount 3D ABS Filament Graphite Gray https://a.co/d/02Vwn1Zy

Phần vỏ máy:

• Nút nguồn STARELO 16mm kèm đèn LED xanh https://a.co/d/09FXVEFU
• Nam châm tủ lạnh 6x3mm (100 cái) https://a.co/d/05ZwRaBM
• 2 x Dải đèn LED ARGB https://a.co/d/0cOTdVqo

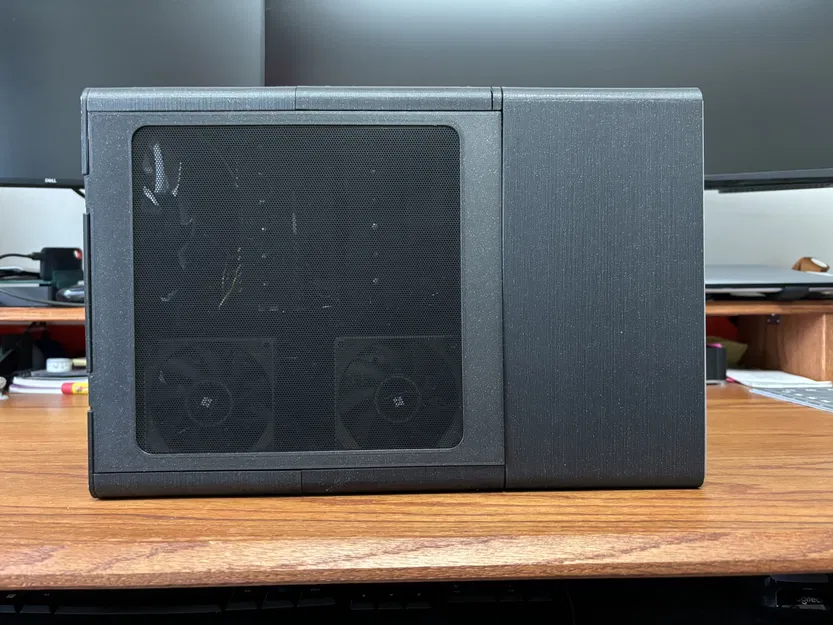

• Lưới lọc bụi từ tính MoKo 400x300mm https://a.co/d/0aC9ZoHv

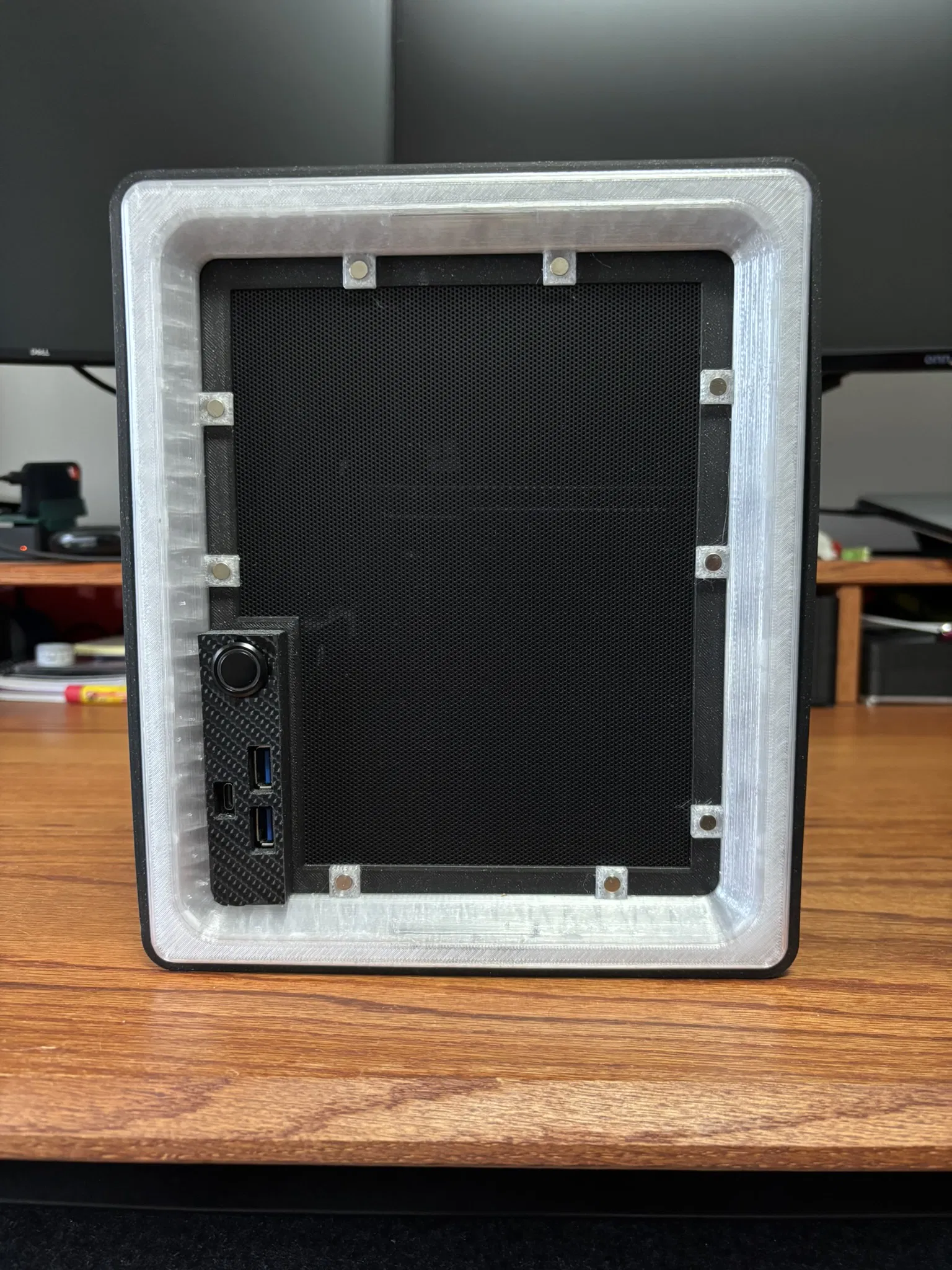

• Cáp chuyển đổi mặt trước GRAUGEAR USB 3.2 Gen2x2 Type-C https://a.co/d/0dkxODIi
• 300 ốc cấy (heat set inserts) M3x5xL4 https://a.co/d/09DStNGn

Ốc vít:

• M3x8 x28 cái
• M3x20 x6 cái (cho quạt 80mm)
• M3x30 x4 cái (cho quạt 120mm)

Quạt:

• Cooler Master MF120 Lite 120mm https://a.co/d/06xuTpqb

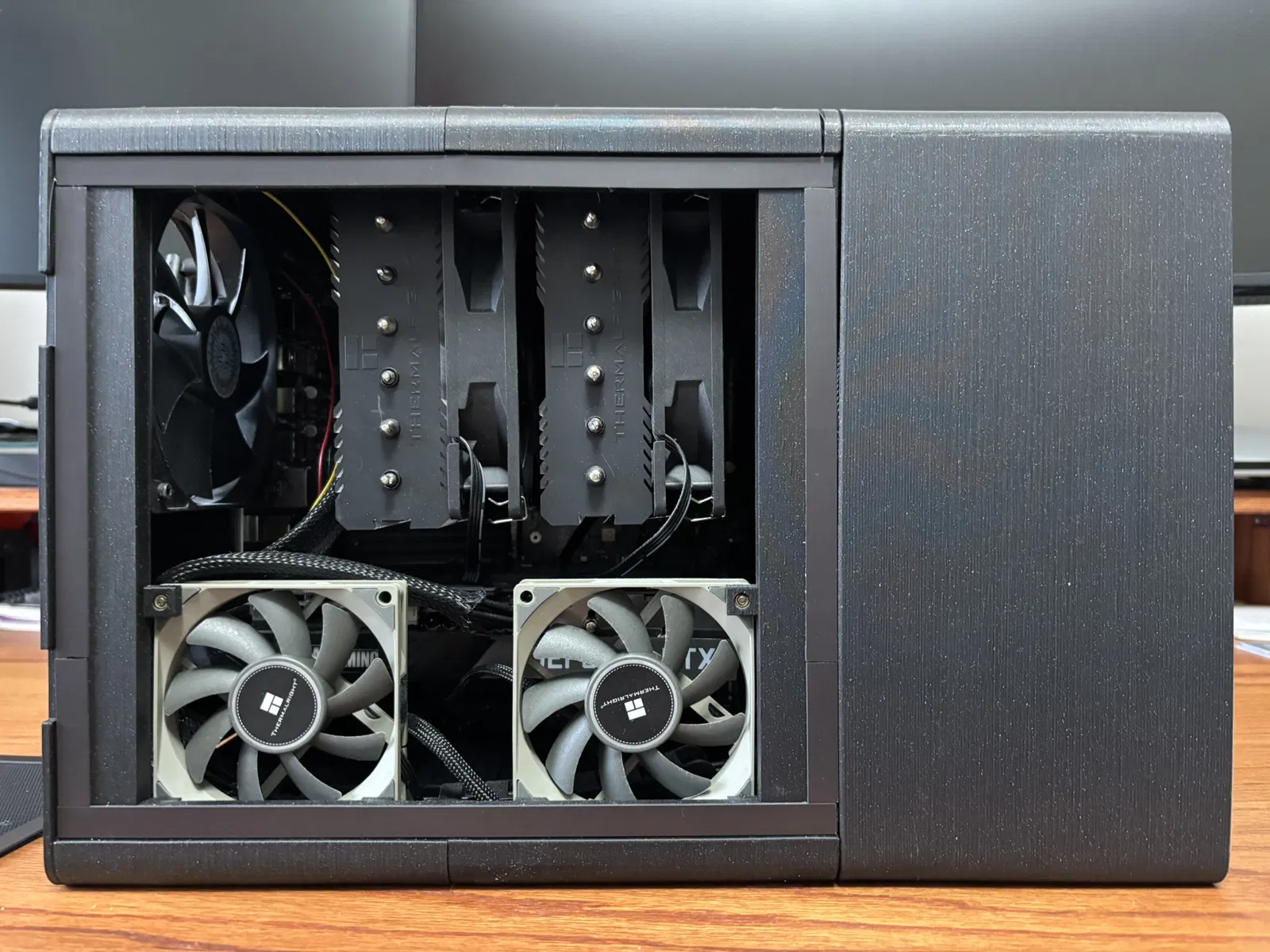

• 2 x Thermalright TL-8015 80mm https://a.co/d/0bHC8xJn

Quản lý cáp:

• Xích dẫn cáp nhựa 10x15mm https://a.co/d/07lUoaJG
• Ống bọc lưới chống cháy https://a.co/d/0irjEkQd

Cấu hình phần cứng tham khảo:

• Main: ASRock B650M PG Lightning WiFi
• CPU: AMD Ryzen 5 7600X
• SSD: Samsung 990 PRO 1TB & 9100 PRO 2TB
• Tản nhiệt: Thermalright Peerless Assassin 120 SE

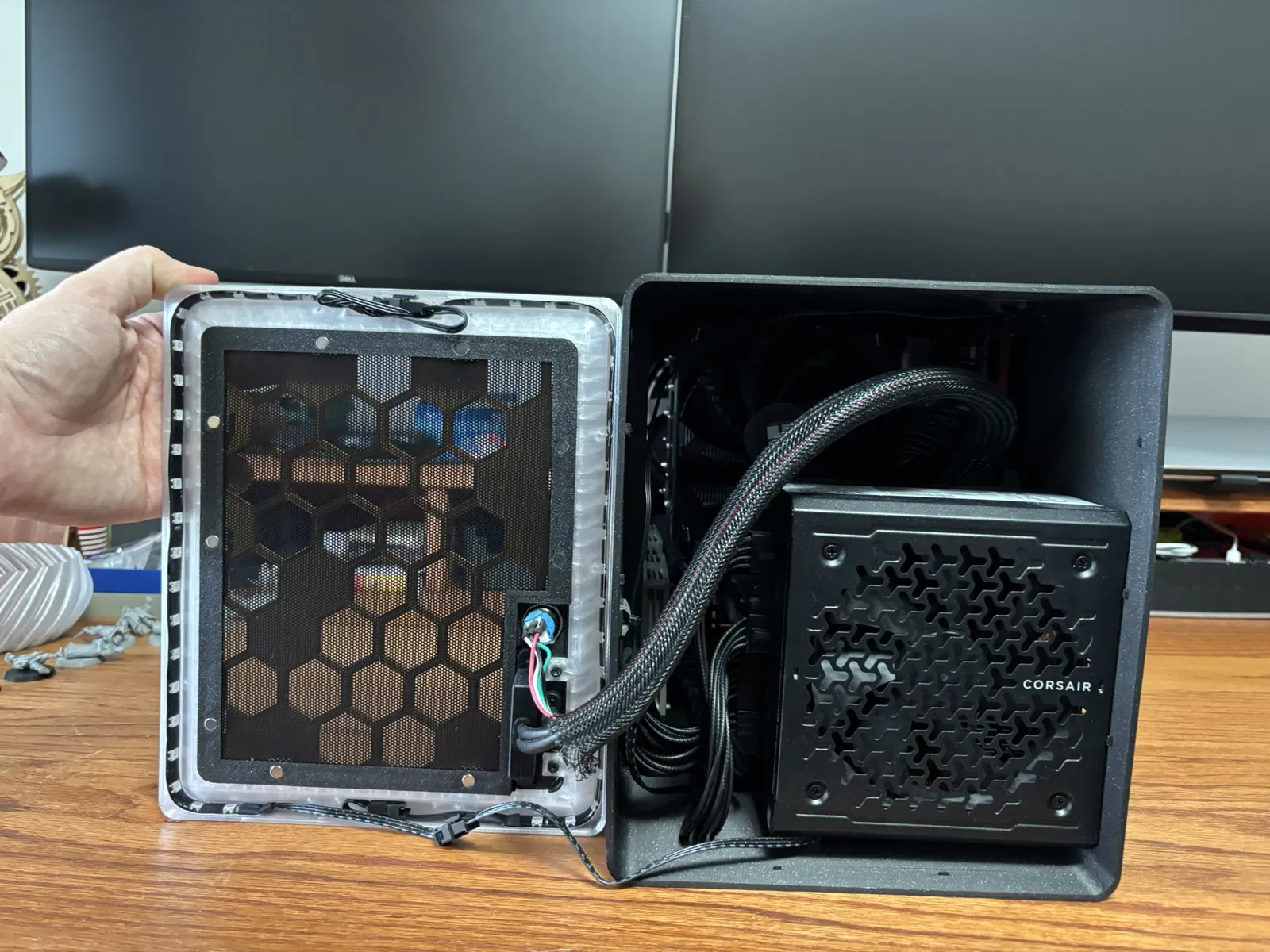

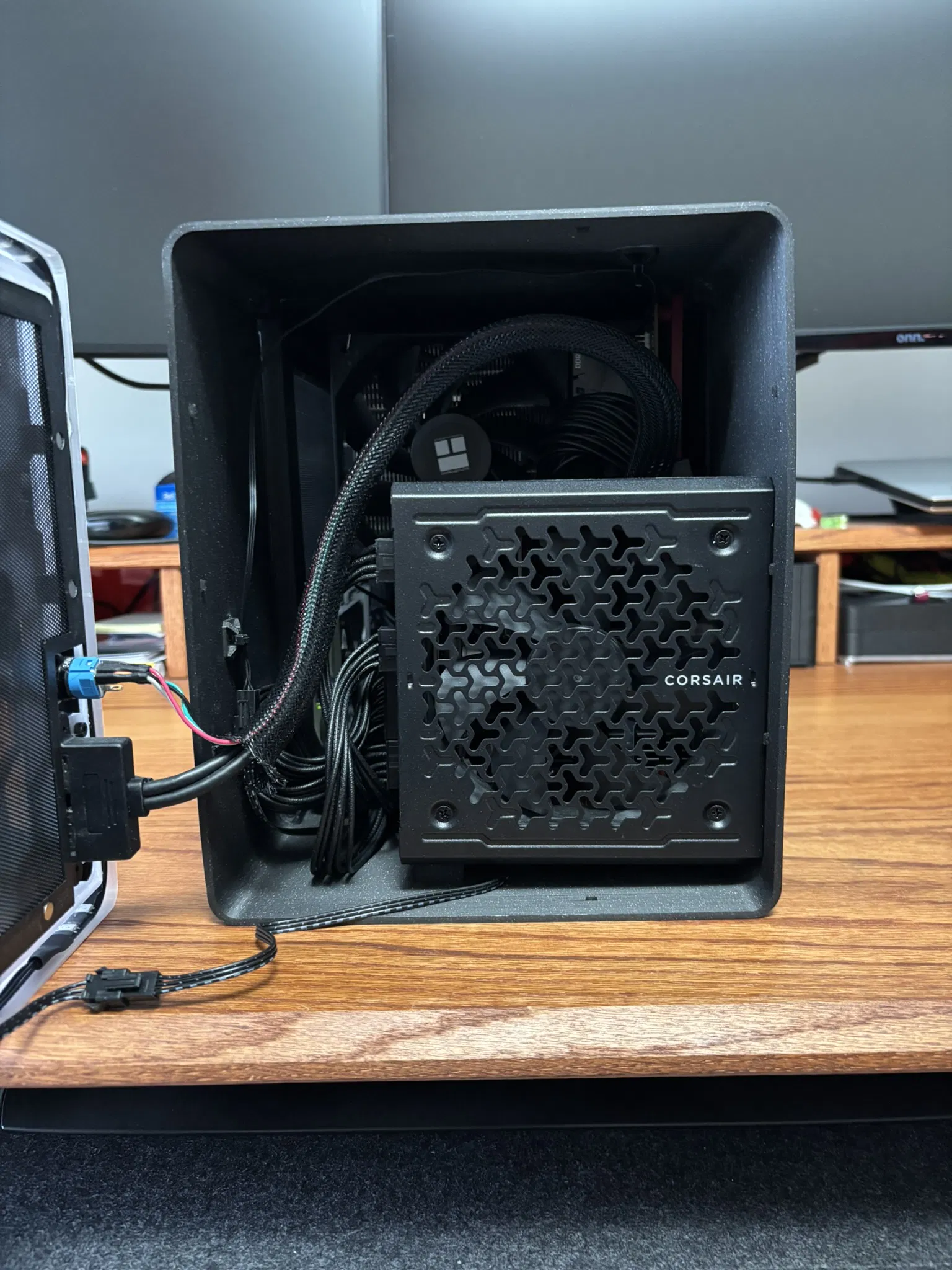

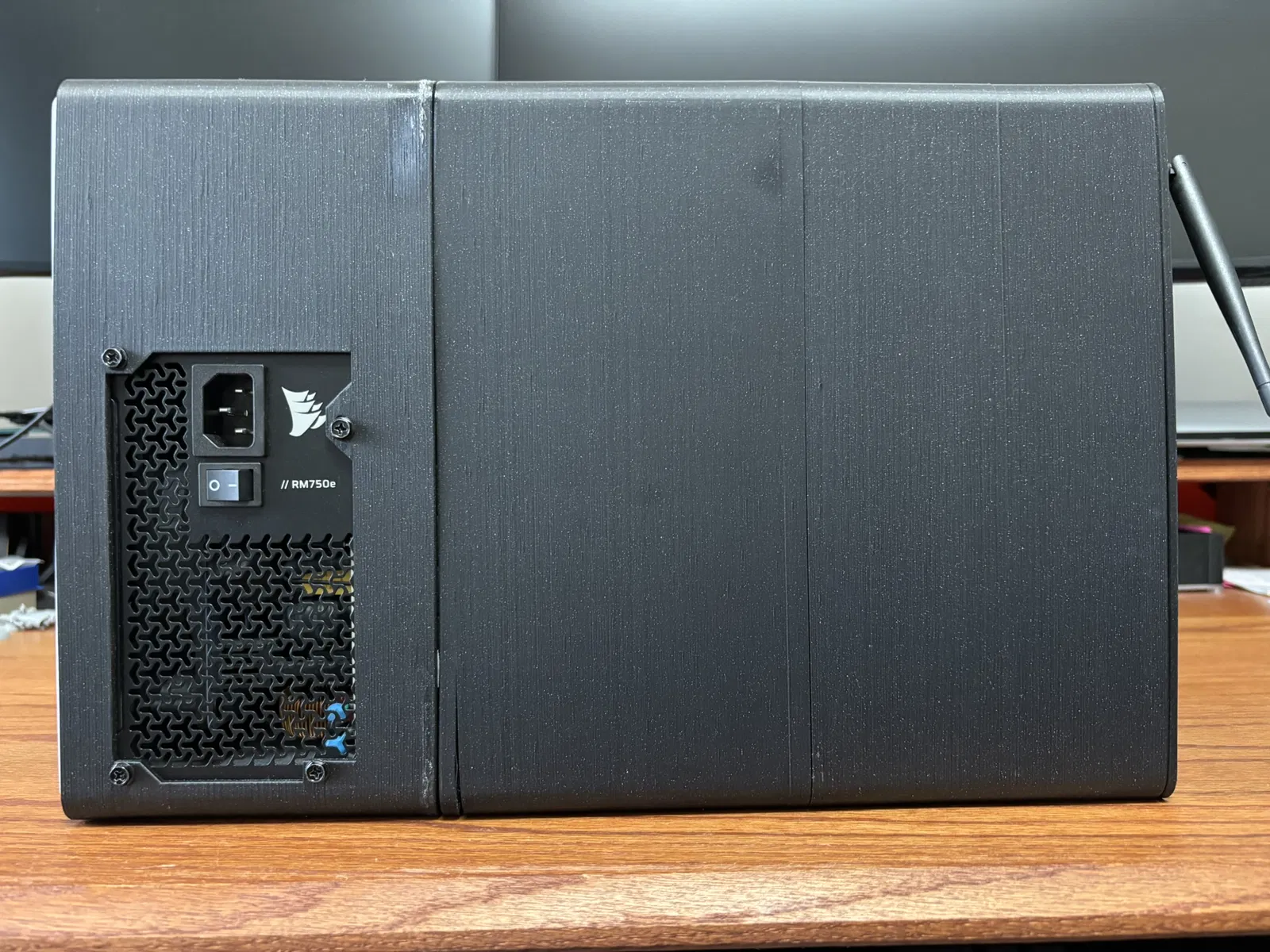

• Nguồn: CORSAIR RM750e (2025) ATX 3.1
• Keo tản nhiệt: ARCTIC MX-4

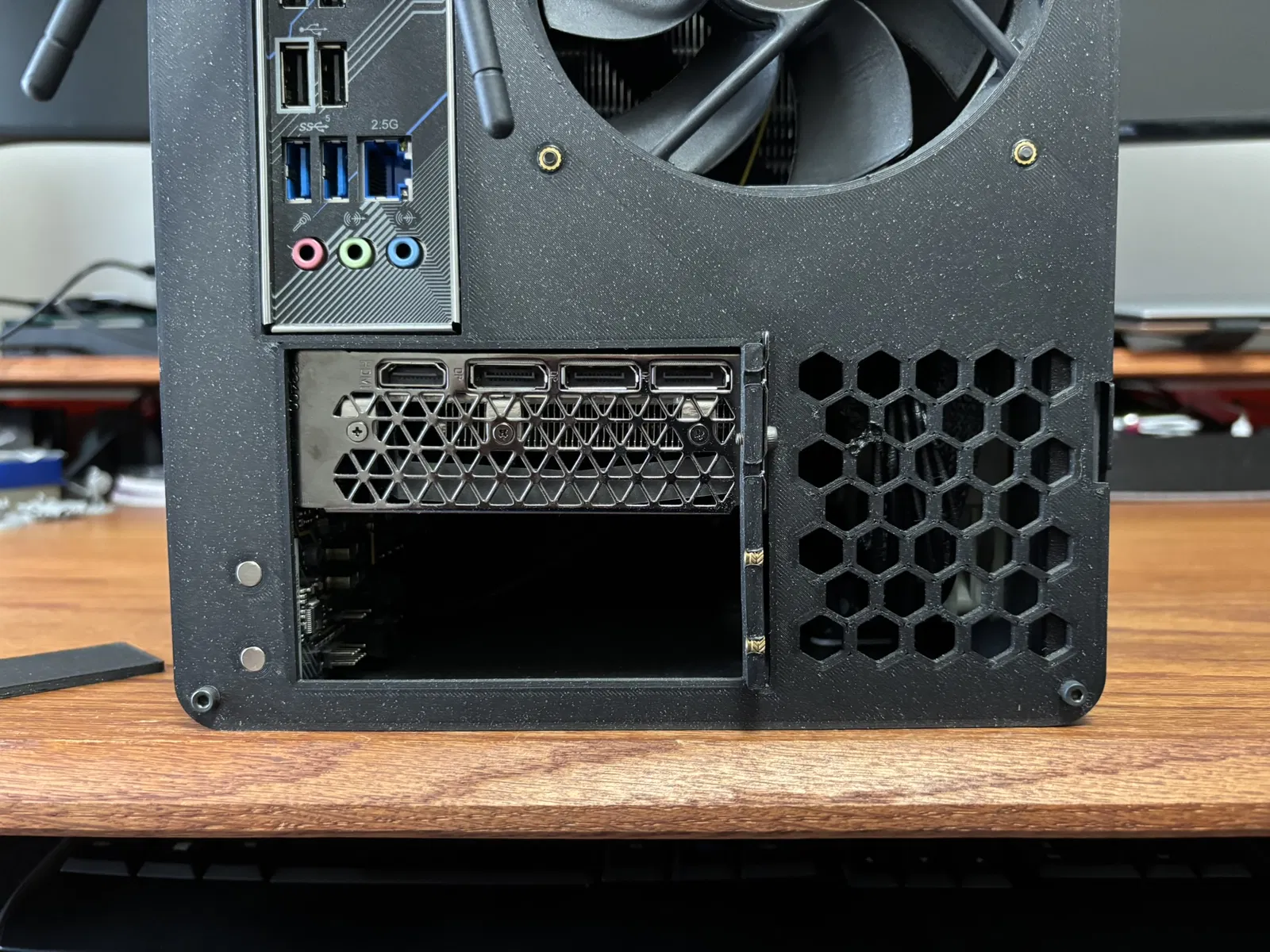

• Card đồ họa: RTX 3060 12GB
• RAM: 32GB DDR5
