Núm vặn vòi sen điều nhiệt (Thermostatic shower knob)

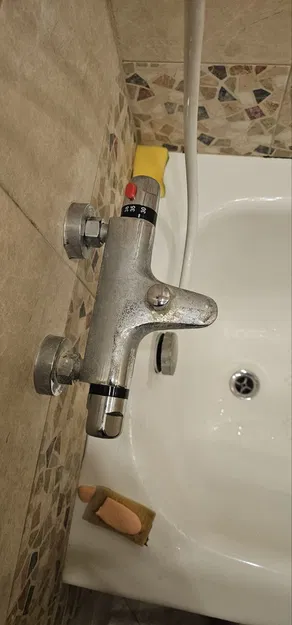

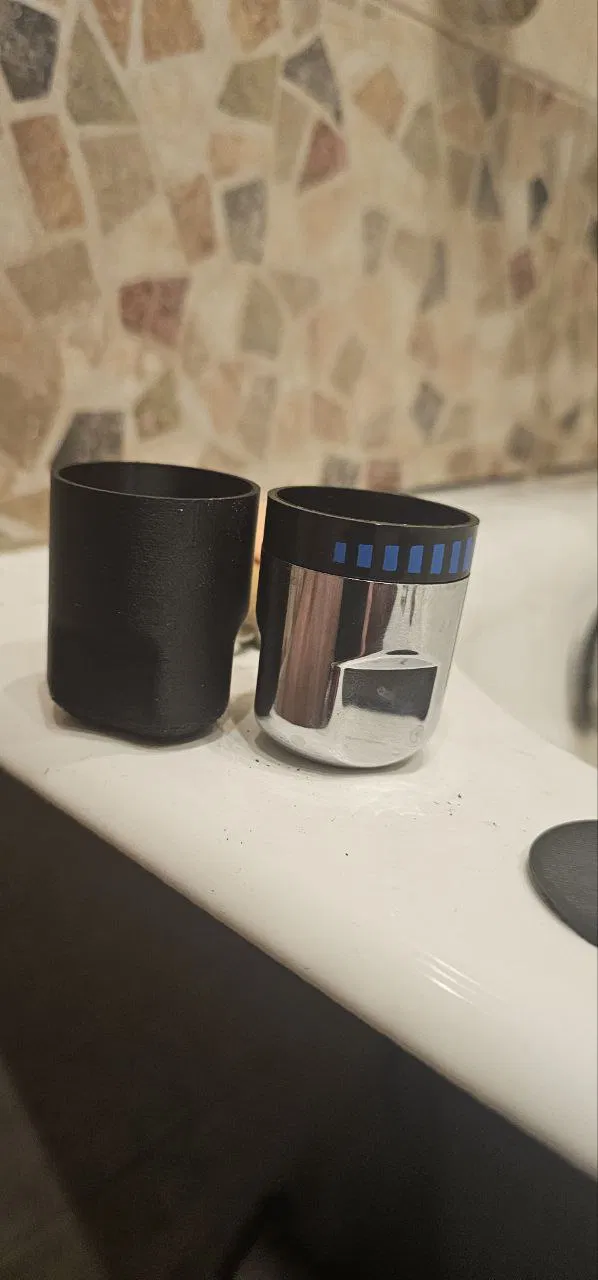

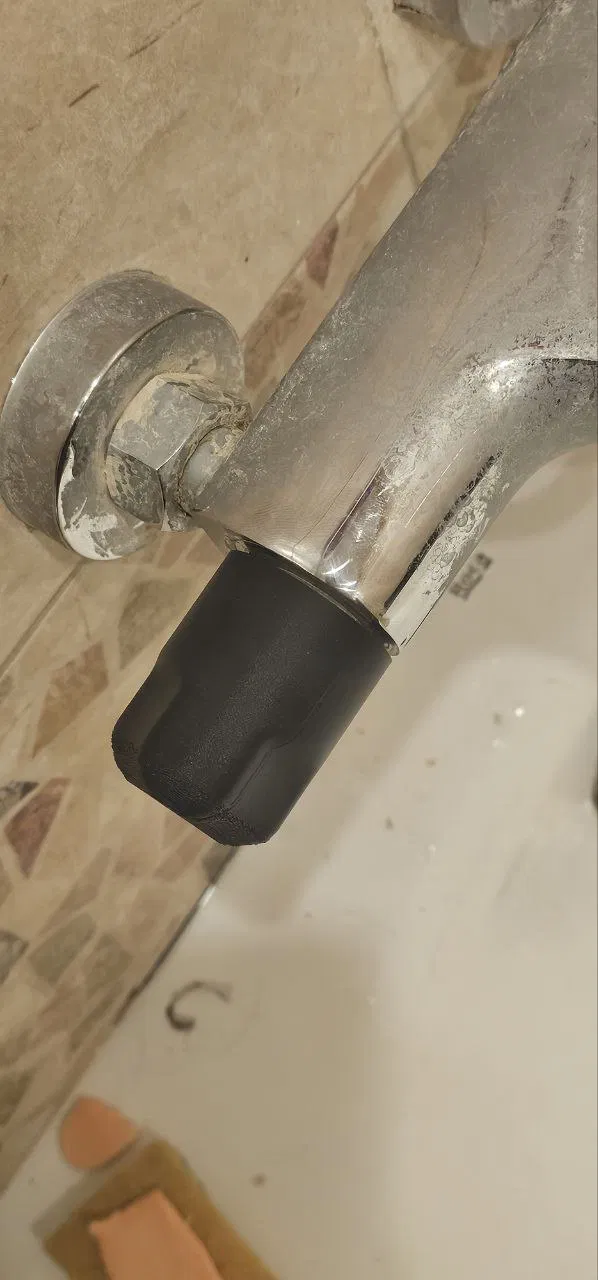

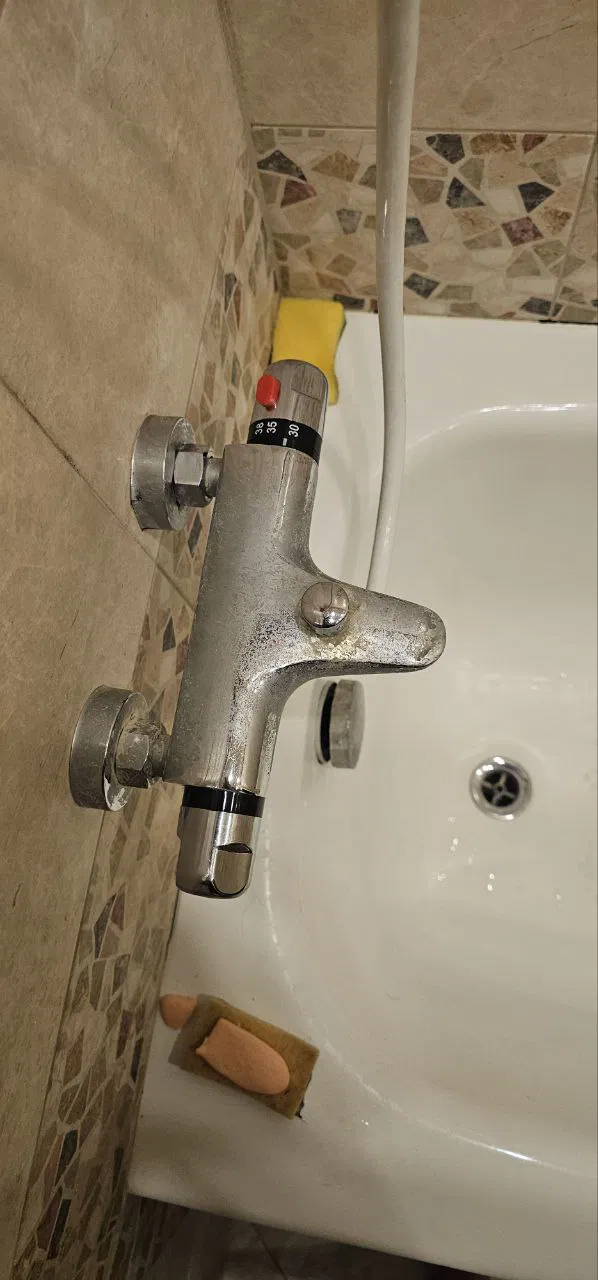

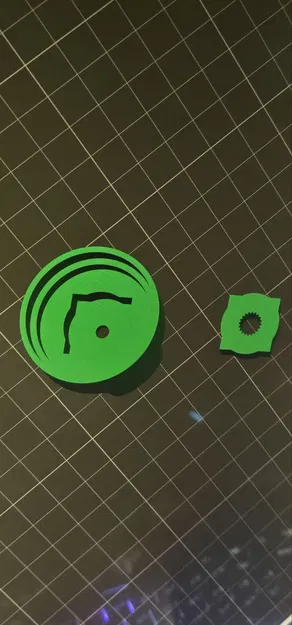

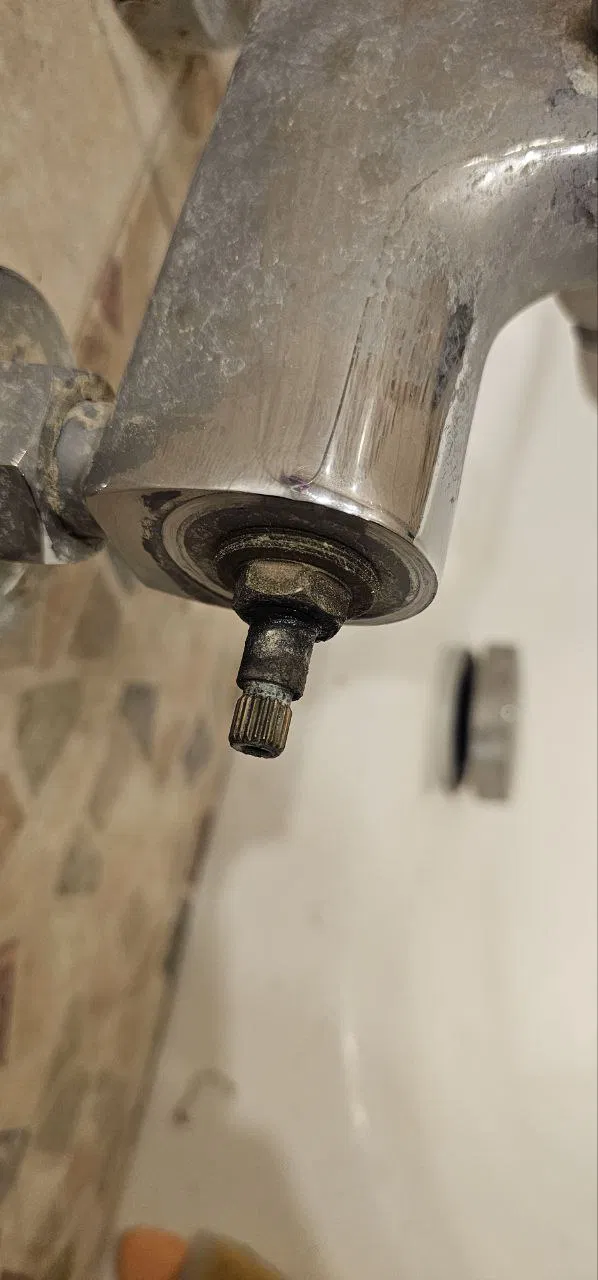

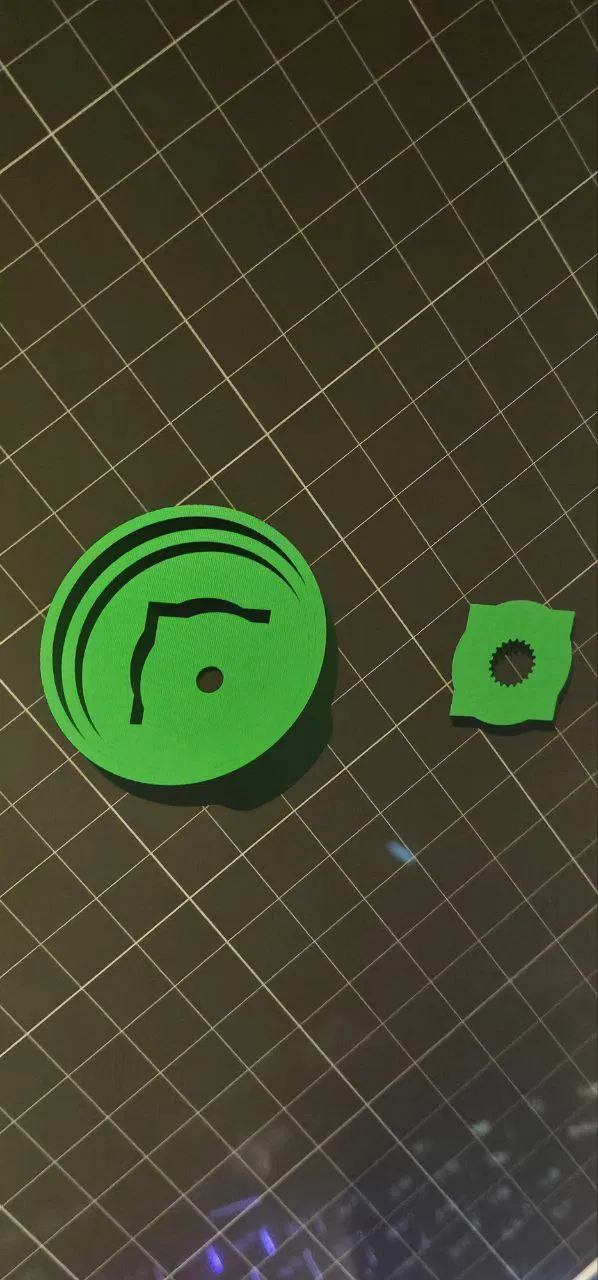

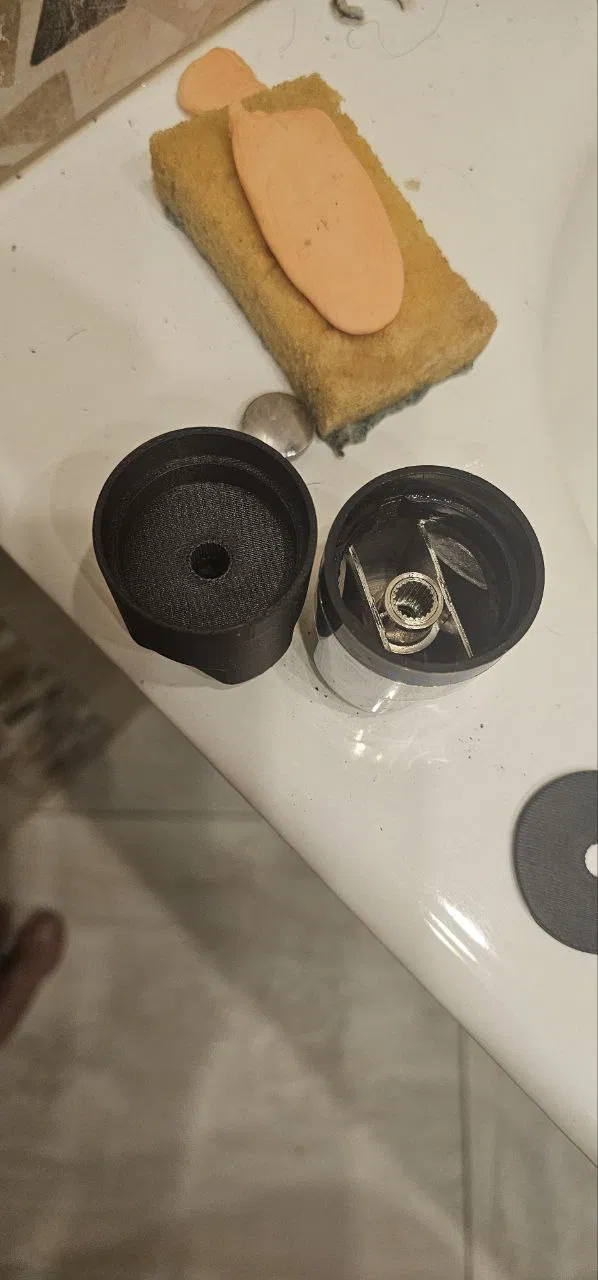

Lại một lần nữa, ren trên bộ vòi trộn Trung Quốc của mình bị tuôn, mà mình lại không có sẵn bộ chuyển đổi dự phòng. Thế nên mình đã tự vẽ lại một cái, kèm theo cả phần bánh răng. Đường kính trục của mình là 7.7 mm, còn bộ chuyển đổi là 7.8 mm; tuy hơi khít nhưng vẫn lắp vào được nhờ dùng chút lực, giúp bánh răng tự cắt rãnh trên trục và giữ mọi thứ cực kỳ chắc chắn. Lỗ bắt vít là 4 mm, đầu vít là 1 cm (ốc zin có đầu 8 mm và đường kính 3.7 mm tính cả ren). Nhờ thiết kế này mà việc đưa ốc vào lỗ dễ dàng hơn nhiều so với bản gốc, và vì có lỗ nhỏ ở đầu ốc nên không cần dùng nắp đậy, nhìn rất gọn gàng, không bị vướng víu.

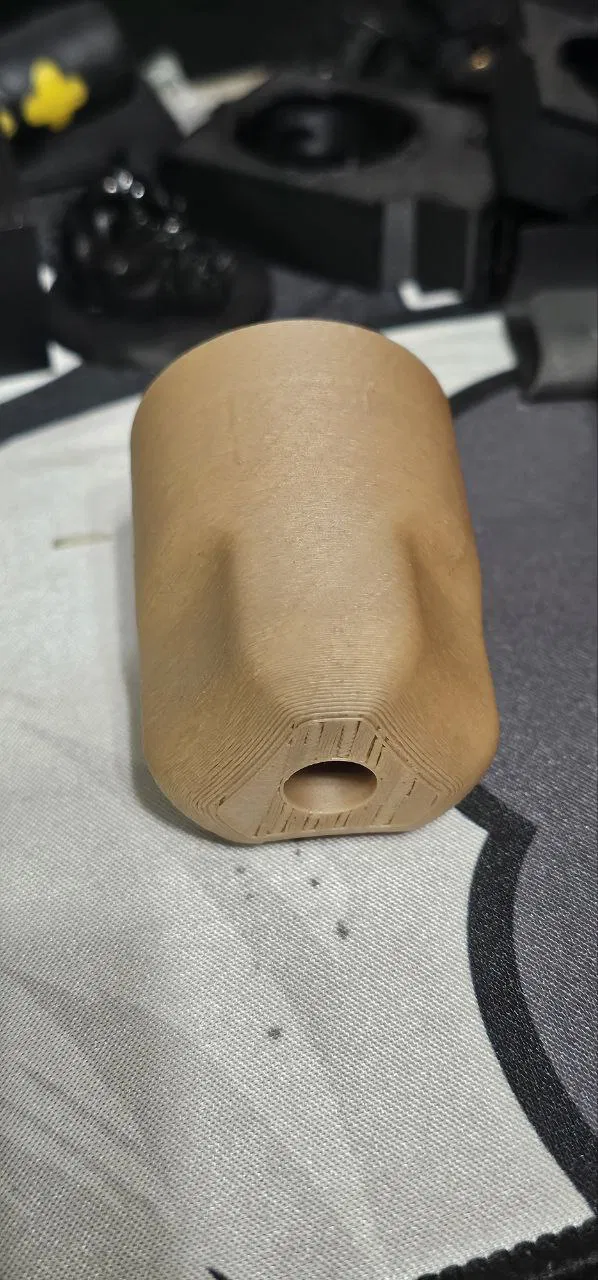

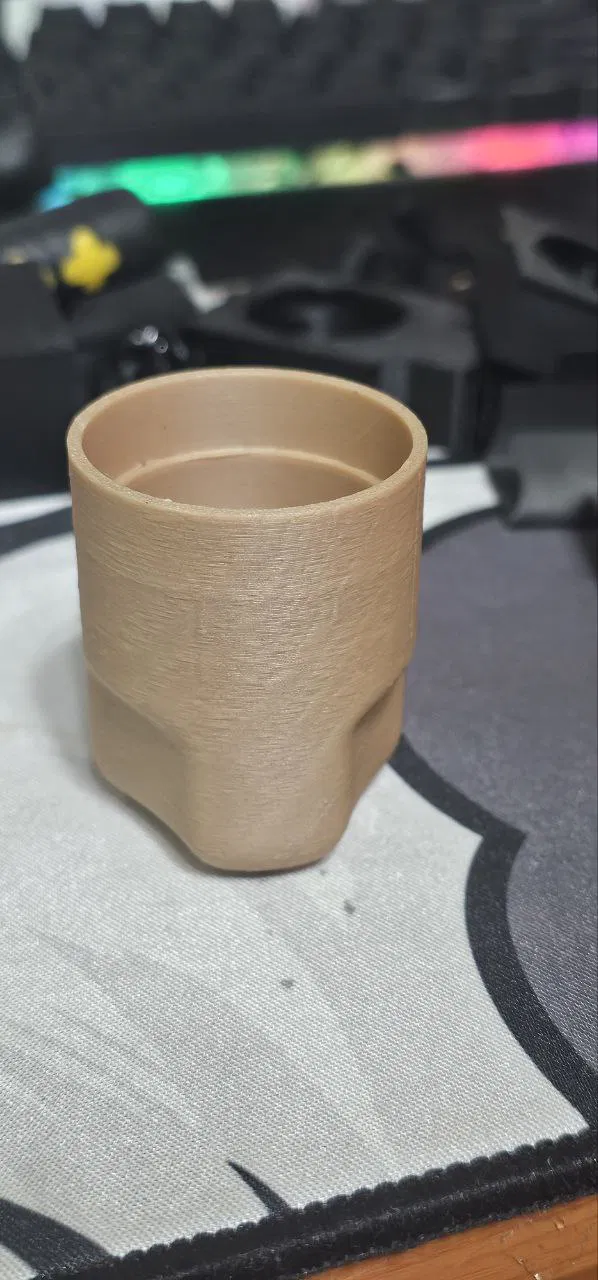

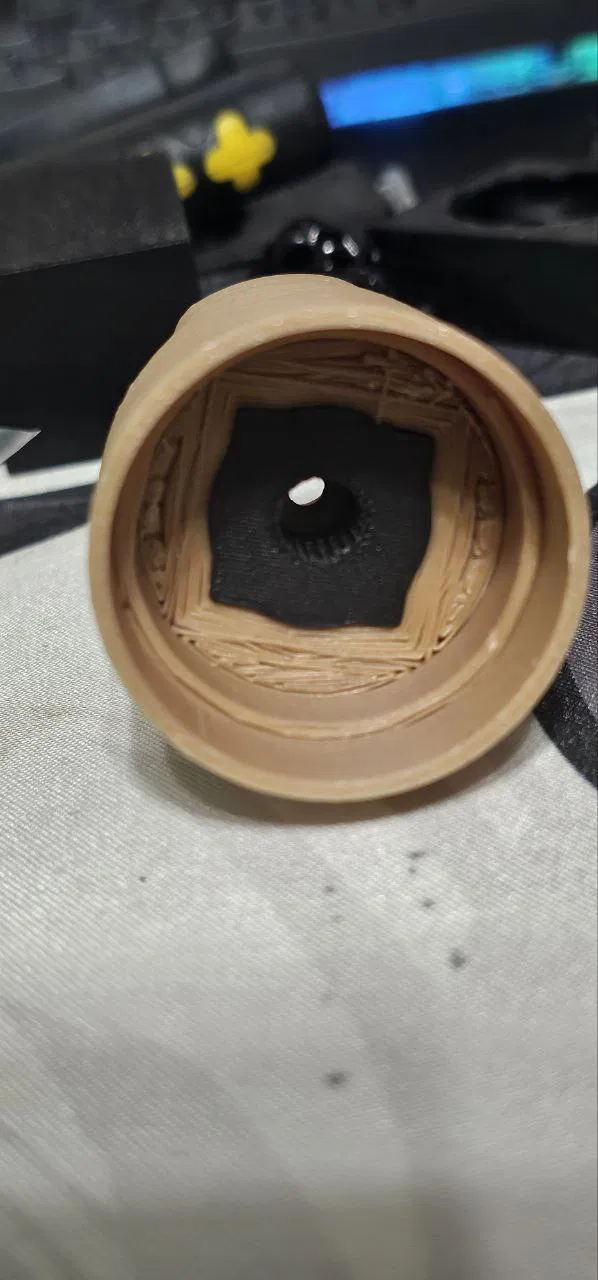

Mình in tay nắm bằng nhựa ESUN ABS-CF, nhưng mình cũng đính kèm file thiết kế mà trong đó phần lõi được in bằng vật liệu chịu mài mòn (như ABS-CF), còn tay nắm có thể in bằng bất cứ loại nhựa nào bạn thích. Tất cả các chi tiết khớp nối hoàn hảo mà không cần dùng đến keo.

Mình cũng gửi kèm file có họa tiết vân gỗ; bạn hãy tự cài đặt tính năng Fuzzy Skin trong phần mềm cắt lớp (có rất nhiều hướng dẫn trên mạng cho phần này). Hy vọng chiếc núm vặn này sẽ giúp ích cho những ai đang dùng chung loại vòi trộn mà không có sẵn phụ tùng thay thế. Việc in núm vặn chỉ tốn khoảng 1 đến 1.5 tiếng và sử dụng khoảng 50g nhựa, tính cả phần hỗ trợ (support); mình khuyến khích nên dùng 8-10 lớp vỏ.

https://youtube.com/shorts/fu\_KHhkpPYo?si=ayh80JPei7zgz5gL
