Cối xay Toothless grinder v3

GIỚI THIỆU

Khoảng năm năm trước, một người bạn nhờ mình in giúp một chiếc cối xay thủ công. Vì những mẫu trên mạng đều hoạt động không tốt nên mình quyết định tự thiết kế lại từ đầu.

Đây là phiên bản thứ ba của thiết kế này và mình tin đây sẽ là phiên bản hoàn thiện nhất. Mọi vấn đề từ các bản trước đã được khắc phục và nó cực kỳ dễ in.

CÁCH HOẠT ĐỘNG CỦA CỐI XAY

Đối với một chiếc cối xay in 3D, có hai yếu tố quan trọng: khả năng xay và độ bền.

Chiếc cối xay "Toothless" của mình có khả năng nghiền nhờ ma sát, sử dụng các răng cưa rất nhỏ nên chịu lực uốn cực thấp. Nhờ vậy, gần như không thể làm gãy nó.

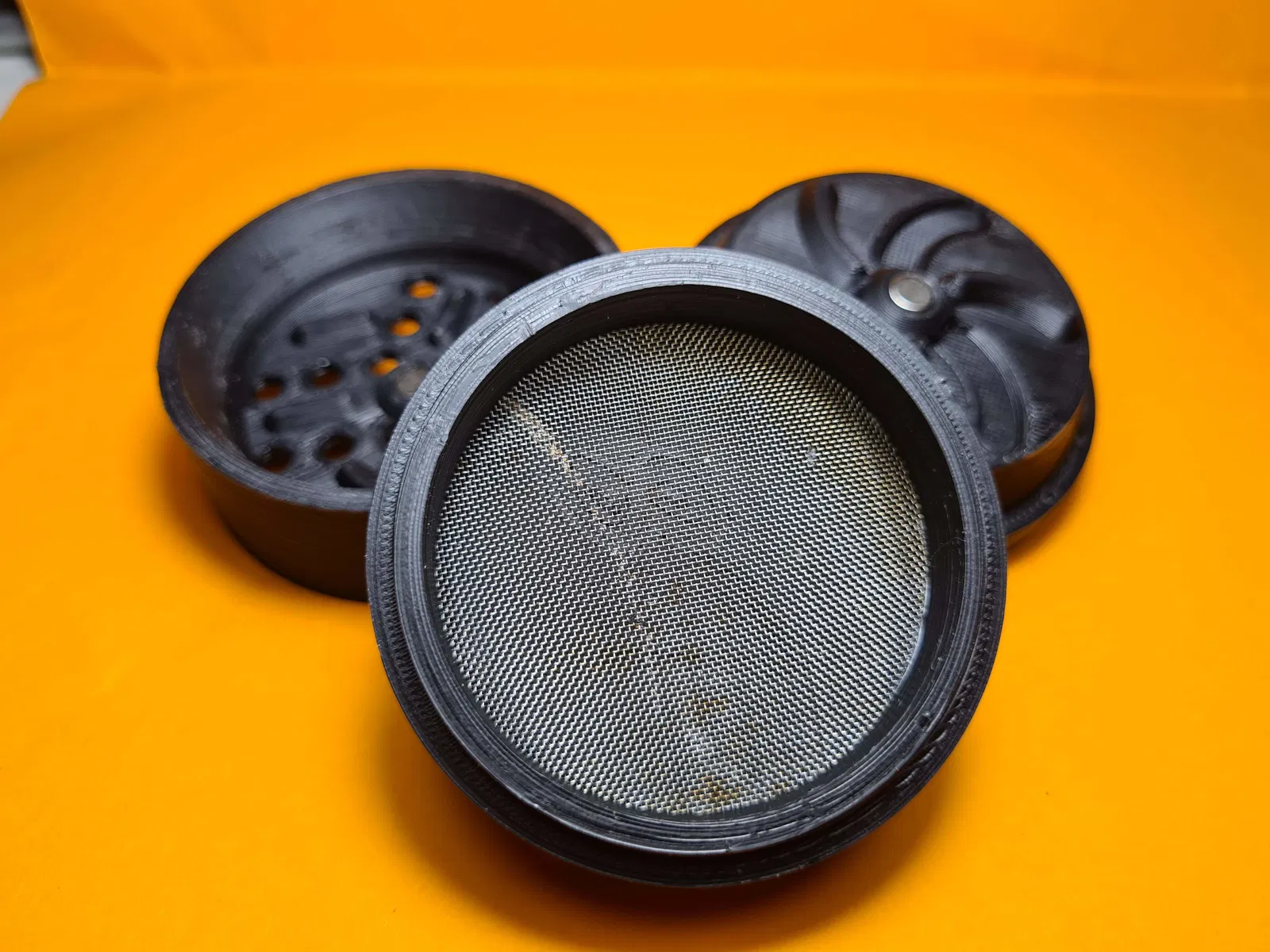

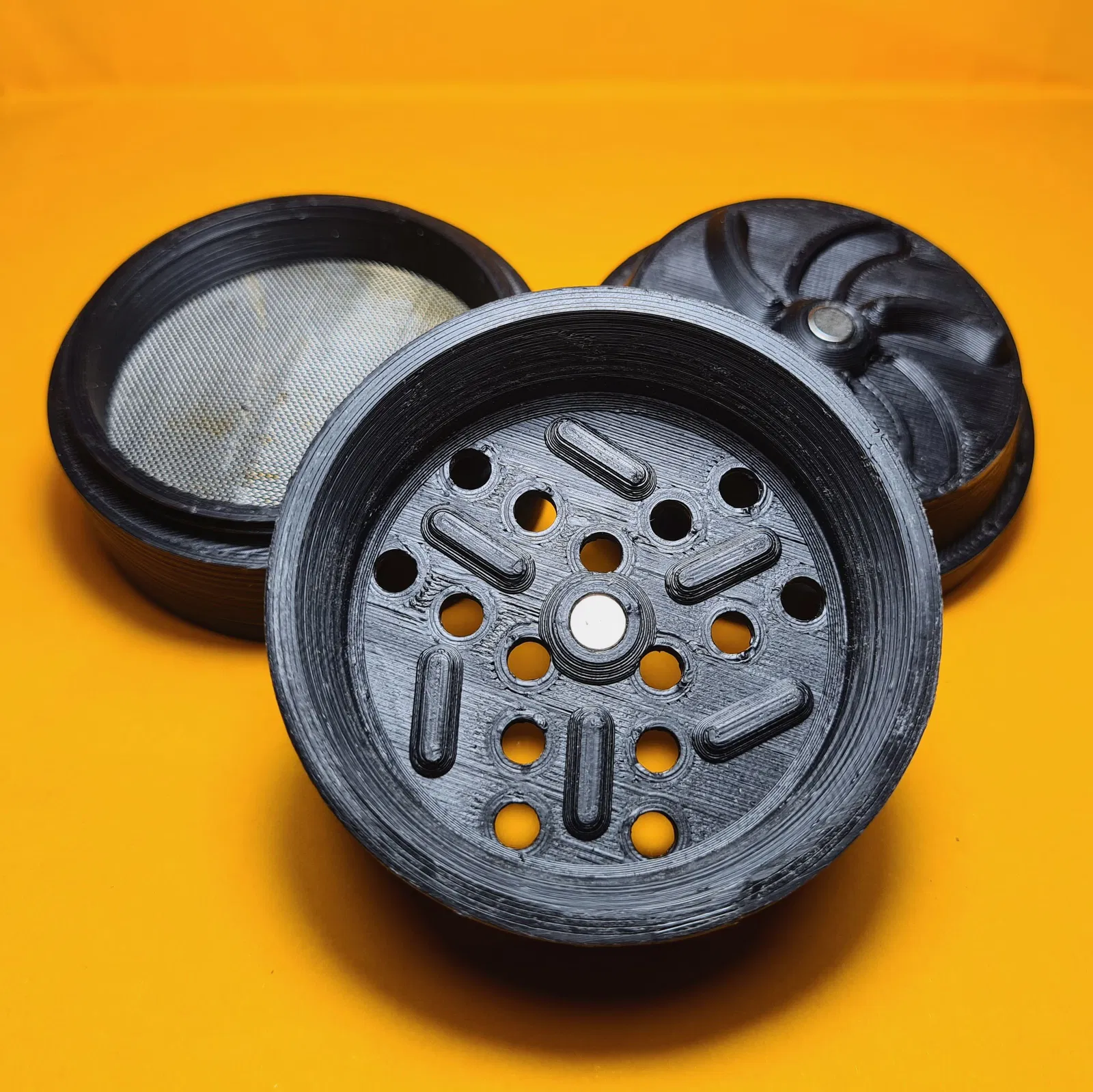

Bề mặt xay phía dưới có các lỗ 5mm để nguyên liệu sau khi xay rơi xuống khoang tiếp theo. Ở đây có một lưới kim loại (tùy chọn) giúp tách lọc bột, tương tự như các loại cối xay cao cấp trên thị trường. Bột sẽ rơi xuống khoang cuối cùng để lưu trữ.

HƯỚNG DẪN

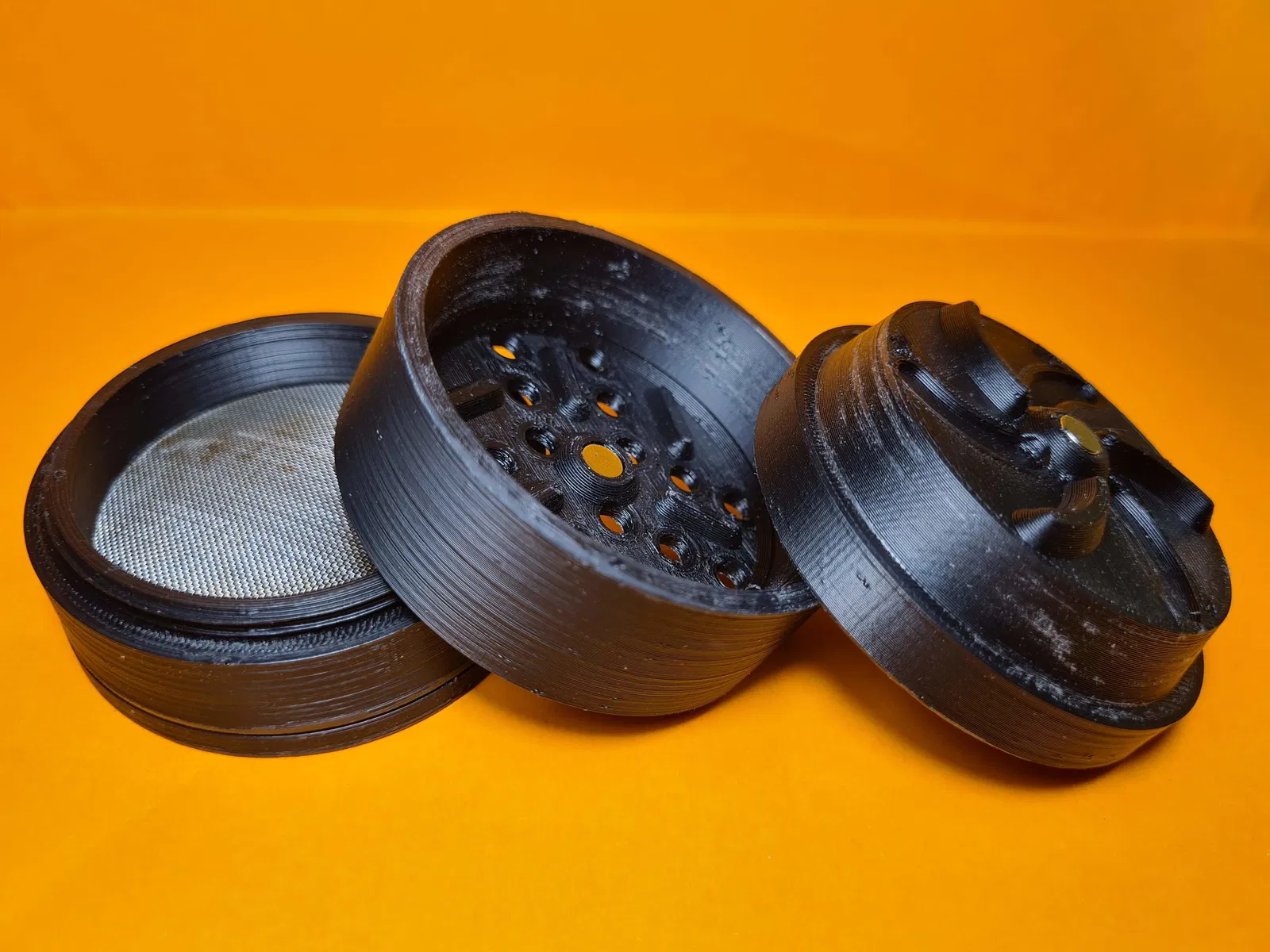

Các bộ phận được đánh số theo thứ tự từ dưới lên trên, ngoại trừ bề mặt xay dưới cùng (Component6) và vòng đệm để lắp lưới kim loại (Component7).

Bạn chỉ cần in đầy đủ các mảnh từ Component1 đến Component6 và lắp ráp theo đúng số thứ tự.

LẮP ĐẶT LƯỚI Để lắp lưới, mình gợi ý bạn đặt tấm lưới kim loại lên bàn in, sau đó in trực tiếp Component7 đè lên trên. Cách này giúp nhựa nóng chảy gắn chặt với lưới thành một khối vững chắc. Ngoài ra, bạn cũng có thể dán keo để cố định lưới.

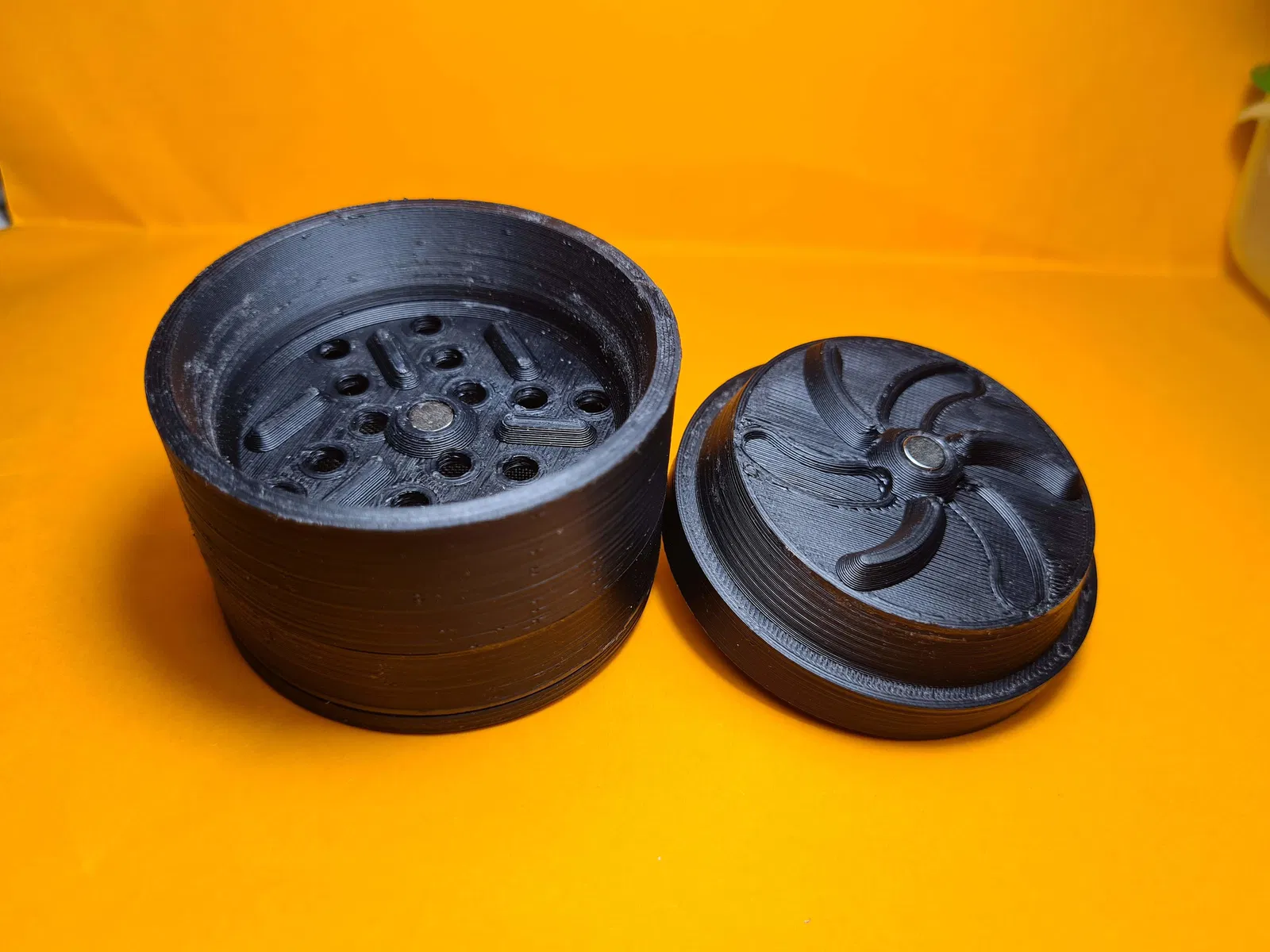

NAM CHÂM Component6 và Component4 có khe ở giữa để lắp nam châm 6x3mm. Mình khuyên bạn nên sử dụng nam châm, nếu không cối xay sẽ rất dễ bị rời ra.
