Ender low clearance X Endstop - Giá đỡ công tắc hành trình X sát khung

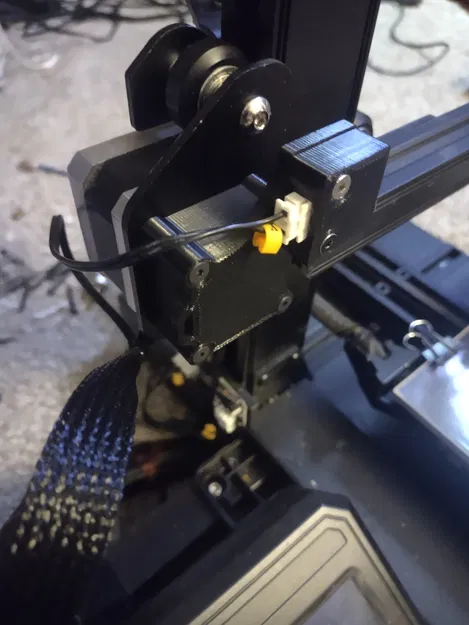

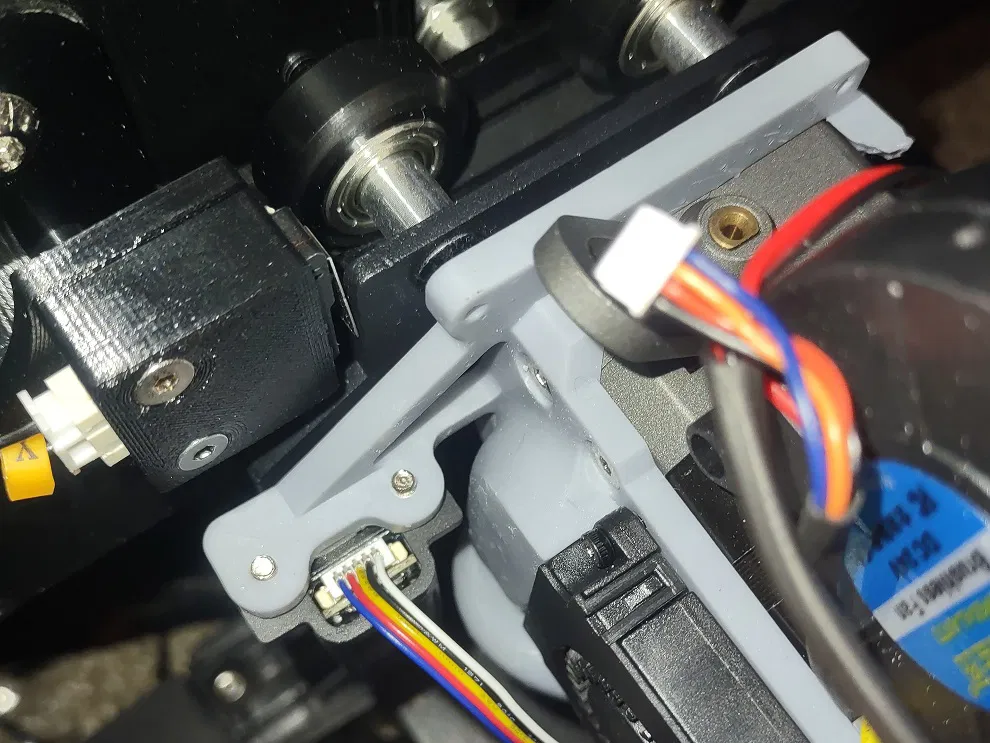

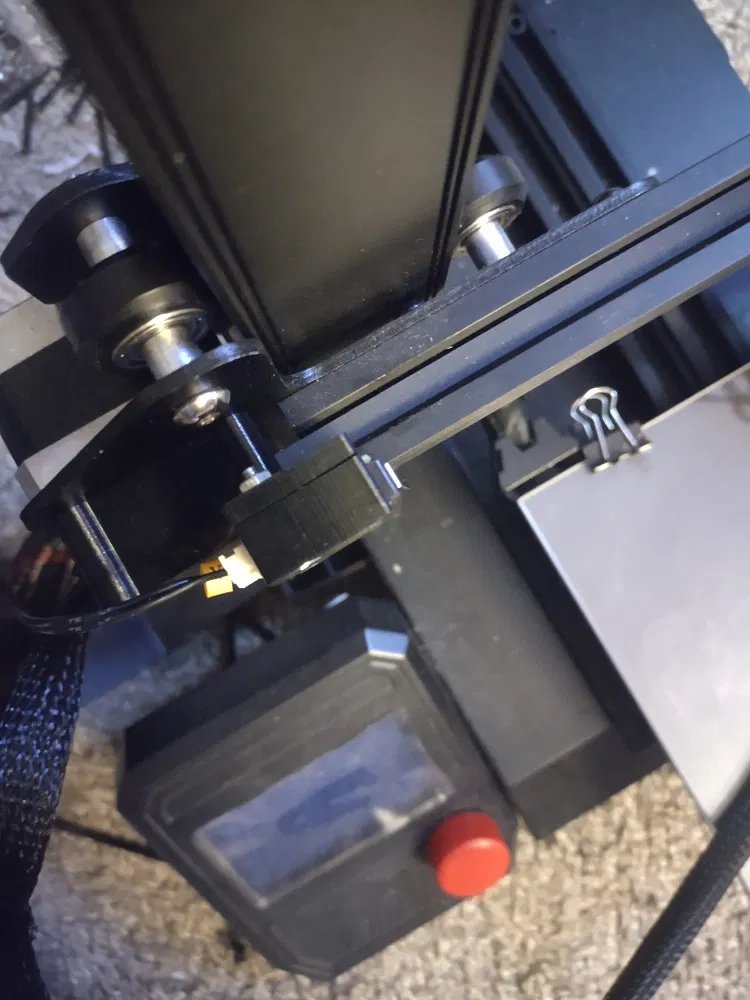

Mình cần thêm không gian sau khi gắn bộ Sprite extruder lên con Ender2Pro, nên mình đã thiết kế giải pháp này. Nó tận dụng đúng các vị trí bắt ốc zin của motor trục X Creality và công tắc hành trình (limit switch) gốc. Mọi thứ được dời vào trong hết mức có thể để tránh cấn các linh kiện đã độ. Bây giờ nó chạm vào cạnh trên cùng của tấm plate thay vì chạm ở phần dưới. Nó cũng thấp hơn khung nhôm 20x20 một chút, trừ chỗ đặt công tắc.

Thiết kế này được tối ưu để in theo đúng chiều file. Không cần hỗ trợ (support) vì không có phần nào bị hẫng (overhang).

Bộ này gồm hai file: phần khung chính để giữ công tắc và phần nắp. Bạn có thể chỉ in phần khung chính nếu không muốn dùng nắp. Phần nắp giúp bảo vệ công tắc, đồng thời khi lắp vào, nó hoạt động như một mặt kẹp giúp cố định công tắc chắc chắn hơn.

Phụ kiện cần chuẩn bị thêm:

• 3 ốc M3x25 để gắn khung chính vào motor.
• 1 ốc M3x35 xuyên qua nắp, khung chính và bắt vào motor. (Mình đã tự cắt bớt ốc M3x40 zin thành 36mm, nhưng dùng loại 35mm là vừa đẹp).
• 1 ốc M3 chiều dài tùy chọn để gắn nắp trên vào khung chính (có thể thêm đai ốc ở mặt sau nếu muốn).
