Giá đỡ gạt vòi phun cứng cáp cho Ender 3 V3 SE / KE

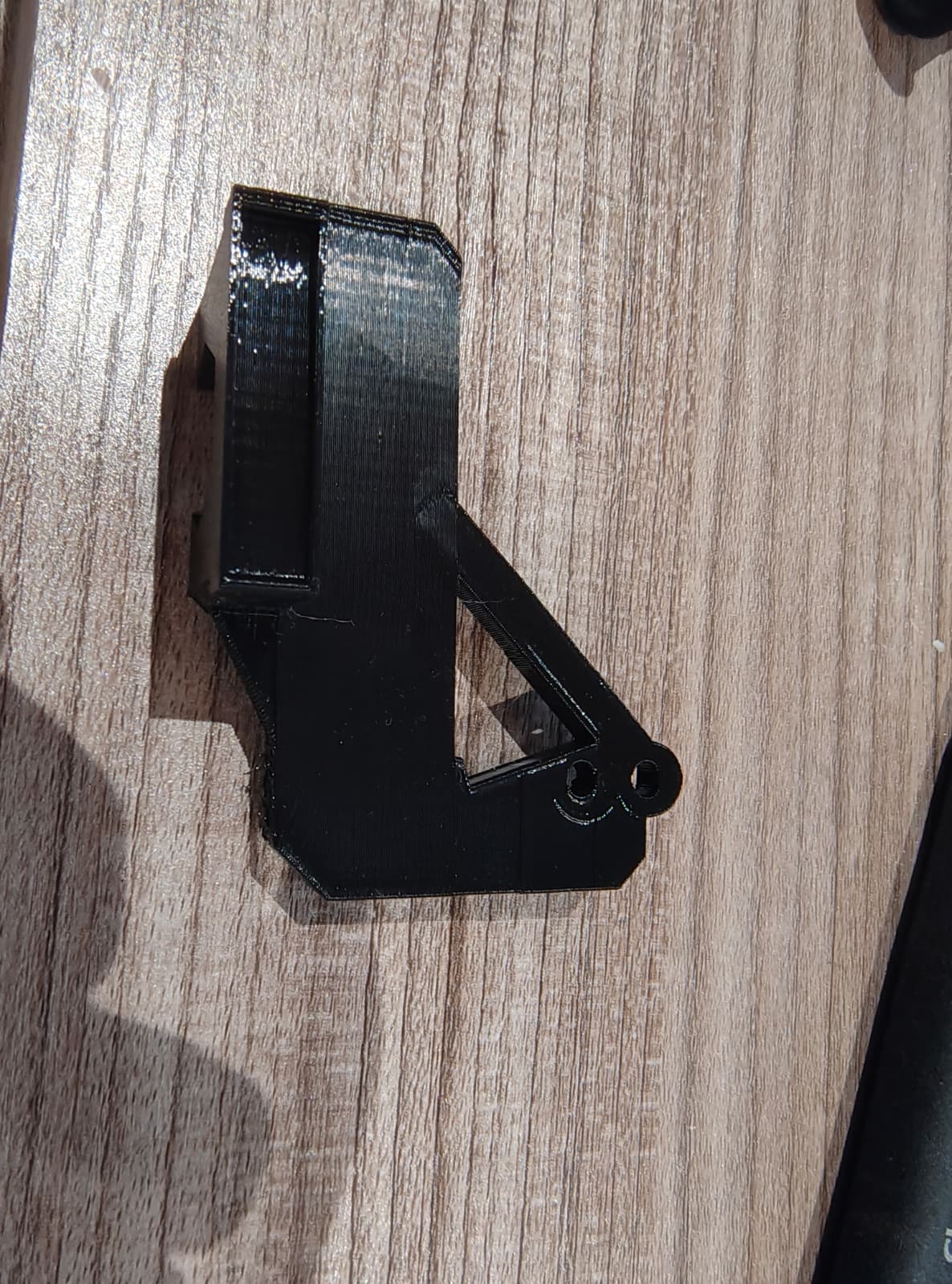

Đây là giá đỡ gạt vòi phun cứng cáp được thiết kế cho Ender 3 V3 SE và Ender 3 V3 KE. Nó cung cấp một điểm gắn chắc chắn cho miếng silicone làm sạch vòi phun, giúp máy in có thể tự lau vòi phun trước khi bắt đầu in hoặc sau các thao tác rút nhựa (purge).

Giá đỡ này được thiết kế để giữ miếng đệm silicone 35 mm, mang lại bề mặt ổn định để vòi phun cọ xát vào. Cấu trúc cứng cáp giúp đảm bảo vòi phun luôn tiếp xúc đều với miếng đệm, tránh bị biến dạng hay xê dịch trong quá trình lau.

Thiết kế này in rất dễ dàng và chỉ cần hỗ trợ (support) tối thiểu, giúp bạn sản xuất nhanh chóng trên hầu hết các loại máy in.

Quan trọng là, giá đỡ này không làm ảnh hưởng đến quá trình cân bàn hay kết cấu hình học của máy in.

Đặc điểm

• Thiết kế riêng cho Ender 3 V3 SE và Ender 3 V3 KE • Sử dụng miếng đệm gạt 35 mm • Thiết kế cứng cáp giúp việc lau vòi phun đáng tin cậy • Hỗ trợ loại bỏ nhựa thừa trước khi in • Cải thiện độ tin cậy cho lớp in đầu tiên • Cần rất ít support • Không ảnh hưởng đến việc cân bàn

Thiết lập in khuyến nghị

Để giá đỡ chắc chắn và bền bỉ, mình đã in với thông số:

• 6 tường (walls) • 35% infill • Chiều cao lớp 0.2 mm

Những thiết lập này tạo ra một chiếc giá đỡ cực kỳ cứng cáp, chống rung lắc khi lau vòi phun.

Linh kiện cần thiết

• 2× ốc vít M3 (dài 20 mm trở lên) • Miếng đệm gạt 35 mm

Hướng dẫn lắp đặt

Để lắp giá đỡ:

1. Tháo bàn nhiệt ra
2. Đặt giá đỡ vào vị trí và cố định bằng hai ốc M3
3. Lắp lại bàn nhiệt

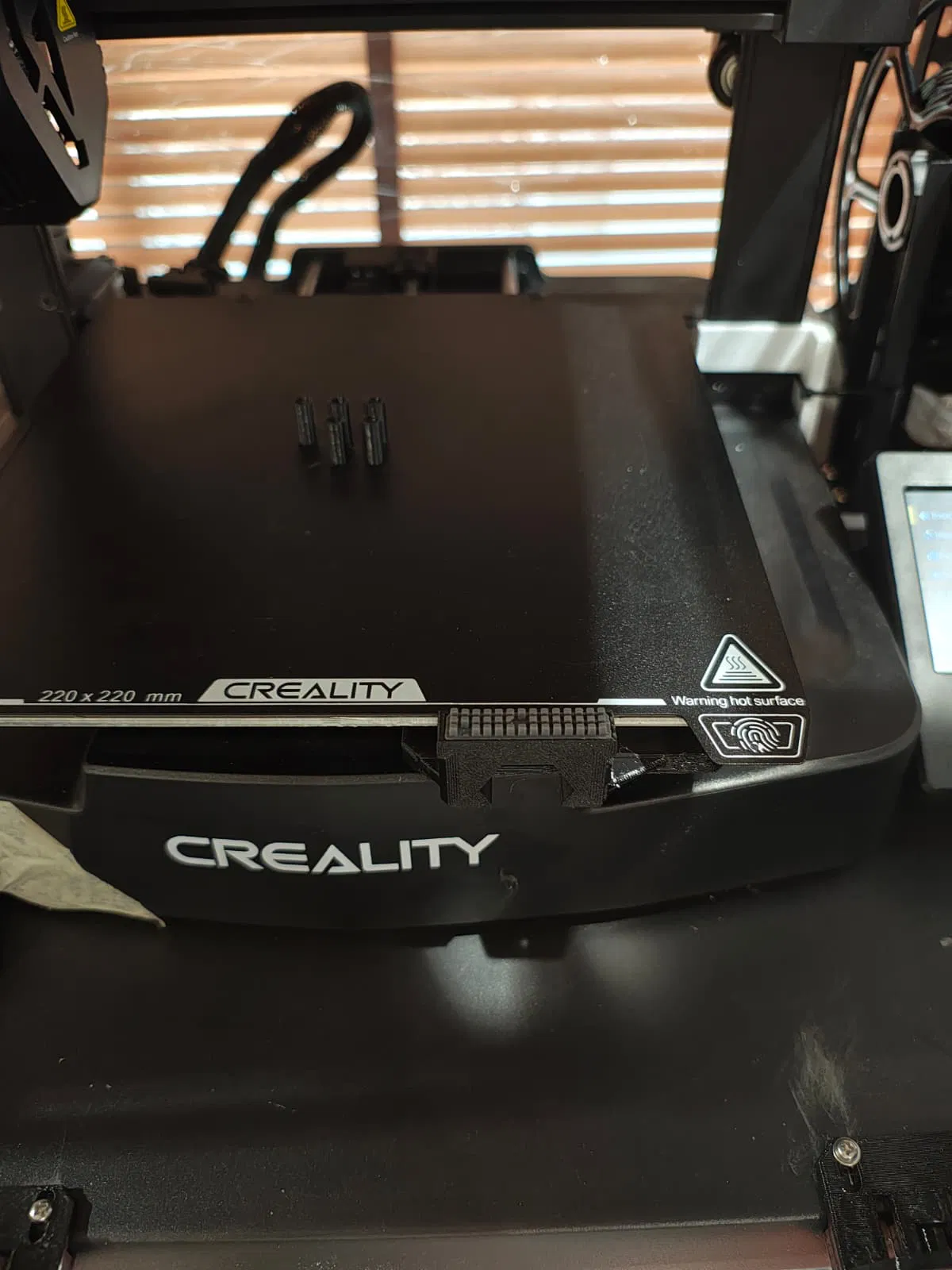

Sau khi lắp, giá đỡ không gây cản trở đến việc cân bàn. Miếng đệm gạt nằm phía trước tấm build plate, khoảng giữa X144–X194 và Y-14 đến Y-8, nằm trong vùng Y âm ngoài khu vực in, giúp vòi phun có thể tự vệ sinh sạch sẽ trước khi bắt đầu in.
