Vòng bi trượt 3 lớp (Simple bearing 608) in 3D cho dự án DIY

Vòng bi trượt 3 lớp (Simple bearing 608) tự in 3D

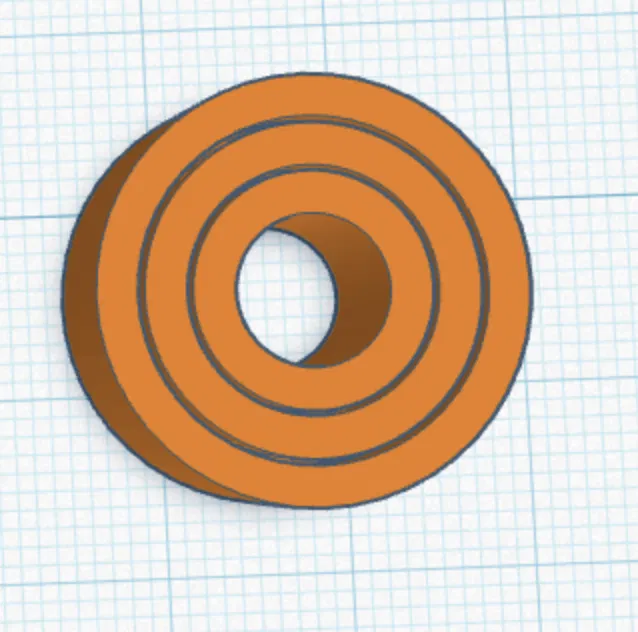

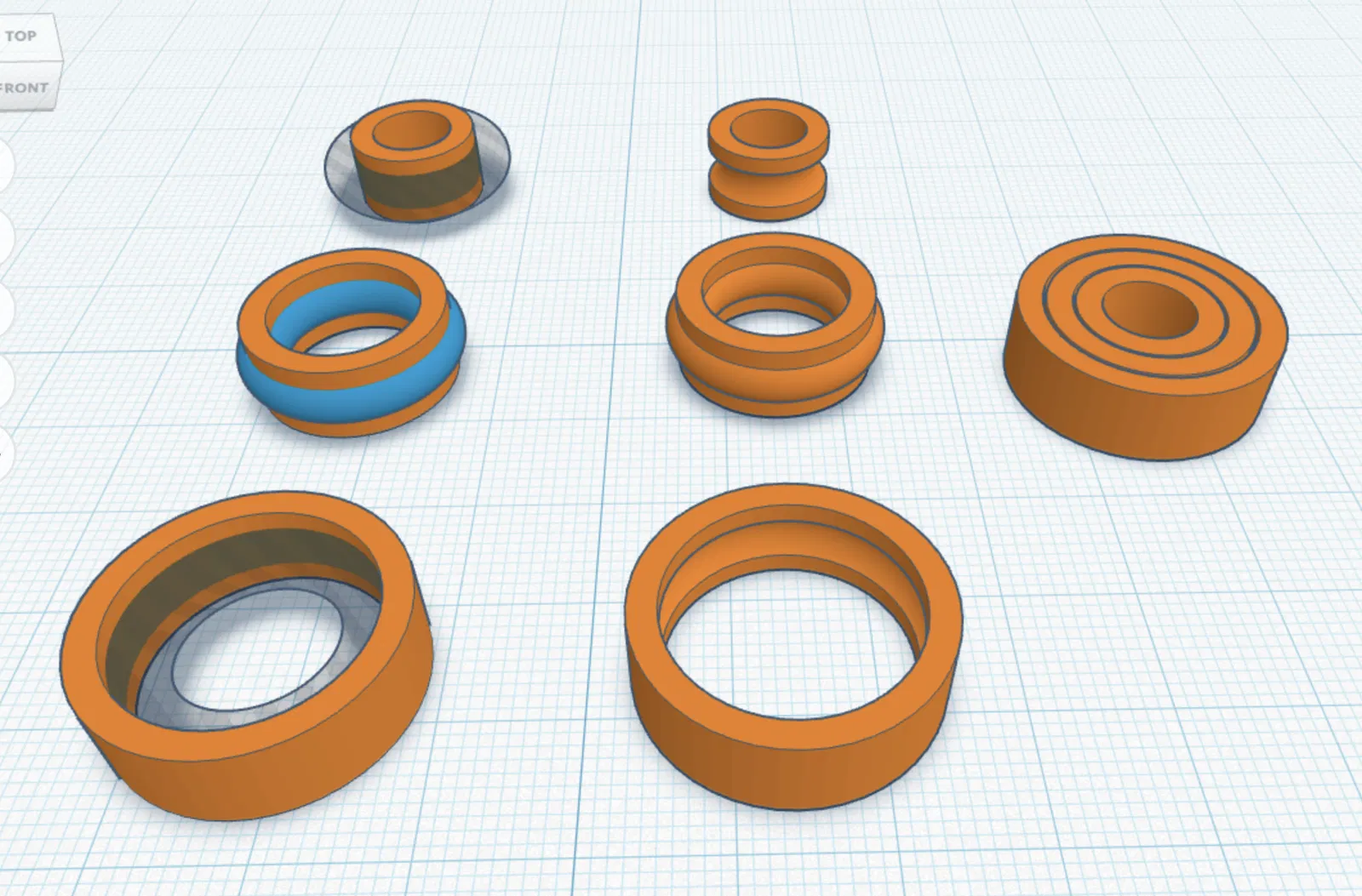

Nếu bạn đang tìm kiếm một giải pháp cơ khí đơn giản, tiết kiệm cho các dự án DIY của mình, thì mẫu vòng bi trượt 3 lớp (Simple bearing 608) này chắc chắn là thứ bạn cần. Đây là một thiết kế mô phỏng vòng bi truyền thống nhưng được tối ưu hóa hoàn toàn cho công nghệ in 3D, với cấu trúc 3 vòng lồng vào nhau giúp tạo chuyển động quay cơ bản một cách hiệu quả. Với kích thước tiêu chuẩn 8mm x 22mm x 7mm, nó cực kỳ phù hợp để thay thế hoặc thử nghiệm trong các mô hình chuyển động nhẹ, đồ chơi cơ khí hoặc các khung đỡ không yêu cầu chịu tải trọng quá lớn.

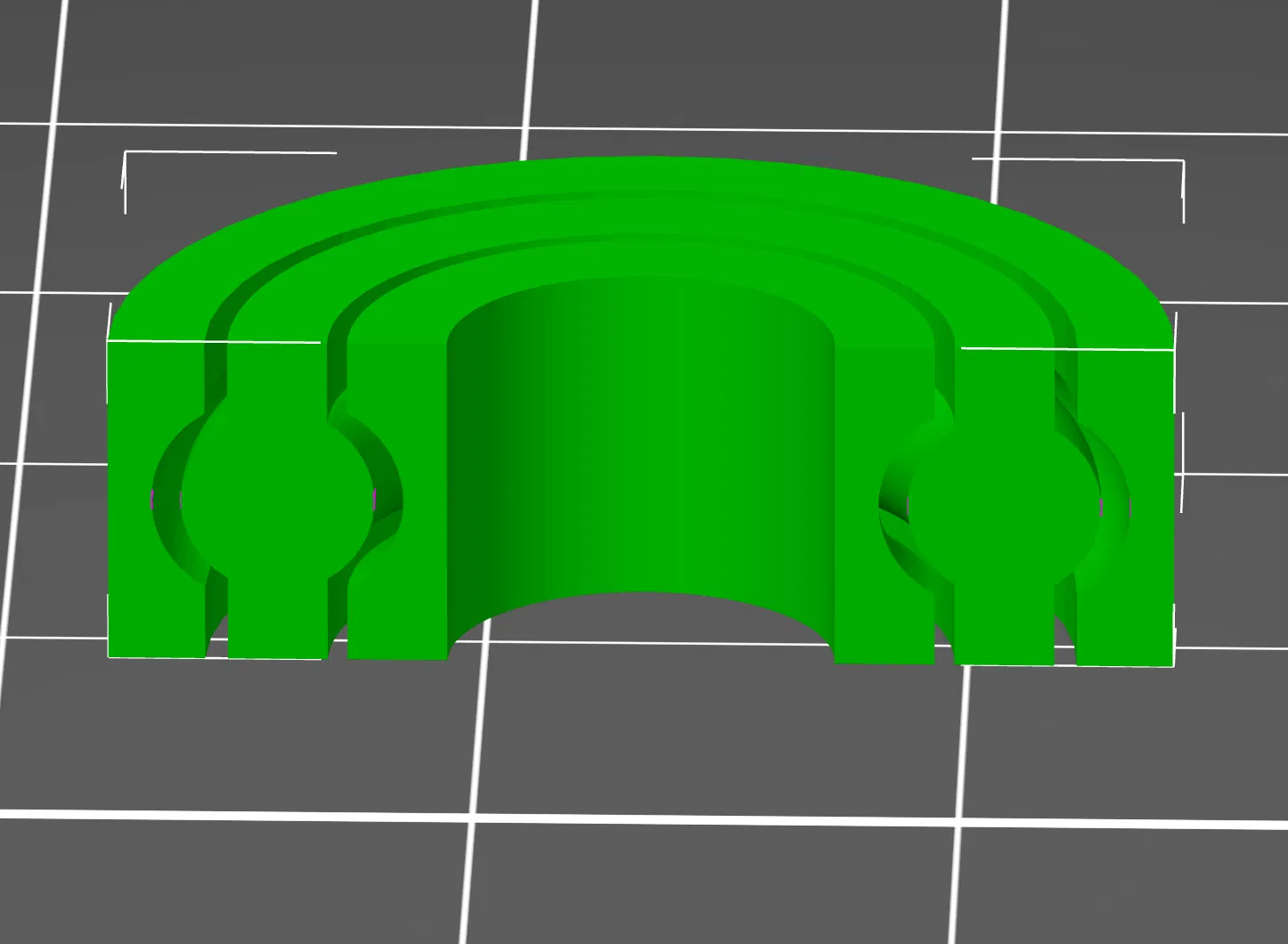

Thiết kế này đặc biệt ở chỗ nó không sử dụng các viên bi kim loại bên trong như vòng bi công nghiệp mà dựa vào cấu trúc hình học chính xác để các vòng tự trượt lên nhau. Độ dung sai 0.4mm được tính toán kỹ lưỡng để đảm bảo các chi tiết không bị dính vào nhau sau khi in, giúp bạn dễ dàng tách rời và vận hành ngay lập tức. Đây là một lựa chọn tuyệt vời cho những bạn mới bắt đầu học về lắp ráp cơ khí trên các mô hình 3D vì nó đơn giản, không cần thêm linh kiện phụ trợ nào khác.

Để đạt được hiệu quả tốt nhất khi sử dụng mẫu vòng bi này, bạn hãy lưu ý các điểm sau đây:

• Vật liệu in: Nên sử dụng nhựa PLA hoặc PETG để đảm bảo độ cứng vững và ít bị co ngót, giúp vòng bi vận hành mượt mà hơn.
• Độ đặc (Infill): Khuyên dùng chế độ in 100% infill (đặc hoàn toàn) để tăng độ bền, giảm thiểu tình trạng biến dạng khi chịu tác động lực.
• Độ phân giải layer: Nên đặt layer height từ 0.12mm đến 0.2mm để các đường cong của vòng bi được mịn màng nhất có thể, giảm ma sát khi quay.
• Kiểm tra dung sai: Vì máy in 3D có độ chính xác khác nhau, nếu vòng bi hơi rít, bạn có thể sử dụng thêm một chút bột graphite hoặc sáp nến bôi trơn vào khe trượt.
• Mục đích sử dụng: Chỉ nên áp dụng cho các công việc nhẹ nhàng, mô hình trang trí, hoặc các dự án không yêu cầu tốc độ quay cao hay chịu nhiệt lớn.
• Làm sạch: Hãy đảm bảo loại bỏ hết các sợi nhựa thừa (stringing) bên trong khe để vòng bi có thể quay tự do mà không bị kẹt.

Nhìn chung, mẫu vòng bi 608 in 3D này là một minh chứng cho sự tiện lợi của việc tự chế tạo linh kiện tại nhà. Thay vì phải tốn chi phí mua vòng bi kim loại cho những dự án nhỏ, bạn hoàn toàn có thể tự in chúng trong vài phút với chất lượng hoàn toàn đáp ứng được nhu cầu thực tế.
