Dụng cụ căn chỉnh ly hợp (Clutch Alignment Tool) Audi/VAG 28-Spline

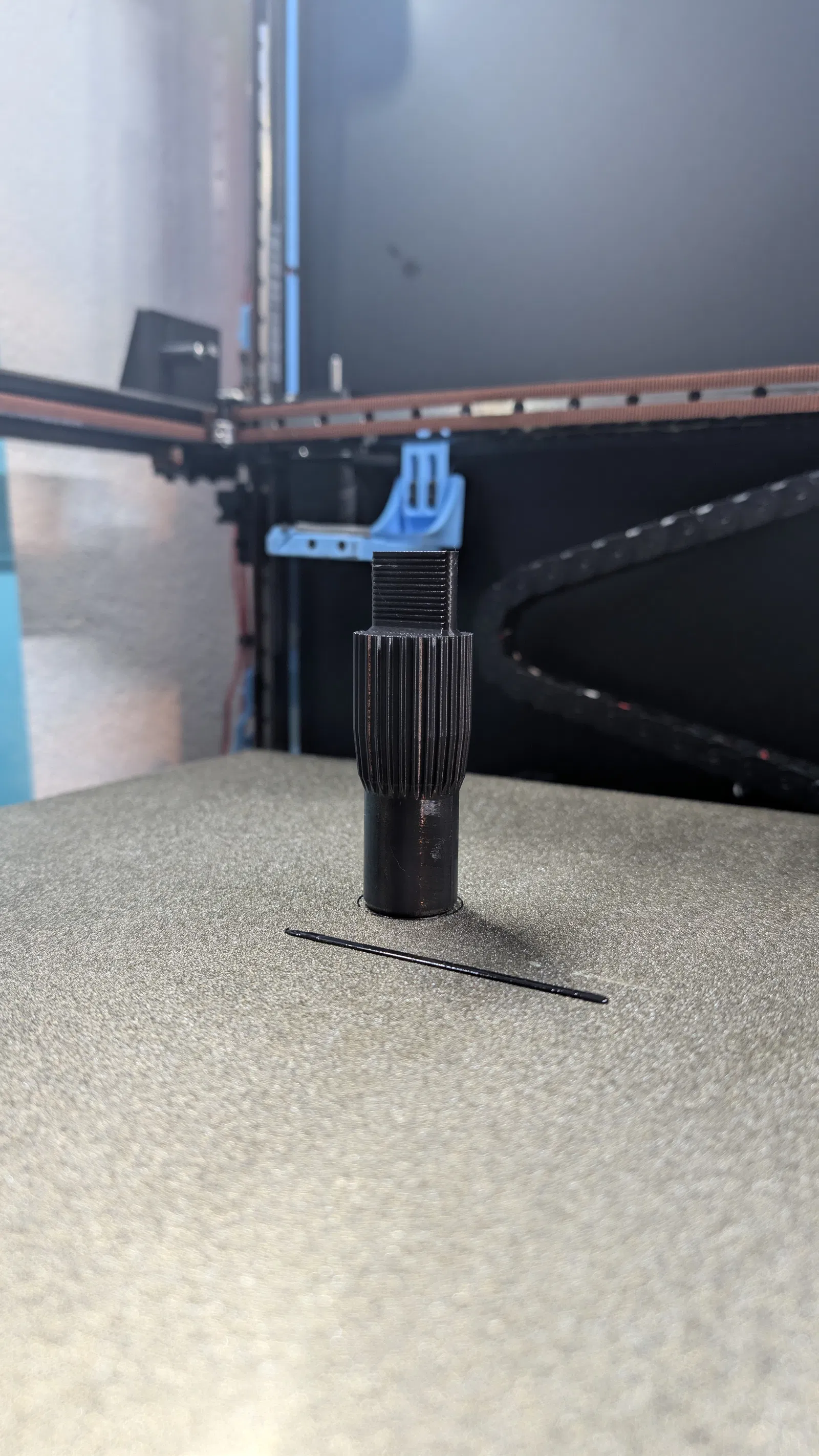

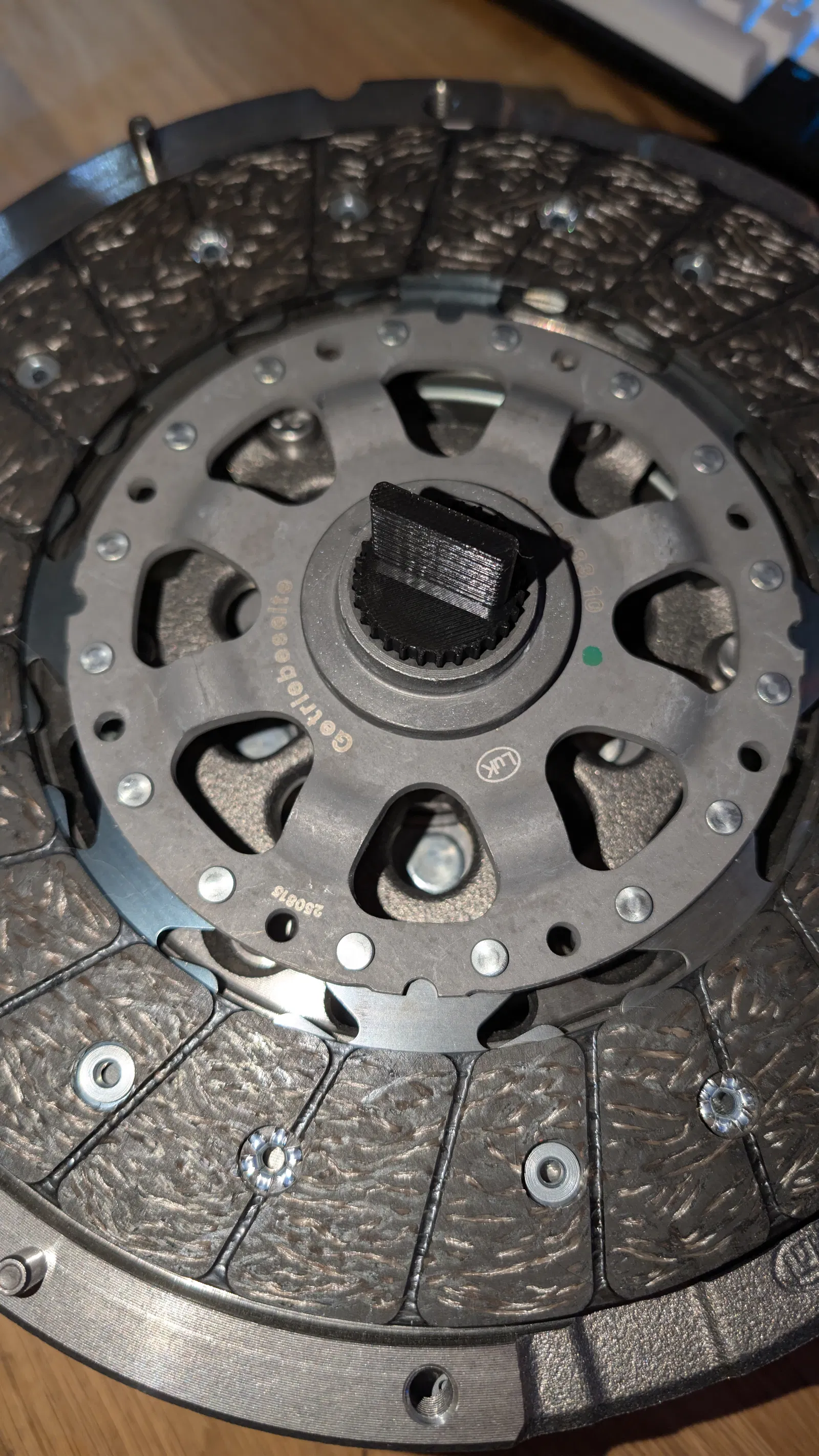

Mình làm dụng cụ này sau khi thay bộ ly hợp trên chiếc Audi của mình mà không tìm được dụng cụ căn chỉnh có thể in được nào thực sự chuẩn cho dòng này. Mẫu này được thiết kế để định tâm đĩa ly hợp trong quá trình lắp ráp, dựa trên cấu hình 28-spline của Audi/VAG dùng cho dòng ly hợp LuK 600 0139 00. Kích thước được lấy từ hình học của dụng cụ căn chỉnh CTA 6276: 28 rãnh (splines), đường kính rãnh 30.55 mm, và đường kính trục dẫn (pilot) 24.79 mm.

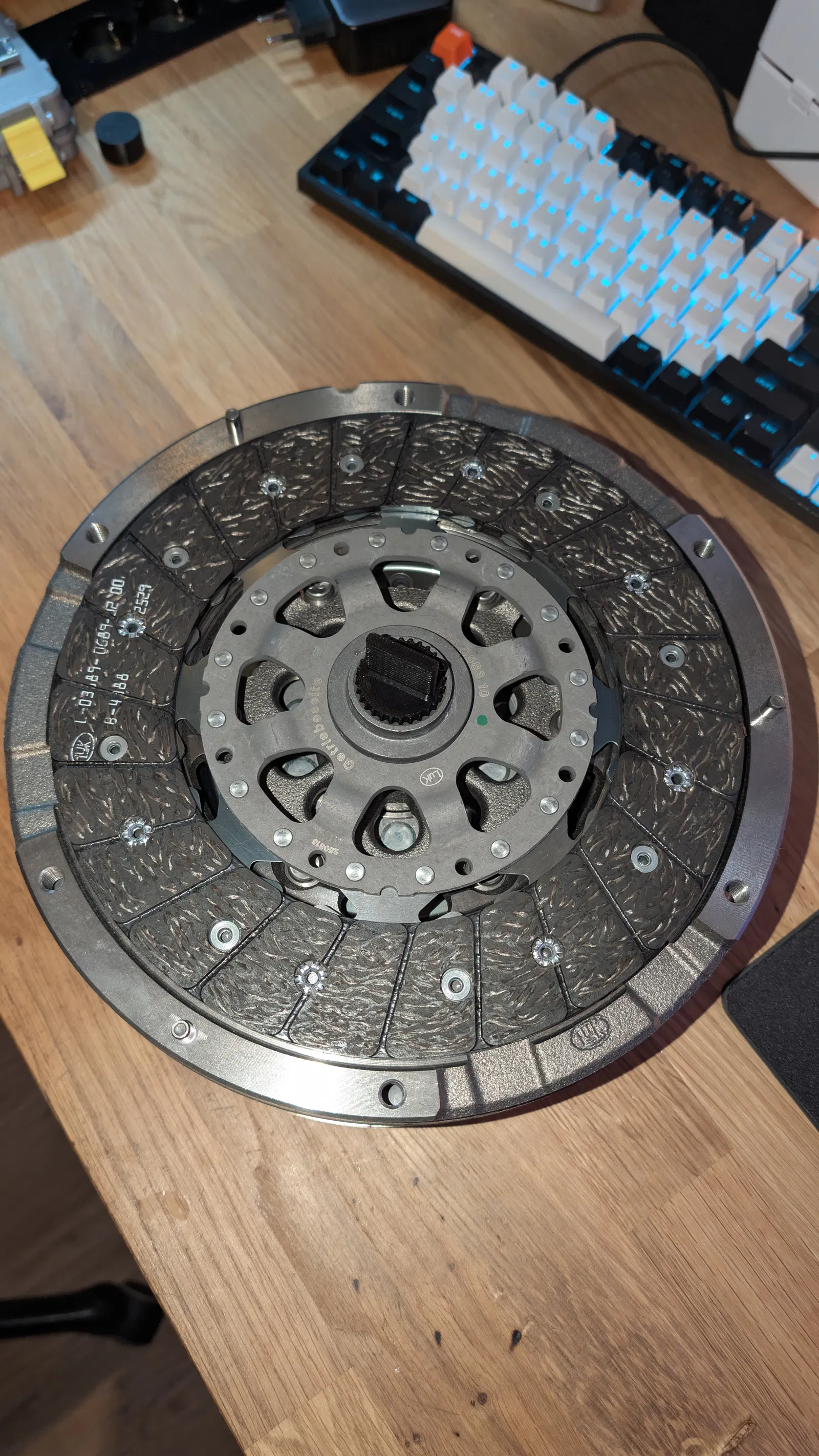

Dụng cụ này tương thích với dòng ly hợp LuK SAC / tự điều chỉnh 240 mm và mã phụ tùng OEM 0B2 141 117 A / 0B2141117A. Dữ liệu catalog của dòng ly hợp này liệt kê đường kính 240 mm, cơ chế tự điều chỉnh và 28 răng.

Quan trọng: đây chỉ là dụng cụ căn chỉnh đĩa ly hợp. Nó không thay thế được các dụng cụ chuyên dụng để lắp đặt/reset/nén của bàn ép tự điều chỉnh. Bộ LuK 600 0139 00 được ghi rõ là cần dụng cụ chuyên dụng khi lắp đặt.

Khuyến nghị in ấn: PETG, ABS, ASA hoặc nylon sẽ tốt hơn là PLA. Tùy vào độ hiệu chuẩn của máy in, bạn có thể cần in phiên bản nhỏ hơn một chút vì các chi tiết in FDM thường bị "béo" ở phần rãnh.

Mẫu này dành cho dòng ly hợp cơ khí Audi/VAG 28-spline với:

• 28 rãnh (splines)
• Đường kính rãnh 30.55 mm
• Đường kính trục dẫn 24.79 mm
• Dòng ly hợp LuK SAC / tự điều chỉnh 240 mm
• Các mã OEM/tham chiếu bao gồm 0B2 141 117 A và 0B2141117A

Các dòng xe phổ biến theo danh mục LuK 600 0139 00

• Audi A4 B8
• Audi A4 B8 Avant
• Audi A5 B8
• Audi A5 B8 Sportback
• Audi A5 B8 Convertible
• Audi A6 C7
• Audi A6 C7 Avant

Danh mục LuK 600 0139 00 áp dụng cho các phiên bản 1.8 TFSI và 2.0 TFSI với công suất từ 170–211 hp, sản xuất trong khoảng 2007–2018.

Các dòng xe xác nhận dùng dụng cụ căn chỉnh kiểu CTA

• Audi A4 2.0L, 2009–2016
• Audi A4 Quattro 2.0L, 2009–2016
• Audi A5 2.0L, 2010–2017
• Audi A5 Quattro 2.0L, 2010–2014

Cả CTA và FCP đều xác nhận kiểu dụng cụ căn chỉnh này chỉ dành cho hộp số sàn.
