Bảng hiển thị số liệu Printables trên màn hình tròn ESP32-S3

Bảng theo dõi số liệu Printables với màn hình tròn ESP32-S3 (480x480)

https://www.aliexpress.com/item/1005009066024223.html?spm=a2g0o.order_list.order_list_main.21.4fb51802j6wEiG

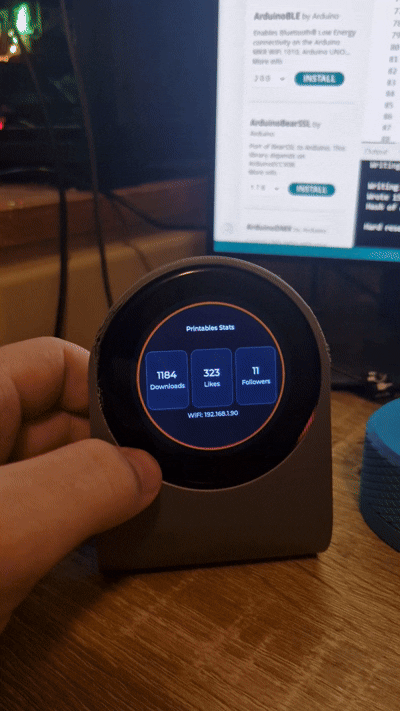

Biến màn hình cảm ứng tròn 2.1 inch ESP32-S3 của Waveshare thành một bảng thông báo chỉ số Printables trực quan. Giao diện hỗ trợ vuốt, xem đồng hồ và cổng thiết lập WiFi tự động khi khởi động lần đầu.

Các tính năng:

• Chỉ số Printables theo thời gian thực:
  • Số lượt tải xuống
  • Số lượt thích
  • Số người theo dõi
• Giao diện vuốt:
  • Vuốt trái/phải để chuyển đổi giữa Đồng hồ và chỉ số
  • Vuốt xuống từ Đồng hồ để mở màn hình cài đặt thời gian
• Thiết lập WiFi dễ dàng:
  • Thiết bị tự phát AP để thiết lập lần đầu
  • Kết nối qua điện thoại/laptop để nhập WiFi và User ID
• Xử lý thời gian:
  • Tự động nhận diện múi giờ từ mạng
  • Màn hình chỉnh thời gian thủ công trên thiết bị

Phần cứng

• Màn hình cảm ứng tròn Waveshare ESP32-S3 2.1 inch
• Cổng USB để cấp nguồn

Cài đặt qua Arduino IDE

1. Cài đặt Arduino IDE 2.x
2. Cài gói ESP32 board:
   • Vào Preferences
   • Thêm URL: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
   • Mở Boards Manager và cài đặt ESP32 bởi Espressif Systems
3. Chọn board và cổng trong Tools
4. Cấu hình khuyên dùng:
   • USB CDC On Boot: Enabled
   • CPU Frequency: 240MHz (WiFi)
   • Flash Size: 16MB
   • Partition Scheme: Huge APP
   • Upload Speed: 921600 (dùng 460800 nếu không ổn định)
   • Chế độ bộ nhớ: Thử OPI 80MHz trước, nếu không ổn định mới chọn QIO 80MHz

Thư viện cần thiết

Cài đặt qua Library Manager nếu thiếu:

• LVGL
• WiFiManager

Hướng dẫn nạp code

1. Mở sketch dự án trong Arduino IDE
2. Kiểm tra lại board và các thiết lập trên
3. Nhấn Upload
4. Mở Serial Monitor ở tốc độ 115200 để xem nhật ký hệ thống

Thiết lập người dùng lần đầu

1. Khi khởi động lần đầu, thiết bị sẽ vào chế độ thiết lập WiFi
2. Kết nối điện thoại/laptop vào mạng: PrintablesStats
3. Mở trình duyệt và truy cập địa chỉ IP hiển thị trên màn hình
4. Nhập WiFi gia đình và User ID Printables
5. Thiết bị sẽ kết nối và hiển thị chỉ số của bạn

Lưu ý cho các bạn:

• Dự án này dành cho cộng đồng nên đừng lưu cứng thông tin cá nhân vào code
• Chủ đề và giao diện đã được tối ưu cho màn hình tròn 480x480

Xin gửi lời cảm ơn đến người dùng đã chia sẻ ý tưởng gốc và thiết kế tinh tế này.
