Hệ thống vòi tưới cây tự động (Tương thích Gardena)

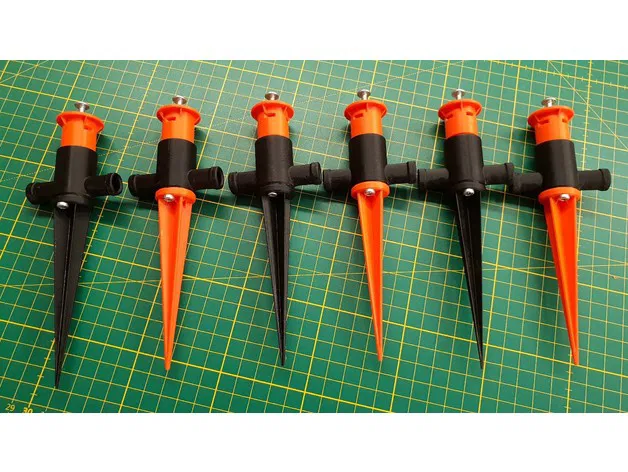

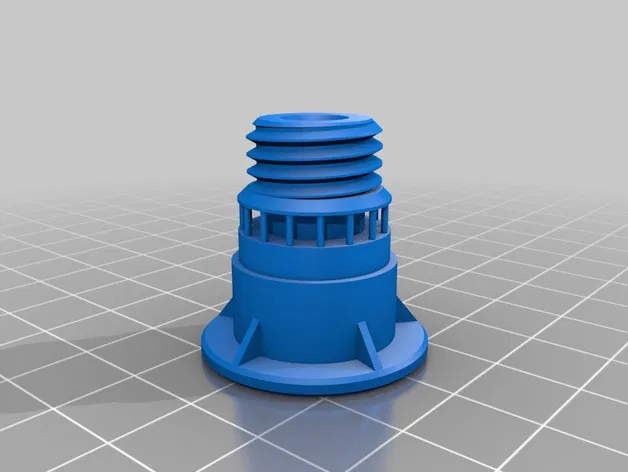

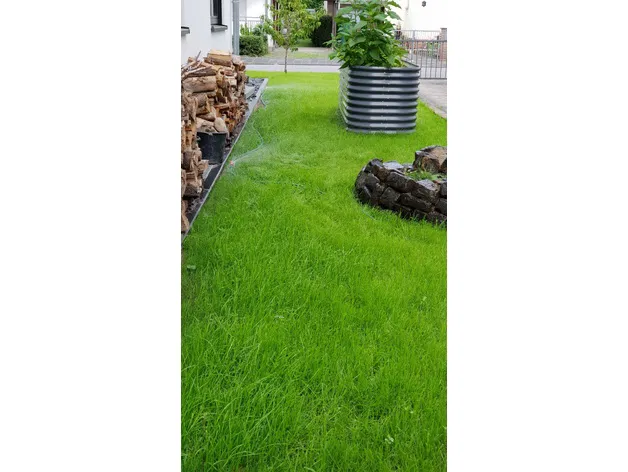

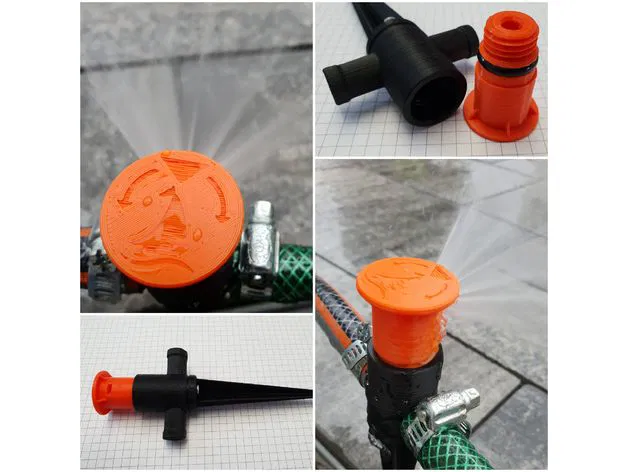

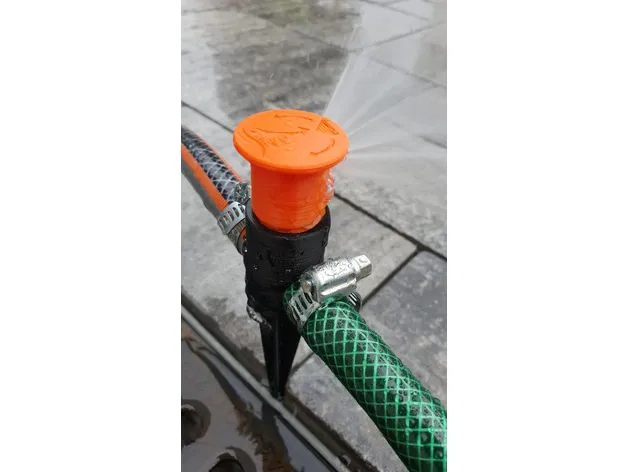

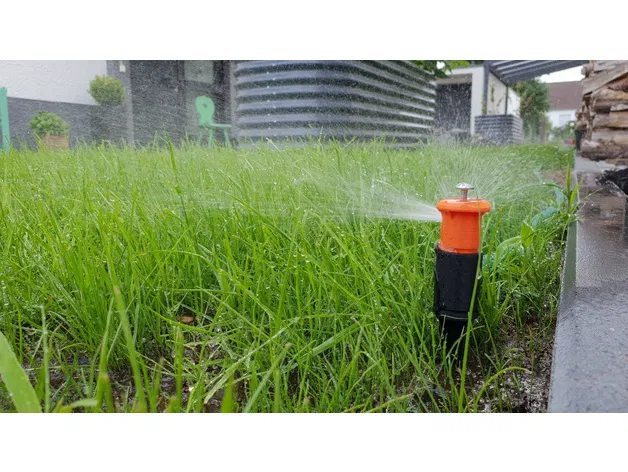

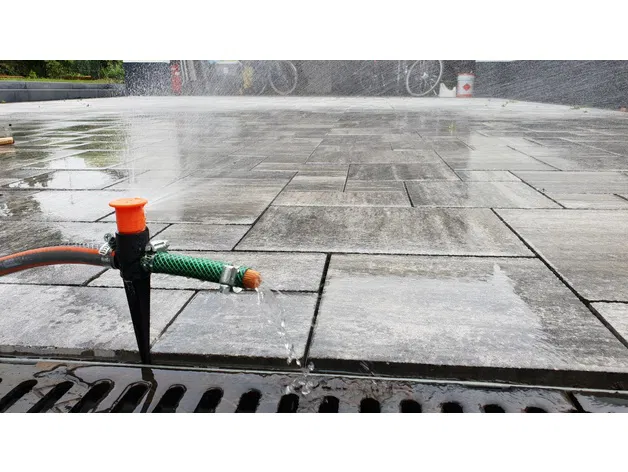

Chào mọi người, đây là hệ thống tưới nước cho vườn nhà được thiết kế giống như các sản phẩm của Gardena. Miễn phí với phương châm "Tại sao phải mua khi có thể tự in?" ;-) Mình thiết kế hệ thống này theo dạng module và bản GlueEdition (dán keo) để bạn có thể kết hợp linh hoạt các bộ phận cắm đất, phần giữa với 1-3 đầu nối trực tiếp/khớp nối Gardena, hoặc các đầu phun khác nhau. Các đầu phun vẫn đang được tiếp tục phát triển, nhưng hiện đã có sẵn các góc phun 45°, 180°, 270° và 360°. Mình khá ngạc nhiên khi thấy đầu phun hoạt động rất tốt với áp suất nước từ 2.5 - 3 bar, vì vậy mình đã bổ sung thêm tính năng chỉnh lưu lượng bằng ốc vít trên đầu phun.

Xem trước:

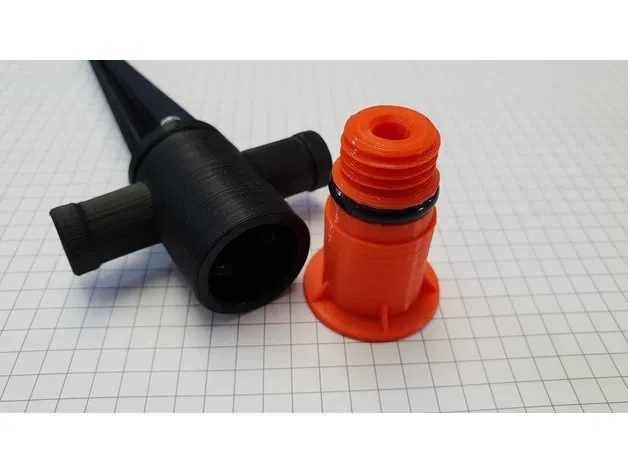

Support: Support cho đầu phun đã được tích hợp sẵn trong các file STL (vui lòng in đầu phun ở trạng thái lật ngược). Những ống nhỏ ở vị trí lắp ron cao su và miệng phun có thể được cắt tỉa dễ dàng bằng dao rọc giấy. Đối với phần thân giữa, chỉ cần sử dụng support từ mặt đế.

Bạn cần chuẩn bị:

• Các bộ phận đã in 3D ;-)
• Ốc vít 3,5 x 12 hoặc 3,5 x 15
• Ron cao su đường kính trong Ø 12 x 3,5 mm NBR 70
• Ốc vít chỉnh lưu lượng M4 x 25mm

Xin lưu ý là hệ thống vẫn đang trong quá trình phát triển, hãy tiếp tục theo dõi nhé!

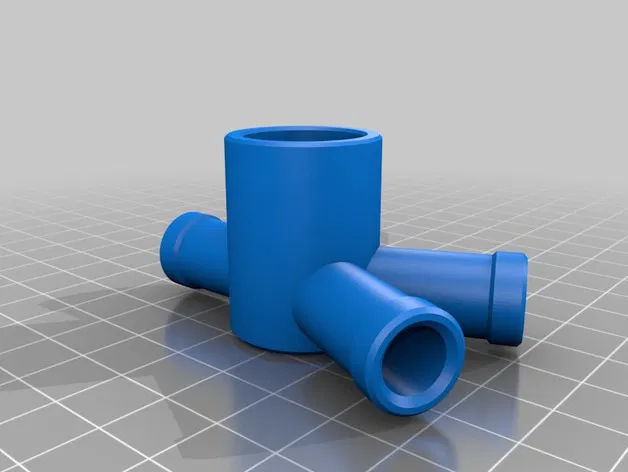

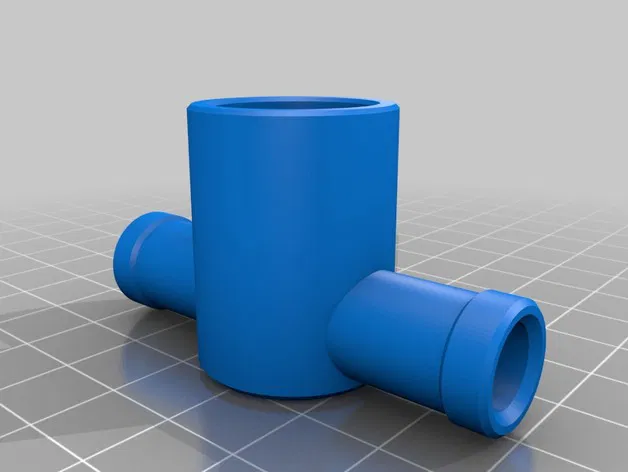

• Đã có thêm phần thân giữa "T" với 3 đường dẫn nước lệch nhau 90° bản GlueEdition. Nhờ đó, bạn có thể đặt đầu phun ở cạnh bồn hoa và kết nối thêm đường dẫn 90°. Đã thêm: middle_section_3con180_v1_GLUE.stl, middle_section_3con180_v1.stl

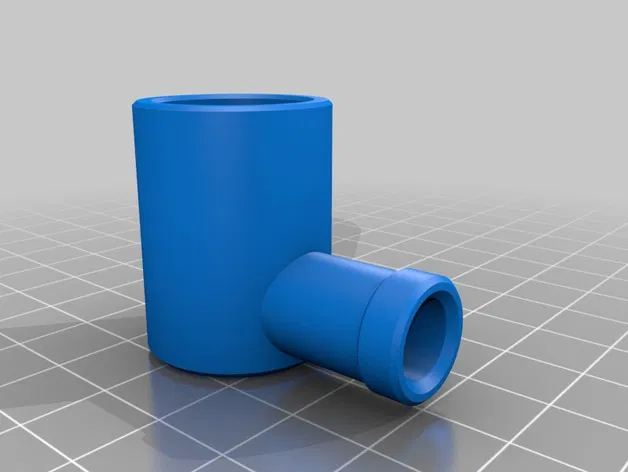

• Thêm phần thân giữa với 2 đường dẫn nước lệch 90° bản GlueEdition, giúp đặt đầu phun ở góc bồn hoa mà không vướng dây dẫn. Đã thêm: middle_section_2con90_v1_GLUE.stl

• Đã có đầu phun với hai lối ra đối diện nhau 90°, cho phép tưới ở hai phía đối diện. Đã thêm: sprayhead_v2_9090dg.stl, sprayhead_v2_9090dgNOdosage.stl

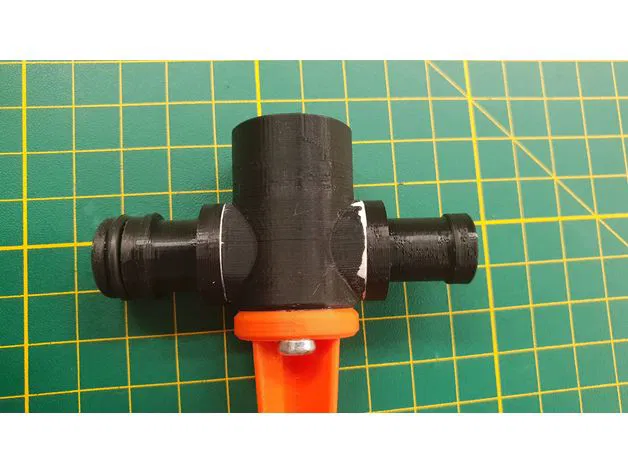

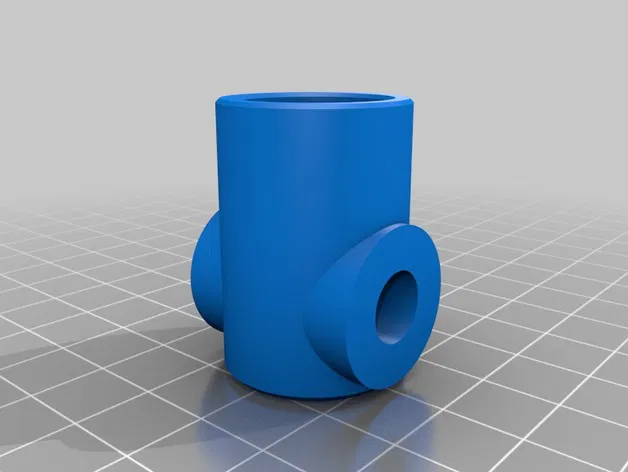

• Phiên bản GlueEdition đã ra mắt! Các kết nối có thể được dán vào phần thân giữa bằng acetone. Ưu điểm là bạn có thể tùy chỉnh mọi thân giữa với bất kỳ đầu nối nào và không cần in support. Đã thêm: Các file middlesection..._GlueEdition_v1.stl, các đầu nối Gardena/kẹp ống và sprayhead_v1_BlindPlug.stl.

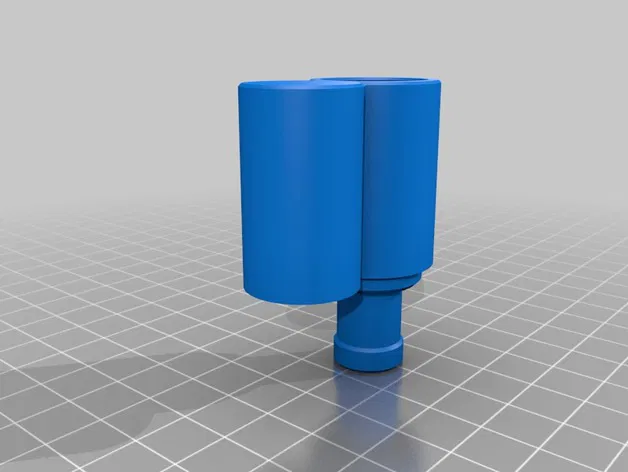

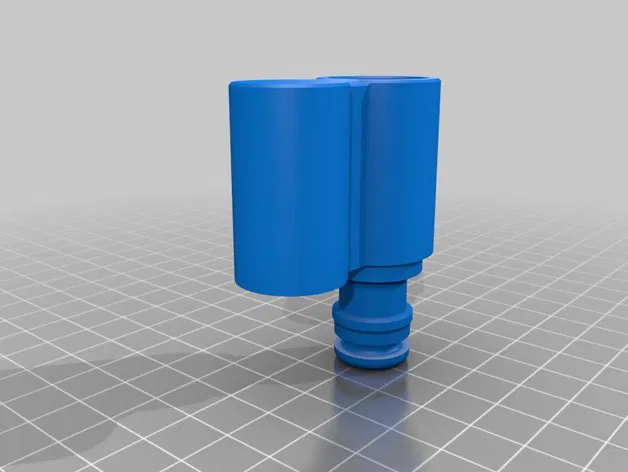

• Đã có 2 phiên bản thân giữa với kết nối kẹp và kết nối Gardena, có thể cắm vào cọc 12mm để tưới cho các cây cao hơn. Đã thêm: middle_section_StaffHolder_Hoseclip_v1.stl, middle_section_StaffHolder_Gardena_v1.stl

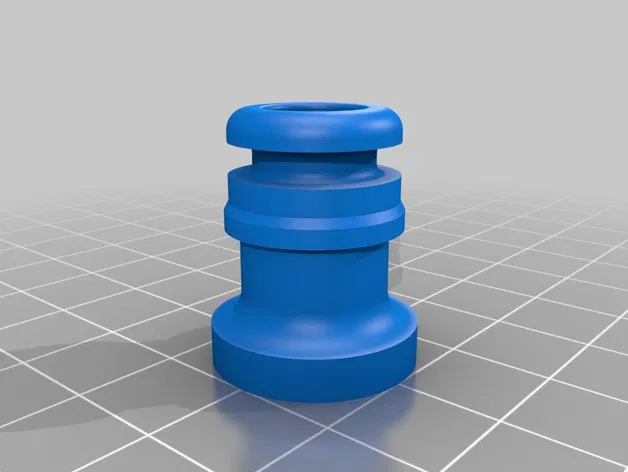

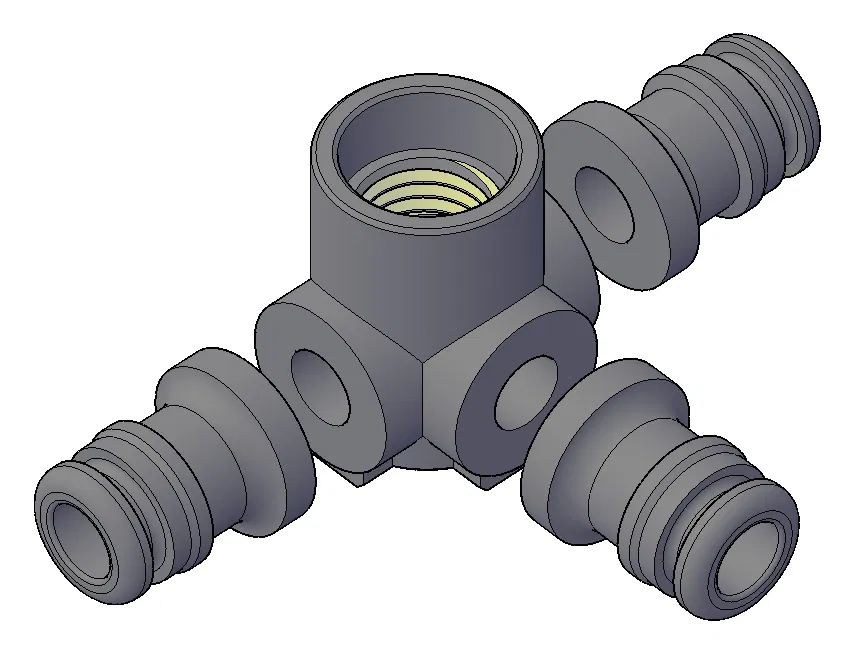

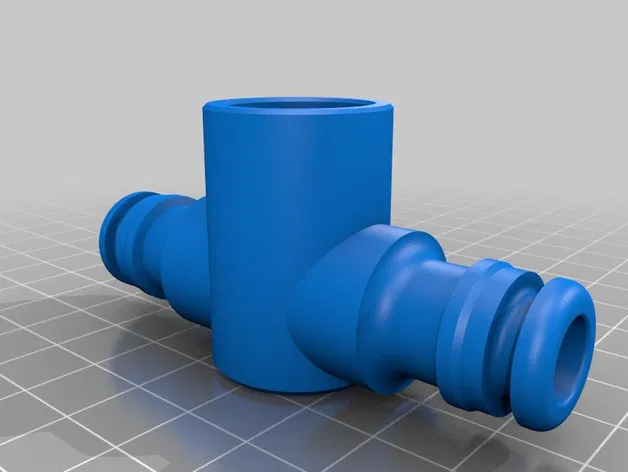

• Đã thêm các phiên bản khớp nối Gardena vào phần thân giữa. Đã thêm: middle_section_1con_1gardena_v1.stl, middle_section_2gardena_v1.stl, middle_section_1gardena_v1.stl

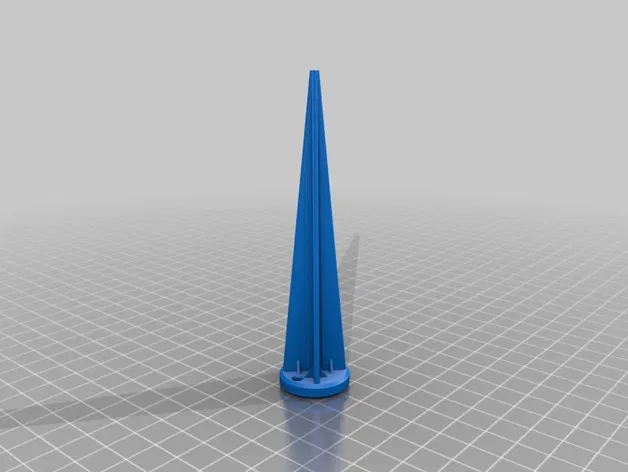

• Mình đã cải tiến phần cắm đất cứng cáp hơn với thanh chống chéo và bổ sung các phiên bản đầu phun có hoặc không có ốc chỉnh lưu lượng. Đã thêm: ground_holder_v2.stl, các file sprayheadv2...NOdosage.stl

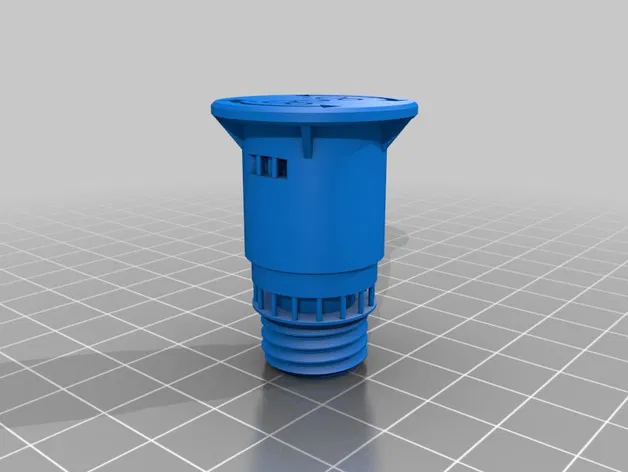

• Bổ sung các phiên bản 90°, 180°, 270°, 360° với tùy chọn ốc chỉnh lưu lượng cho tất cả đầu phun. Đã thêm: Các file sprayheadv2...dg.stl

Chúc các bạn in vui vẻ! Chris
