Van Nước Cho Vòi Vườn (Garden Hose Valve)

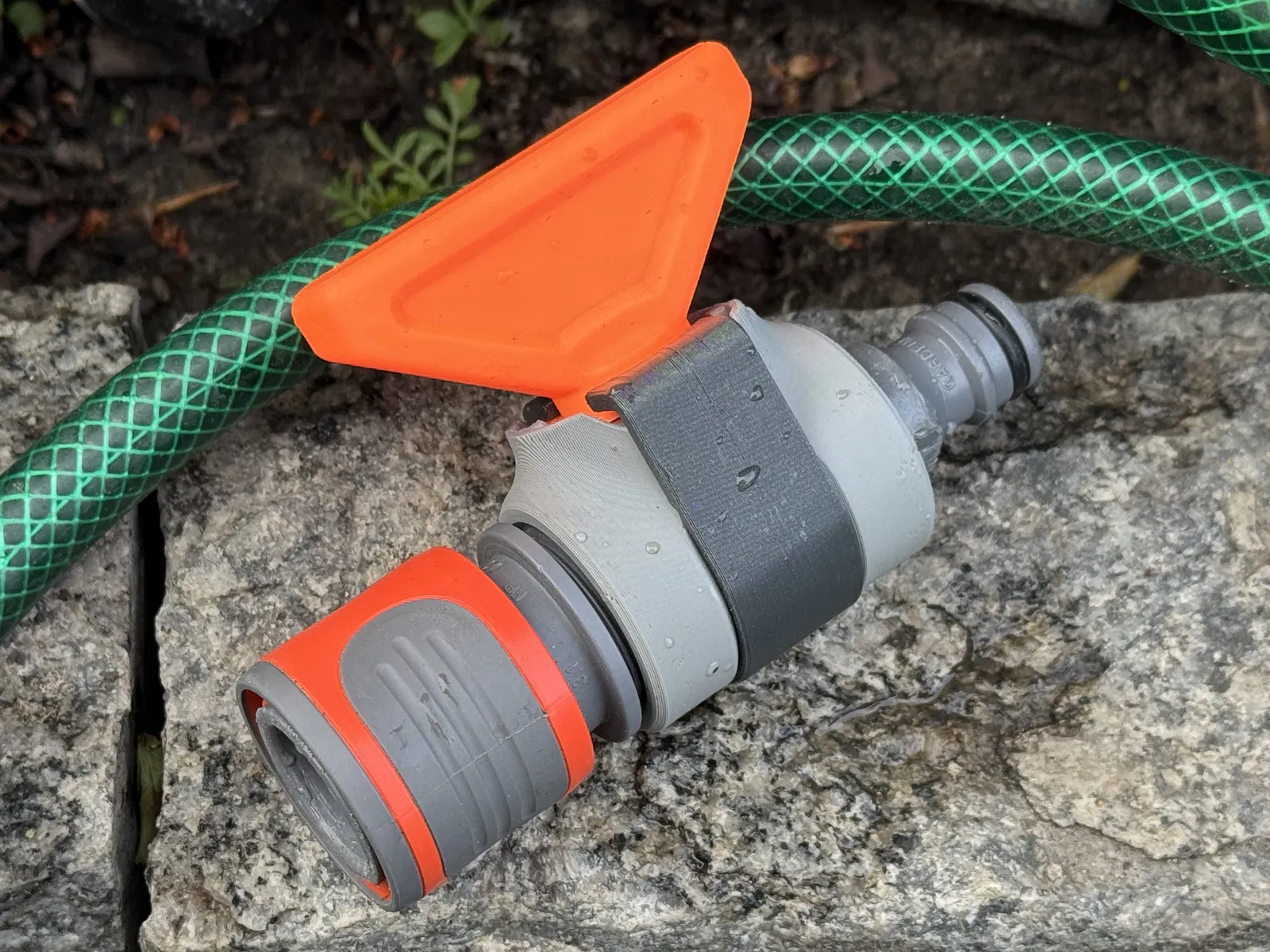

Cái van bi này có thể dùng để điều chỉnh lưu lượng nước hoặc khóa hoàn toàn dòng chảy. Nó hoàn toàn có thể in được và có ren ¾" ở cả hai đầu, vì vậy bạn có thể dễ dàng kết hợp với nhiều đầu nối vòi nước khác mà bạn đang có ở nhà.

In ấn: In tất cả các chi tiết theo hướng đã đặt sẵn. Sử dụng chiều cao lớp in (layer height) 0.15mm cho các chi tiết Body, Key và BallValve. Các phần còn lại tùy chọn. Không cần hỗ trợ (support). Hãy nhớ cài đặt vị trí đường may (seam position) là “random” để tránh bị rò rỉ nước. Các phần ron cao su (gasket) cần được in bằng nhựa TPU. Mình đã dùng loại A98 và kết quả rất tốt.

Lắp ráp: Xem hướng dẫn từng bước trong các hình ảnh dưới đây. Bạn có thể bôi một ít vaseline (petrol jelly) vào các miếng ron, dù điều này không bắt buộc. Lưu ý: Đảm bảo các miếng ron được lắp đúng hướng, nếu không chúng sẽ không hoạt động. Hãy tham khảo hình ảnh cắt lớp nếu bạn không chắc chắn.

1. Đặt “GasketTop” lên trên “BallValve” Lưu ý: Rãnh phải hướng về phía quả cầu, mặt phẳng phải hướng về phía Body.

2. Lắp “BallValve” vào trong “Body”

3. Lắp một trong hai phần “Insert_x2” lên trên “BallValve” Lưu ý: Nếu phần “Insert_x2” không nằm khớp trong "Body", có khả năng là do “gasketTop” vẫn còn hơi cản trở. Hãy đảm bảo nó được đẩy lên hết mức và vào đúng vị trí.

4. Lắp “GasketSide_x2” vào.

5. Đặt O-ring vào đầu nối vòi và lắp nó vào Body.

6. Lặp lại bước 1 đến 5 cho phía bên kia. Sau đó lắp “Key” vào “BallValve”.

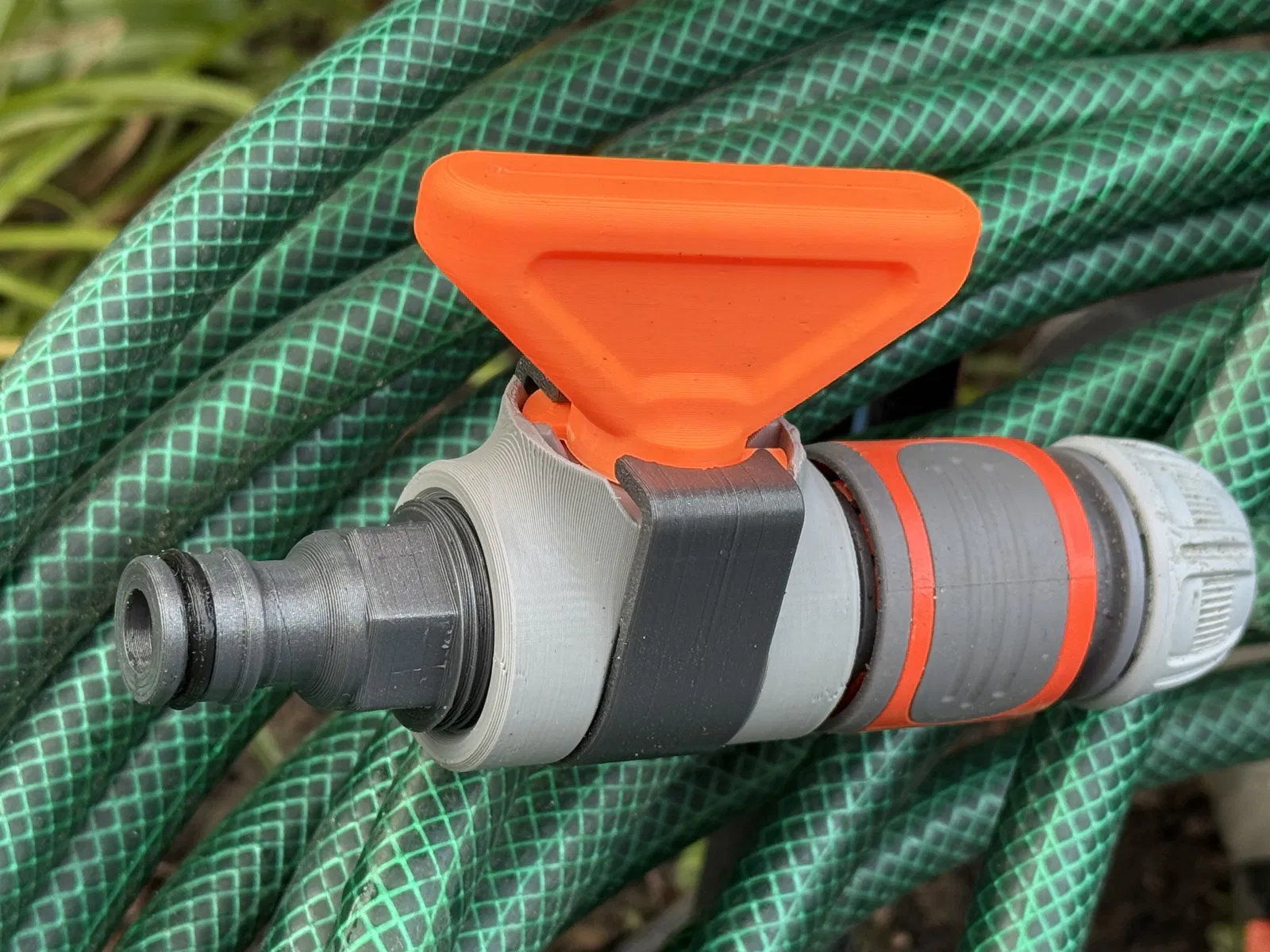

7. Đặt “Handle” lên trên và cố định bằng “Clamp”. Xong rồi nè! :)

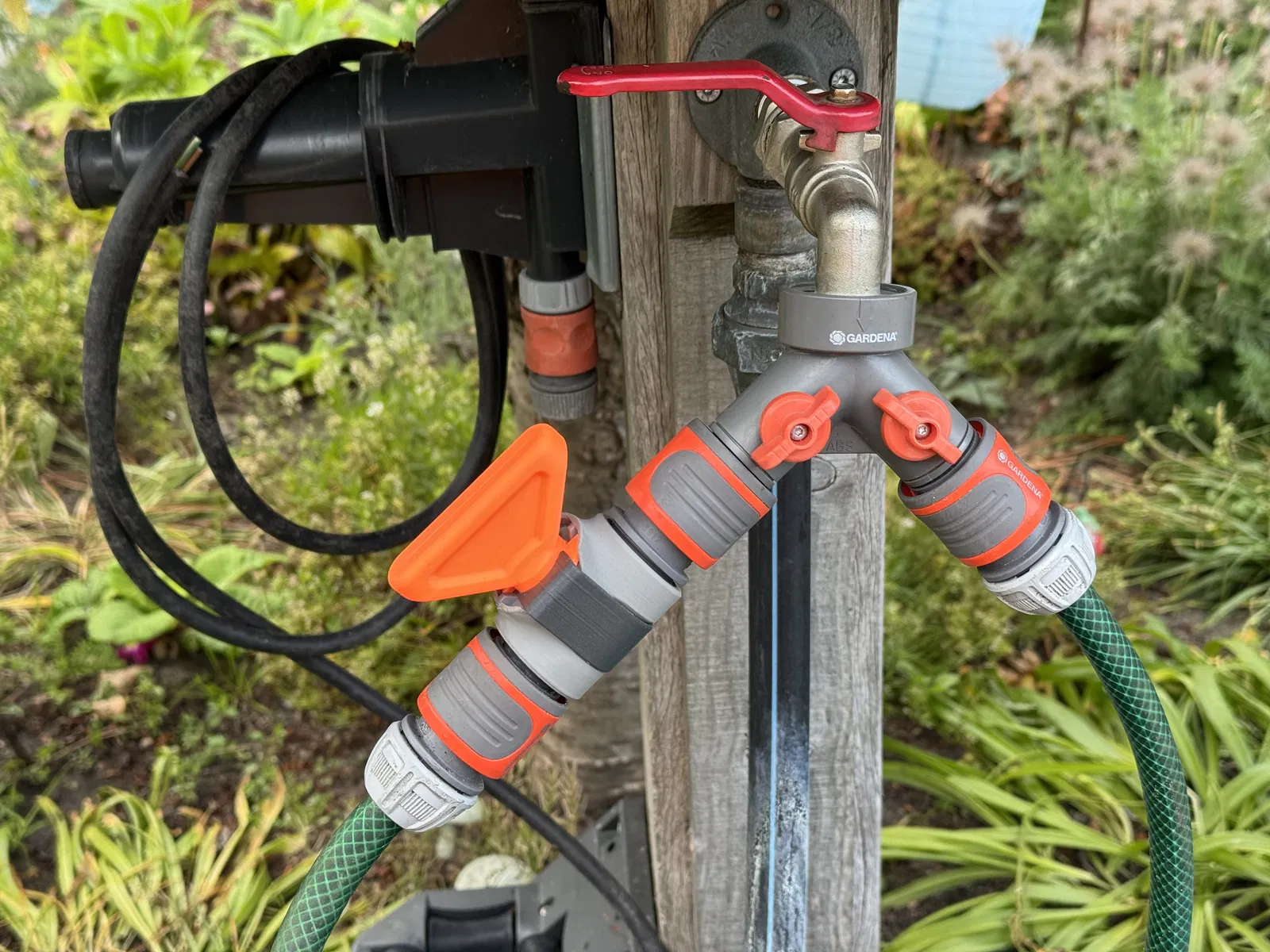

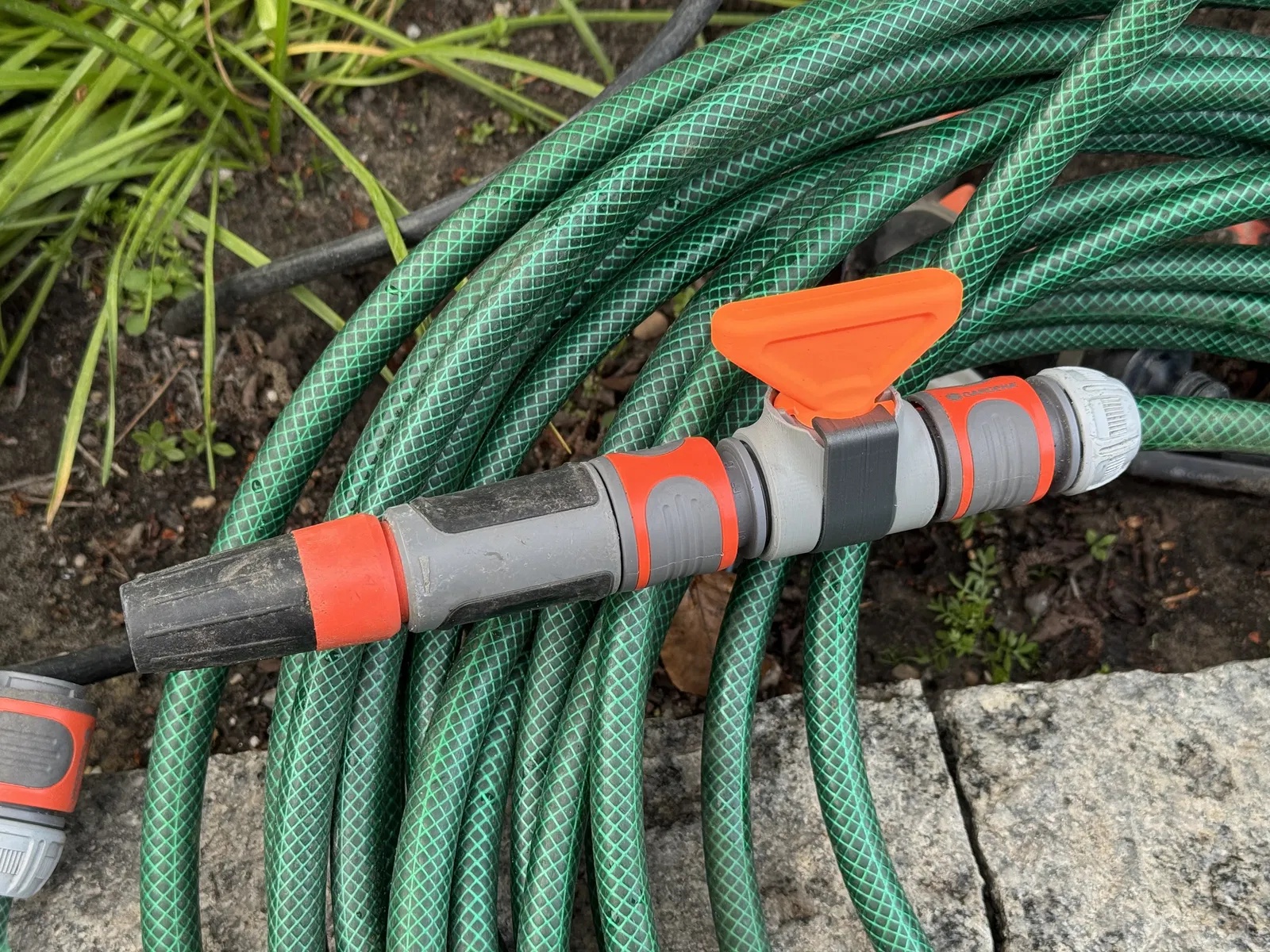

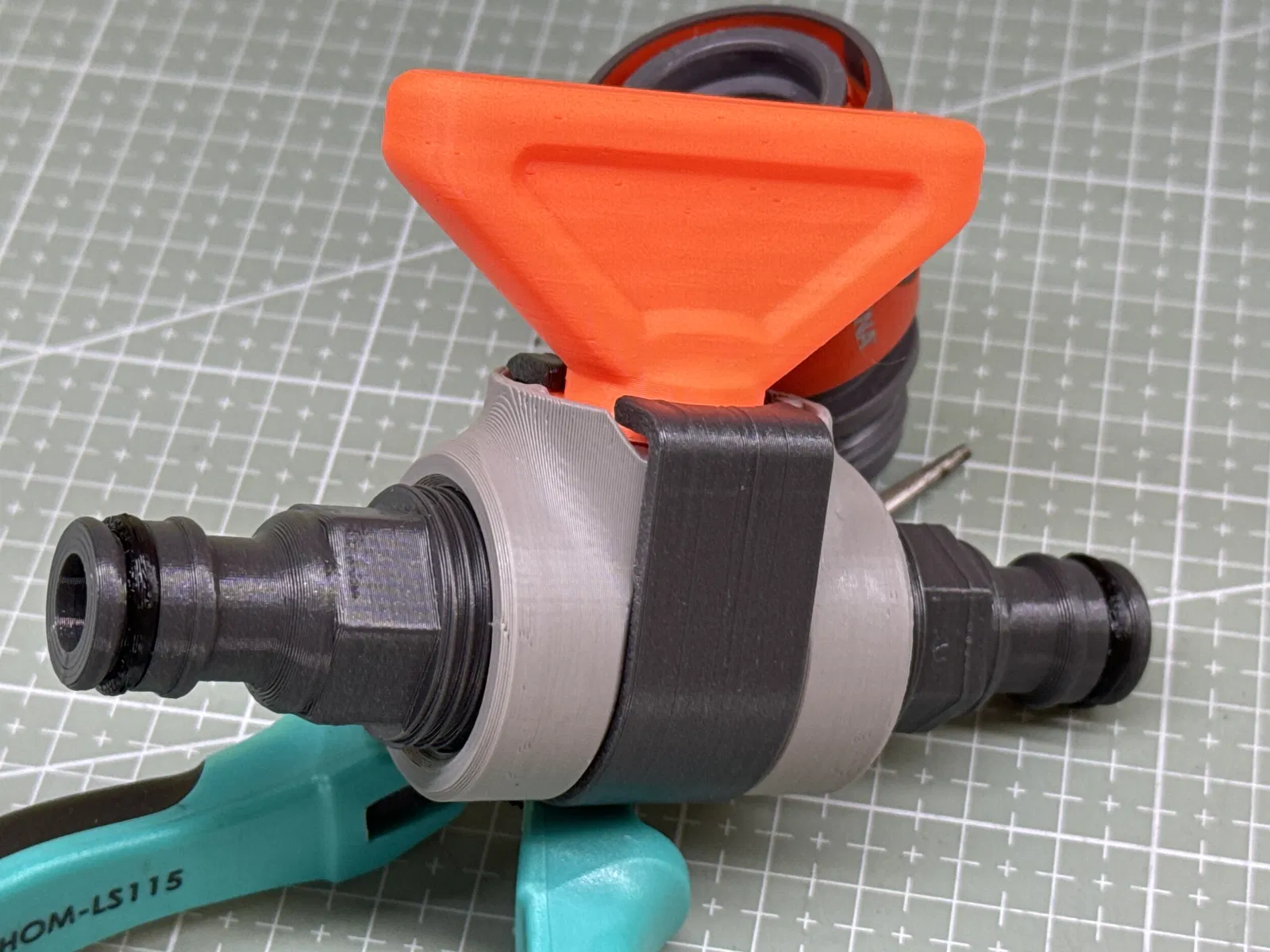

Nhờ vào ren ¾", van này cũng tương thích với các đầu nối vòi thông thường khác.

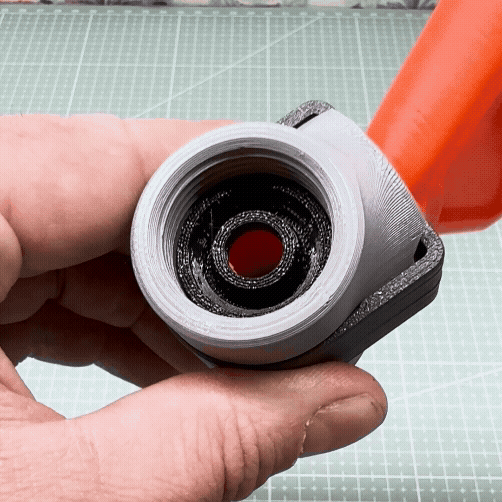

Nếu bạn đang thắc mắc làm sao ron in từ nhựa có thể kín nước, đó là do thiết kế đặc biệt giúp áp lực nước đẩy ron vào đúng vị trí. Một lưu ý nhỏ: có khả năng bản in của bạn sẽ bị rò rỉ dọc theo ren hoặc giữa các lớp in. Mình đã thử nghiệm và một số bản in bị rò rỉ ở những vị trí lạ do cài đặt in khác nhau hoặc đầu nối bị lỏng. Độ cứng của TPU và dung sai khi in sẽ ảnh hưởng trực tiếp đến hiệu quả của van. Bạn có thể cần in thử vài lần để có kết quả tốt nhất.
