Bộ đệm tháo lắp nhanh tấm ốp Centauri Carbon

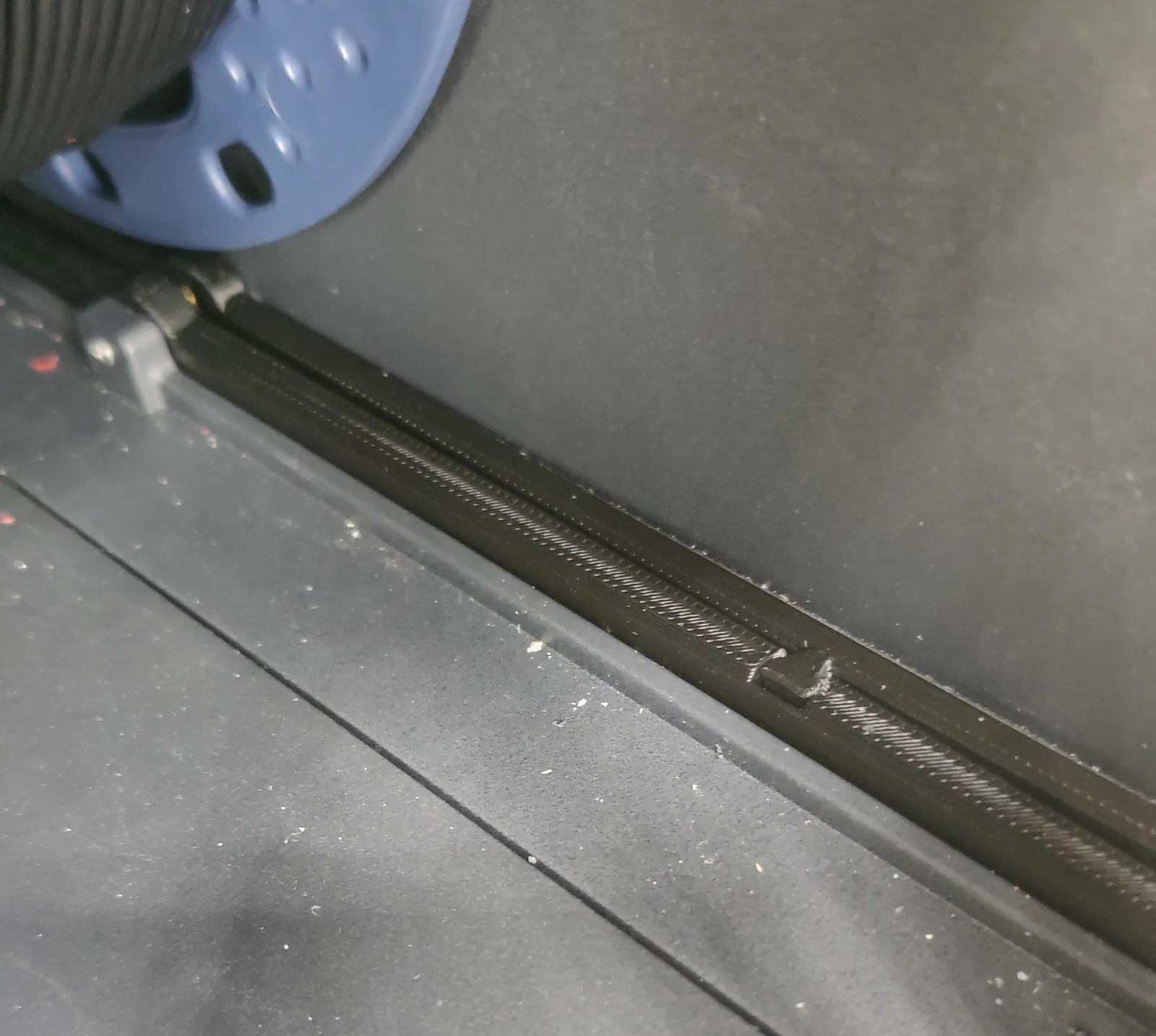

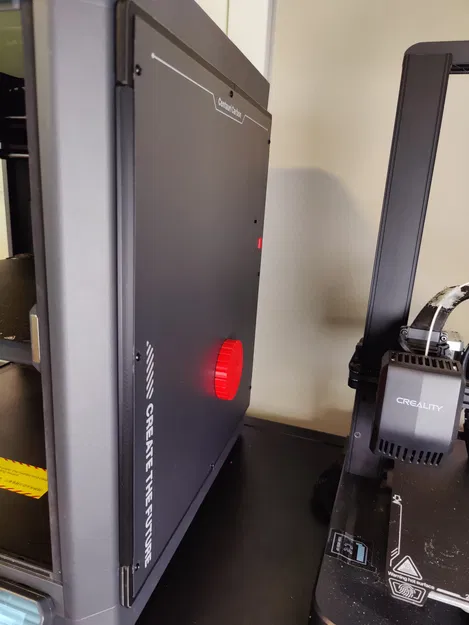

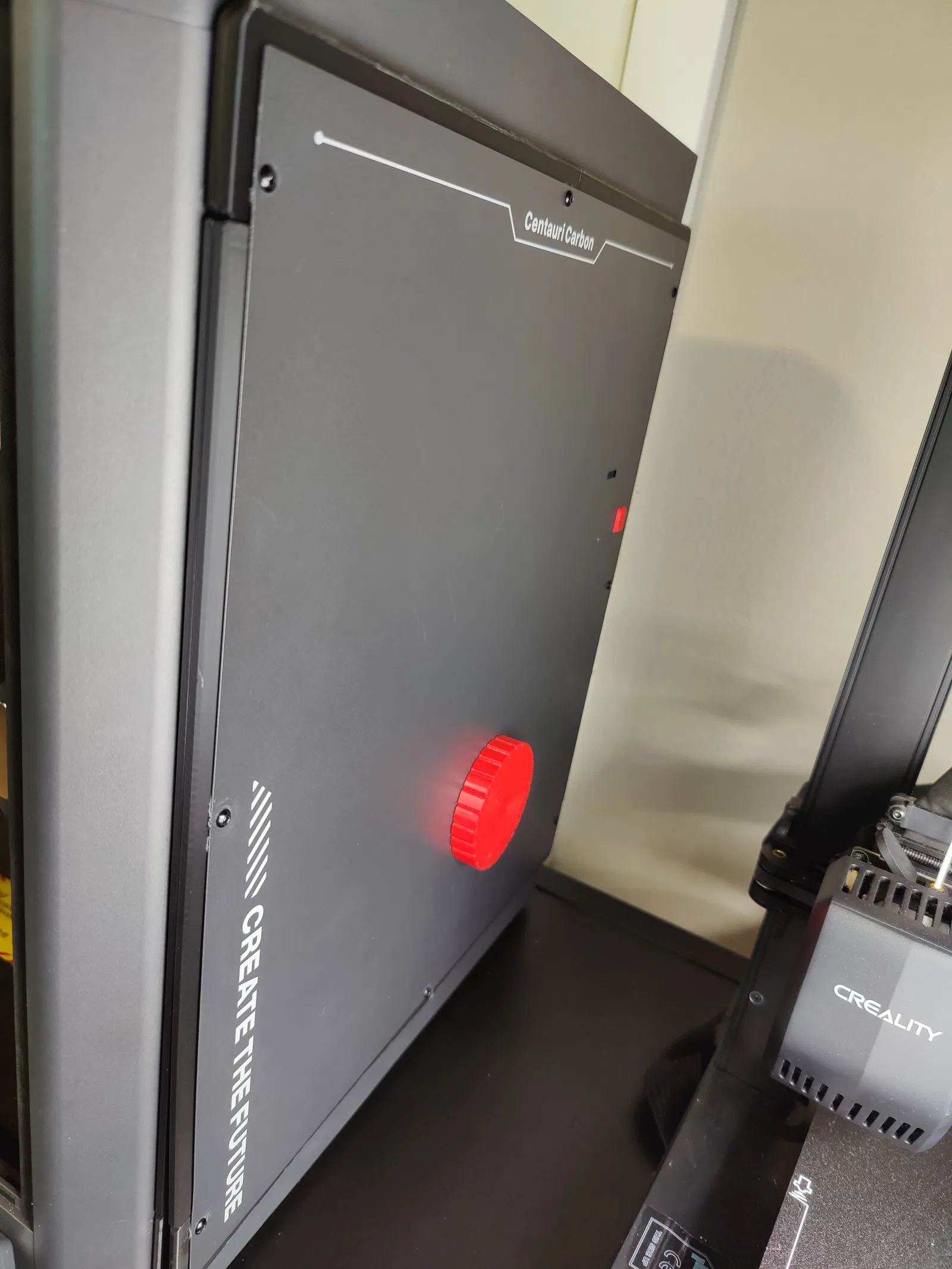

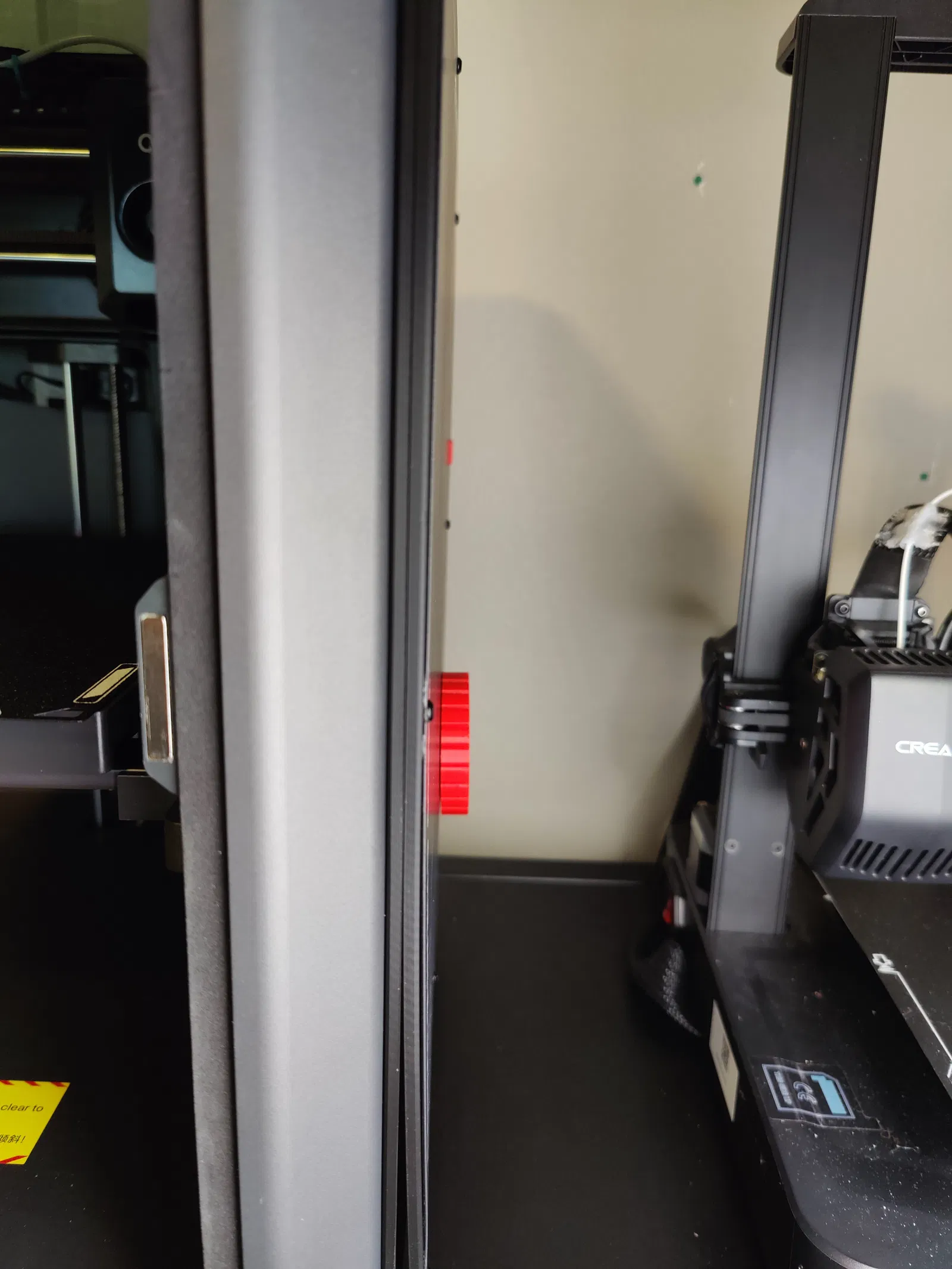

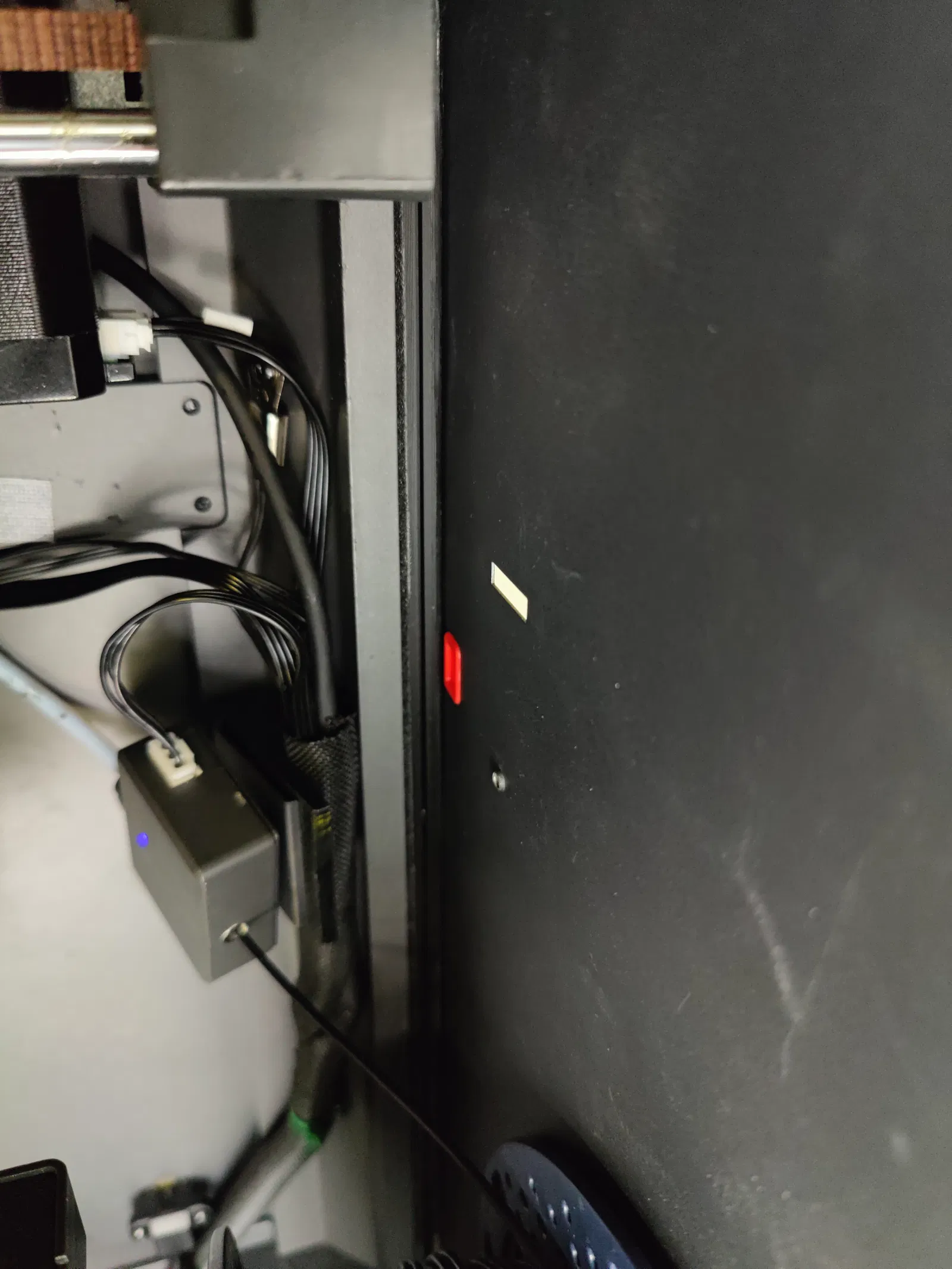

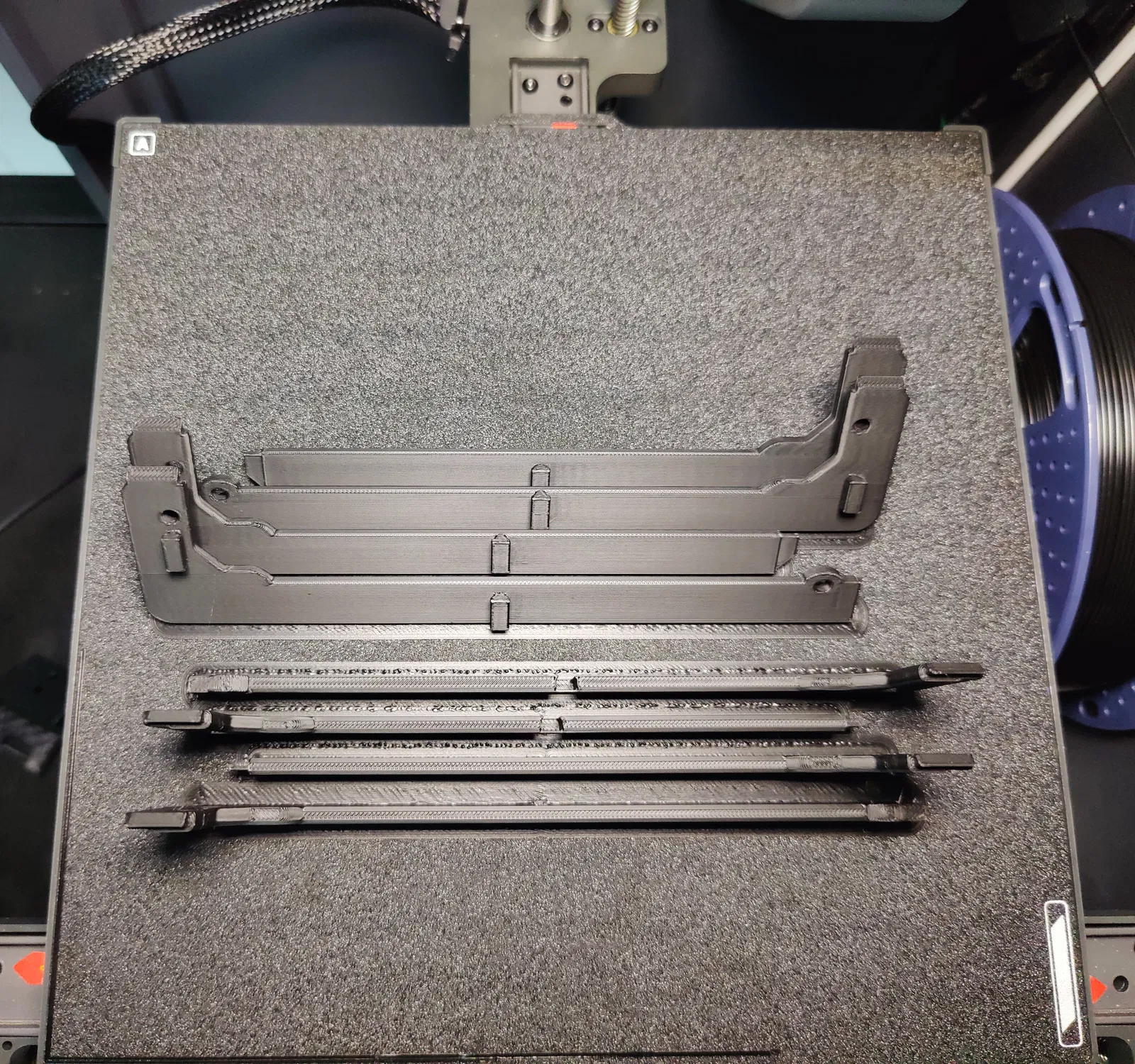

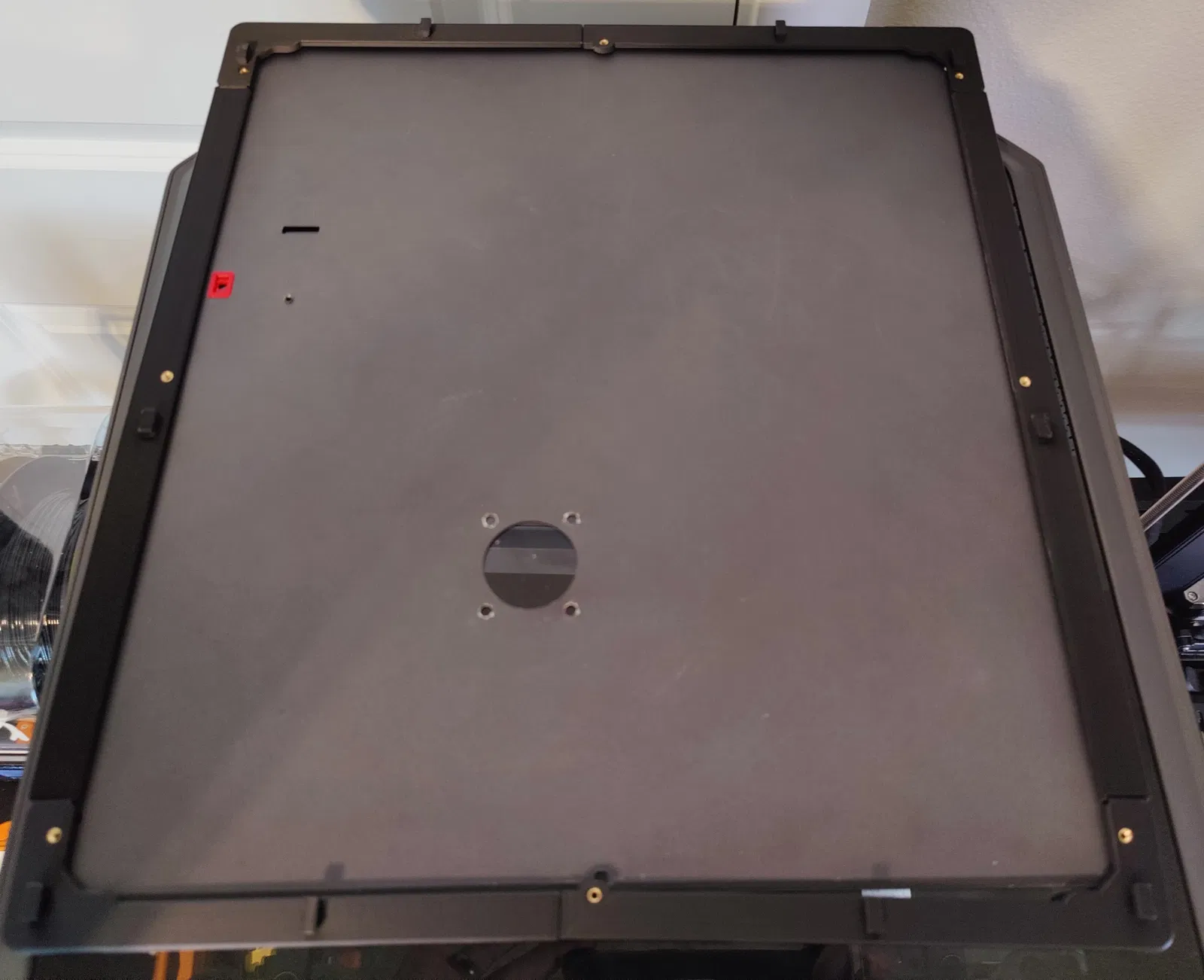

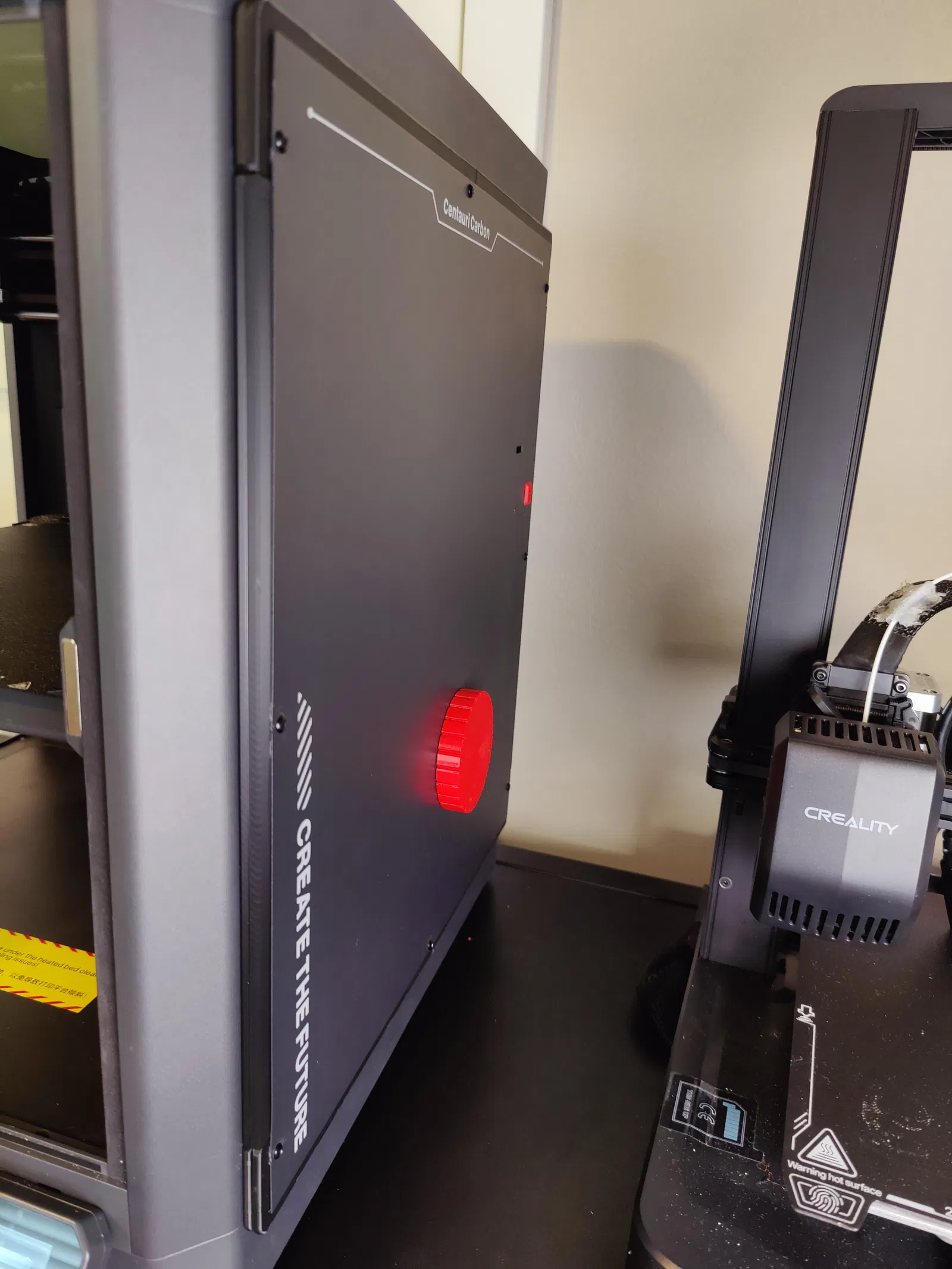

Bộ đệm này được chia làm hai phần chính - một bộ lắp vào khung máy (chassis) và một bộ lắp vào tấm ốp (panel). Các chi tiết này được thiết kế khớp nối với nhau để đảm bảo độ chắc chắn khi lắp tại đúng vị trí. Sau khi lắp xong cả hai bộ, phần đệm này cho phép bạn chỉ cần trượt nhẹ tấm ốp lên trên là có thể tháo rời. Tính năng này rất tiện lợi cho những ai đang sử dụng giá đỡ cuộn nhựa bên trong hoặc cần mở nhanh máy để bảo trì hoặc chụp ảnh máy.

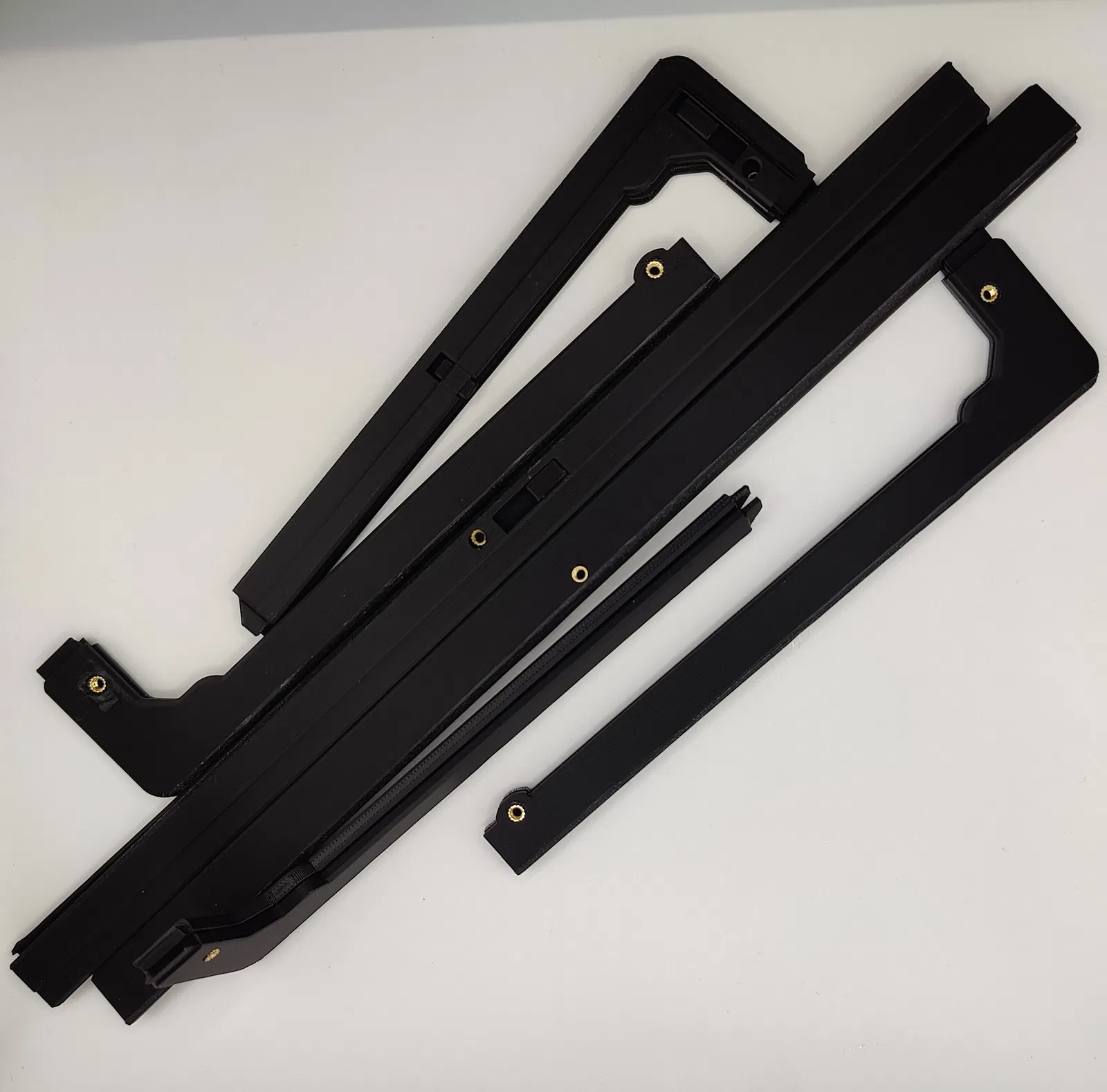

Bạn sẽ cần chuẩn bị: 8 ốc máy M3 loại 8mm, 8 ốc máy M3 loại 4 hoặc 5.5mm, và 8 đai ốc cấy nhiệt (heatset knurled nuts) M3 loại 4mm. Các đai ốc này sẽ được lắp vào phía phần đệm trên tấm ốp. Hãy để phần tấm ốp lỏng một chút trước khi lắp lần đầu, sau đó mới siết chặt lại. Thao tác trượt có thể hơi rít trong thời gian đầu. Bạn nên đóng mở vài lần để trơn tru hơn, hoặc có thể bôi thêm một ít bột than chì hoặc mỡ khô (moly dry lube) vào các điểm tiếp xúc.

Mô hình này được thiết kế để sử dụng đai ốc cấy nhiệt. Nếu bạn chưa từng thực hiện việc này, bạn sẽ cần các dụng cụ sau:

• Mỏ hàn - Mình đang dùng loại Yihua 939D+
• Đầu gắn đai ốc nhiệt - Bộ này tương thích với mỏ hàn 939D+
• Đai ốc ren đồng (Brass Threaded Inserts), chẳng hạn như bộ kit này

Nếu bạn không muốn đầu tư mỏ hàn DC đắt tiền như loại Yihua kể trên và muốn một giải pháp trọn bộ, giá rẻ, thì bộ kit này cũng hoạt động rất tốt.

Ngoài ra còn có bộ giá đỡ (heat-set presses) để giúp dẫn hướng đai ốc vào bản in chính xác hơn. Các bộ này thường đi kèm đầu gắn và mỏ hàn. Chúng rất hữu ích nhưng không bắt buộc nếu bạn có đôi tay khéo léo.
