Bộ con lăn / Bộ đẩy / Bộ tăng chỉnh Creality CFS cho cuộn dây ổn định hơn

Phụ kiện này giúp cải thiện quá trình rút sợi filament từ cuộn trong hệ thống Creality CFS bằng cách loại bỏ ma sát giữa các thanh chặn (bumpers) mặc định của máy và cuộn dây. Điều này cực kỳ hữu ích khi cuộn dây nhẹ đi và ít sợi hơn. Ngoài ra, nó còn ngăn bụi rơi vào sợi filament và tăng độ tương thích với các cuộn nhỏ như của Sunlu.

Bạn không cần thay đổi gì vĩnh viễn trên máy, chỉ cần tháo các thanh chặn cũ ra khỏi nắp CFS và lắp bộ đẩy (pusher) này vào bằng chính ốc vít zin của máy.

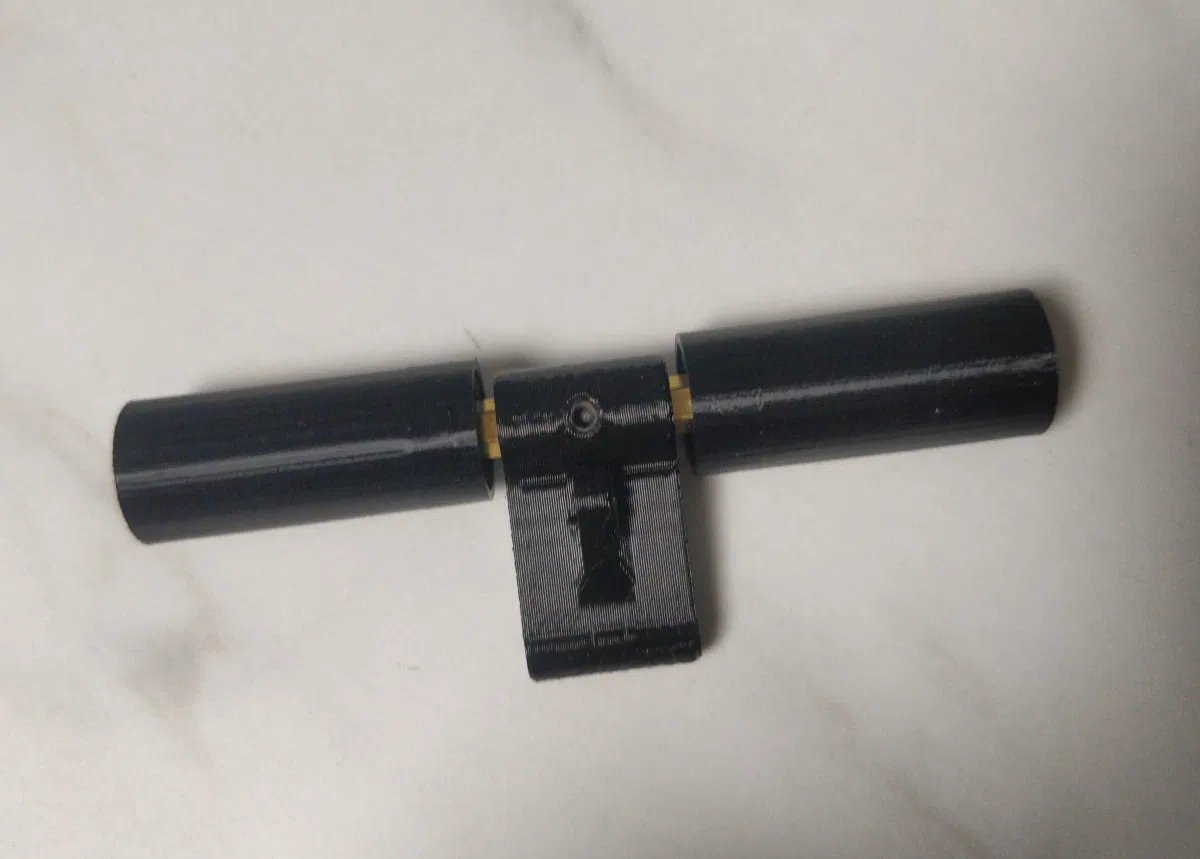

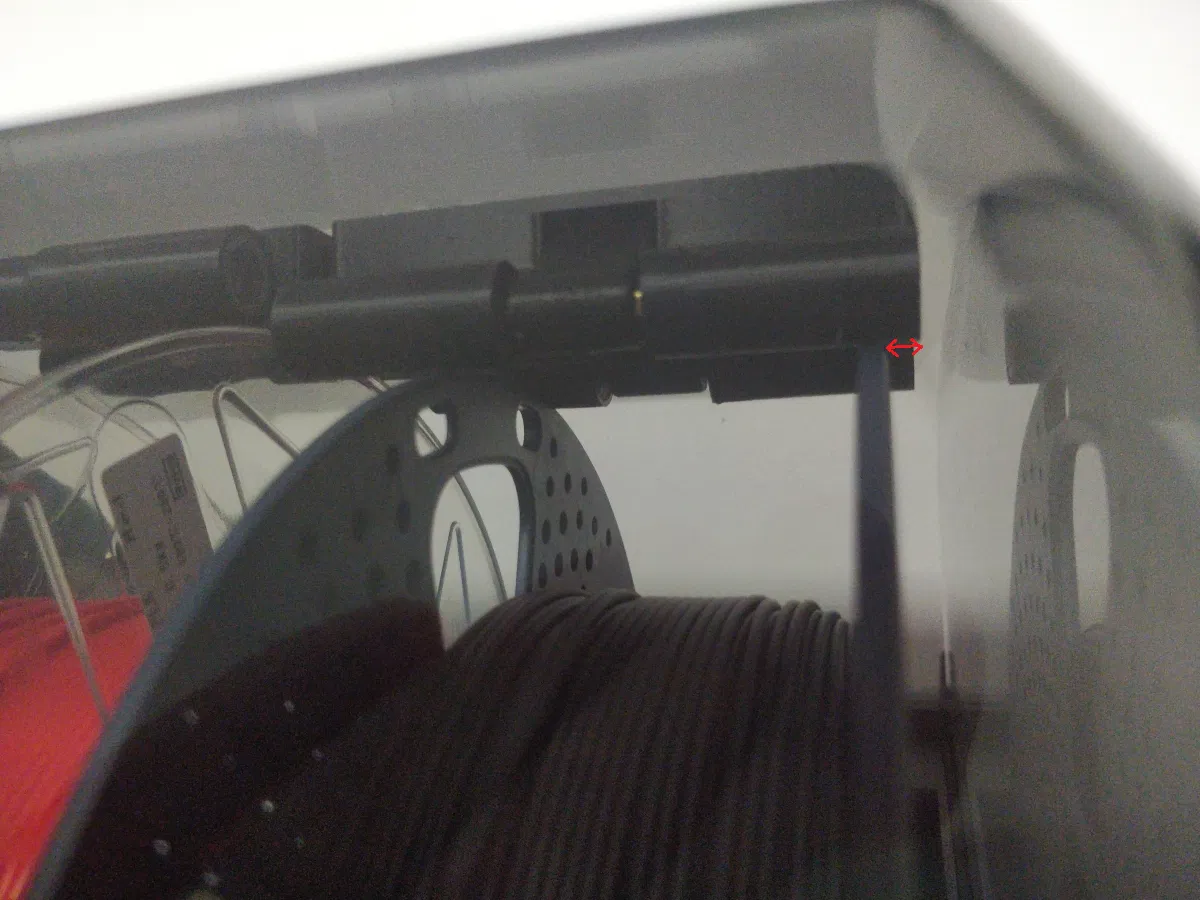

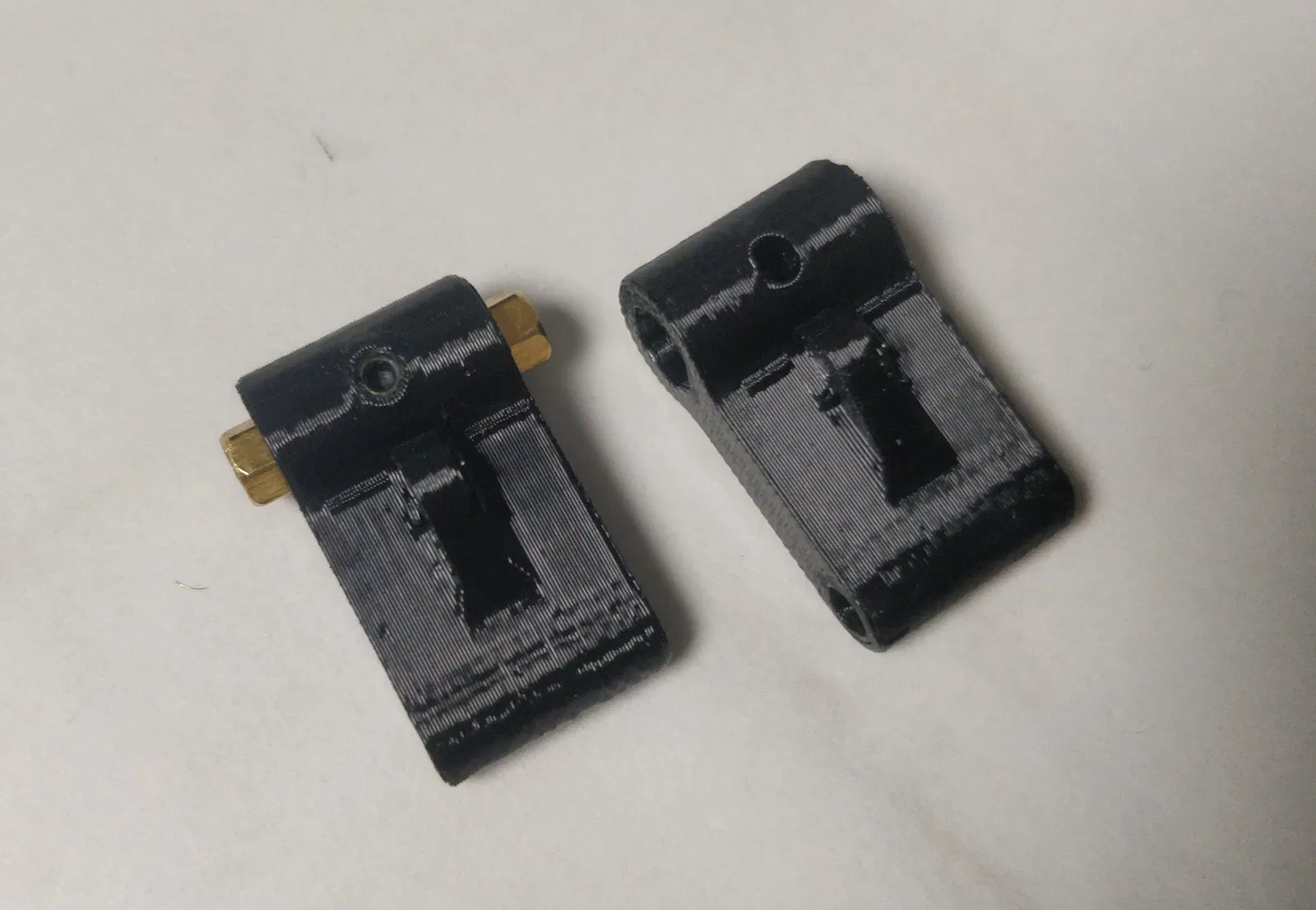

Điểm khác biệt chính của bản remix này là mình dùng trụ đồng (stand-offs) dài 20mm trong các cánh tay thay vì 15mm, giúp đẩy các con lăn rộng ra thêm 2.5mm mỗi bên. Mình thấy rằng có những cuộn dây đặc biệt rộng thường chạy sát mép con lăn, nên cải tiến nhỏ này đảm bảo các con lăn luôn ép chặt xuống cuộn dây 100%. Nếu bạn dùng cuộn giấy bị móp méo do vận chuyển, các con lăn này cũng bao phủ được cả khu vực bị lỗi đó. Mình đã tùy chỉnh lại file roller_arm.stl để khớp với trụ đồng dài hơn.

Đối với ốc vít giữ các cánh tay vào đế, mình chọn loại ốc ren lửng (half thread) để tránh làm mòn lỗ do cánh tay quay trực tiếp trên phần ren. Với ốc 45mm ren lửng, cánh tay chỉ quay trên phần thân trơn của ốc.

Danh sách linh kiện (BOM):

• 32x bạc đạn 693ZZ (8 cái cho mỗi bộ đẩy)
• 16x ốc M3x30mm (4 cái cho mỗi bộ đẩy)
• 8x ốc M3x45mm ren lửng (2 cái cho mỗi bộ đẩy)
• 4x lò xo 5x20mm (1 cái cho mỗi bộ đẩy)
• 8x trụ đồng M3x20 F-F (2 cái cho mỗi bộ đẩy)
• 8x ốc M3x3 lục giác (2 cái cho mỗi bộ đẩy)

Hướng dẫn:

• In các chi tiết nhựa bằng PETG (3 vòng tường, infill 15% dạng rectilinear, bật hỗ trợ - support chỉ trên mặt bàn) và bề mặt con lăn bằng TPU.

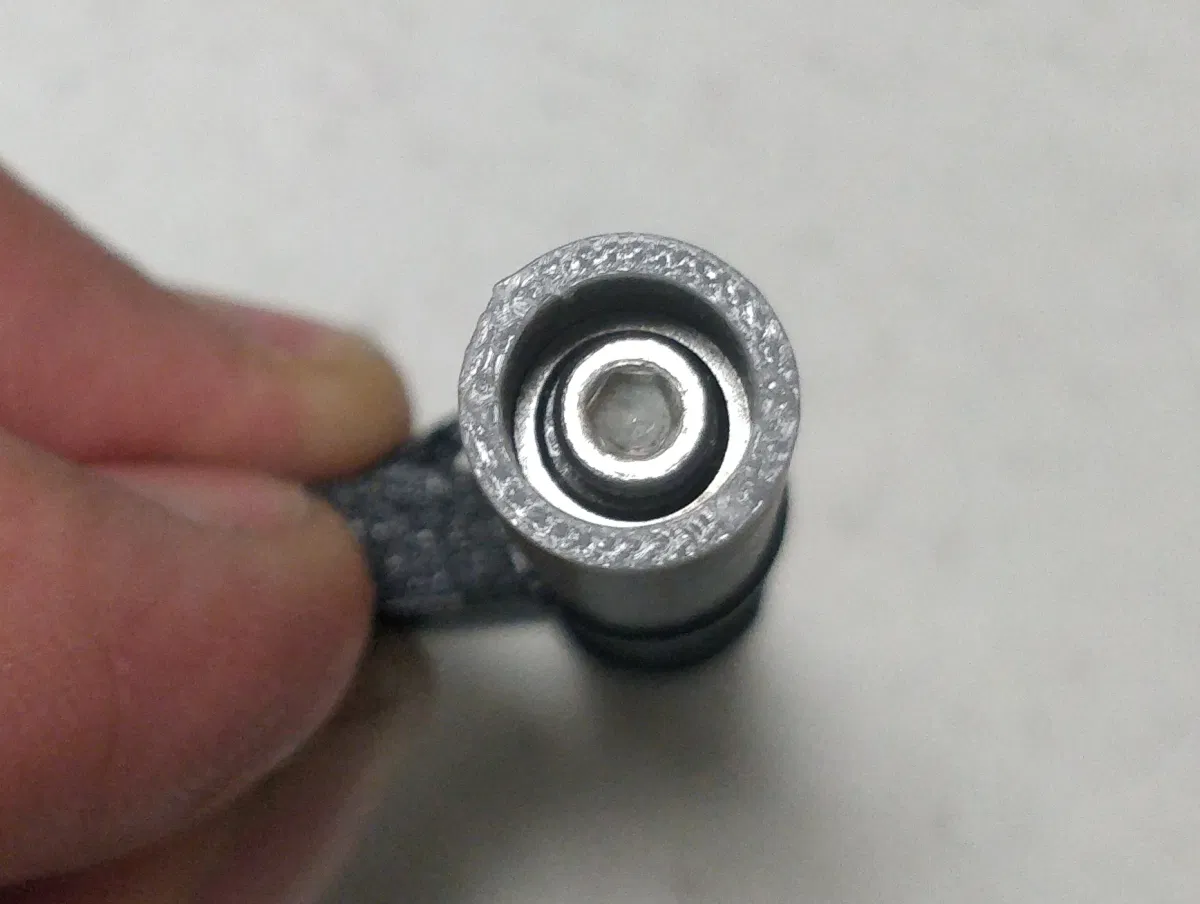

• Bạn cần đảm bảo bạc đạn khớp chặt vào ống con lăn. Hãy in thử một đoạn ngắn 5-6mm của file roller_cylinder.stl để kiểm tra. Nếu bạc đạn lỏng, hãy scale 99%; nếu quá chặt, hãy scale 101%. Nó cần phải chặt đến mức không thể dùng tay không để nhét vào được mà phải dùng dụng cụ hỗ trợ.
• Mỗi bộ đẩy cần: 1x roller_base.stl, 2x roller_arm.stl, 4x roller_cylinder.stl, 4x roller_bearing_spacer.stl, 1x roller_surfaces_tpu.stl.
• Bật support khi in. Chỉ có roller_arm.stl cần một chút support, rất dễ xử lý.

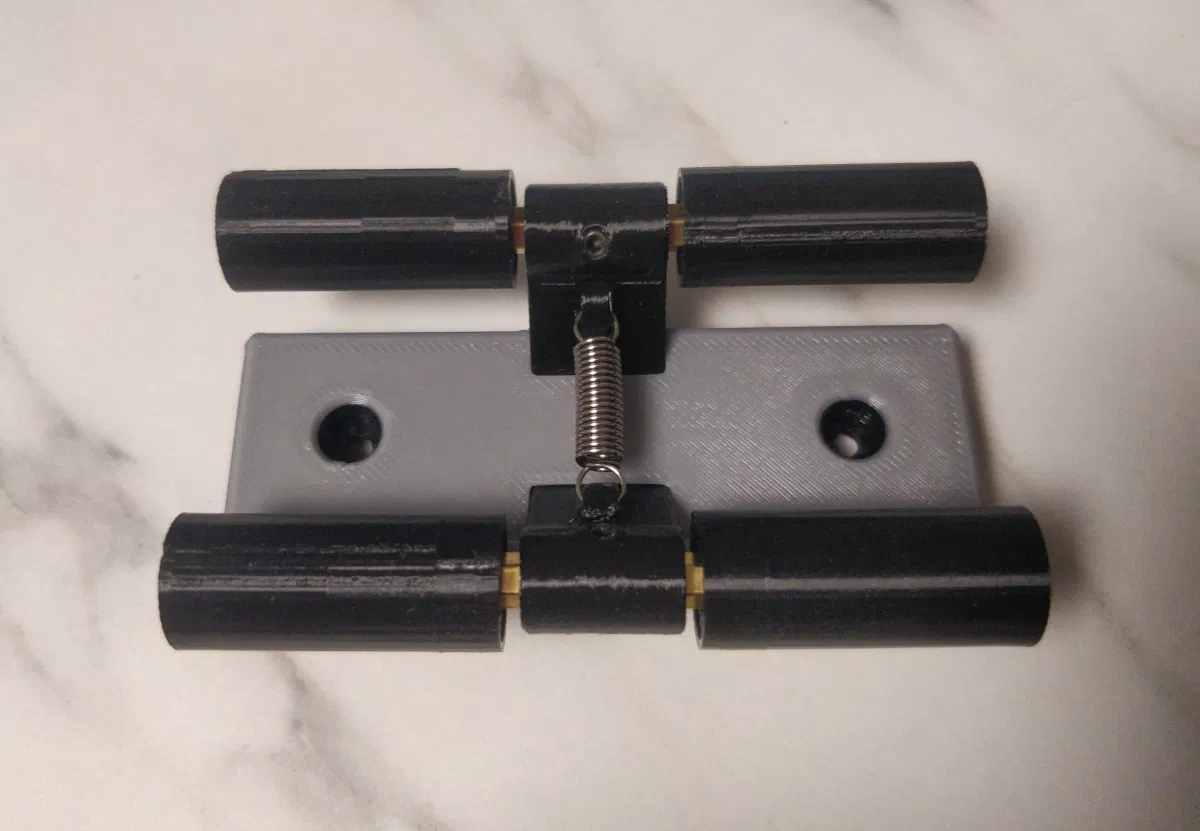

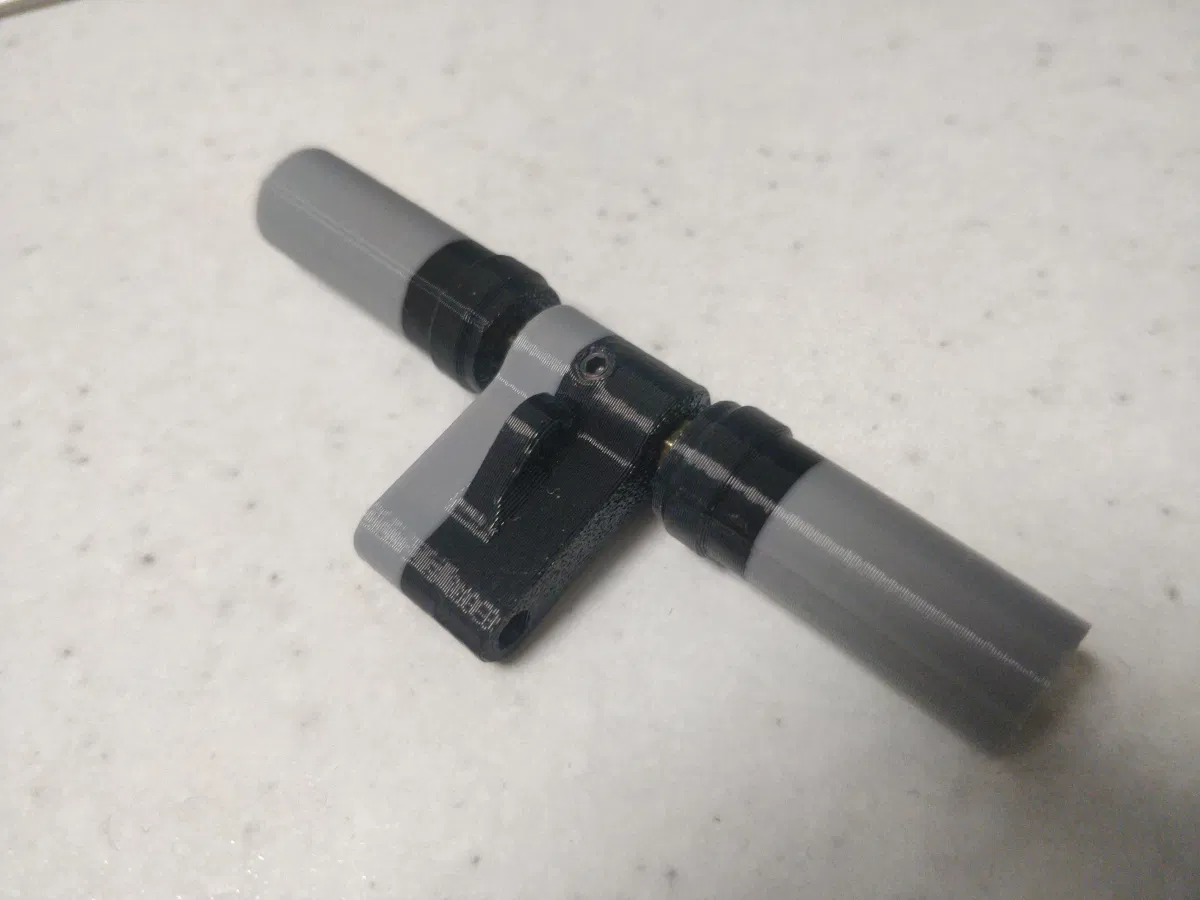

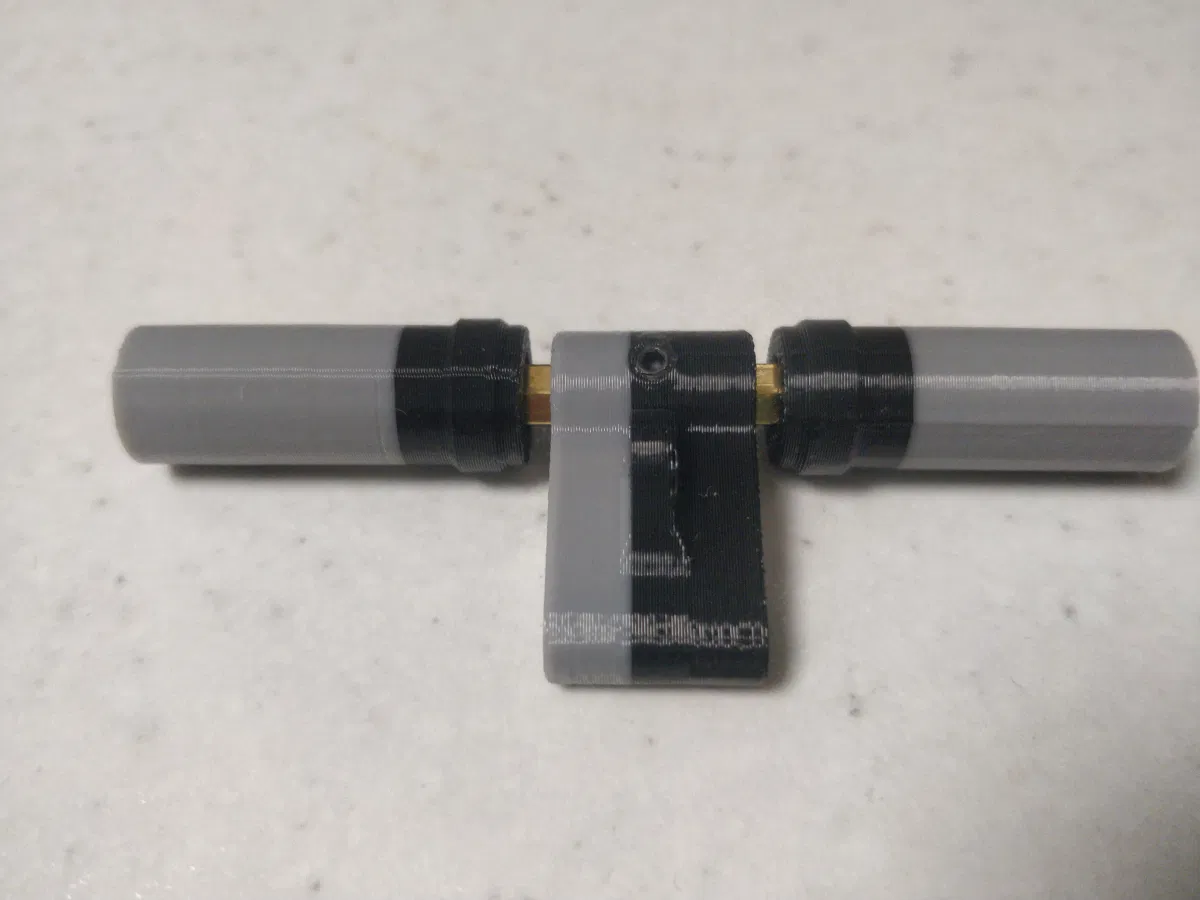

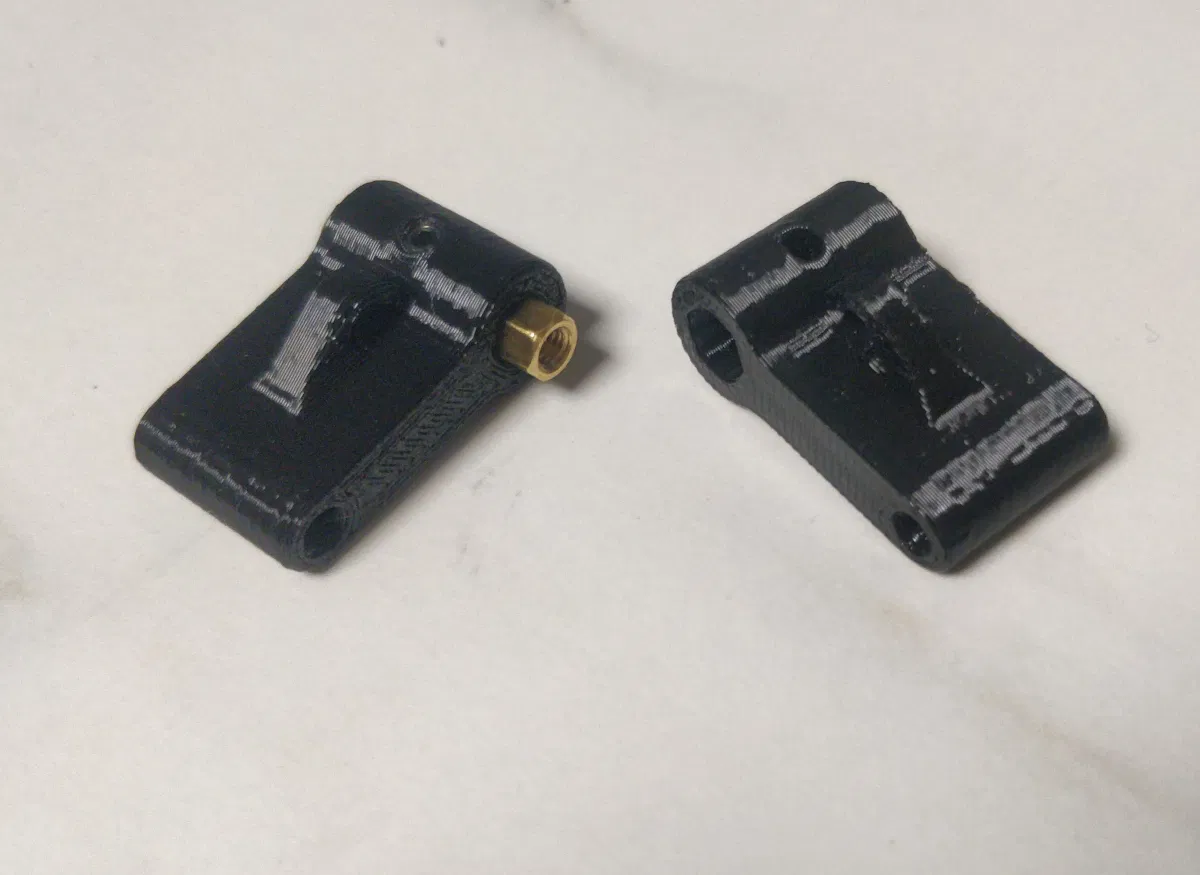

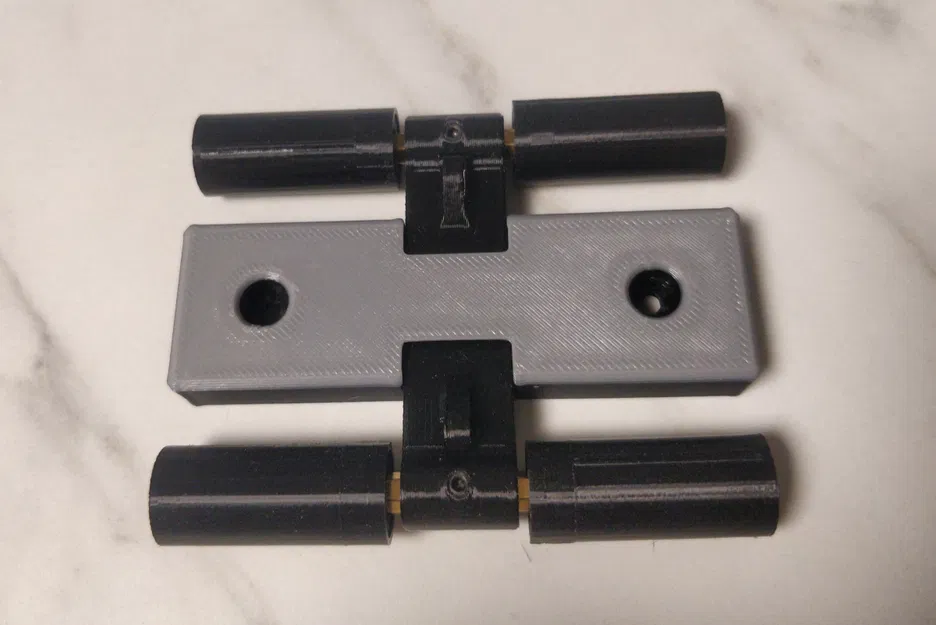

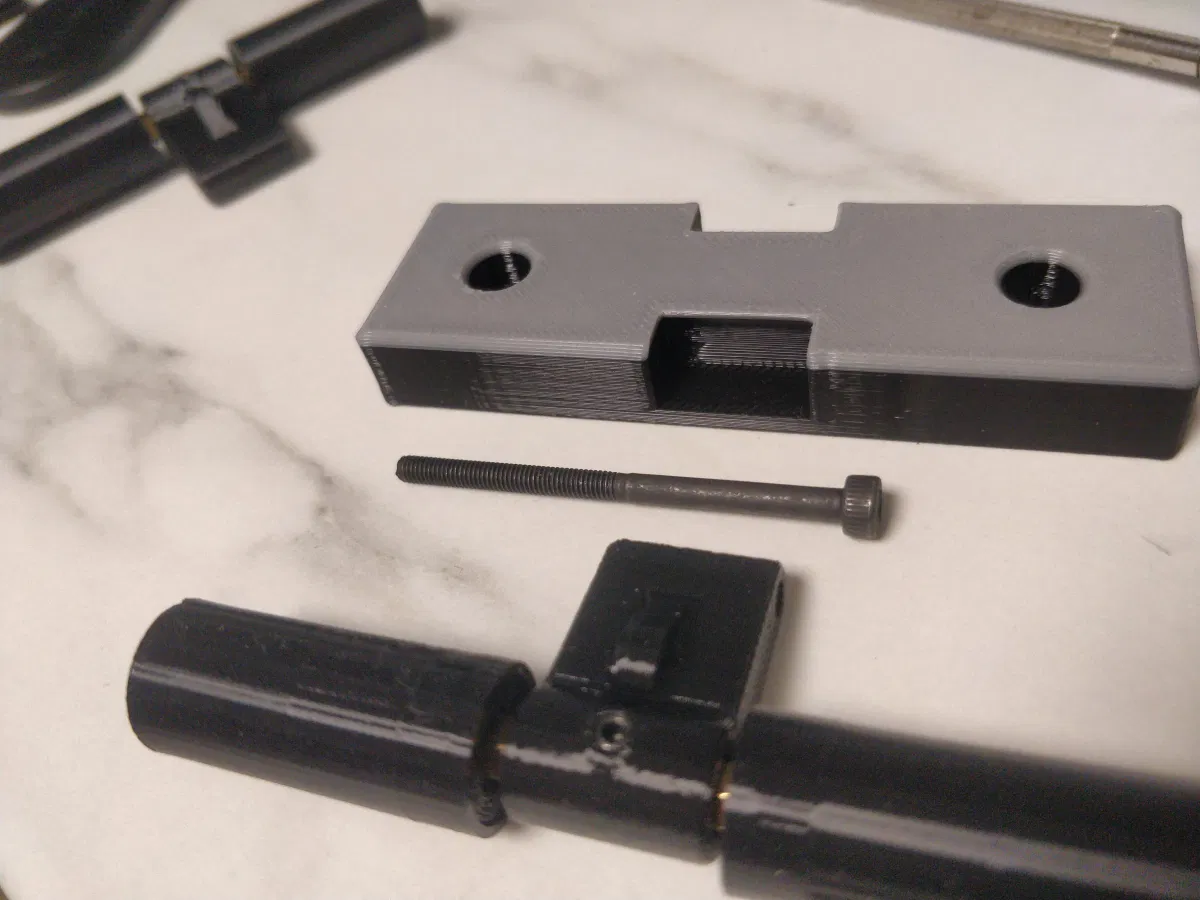

• Sau khi in xong, lắp ráp theo các bước sau: Nhét bạc đạn vào đáy roller_cylinder, lắp ốc M3x30mm cùng spacer, lắp trụ đồng vào roller_arm, cố định trụ đồng bằng ốc M3x3, lắp con lăn vào trụ đồng, gắn các cánh tay vào đế bằng ốc 45mm, trượt bề mặt TPU vào và móc lò xo.

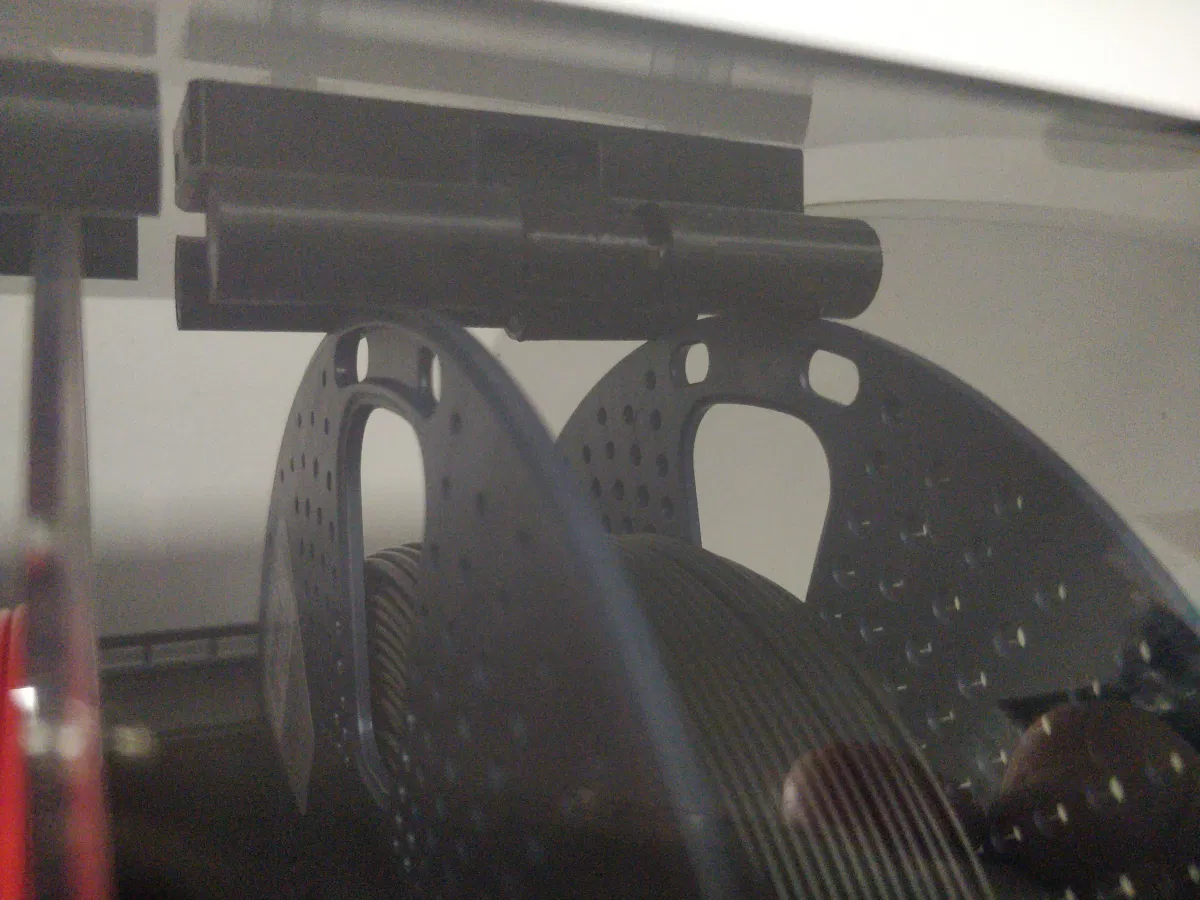

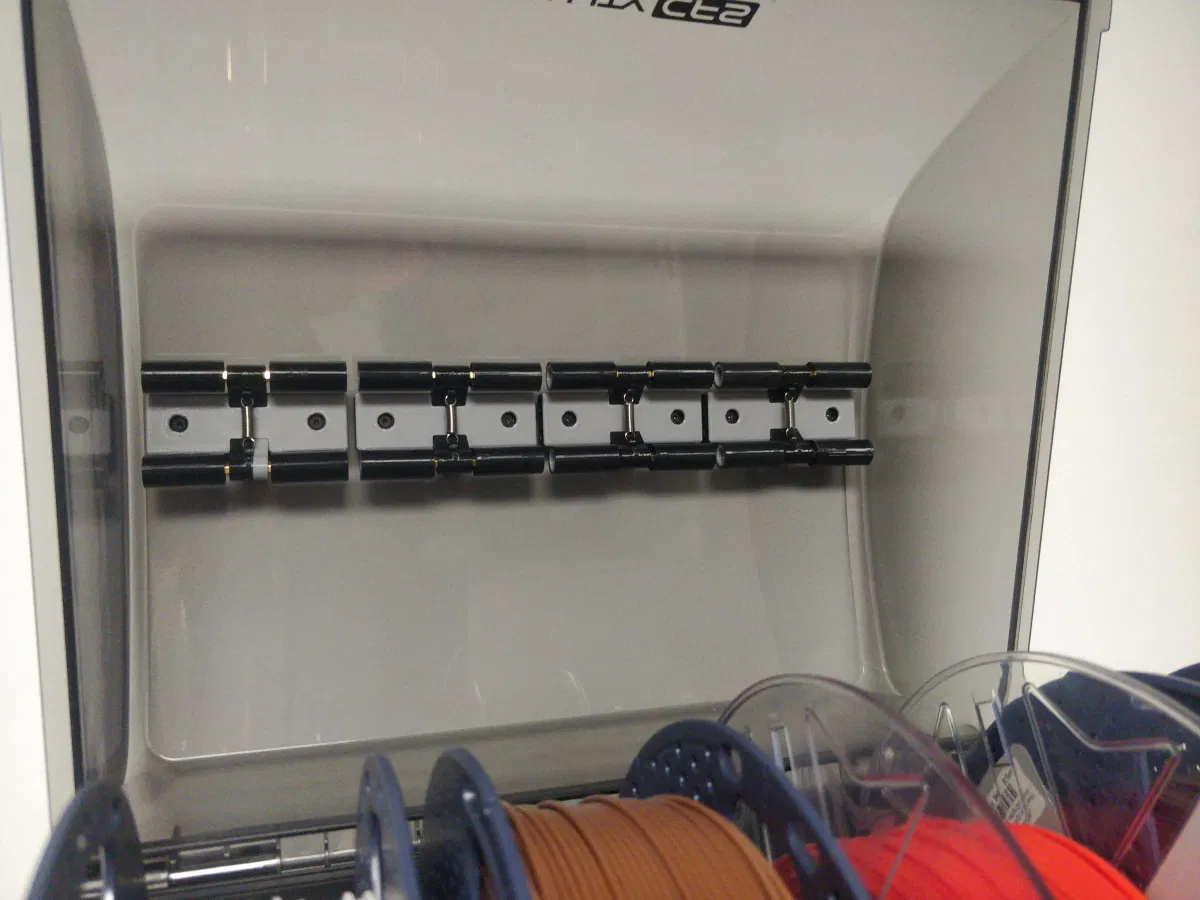

• Tháo các thanh chặn cũ khỏi nắp CFS, giữ lại ốc vít và lắp bộ con lăn mới vào là xong.
