Mô tả

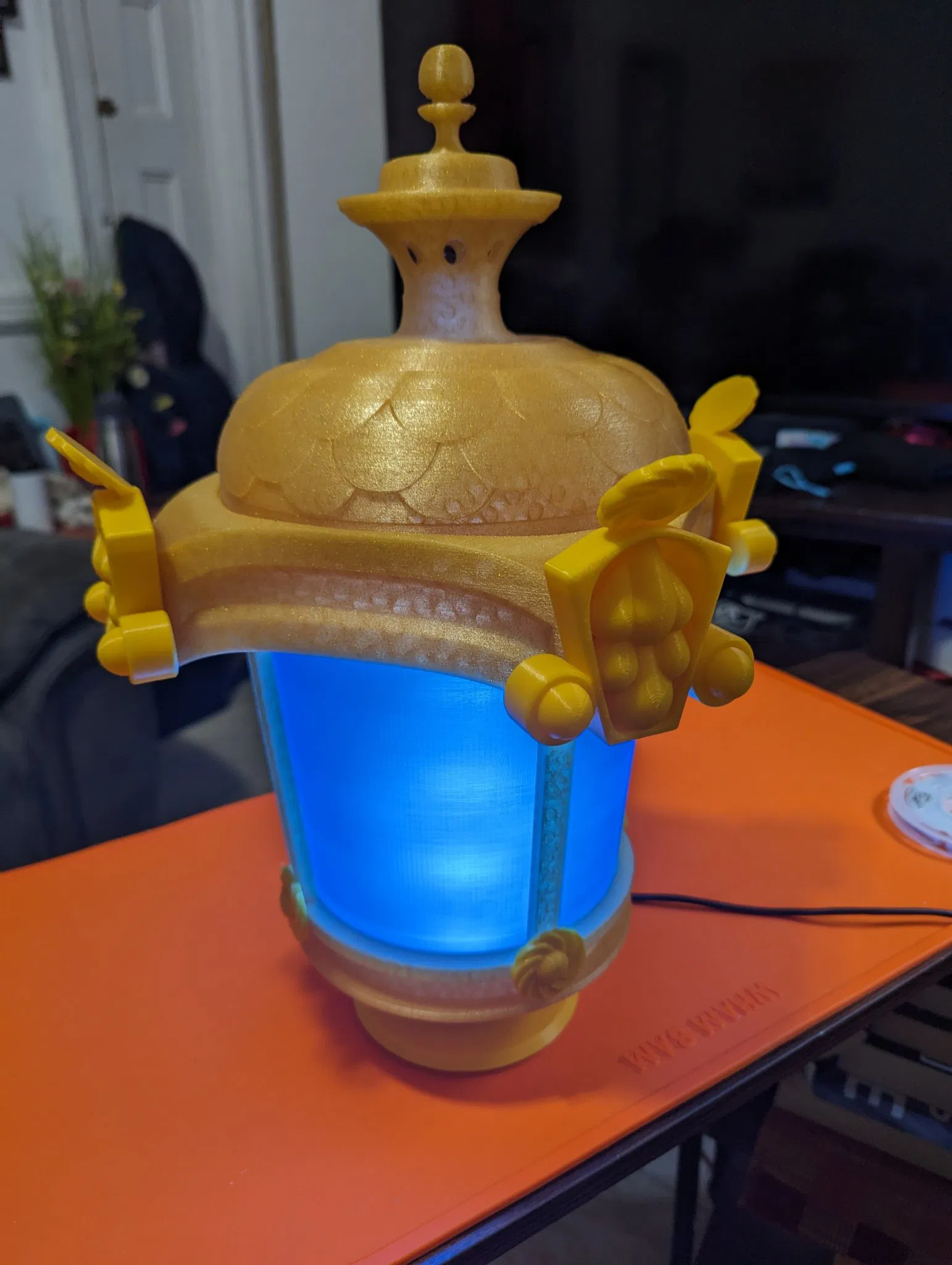

Đèn Lồng Phát Sáng RGB Dành Cho Người Mới Bắt Đầu STEM

Vật Liệu Dự Án:

Cài Đặt Máy In:

  • Thời Gian In: 2d 23h 10m
  • Tổng Số Mảnh: 14
  • Đổ đầy 10% Gyroid
  • Nhiệt Độ Giường 60c
  • Đầu Phun 215
  • 2 viền
  • Nắp Kính: Hỗ trợ trên Bảng Xây Dựng Chỉ, In Lật Ngược
  • Giá Đỡ Kính: Cần Hỗ Trợ Dưới Đáy Chỉ

Hướng Dẫn Dự Án - Xem PDF có Hình Ảnh

Lắp Ráp

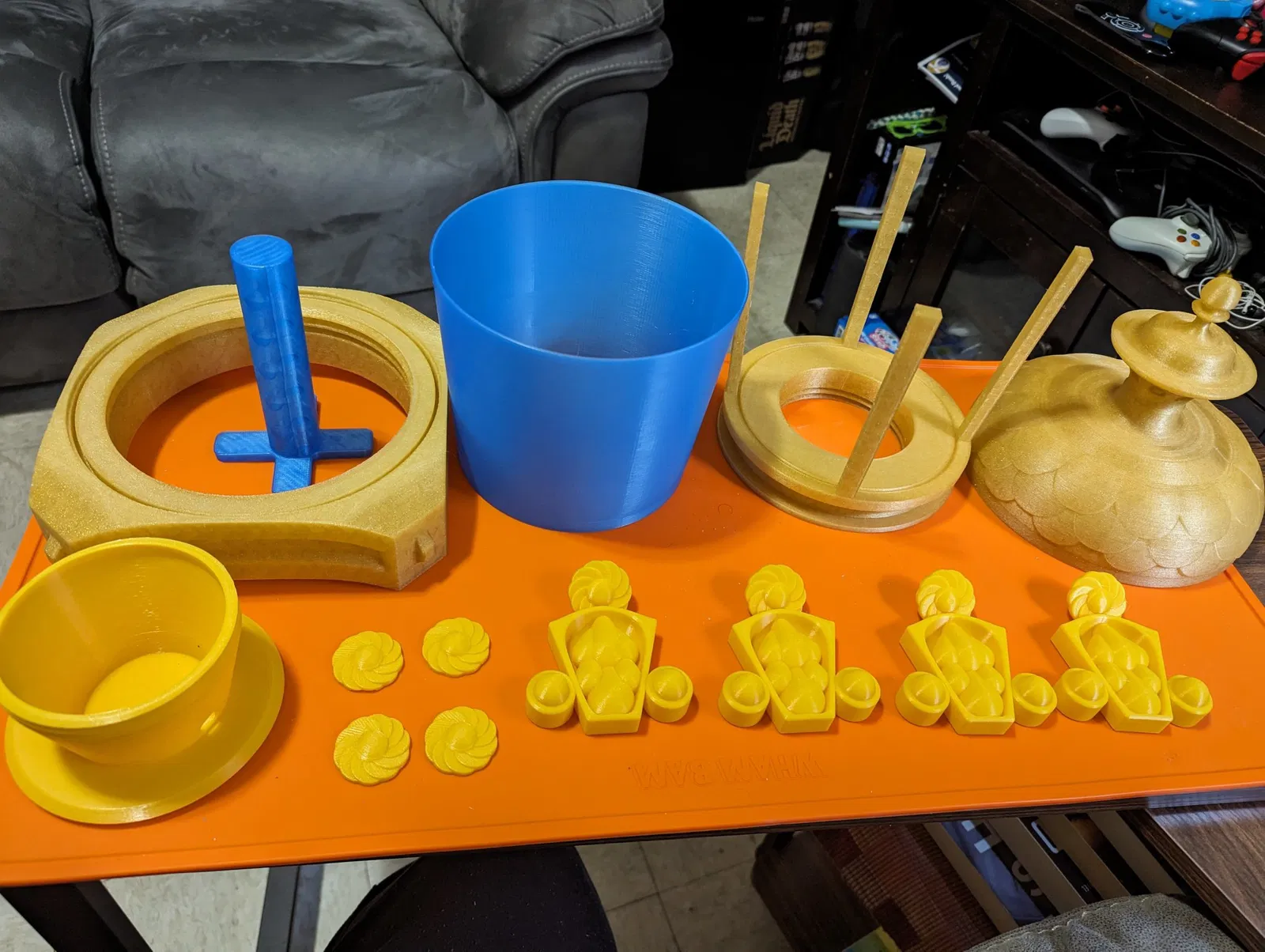

  1. In 4 mảnh chi tiết đèn lồng nhỏ và lớn (STL gọi là Chi Tiết Nhỏ x4, Chi Tiết Lớn x4)

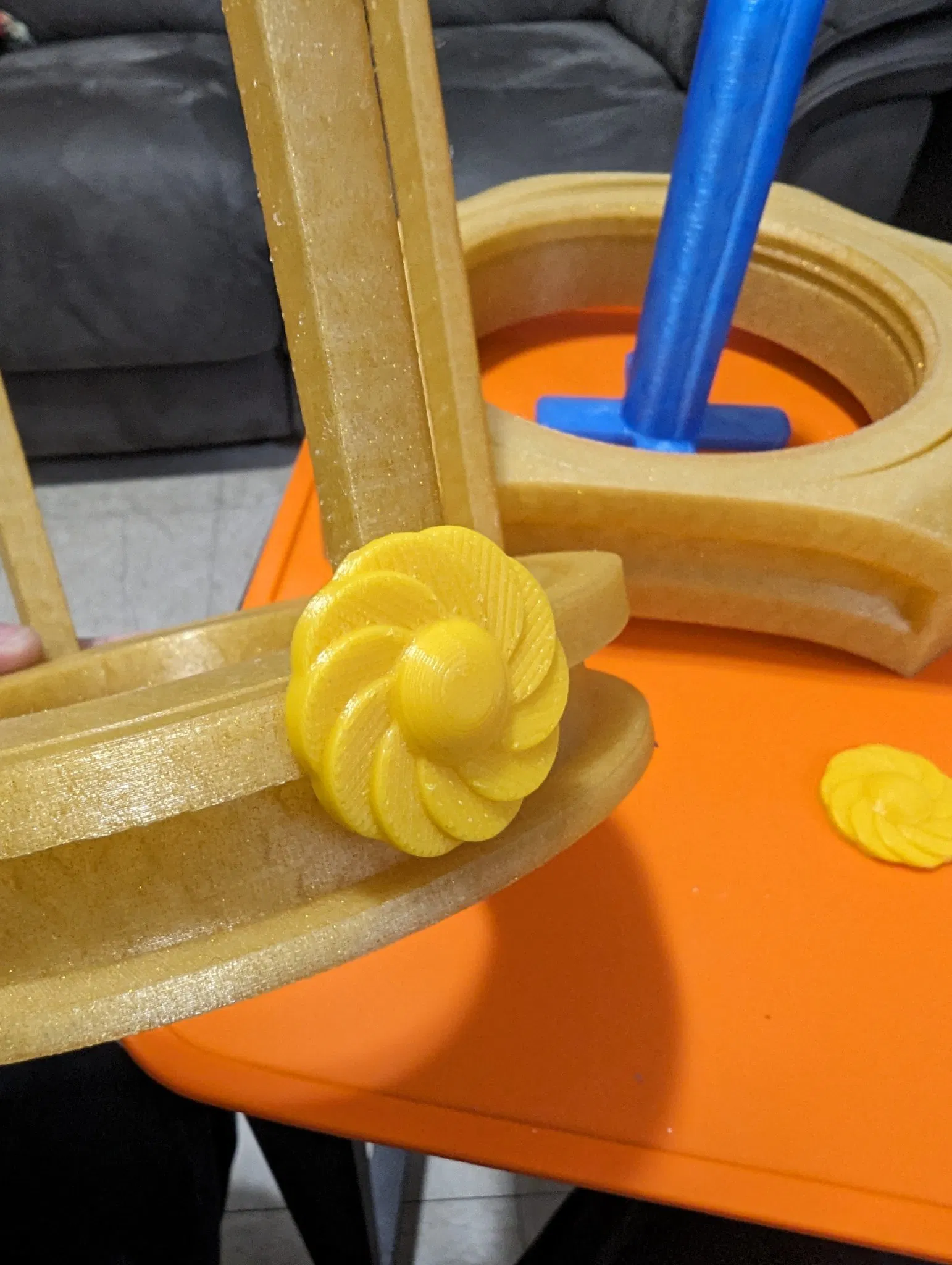

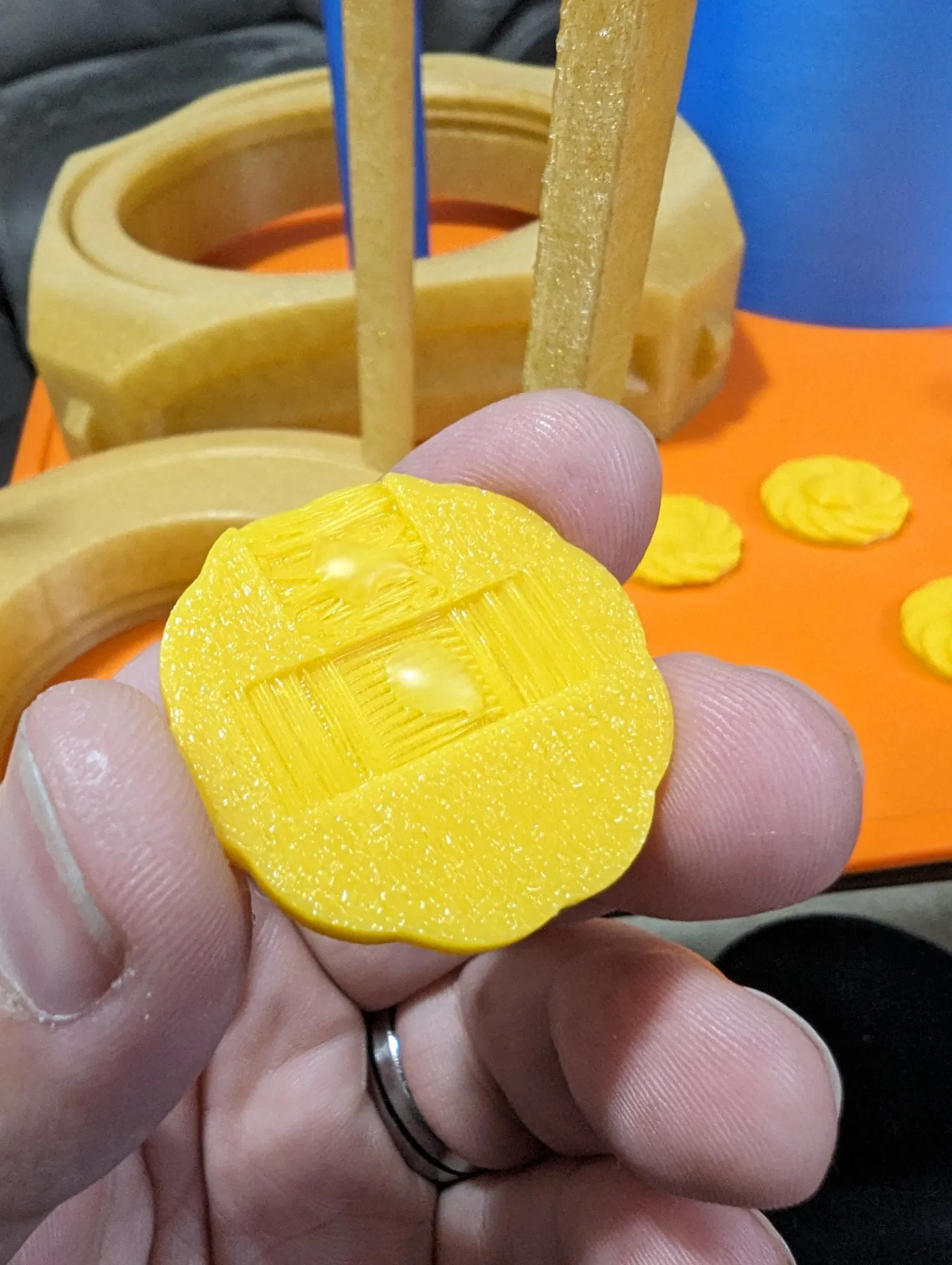

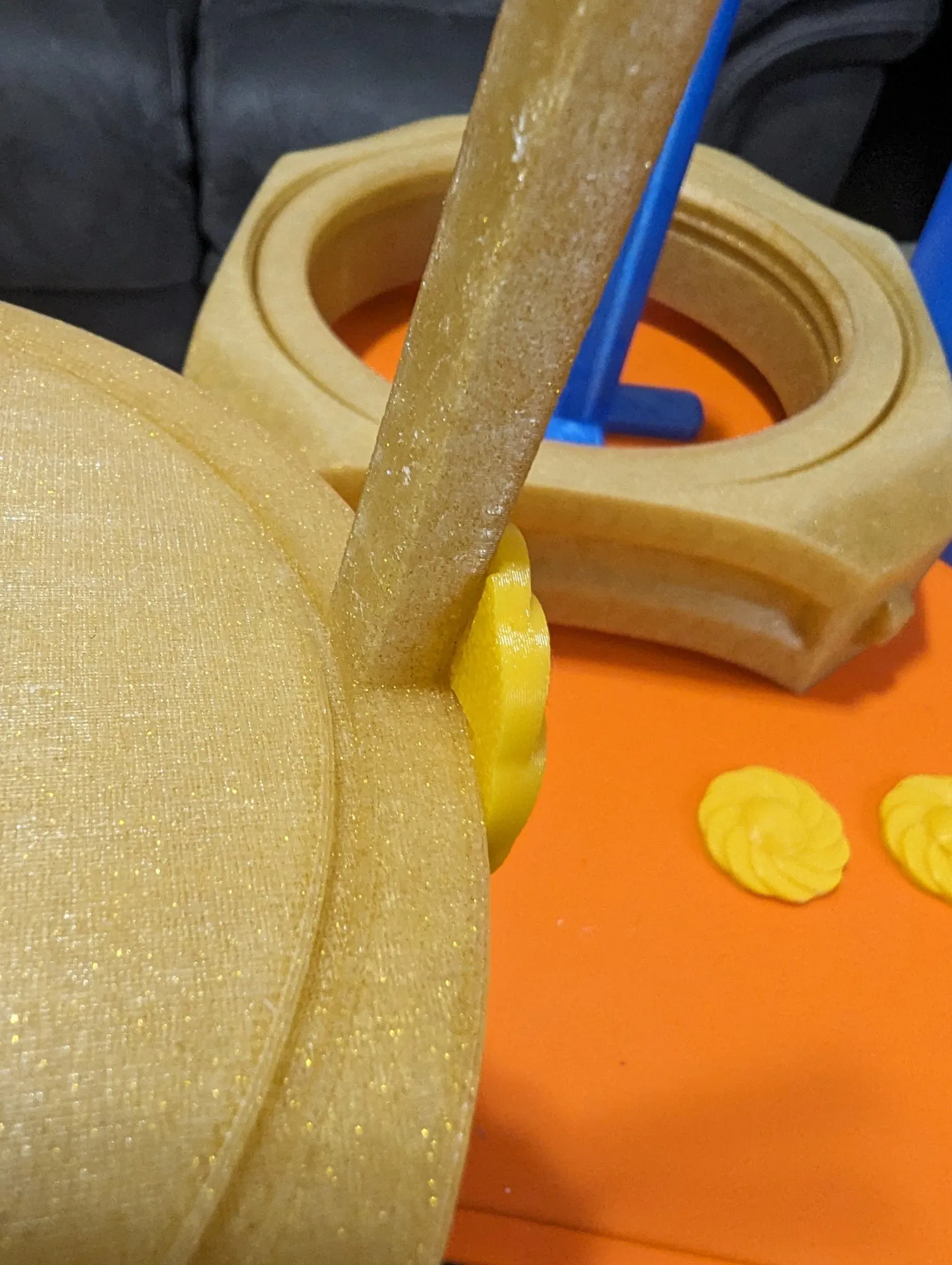

  2. Dán mảnh nhỏ vào Giá Đỡ Kính. Mảnh chi tiết nhỏ hơn có một lỗ cắt để có thể thẳng hàng với giá đỡ kính khi dán vào vị trí. Cần 2 giọt keo.

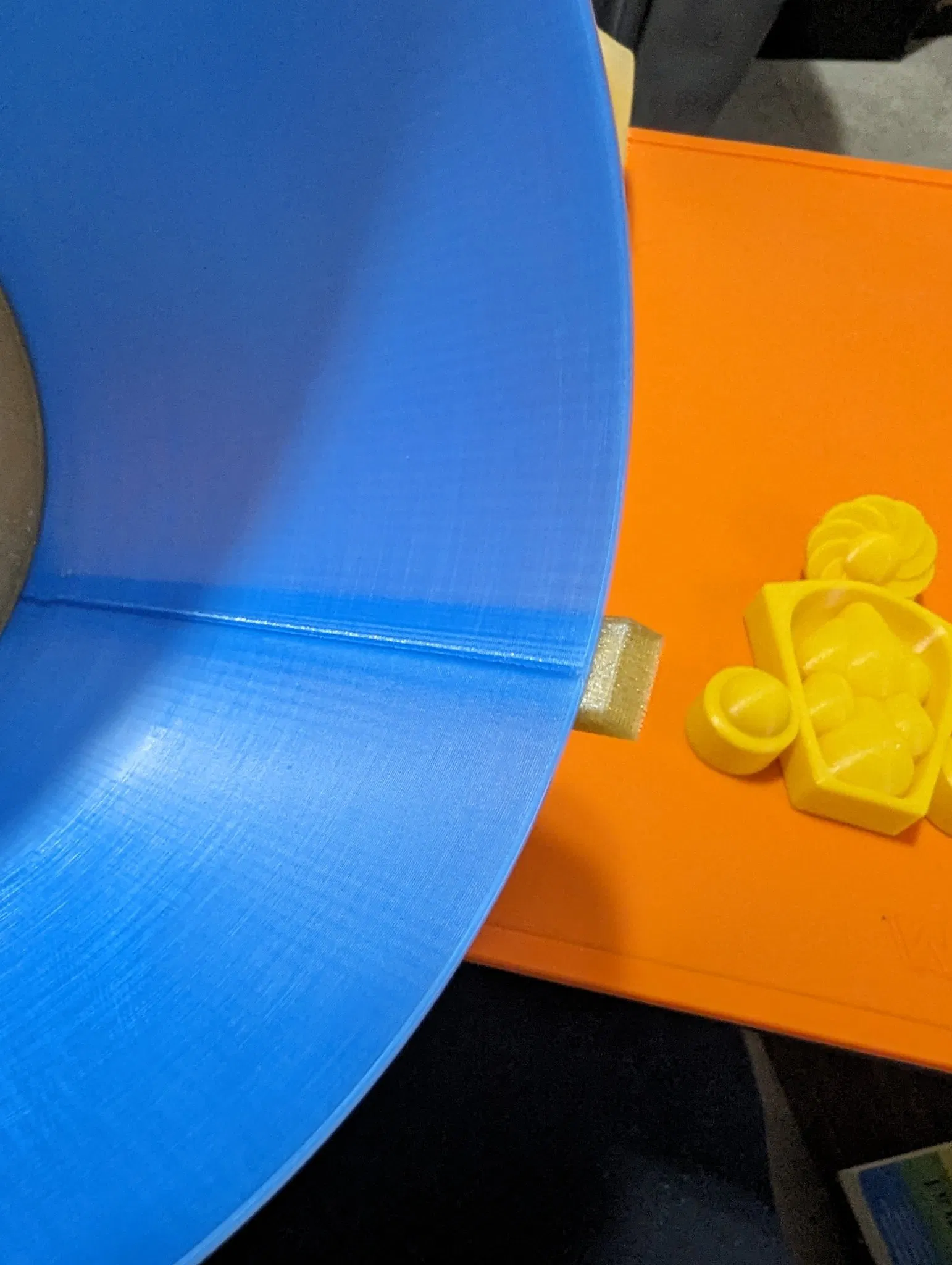

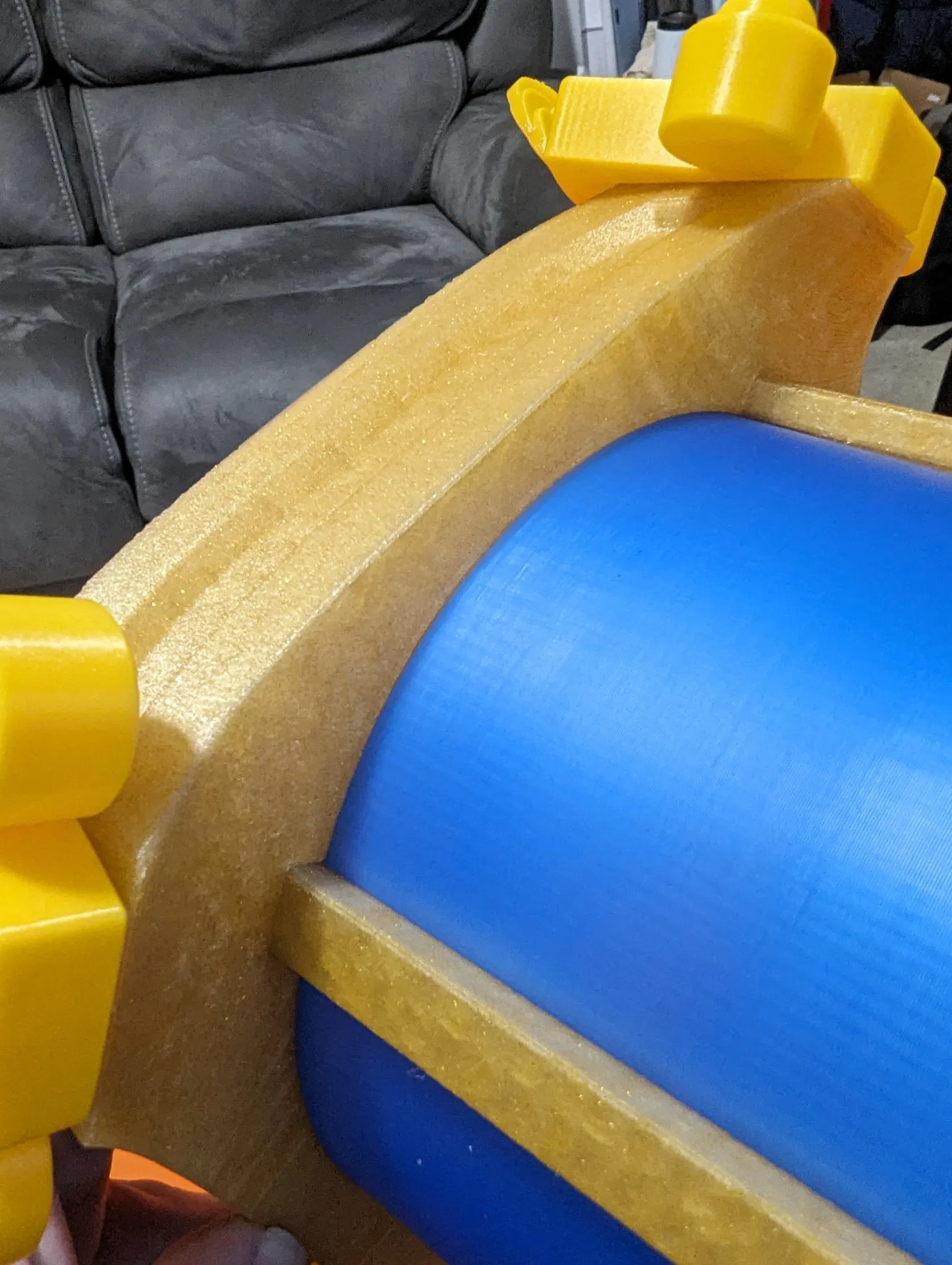

  3. Dán "kính" màu xanh vào Giá Đỡ Kính. Nếu bản in của bạn có đường nối, hãy chắc chắn giấu nó phía sau một trong các cột để có vẻ ngoài sạch hơn.

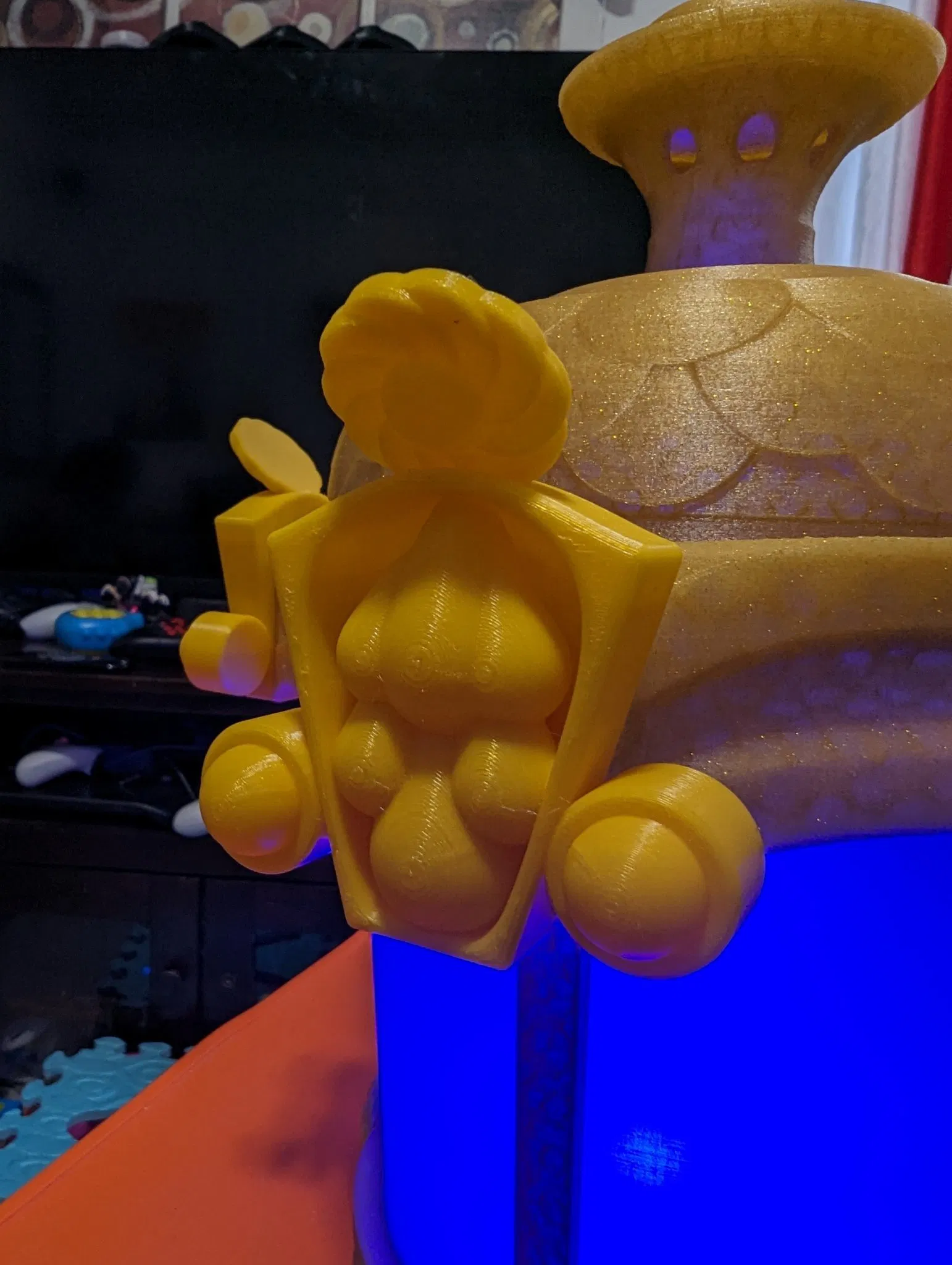

  4. Dán các mảnh Chi Tiết Lớn lên Nắp Kính

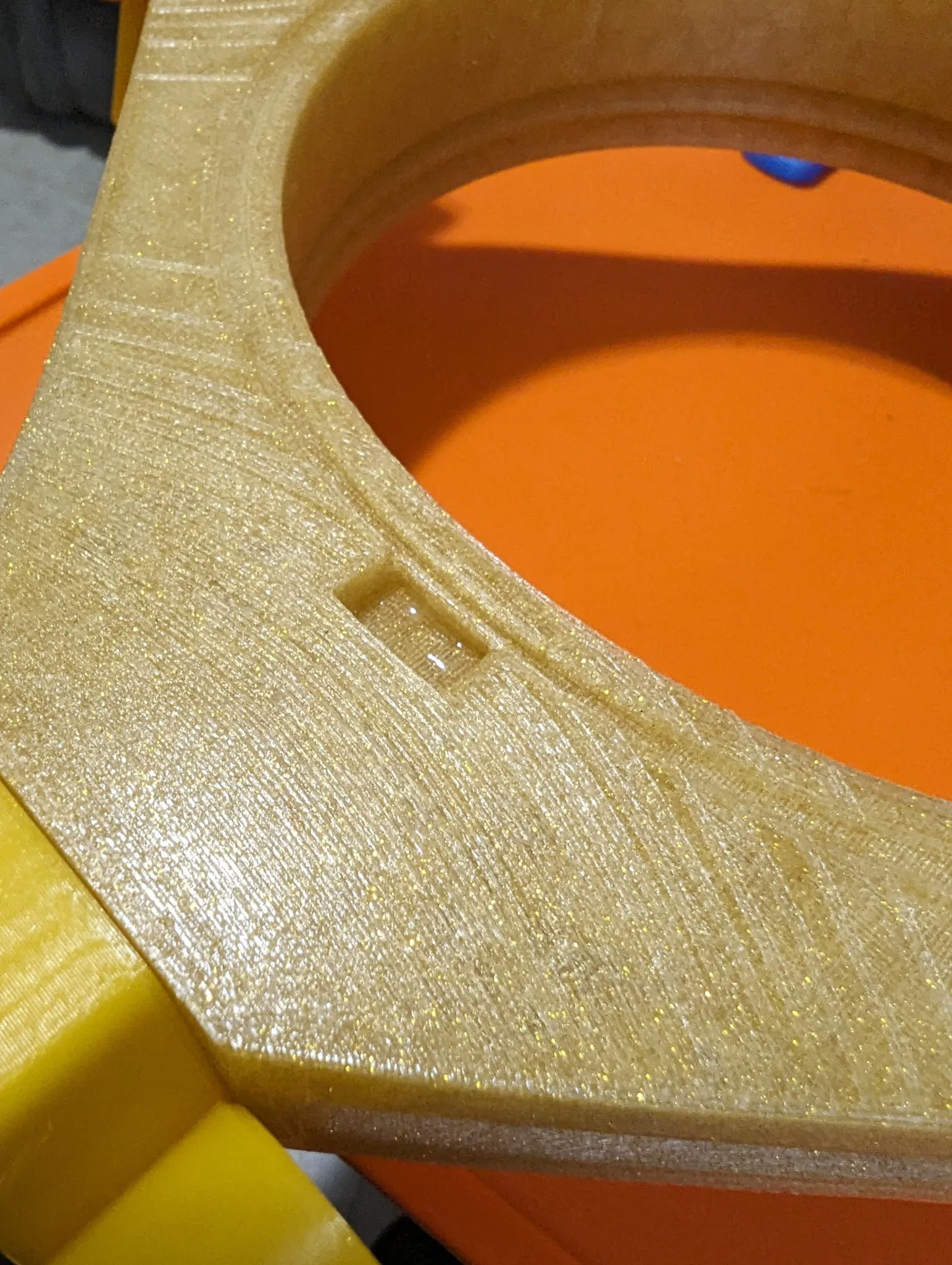

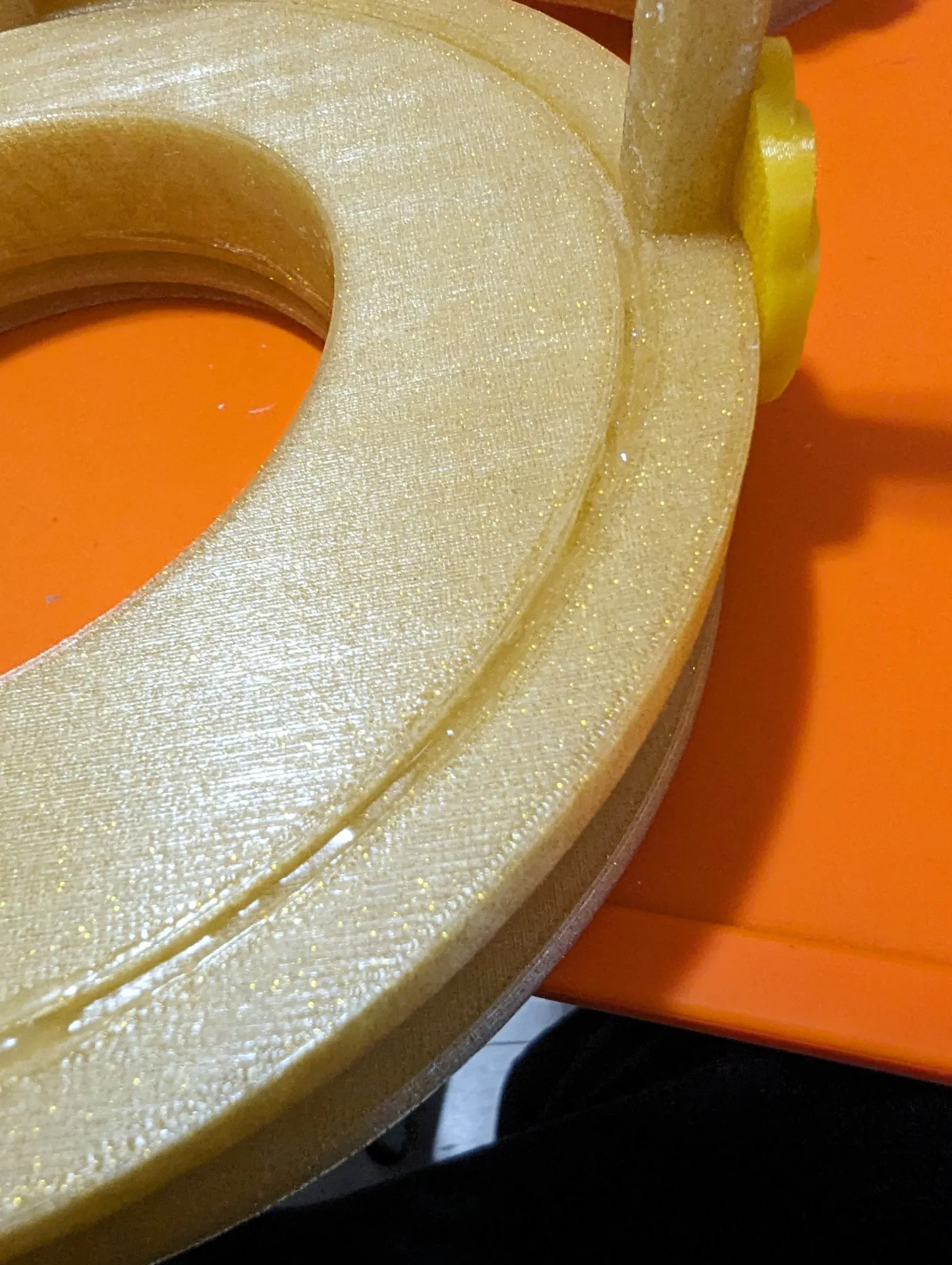

  5. Dán Giá Đỡ Kính và Nắp Kính. Keo được cho vào 4 lỗ vuông trên Nắp Kính.

Điện Tử

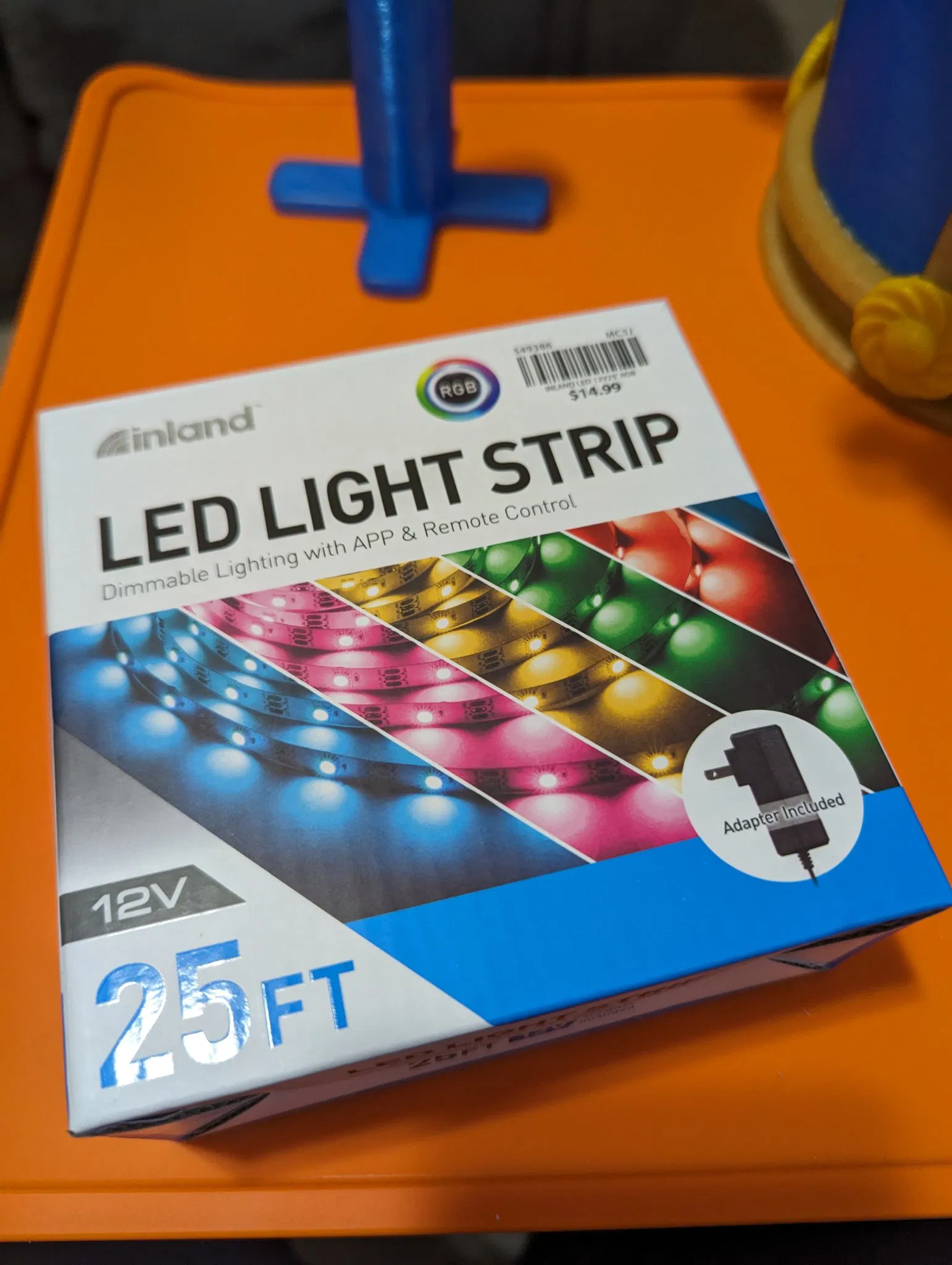

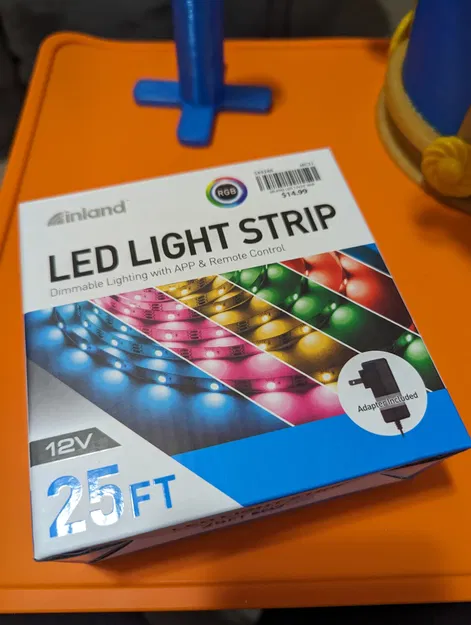

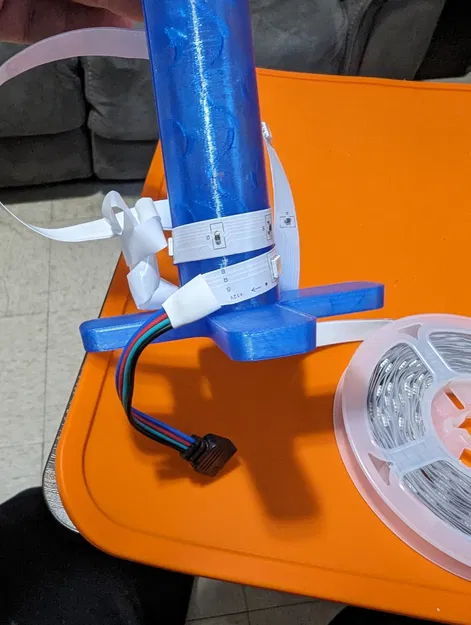

  1. Quấn dải LED quanh cột đèn. Kéo nhẹ dải LED cho chặt để sử dụng nhiều đèn nhất có thể. Lột bỏ lớp keo ở mặt sau của LED để dán dải vào cột - không cần keo thêm.

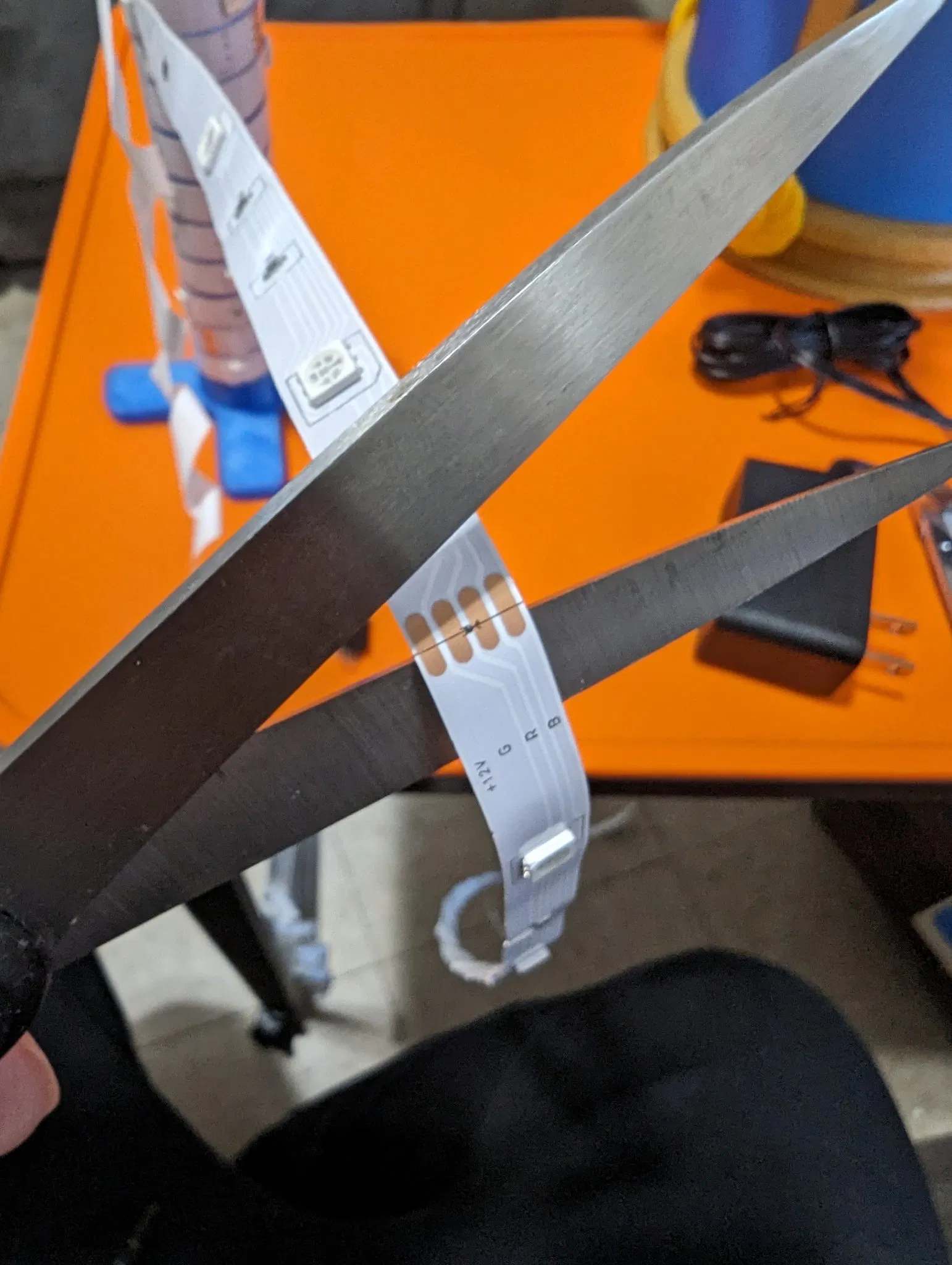

  2. Cắt bỏ phần dải LED thừa. ***Không cắt mạch. Cắt ở một trong các đoạn có 4 hình bầu dục màu nâu.*** Như được hiển thị trong hình có kéo cắt dải LED.

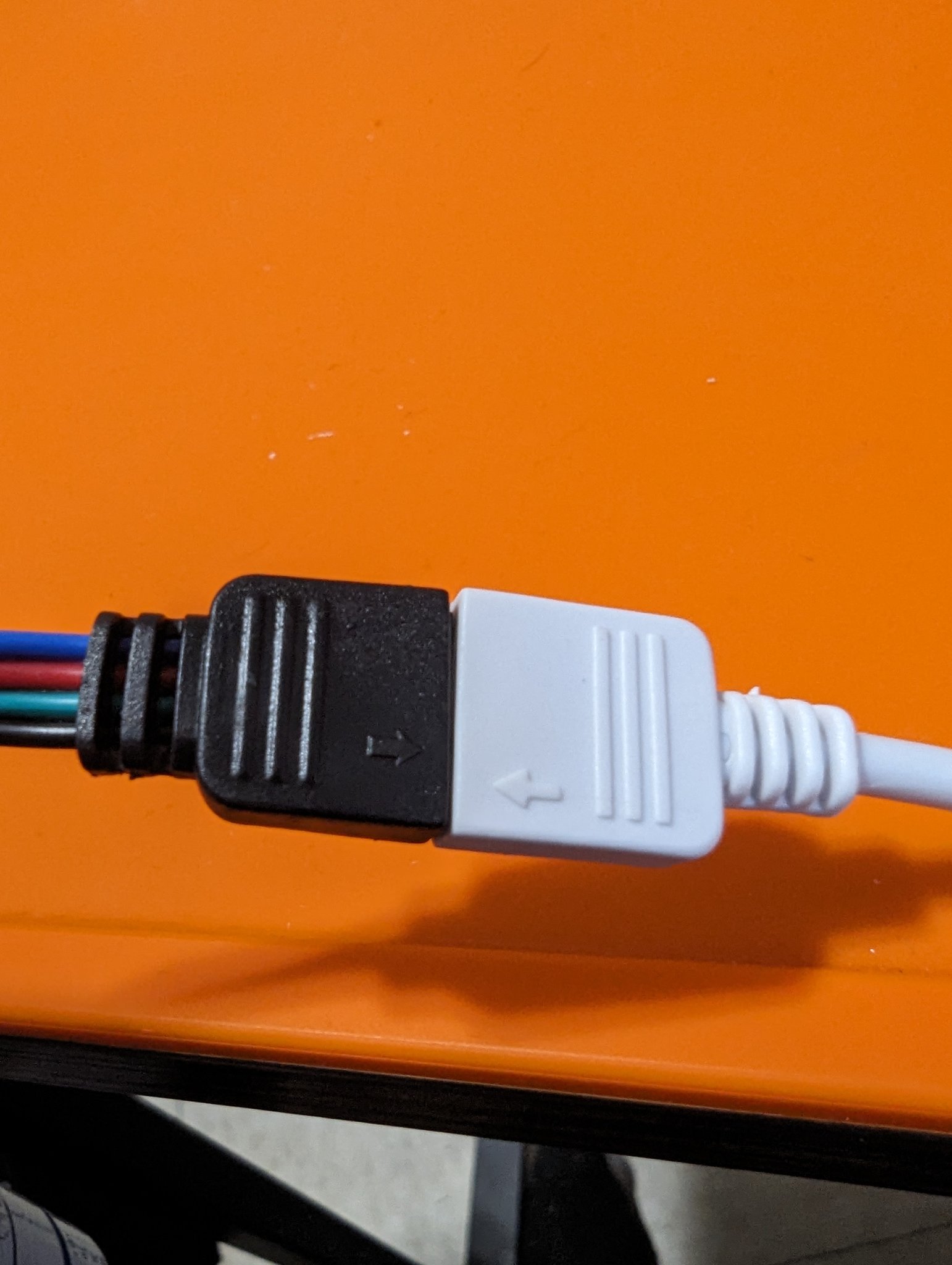

  3. Cắm LED vào hộp điều khiển đi kèm. Đảm bảo các mũi tên thẳng hàng.
  4. Vít chặt phần đáy của đèn lồng và kéo dây điện qua lỗ mở.

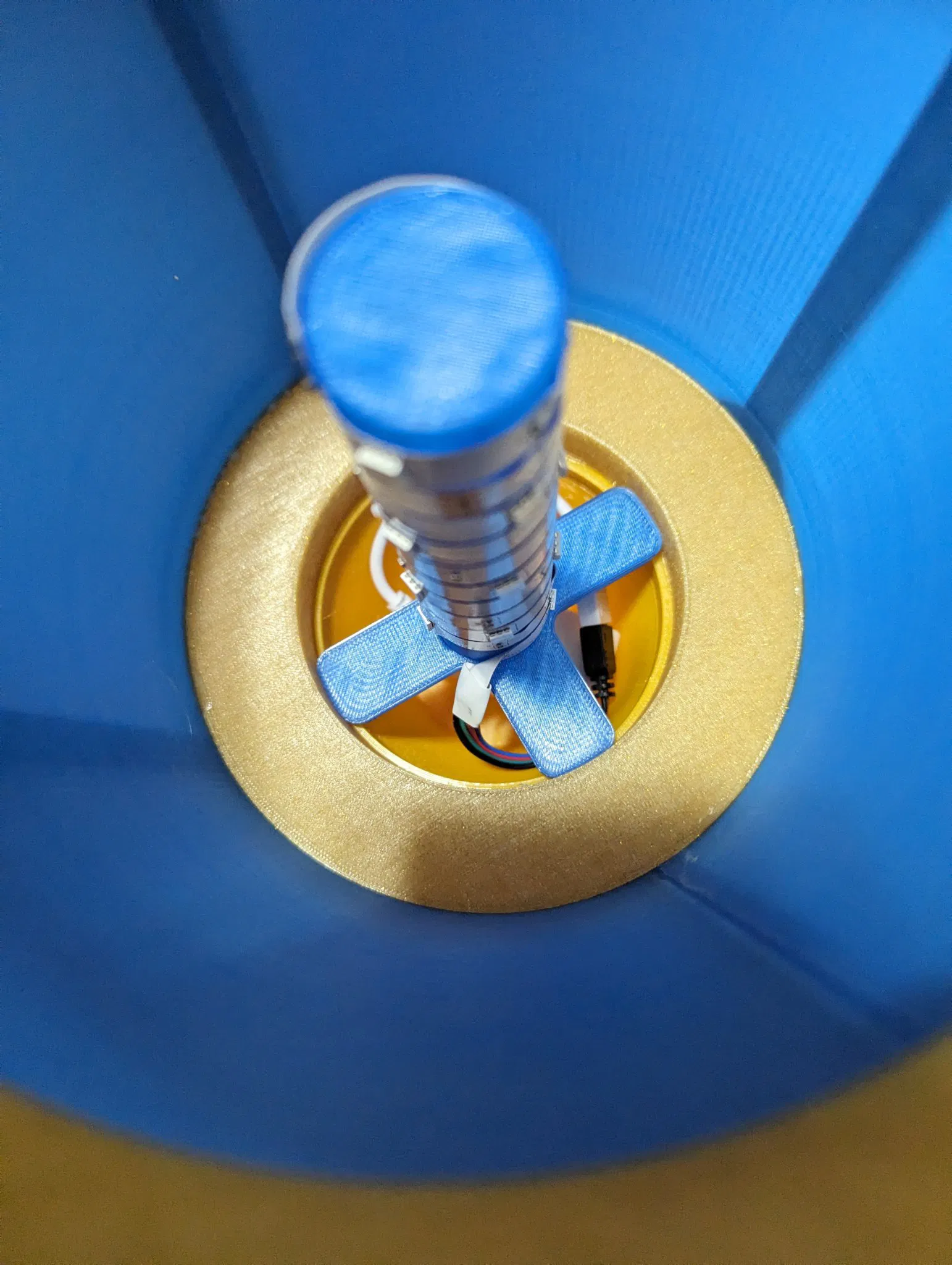

  5. Cắm phích điện vào hộp điều khiển và giấu tất cả dây điện trong đèn lồng. Cột đèn nên vừa vặn vào đáy.
  6. Cắm đèn lồng của bạn vào ổ cắm và sử dụng điều khiển từ xa đi kèm để thay đổi màu sắc, hoa văn và độ sáng.

STL được thiết kế bởi dsk001_3d
