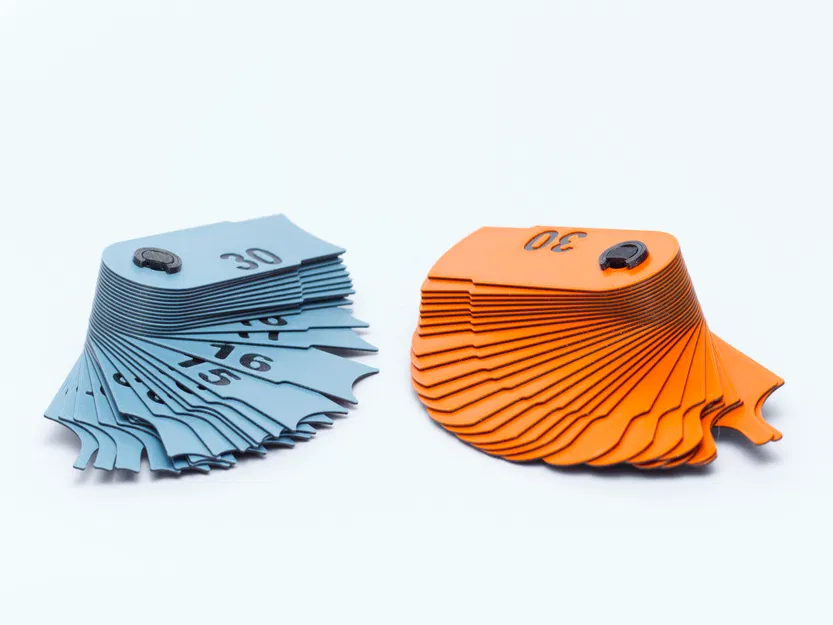

RG29X1L2 - Bộ thước đo bán kính (2 - 30 mm)

Mặc dù trông khá giống với các phiên bản thương mại hay các mẫu 'thước đo bán kính' khác trên Printables, nhưng mình thiết kế mẫu này vì không tìm thấy lựa chọn nào vừa có tính tùy biến cao (parametric), vừa đáp ứng đúng dải đo mình cần, mà lại có vẻ ngoài đẹp mắt—và tất nhiên là vì mình thích thử thách nữa!

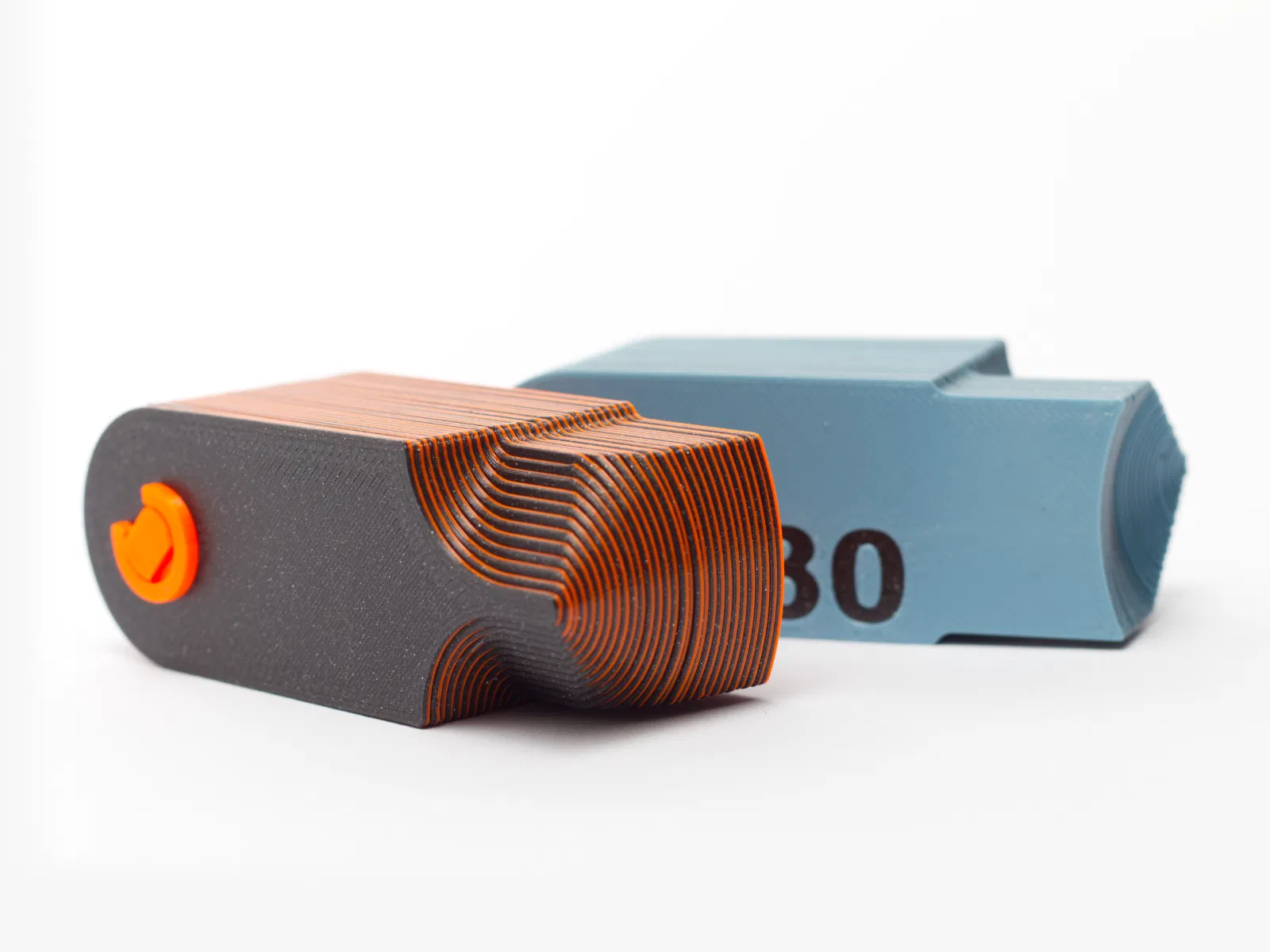

Điểm đặc biệt của mẫu này nằm ở thiết kế đa màu sắc rất tinh tế, chốt tách (split pin) độc đáo để giữ các lá đo, cùng với việc cung cấp cả file nguồn và script để xuất file STL tự động cho nhiều giá trị đo khác nhau.

Hướng dẫn in

Hãy cài đặt ‘Seam position’ thành ‘Rear’ và xoay các lá đo sao cho đường seam nằm ở cạnh bên. Bạn chắc chắn không muốn đường seam xuất hiện gần các 'vị trí đo' đâu. Hãy kiểm tra kỹ trong tab ‘Preview’, chọn ‘Feature type’ ở bảng ‘Legend’ rồi bật ‘Seams’ lên để xác nhận.

Mình gợi ý nên dùng PETG vì độ dẻo dai của nó rất phù hợp cho ứng dụng này. ASA/ABS cũng dùng tốt nhưng sẽ khó in hơn một chút. Nếu dùng PLA, mình hơi lo ngại về vấn đề biến dạng của các lá đo, nhất là khi dùng nhựa có màu tối.

Để tận dụng tối đa mẫu này, bạn cần thiết lập tính năng colour change. Hãy sử dụng bảng ‘legend’ ở góc trên bên trái của Preview để kiểm tra chiều cao cần đổi màu.

Các chốt c-clip và nửa chốt pin được in riêng biệt. Tùy vào độ tin tưởng của bạn đối với máy in, hãy in dư ra vài cái vì đây là các chi tiết nhỏ, chỉ cần một lỗi nhỏ cũng có thể làm chúng không dùng được.

Xử lý sau in

Để hoạt động trơn tru nhất, hãy chà nhám các điểm cao trên bề mặt lớp in trên cùng. Mình chỉ cần đặt một tờ giấy nhám ướt lên bề mặt phẳng và chà nhẹ vài đường là được. Không cần phải bóng loáng, chỉ cần làm phẳng các điểm gồ ghề là ổn.

Lắp ráp

Chắc là bạn tự làm được thôi, nhưng mình cũng xin hướng dẫn sơ qua. Lắp ráp dễ nhất là gắn một cái c-clip vào trước, sau đó kết nối hai nửa chốt pin và chèn chúng vào tập hợp lá đo. Cuối cùng gắn nốt cái c-clip thứ hai vào là xong.

Tùy chỉnh

Bạn có thể tìm thấy file Fusion 360 trong phần tải về. Nếu muốn tạo dải giá trị mới, việc xuất từng file STL sẽ rất mất thời gian, hãy thiết lập script Python ‘parametric-stl-export.txt’ để tự động hóa. Bạn có thể tìm thêm thông tin trong tài liệu chính thức của Fusion 360. Nếu vẫn gặp khó khăn, cứ nhắn tin trực tiếp hoặc để lại bình luận, mình sẽ hỗ trợ; hoặc nếu cần mình có thể làm video hướng dẫn xuất file tự động với Fusion 360.

Để thay đổi dải đo, bạn chỉ cần cập nhật hai hằng số ở đầu script:

MIN = 2
MAX = 30

Để cập nhật chiều dài chốt tương ứng, hãy điều chỉnh thông số n trong file 1007056-radius-gauge-pin.f3d.
