Chân đế gập tối giản cho Laptop V2 - Bộ phận hạ cánh siêu bền

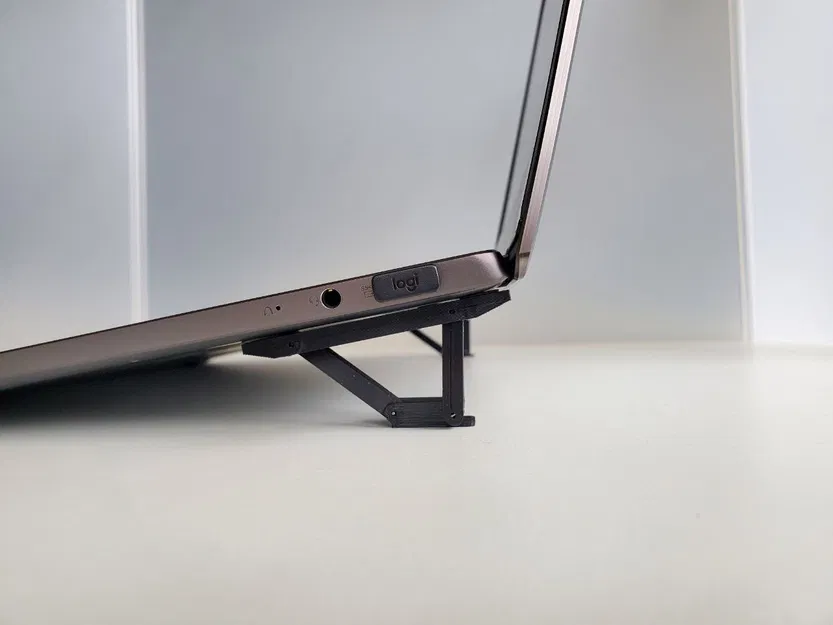

Đây là mẫu chân đế gập tối giản, dễ in và dễ lắp ráp giúp nâng cao mặt sau laptop để lưu thông khí tốt hơn - phiên bản Heavy Duty với nhiều tính năng mới cải tiến.

Đây là phiên bản V2 nâng cấp từ mẫu ban đầu.

Thiết kế mới được lấy cảm hứng từ bộ phận hạ cánh của tàu vũ trụ, phù hợp để sử dụng trên nhiều bề mặt khác nhau.

Các tính năng:

• Cấu trúc siêu bền (Heavy duty) hỗ trợ các dòng laptop lớn và nặng hơn.

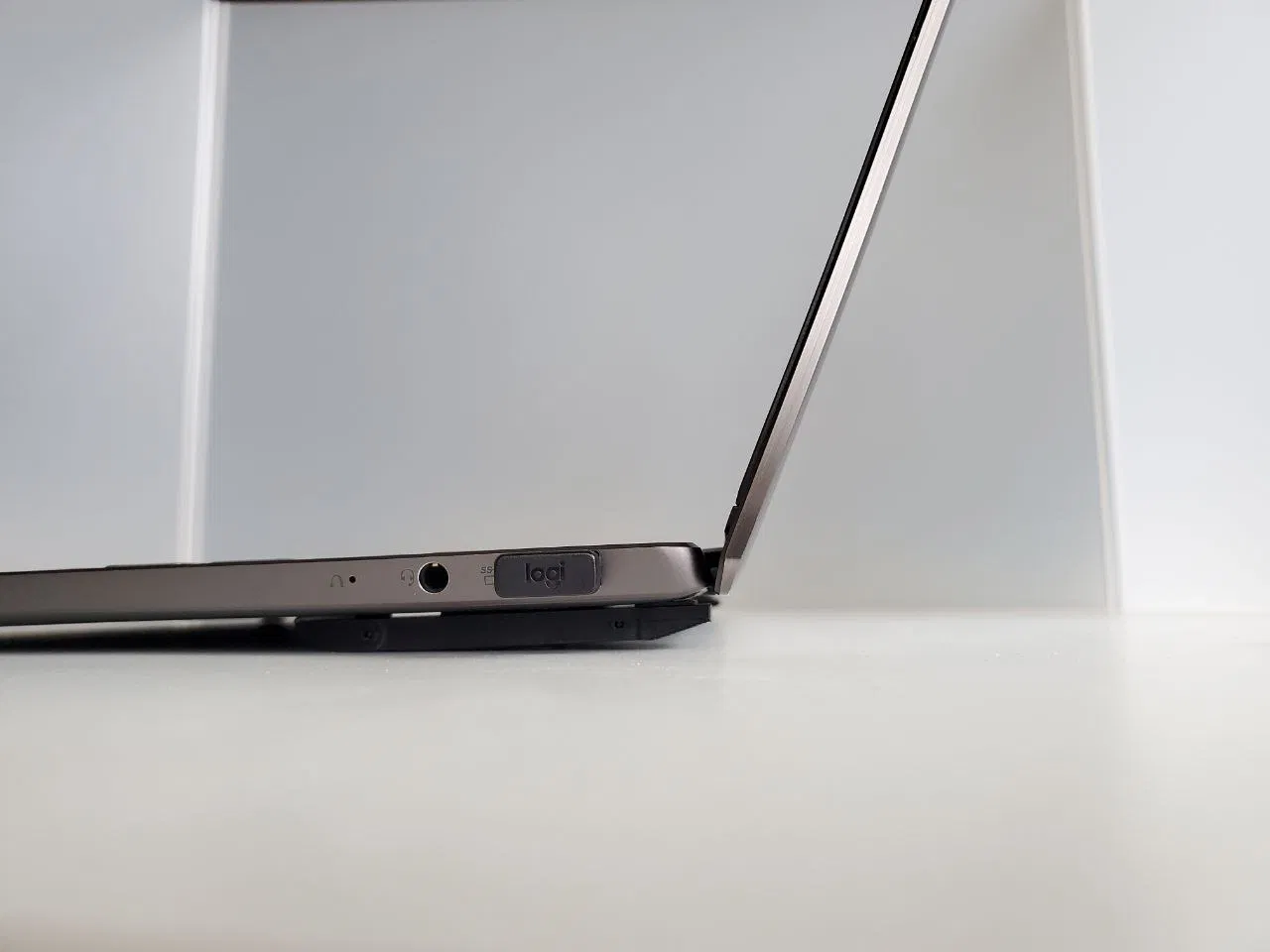

• Độ nâng 40mm giúp giải quyết vấn đề độ dài của các laptop lớn (có thêm phiên bản 30mm).

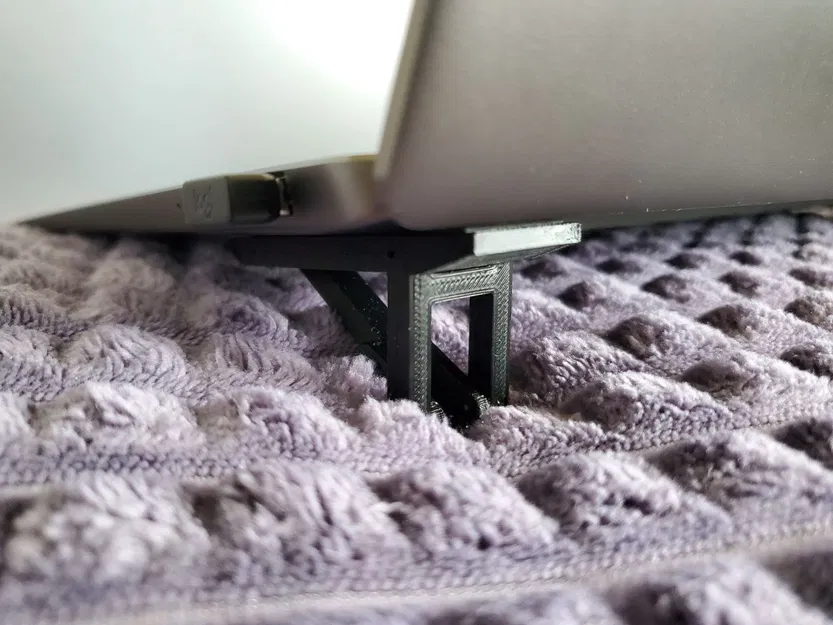

• Phần chân đế phẳng, rộng giúp phân bổ trọng lượng và tăng độ ổn định trên các bề mặt mềm.

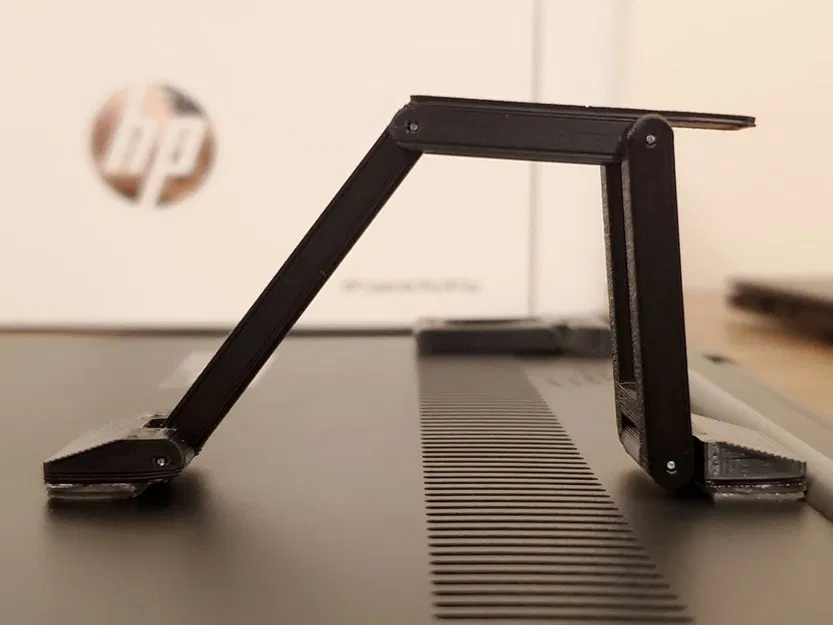

• Cơ chế "landing angle" tự căn chỉnh, cho phép đặt máy chắc chắn ngay cả trên bề mặt không bằng phẳng.
• Có thể gắn đè lên khu vực tản nhiệt, giúp bảo vệ luồng khí khi mở chân đế trên các bề mặt mềm.

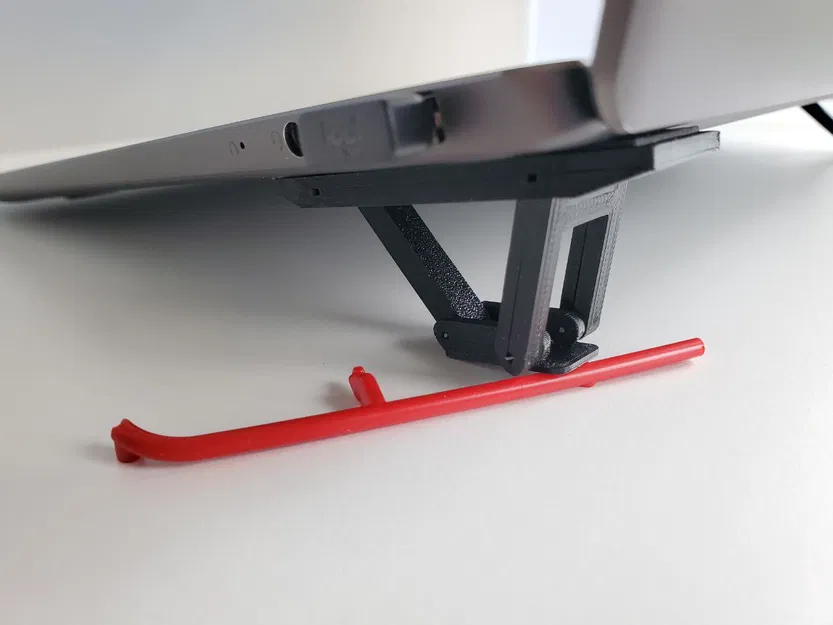

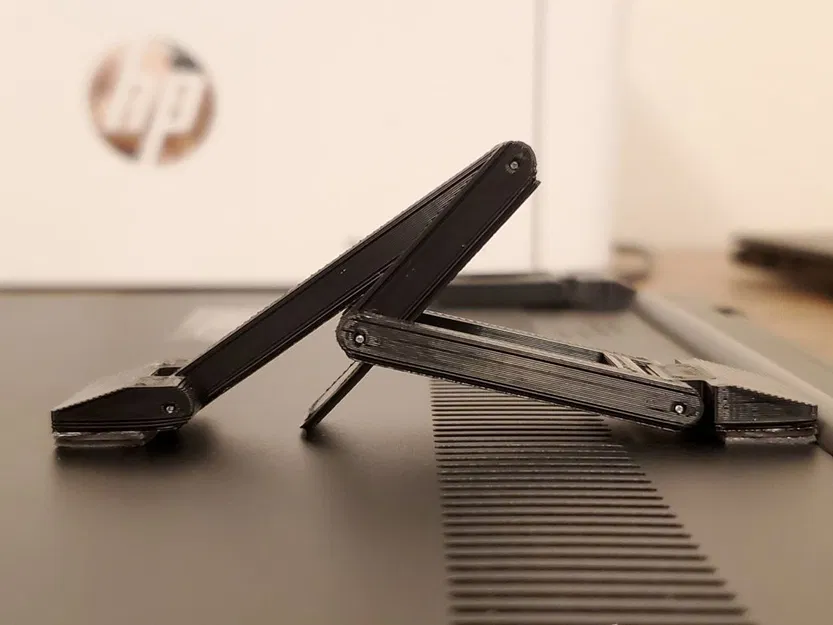

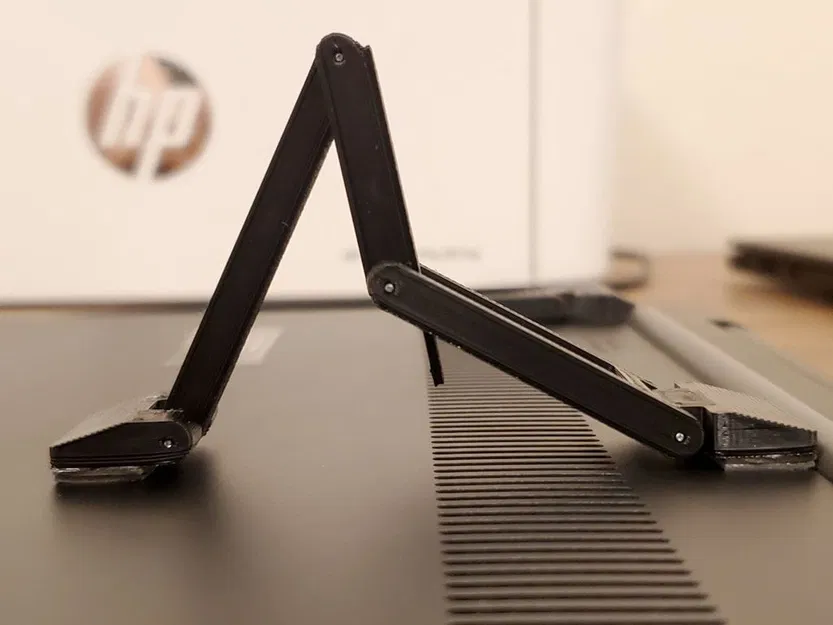

• Thiết kế đa khớp giúp giữ được sự nhỏ gọn, gia cố thêm bằng trục thép từ kẹp giấy thông thường.

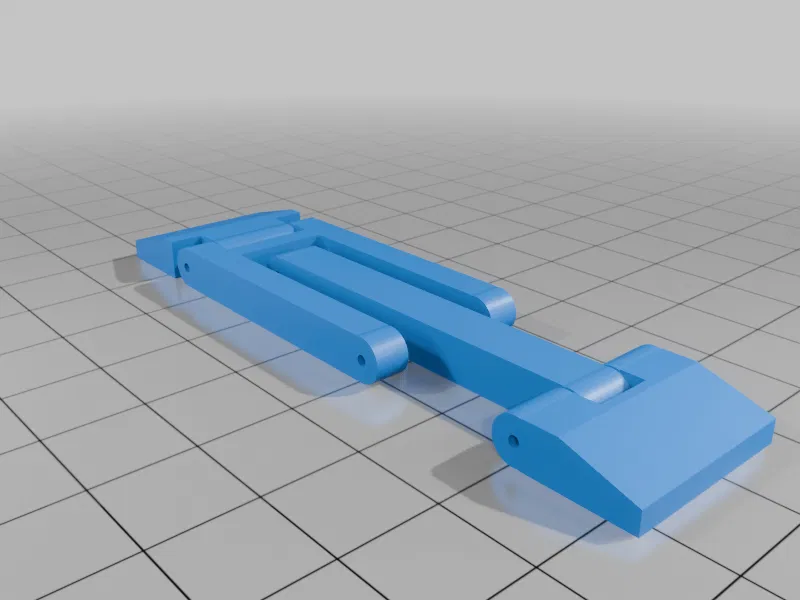

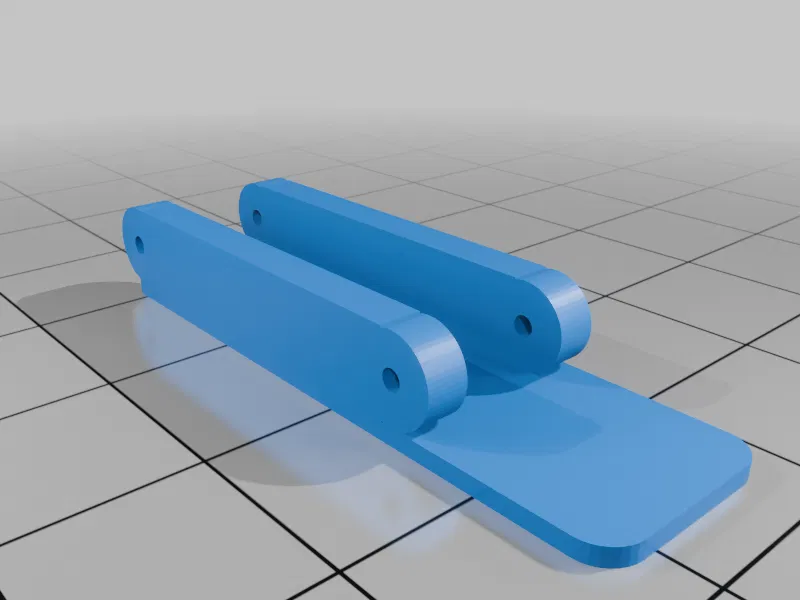

In các chi tiết A và B, sau đó cắt các đoạn trục thép từ kẹp giấy thẳng với độ dài như sau:

• 2 đoạn 20mm
• 1 đoạn 11mm
• 2 đoạn 7mm

Mẹo nhỏ: Để giữ các trục thép cố định, hãy đập dẹp khoảng 2mm một đầu trục trước khi chèn vào đầu kia.

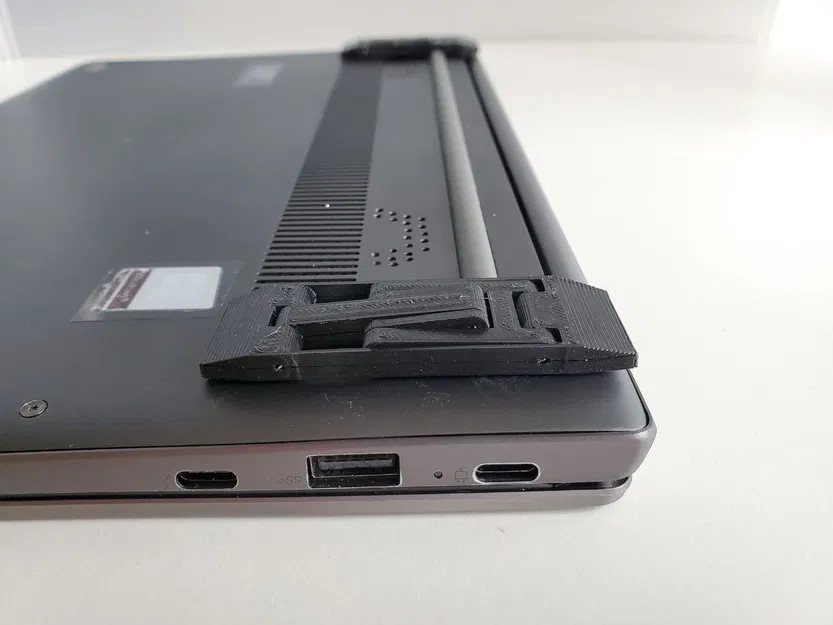

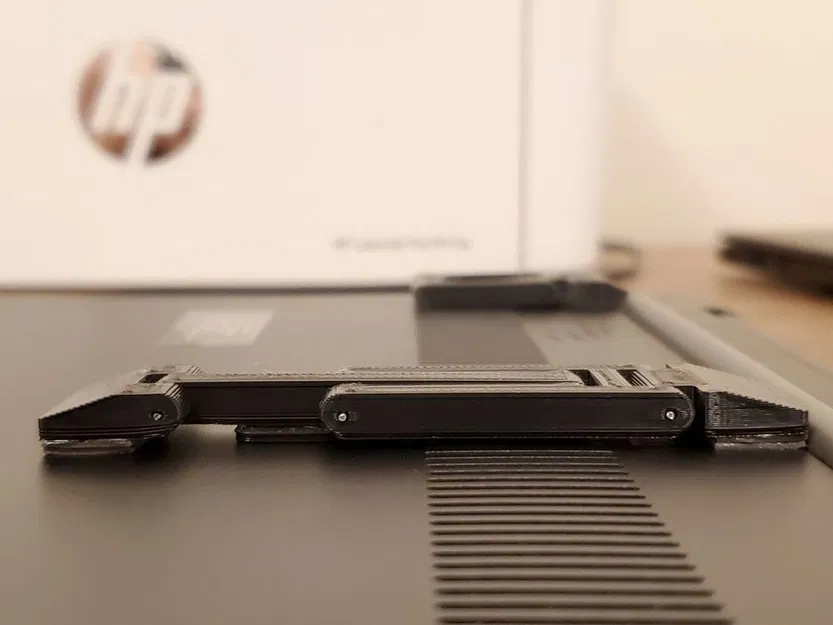

Kết nối tất cả các bộ phận lại với nhau như hình minh họa khi chân đế đang gấp. Sau đó, dán băng dính xốp/keo cường lực dày khoảng 1mm vào hai đầu gắn, rồi dán lên laptop khi chân đế đang ở trạng thái gấp. Nếu băng dính của bạn mỏng hơn, hãy chồng nhiều lớp để đạt độ dày 1mm, nếu không chân đế sẽ không gập lại an toàn được.

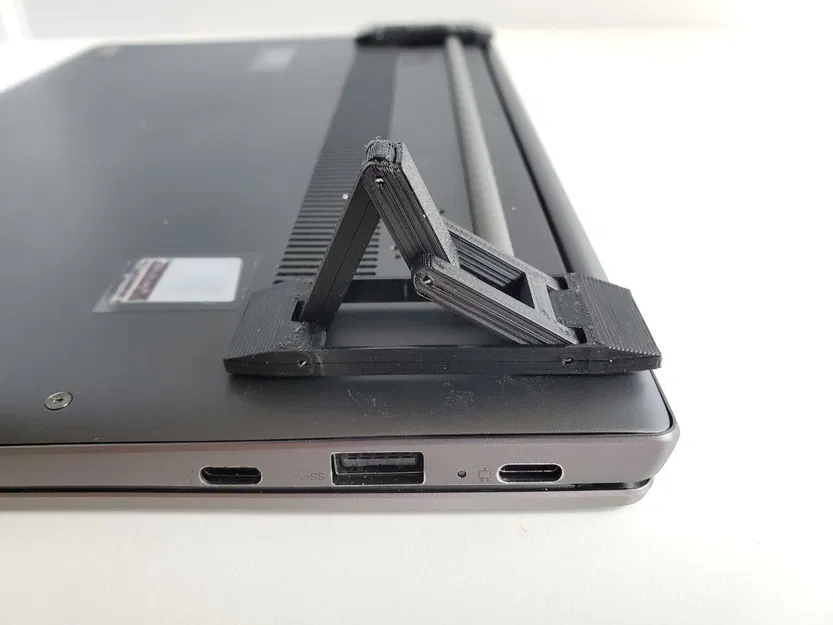

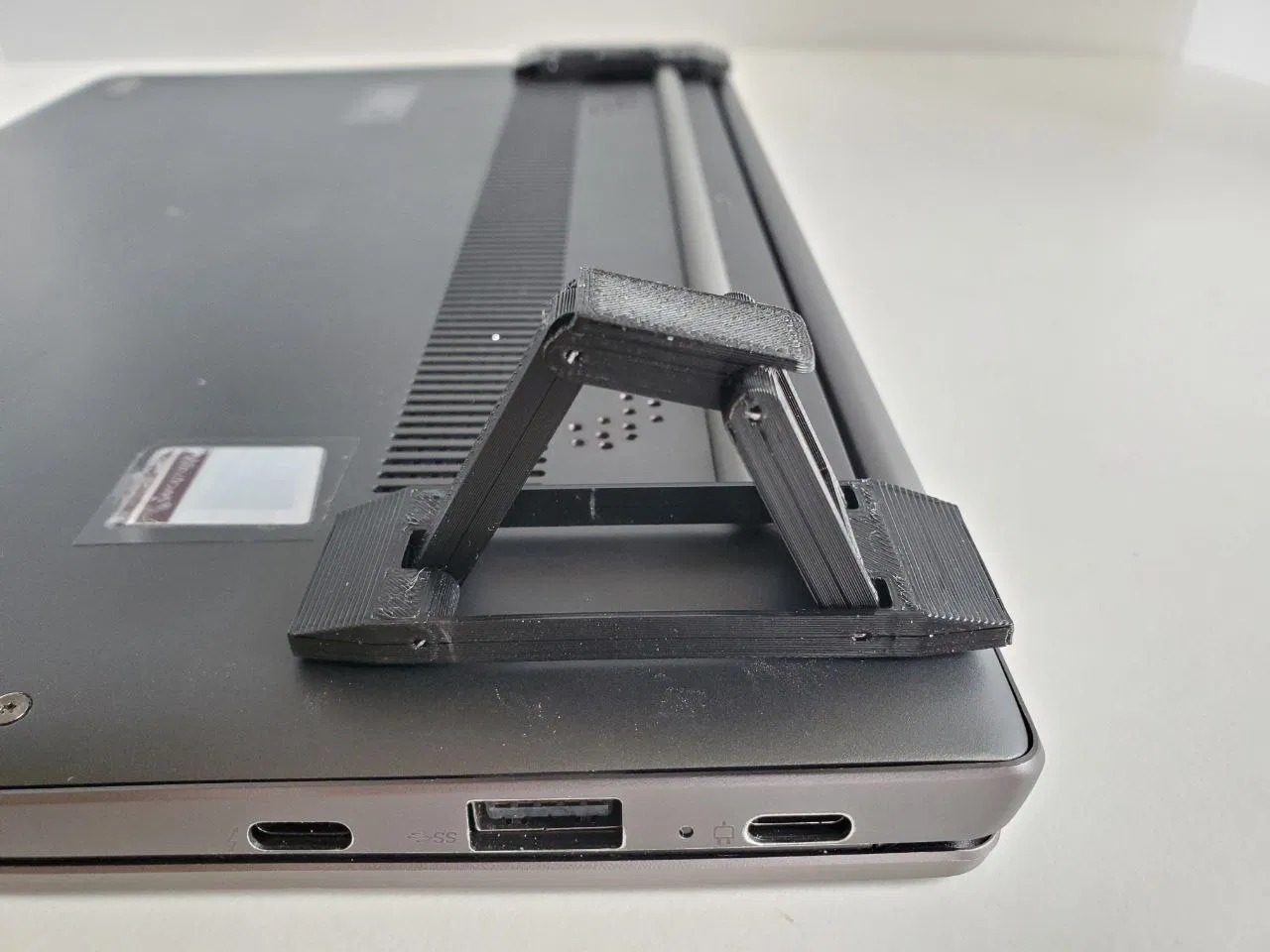

Tôi đã in và thử nghiệm nguyên mẫu đầu tiên trên chiếc laptop Lenovo của mình ở khu vực trung tâm phía trên lỗ tản nhiệt. Nó hoạt động cực tốt và chịu lực rất chắc chắn.

CẬP NHẬT (2025-06-16) Thêm các chi tiết rời cho mẫu Heavy Duty 40mm.

CẬP NHẬT (2025-06-13) Thêm phiên bản Heavy Duty rộng hơn 8mm với khung dày hơn - cao 30mm/40mm/80mm.

CẬP NHẬT (2025-01-20) Thêm phiên bản thanh trung tâm và chân đế mảnh hơn, tạo thêm 1mm không gian để giảm ma sát với miếng dán ở đáy chân đế. Các mẫu này được gọi là V3S và có thể in riêng lẻ.

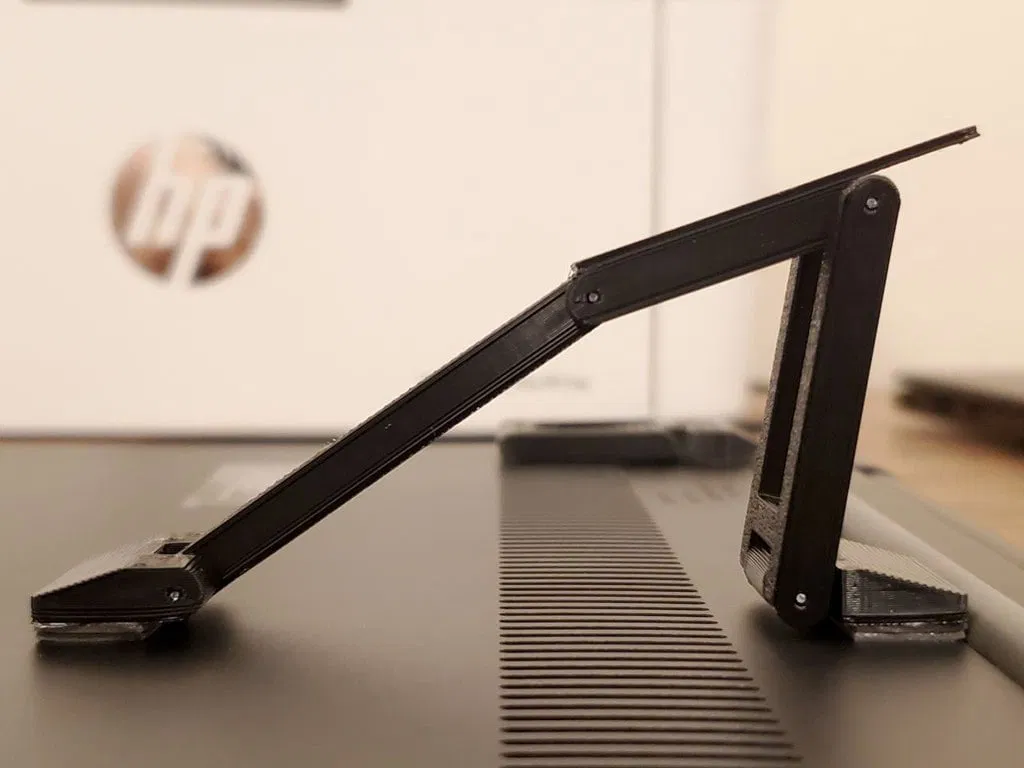

CẬP NHẬT (2024-10-10) Thêm phiên bản cao 80mm. Đây là bản thử nghiệm, chưa được kiểm tra kỹ, hãy cho tôi biết trong phần bình luận nếu cần gia cố thêm bằng cách làm dày bất kỳ bộ phận nào.

CẬP NHẬT (2024-09-25) Thêm phiên bản chân đế gắn bo tròn cho loại cao 30mm - file "V3_snow_A_short" để phù hợp hơn với các dòng laptop có chân đế tròn.

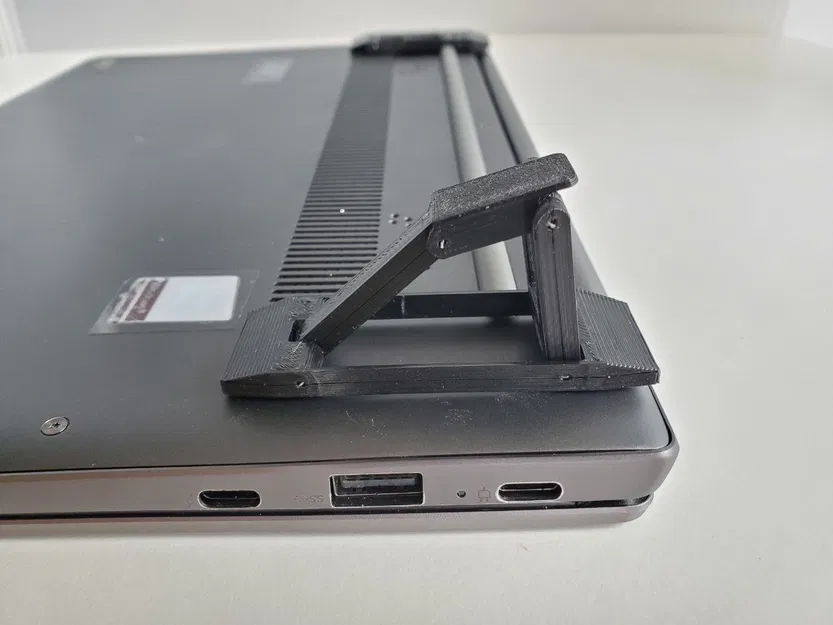

CẬP NHẬT (2024-09-16) Thêm phiên bản gắn 30mm nhỏ hơn cho góc nâng thấp hơn. Một cải tiến khác là khung mỏng để nối hai bộ phận gắn lại với nhau nhằm ngăn chặn tình trạng bong tróc băng dính.

Thông số in ấn

Thương hiệu máy in:

ELEGOO

Máy in:

ELEGOO NEPTUNE 3 Pro

Rafts:

Không

Supports:

Không

Resolution:

0.2

Infill:

20% gyroid

Filament: ELEGOO PLA PRO Black
