Phù hiệu liên lạc Star Trek (Com Badge) với đính kèm nam châm

Mẫu này mình làm cho vui thôi. Mình cần in gấp một đống phù hiệu liên lạc Star Trek (TNG) cho một hoạt động, mà chỉ có đúng 1 ngày để hoàn thành. Hầu hết các mẫu trên mạng hoặc là quá chi tiết (không cần thiết cho mục đích của mình), hoặc yêu cầu máy in đa vật liệu (mình chỉ có một máy, nên sẽ gây nghẽn tiến độ), hoặc cần hậu kỳ (sơn phết), hoặc không phù hợp với máy in FDM.

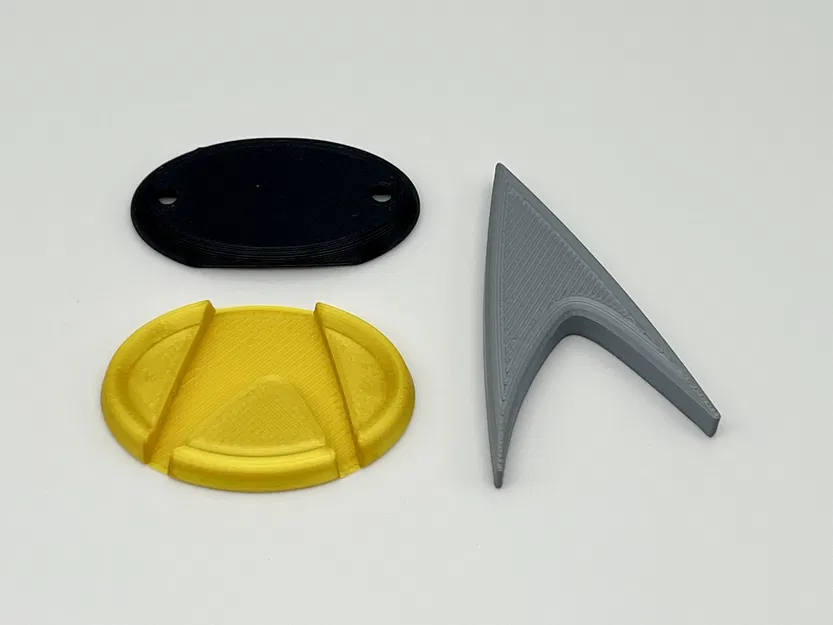

Mẫu này được mình phát triển nhanh dựa trên hình ảnh tìm được trên mạng; nó không hẳn là bản sao chính xác tuyệt đối nhưng nhìn cũng rất giống. Nó gồm 3 mảnh (phần đế hình bầu dục, phần biểu tượng và tấm ốp lưng để gắn nam châm). Thiết kế này cho phép in bằng 3 máy in đơn màu cùng lúc. Nó in nhanh, giá rẻ, gần như là dùng một lần cũng được… rất hợp cho các nhân viên mặc áo đỏ (áo đỏ các bạn tự chuẩn bị nhé).

Đặc điểm thiết kế:

• Không cần support.
• Có thể in phẳng trên bàn in.
• Gắn nam châm lên áo dễ dàng.
• Nam châm ở tấm ốp lưng có thể tháo ra dễ dàng bằng cách dùng khóa lục giác 2.5mm đẩy ra.

Vật liệu cần thiết:

• Keo CA (loại đặc hoặc dạng gel là tốt nhất).
• 4 viên nam châm tròn 6x2mm.

Lưu ý khi in:

• PLA dùng tốt cho mẫu này (trừ khi bạn định lên hành tinh Vulcan, lúc đó hãy dùng loại nhựa chịu nhiệt cao hơn).
• In tấm ốp lưng với độ dày lớp 0.2mm, chế độ structural, infill 15%.
• In phần đế bầu dục và biểu tượng với độ dày lớp 0.15mm (hoặc nhỏ hơn), chế độ structural, infill 15%.
• Với phần đế và biểu tượng, mình dùng tính năng variable layer height cho các lớp trên để làm mịn các đoạn dốc và giảm vết lớp in (giảm xuống còn 0.07mm ở lớp trên cùng).
• Không cần support cho bất kỳ bộ phận nào.
• Vui lòng KHÔNG dùng file .bgcode có sẵn (hãy luôn tự slice file cho máy in, loại nhựa và môi trường của riêng bạn). File đính kèm chỉ để tham khảo thời gian in.

Hướng dẫn lắp ráp (xem hình minh họa):

Bước 1: Gắn nam châm. Nhấn 2 viên vào đế bầu dục và 2 viên vào tấm ốp lưng. Đảm bảo nam châm bằng phẳng với bề mặt và hút nhau. Nếu cần đảo cực, nam châm ở tấm ốp lưng có thể đẩy ra từ phía sau bằng khóa lục giác 2.5mm. Cách dễ nhất là gắn nam châm vào khung máy in, căn lỗ trên mẫu rồi ấn mẫu vào để nam châm lọt vào; hoặc dùng kìm.

Bước 2: Nhỏ 2 giọt keo CA lên đế bầu dục như hình, đặt biểu tượng lên và giữ cố định khoảng 30-60 giây.

Bước 3: Tận hưởng thôi! Đừng quên chiếc áo đỏ của bạn nhé.

Ghi chú khác:

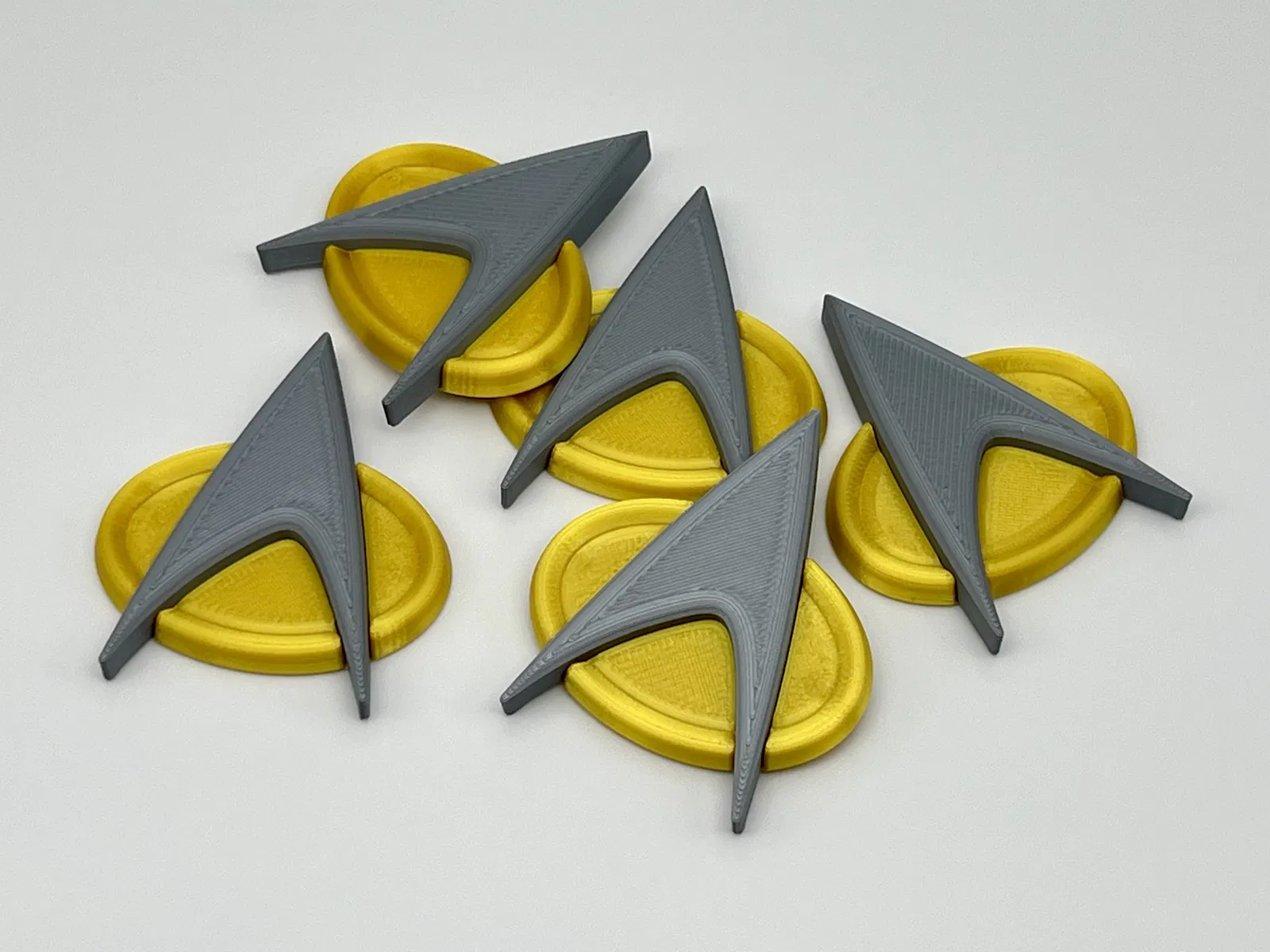

• Mẫu trong hình được in bằng nhựa Prusament Oh My Gold và một loại nhựa bạc thông thường.
