Giá Đỡ Cốc Cho Thuyền

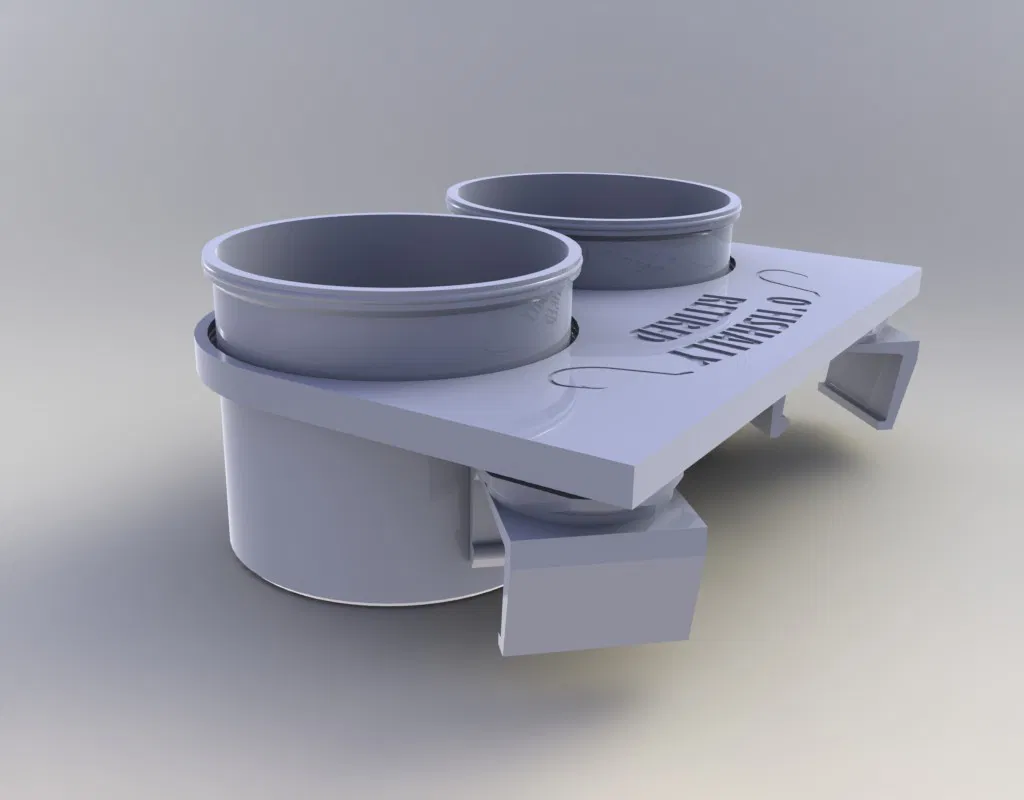

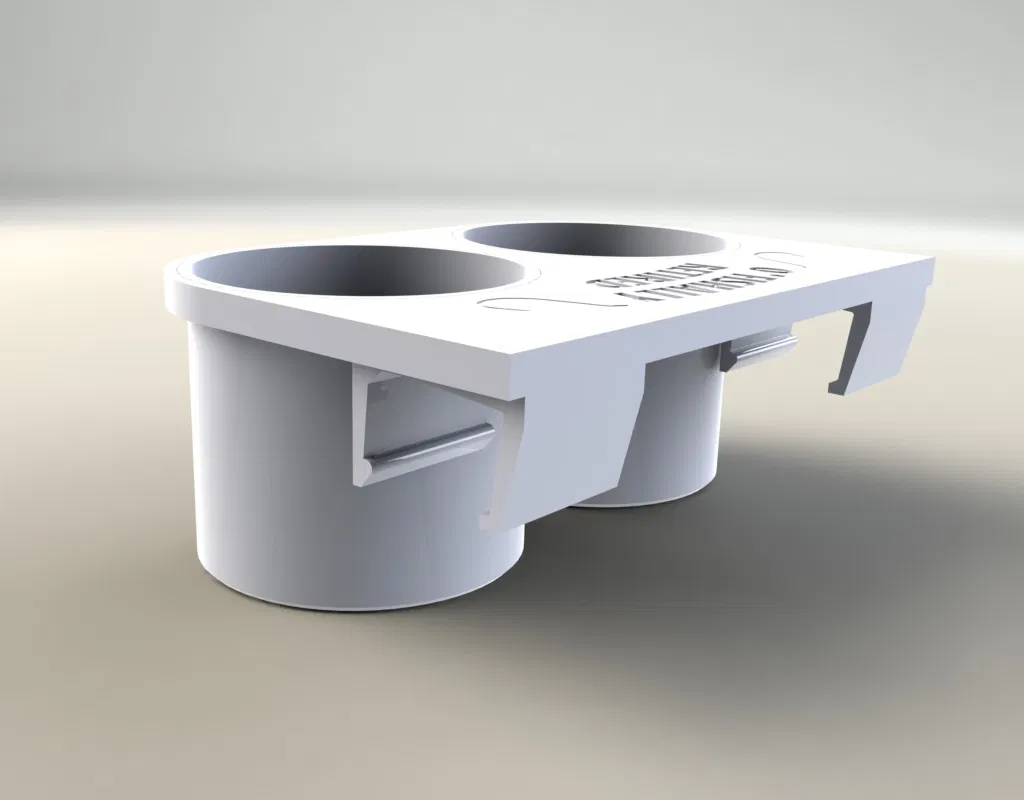

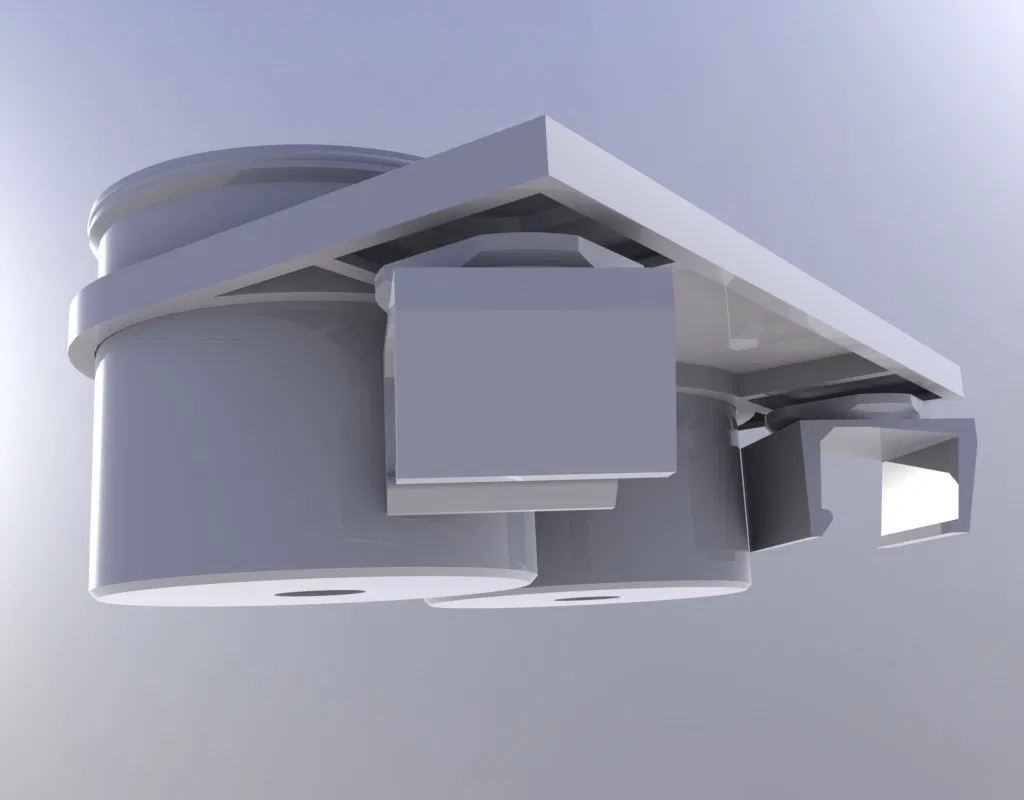

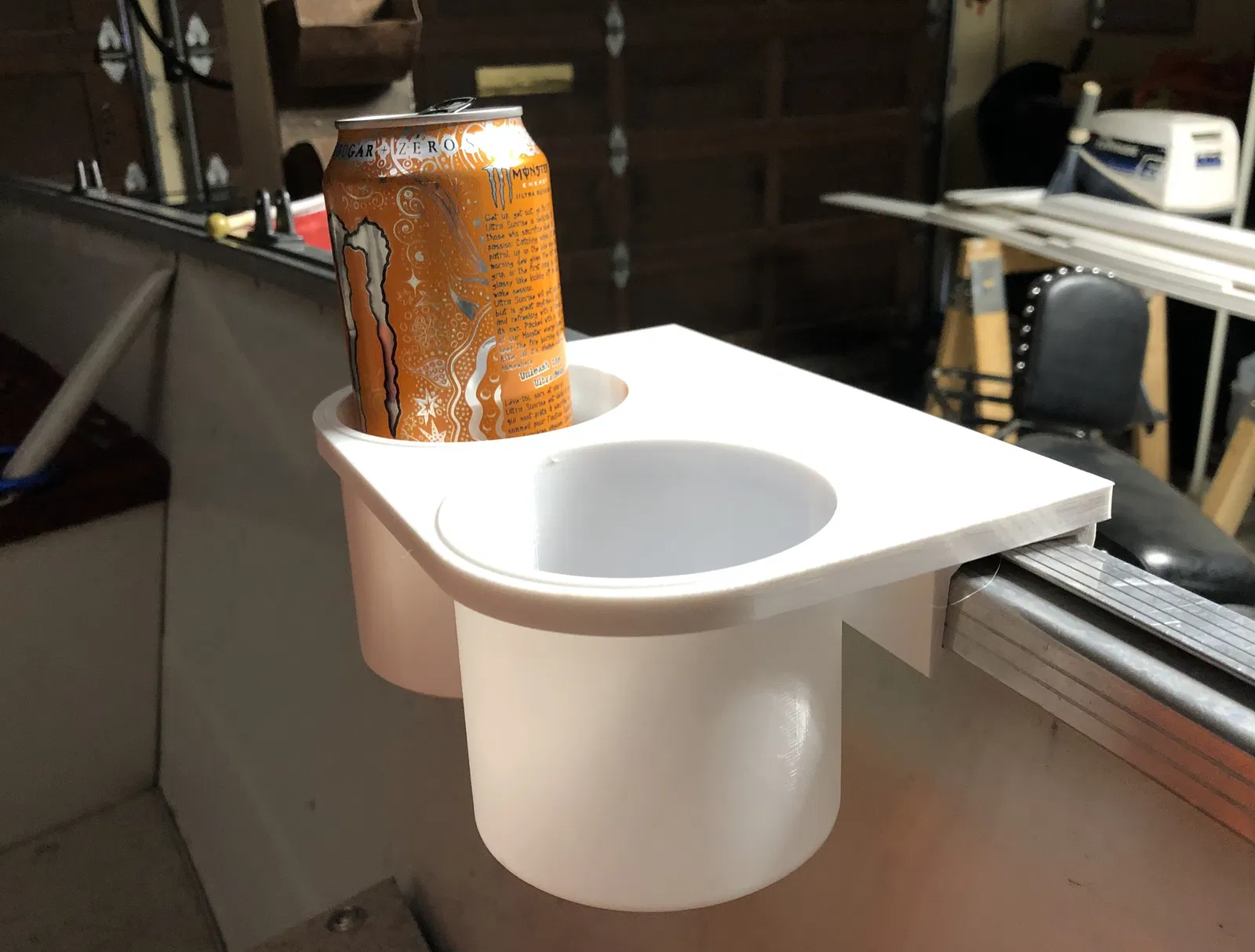

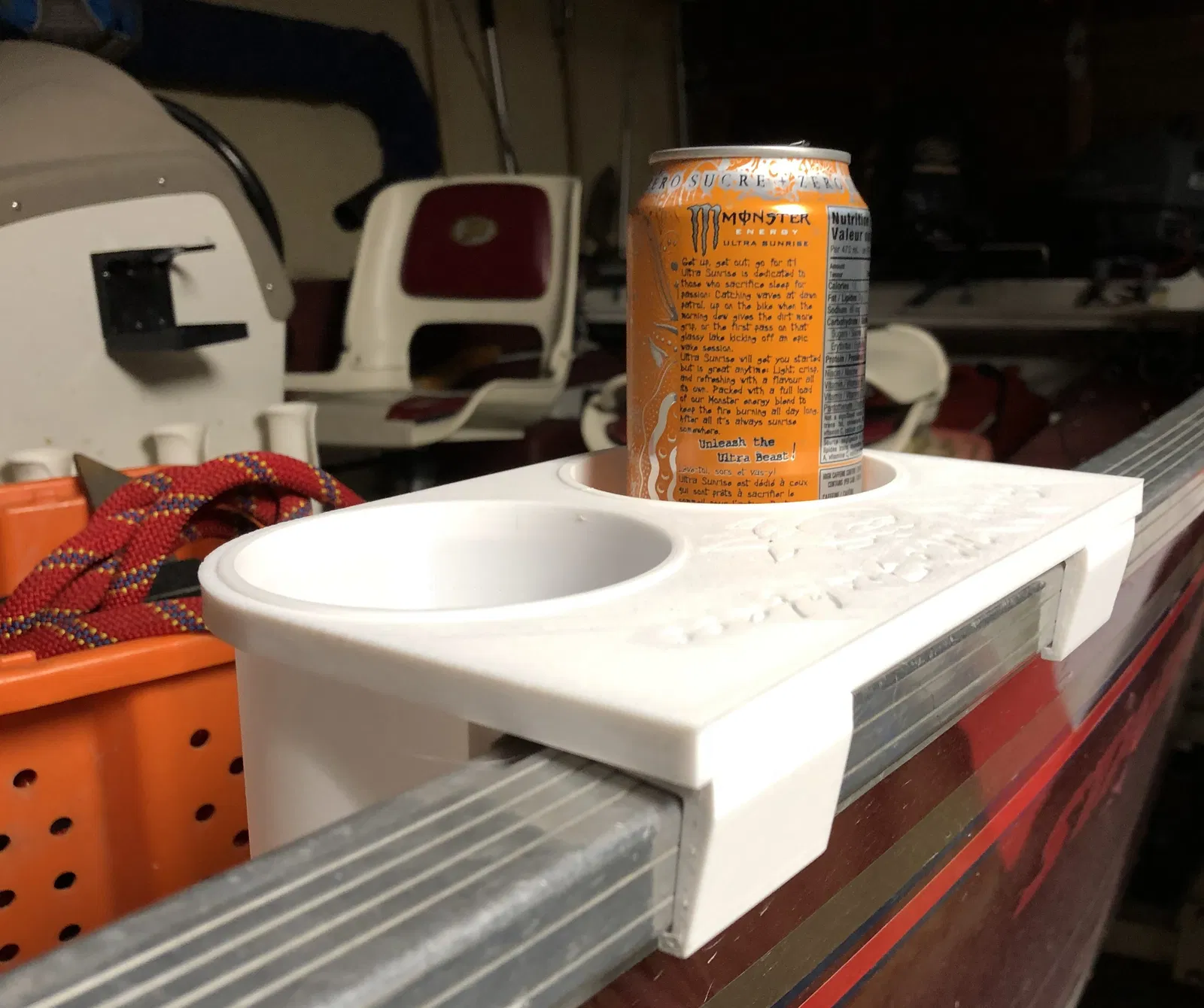

Đây là mẫu giá đỡ cốc trên thuyền giúp giữ một hoặc hai cốc hoặc lon, thiết kế dạng kẹp để gắn chặt vào thanh chắn bên hông thuyền. Các bộ phận gồm giá đỡ, kẹp và cốc là các file tách biệt, giúp bạn dễ dàng chỉnh sửa hoặc tùy biến cho phù hợp với các loại thanh chắn, kích thước cốc hoặc nhu cầu sử dụng khác nhau. Cốc được lắp từ trên xuống và khớp vào vị trí. Các kẹp được lắp từ dưới lên như hình minh họa và xoay 45 độ để cố định. Sau khi giá đỡ đã khớp vào thanh chắn, các kẹp sẽ không thể xoay được nữa và được giữ chặt tại chỗ. Kẹp có khả năng tự điều chỉnh theo độ cong của thanh chắn thuyền nhờ cơ chế tự xoay. Kích thước bên trong của cốc là đường kính 88.4mm x sâu 76mm.

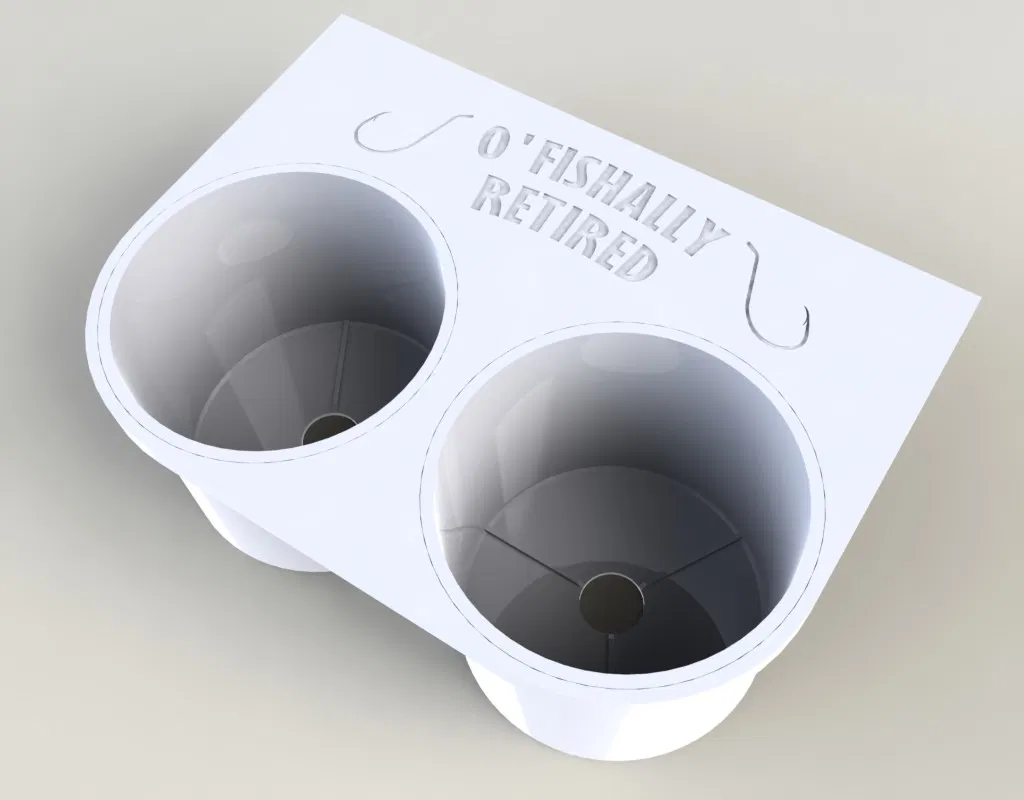

Cập nhật: Theo yêu cầu, mình đã tải lên file "holder_blank_v1.step" đã loại bỏ các văn bản và móc treo như trong hình. Bạn có thể mở file này trong bất kỳ phần mềm CAD 3D nào để thêm hình ảnh hoặc chữ tùy ý.

Cập nhật: Theo yêu cầu, mình đã tải lên file "clip.step" để bạn có thể tự chỉnh sửa cho phù hợp với thanh chắn trên thuyền của mình.

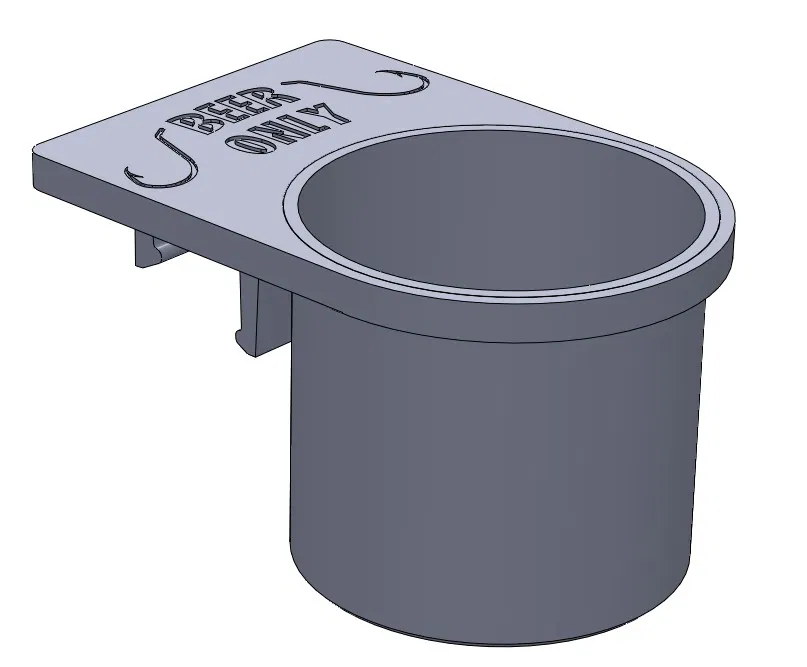

Cập nhật: Theo yêu cầu, mình đã thêm phiên bản giá đỡ một cốc và một loại kẹp mới (Clip2) phù hợp với thanh chắn thuyền nhỏ của mình (cả hai loại kẹp đều dùng được cho cả hai loại giá đỡ). Các file được cung cấp dưới định dạng STL và Step.

Hướng dẫn in

PETG là vật liệu tuyệt vời cho mẫu in này. Đặc biệt là các kẹp, vì chúng cần độ linh hoạt, bền chắc và giữ được hình dạng sau khi lắp đặt. PETG cũng rất bền bỉ dưới thời tiết nắng nóng mùa hè và các điều kiện ngoài trời khác.

Nếu bạn tự thiết kế kẹp, hãy lưu ý tạo một chút độ ép (interference) để chân kẹp ôm chặt lấy thanh chắn khi lắp. Ví dụ, chân các kẹp trong mẫu này được thiết kế với phần cuối hẹp hơn khoảng 5 độ so với kích thước thanh chắn.
