HappyHub - Cải tiến nạp filament cho BoxTurtle (Hub 4-in-1)

Cái hub 4-in-1 của BoxTurtle 🥰 đôi khi khá là “dở chứng” 😖 khi nạp filament trong vài trường hợp (nhất là lane 4), khiến filament bị kẹt vào khe ổ bi ở cuối đường dẫn.

Có bản remix này giúp giải quyết vấn đề bằng cách kéo giãn hub theo một hướng (gọi là X) để làm dài thêm đường dẫn filament… và nó hoạt động rất ổn 👍.

Nhưng mà, vẫn còn chỗ để cải tiến thêm nữa 😎

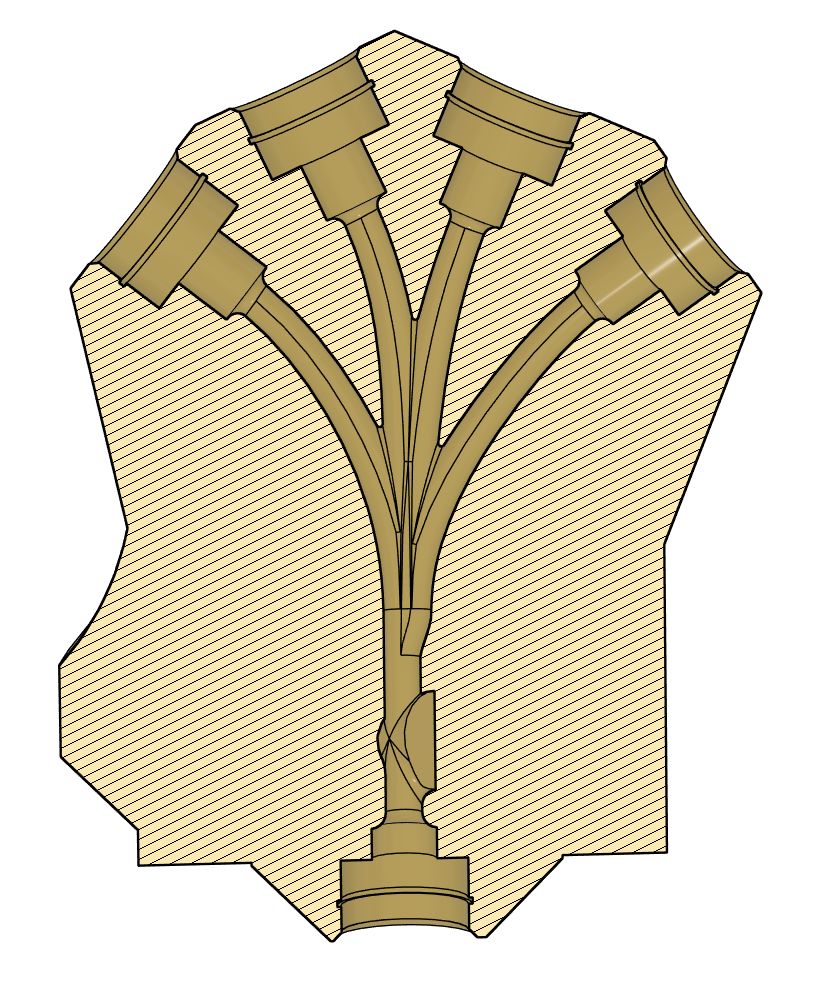

• Thay vì chỉ kéo giãn hub theo một chiều (X), mình kéo theo cả hai chiều (X và Y) để đặt vị trí đầu vào đúng ngay đường dẫn filament tối ưu (thay vì chỉ dời nó về phía trước).
• Khoảng cách giữa các đầu vào được mở rộng giúp mình thiết kế lại phần giao điểm: Giao điểm của lane 2 và 3 được dời lên trên, cho phép đường dẫn filament của lane 1 và 4 dài hơn và ổn định hơn trước khi chạm vào điểm giao thứ hai.
• Cuối cùng, đường dẫn filament được tinh chỉnh, lệch tâm một chút ngay trước ổ bi để đẩy filament tránh khỏi điểm nghẽn lúc bắt đầu đút vào (về lý thuyết là vậy… còn thực tế thì filament càng cứng hiệu quả càng thấp), mà không làm ảnh hưởng đến đường dẫn khi in.

Những thay đổi này sẽ giúp cái hub hoạt động ổn định hơn mà không hề làm tăng thêm lực cản. Happy Printing! 🤩

Độ dài ống PTFE

Bạn sẽ cần điều chỉnh độ dài ống PTFE dẫn tới extruder. Hãy dùng các thông số dưới đây như một mức ước lượng rồi tùy chỉnh dần theo máy của bạn nhé:

Dành cho extruder gắn kiểu góc:

    Lane 1:  153 mm

    Lane 2:   89 mm

    Lane 3:   90 mm

    Lane 4:  155 mm

⚠  Lưu ý khi lắp khớp ECAS  ⚠

Mình đã từng làm hỏng cái Hub khi nhấn 4 khớp ECAS vào đầu vào: nó bị tách ra hoặc xuất hiện các vết nứt, biến dạng trên nhựa ASA/ABS. Bản remix này đã cải thiện vấn đề đó bằng cách tăng độ dày vật liệu giữa các khớp, nhưng vẫn cần cẩn thận.

Vậy nên, nếu bạn cũng hay gặp tình trạng này, hãy dùng bản Glue-In của HappyHub, phần lỗ cắm cho 4 khớp ECAS ở đầu vào được làm rộng hơn một chút (phần đầu ra thì không cần thay đổi). Các khớp vẫn được giữ chặt và đúng tâm, nhưng bạn nên chấm thêm một ít keo 502 vào bên ngoài khớp ECAS để chắc chắn hơn.

Nhật ký thay đổi

Version 1.1     [đang thực hiện]
Thêm một cái chốt nhỏ để giữ cảm biến filament chắc chắn hơn (được bê nguyên từ repository gốc của BoxTurtle).

CAD

Nếu bạn muốn tìm hiểu sâu hơn hoặc tự chỉnh sửa: File Fusion có sẵn trong mục Files, đã được dọn dẹp sạch sẽ, bao gồm cả bản gốc và bản remix mình nhắc tới ở trên. Bạn có thể dễ dàng so sánh 3 biến thể để hiểu sự khác biệt và cách mình đã chỉnh sửa… rồi chọn bản nào bạn thích nhất.

Có ý kiến đóng góp gì thì nhớ cho mình biết nhé!

… và đừng quên nhấn ❤ Like để tạo động lực cho mình nha 🙂

CREDITS

BoxTurtle  - Xem trên Github, dự án quá đỉnh để build! 🥰
Hub Remix - Lấy cảm hứng từ bản remix này trên Printables. Icon

• … và hình ảnh chú rùa dễ thương lấy từ loading.io
