Bộ tăng dây đai XY chuẩn cho Flashforge Adventurer 5M / 5M Pro

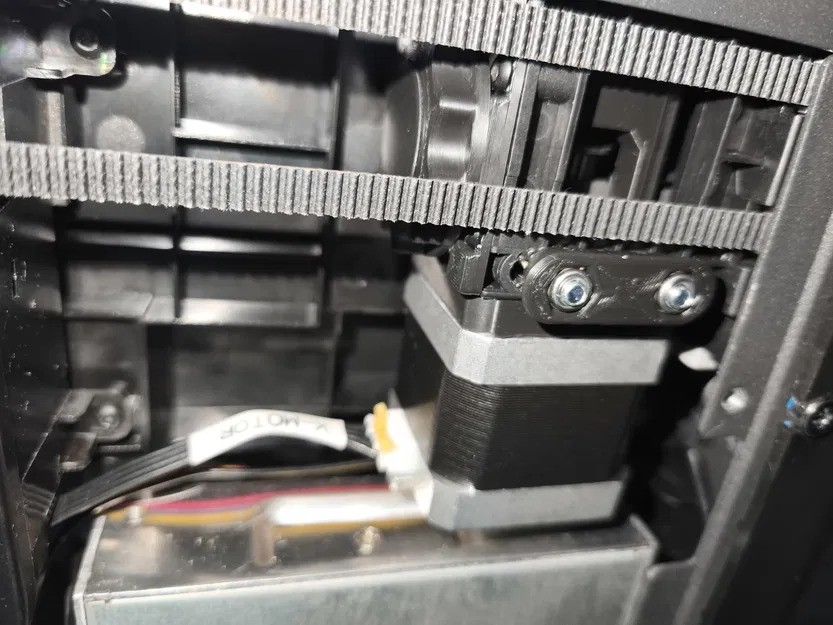

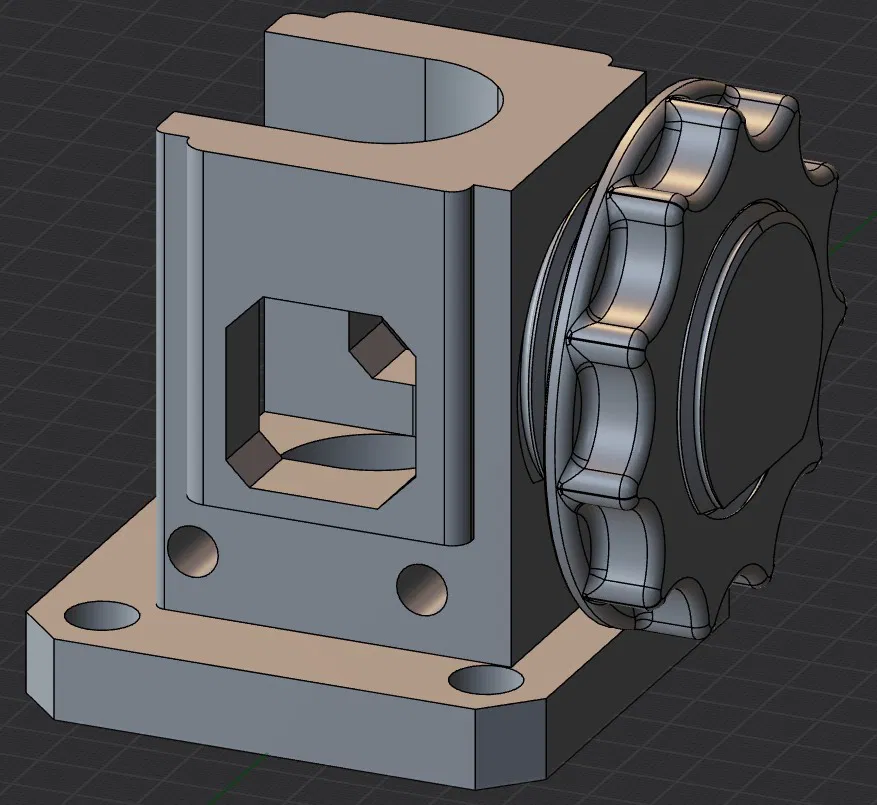

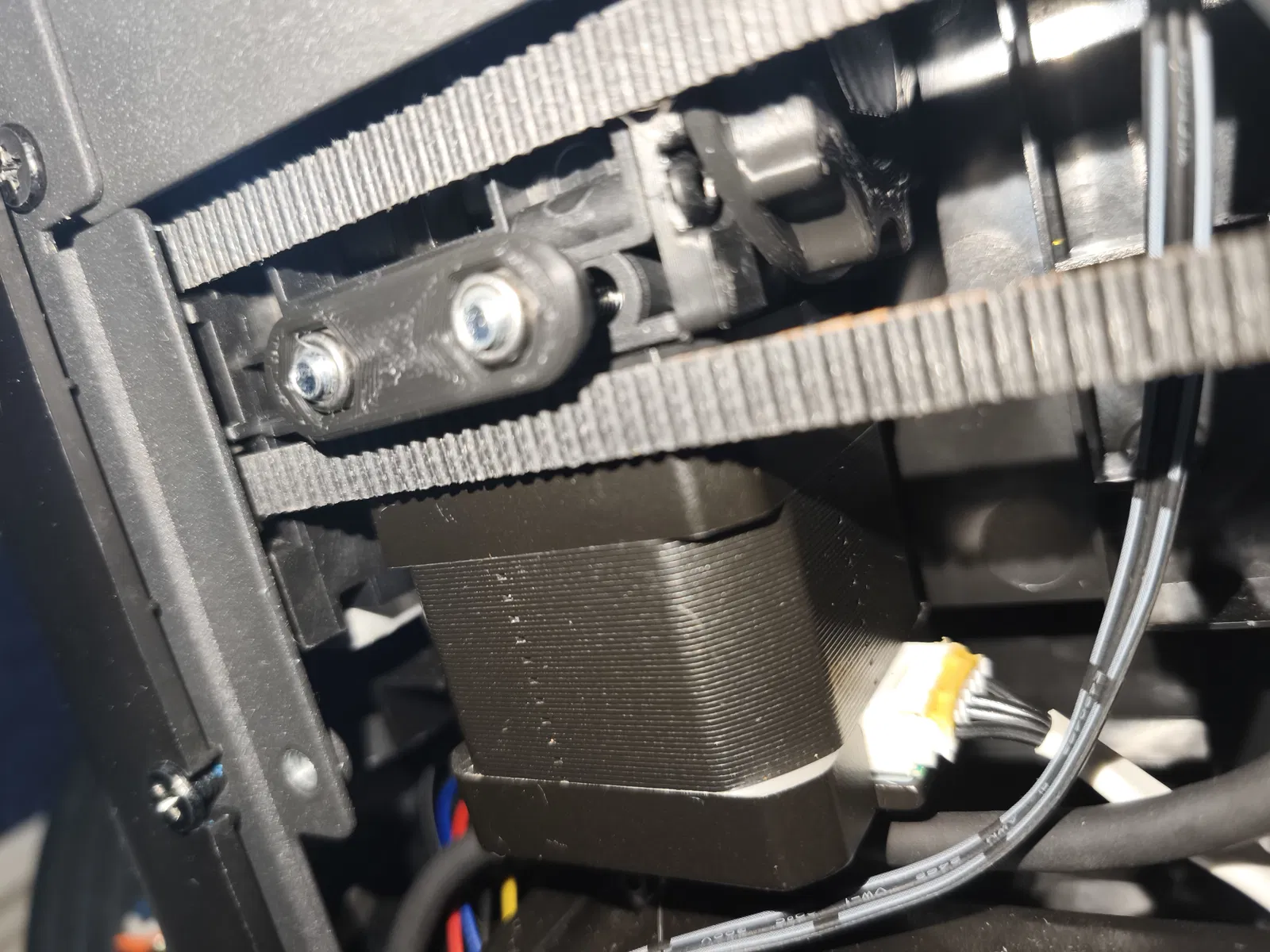

Chuyện là mình quá ngán ngẩm cái cơ cấu tăng dây đai bằng lò xo mặc định, dùng rất phiền phức. Thế nên mình đã tự thiết kế một bộ tăng đai xịn sò hơn, dùng đai ốc vặn để chỉnh độ căng thực thụ. Một ý tưởng khá hay ho đúng không, haha.

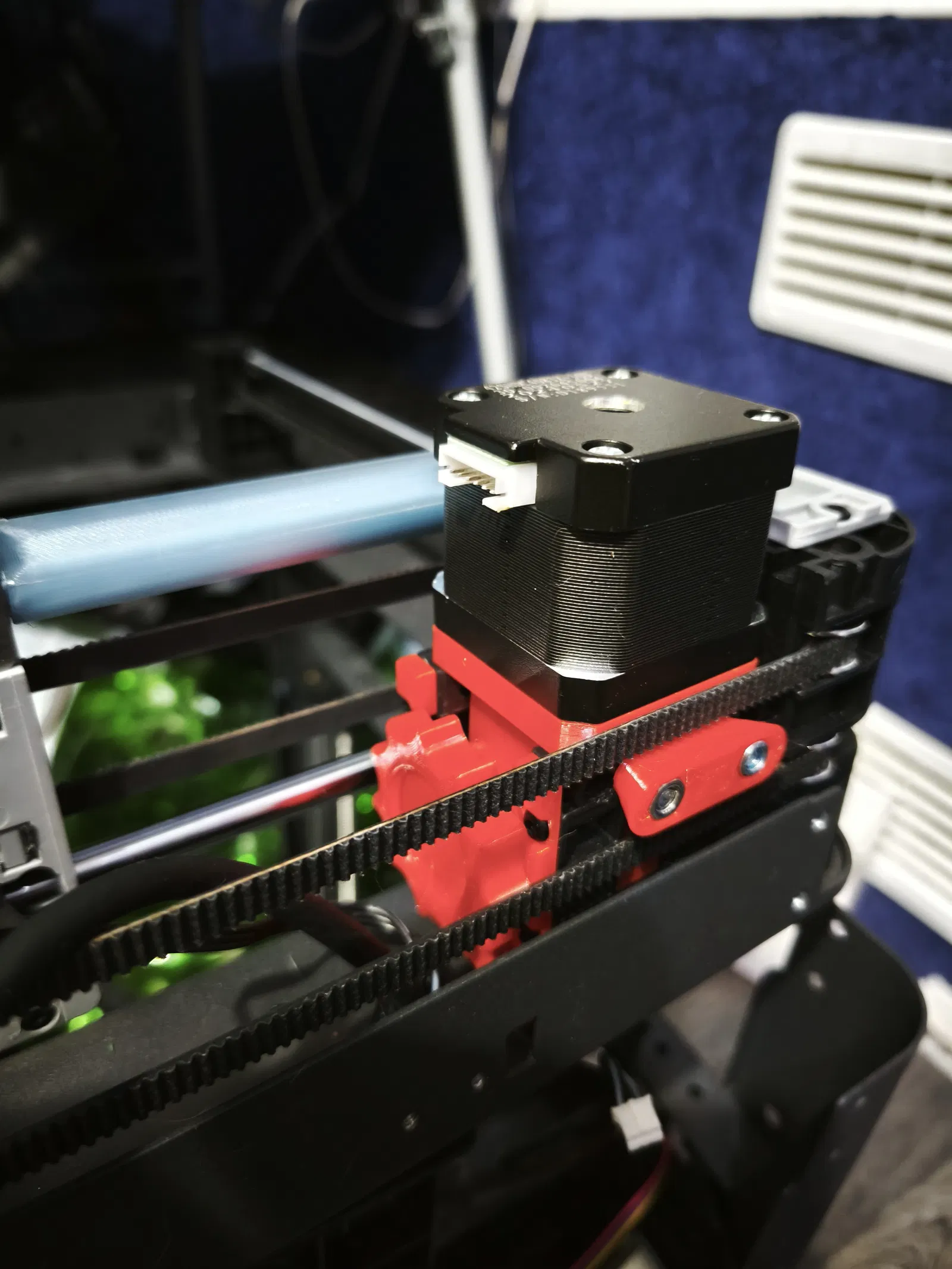

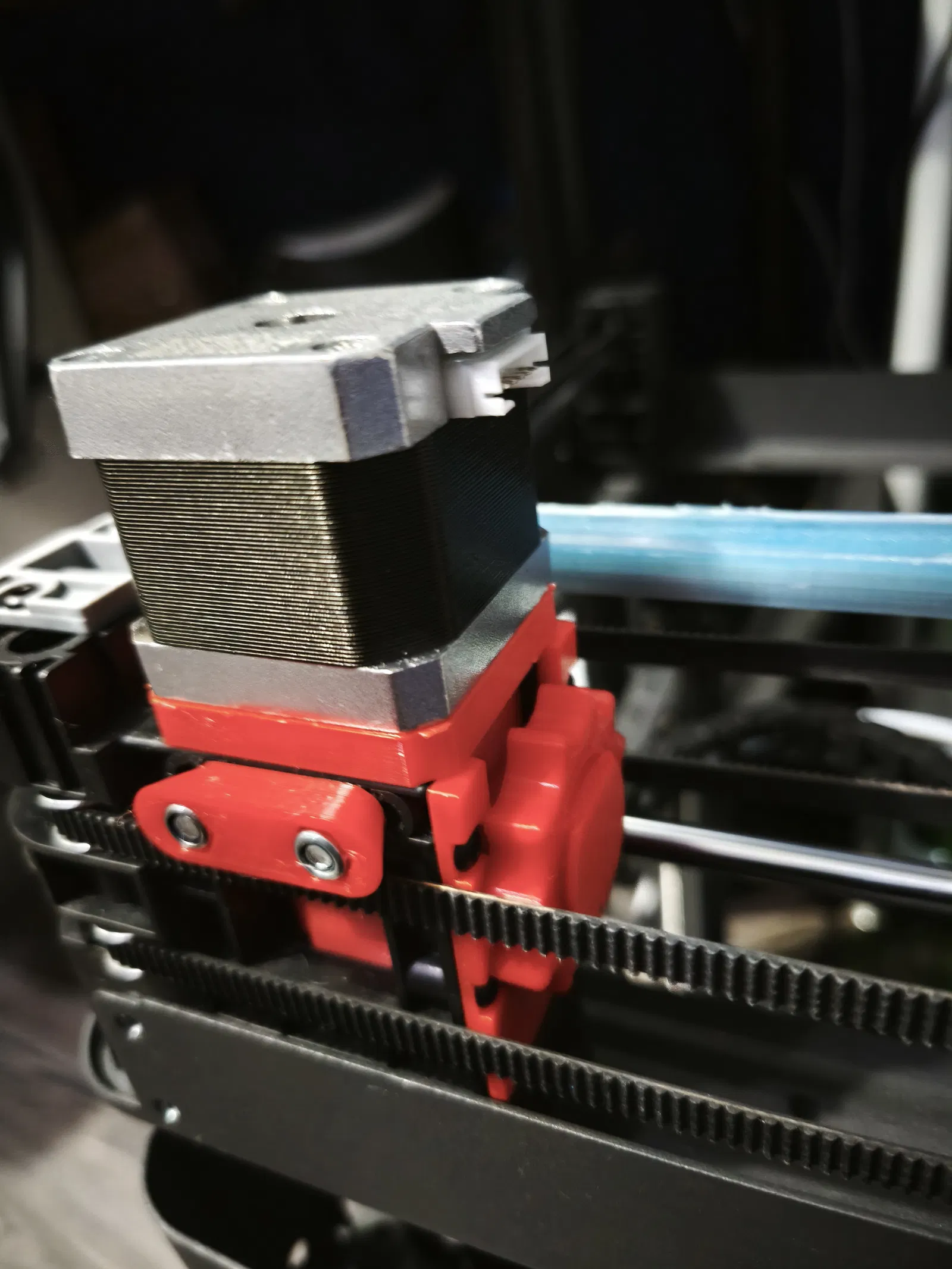

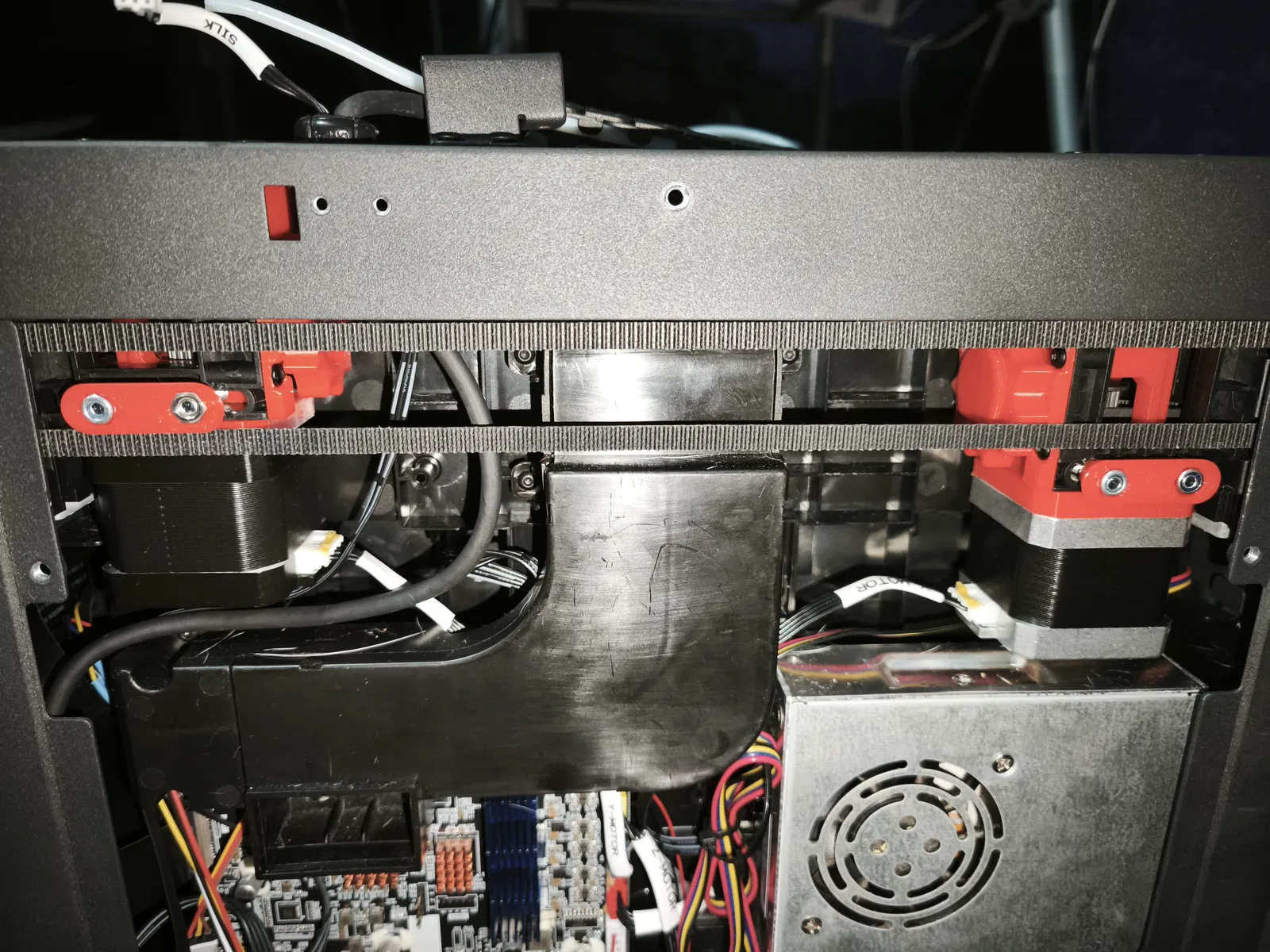

Cách thực hiện: Tháo bỏ lò xo đi. Thay nắp sau của động cơ bằng nắp mình đã thiết kế. Tháo giá đỡ động cơ, gắn vào giá đỡ mới rồi lắp lại vào máy, móc dây đai vào. Sau đó vặn ốc để tăng đai thôi :P

Bạn sẽ cần:

• 8 ốc M3x8 để gắn motor.
• 4 ốc M4 x 50.
• 4 đai ốc khóa M4.

Mình khuyên là không nên dùng lại ốc và tán nhiệt zin, vì chúng dễ làm hỏng vỏ nhựa lắm.

Lưu ý khi in:

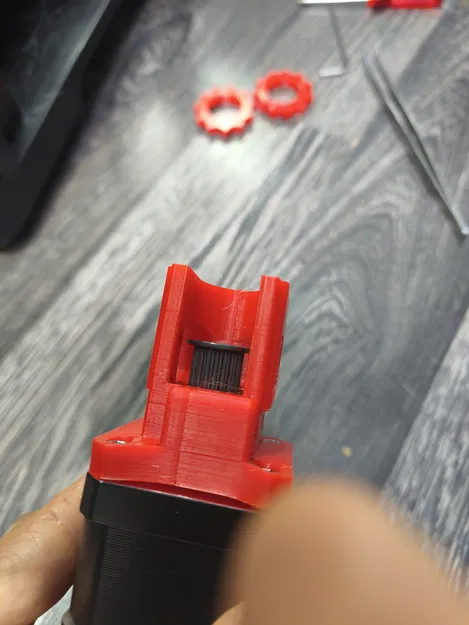

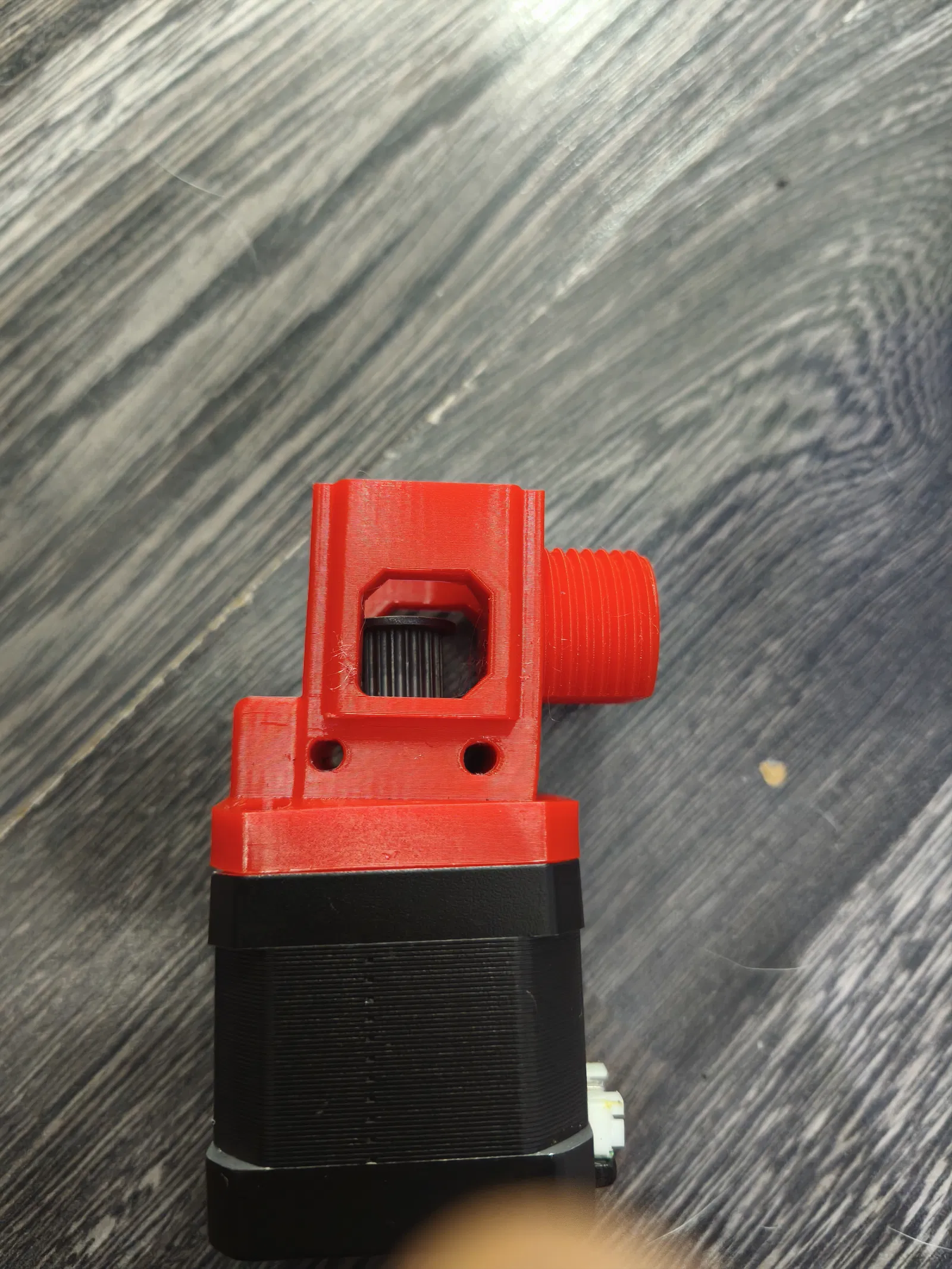

• Nên in bằng nhựa ABS, nhựa PETG (như cái màu đỏ trong ảnh mình làm) bị cong vênh rất nhanh, mình phải in lại bằng ABS mới ổn.
• Thiết lập nhiều tường (walls), ít nhất là 5 lớp.
• Chiều cao lớp in (layer height) là 0.15mm.
• Hỗ trợ (supports) đã được tích hợp sẵn vào thiết kế, bạn không cần phải bật thêm đâu.
