Kệ Mô-đun cho Hộp Gridfinity Light

Tổng quan.

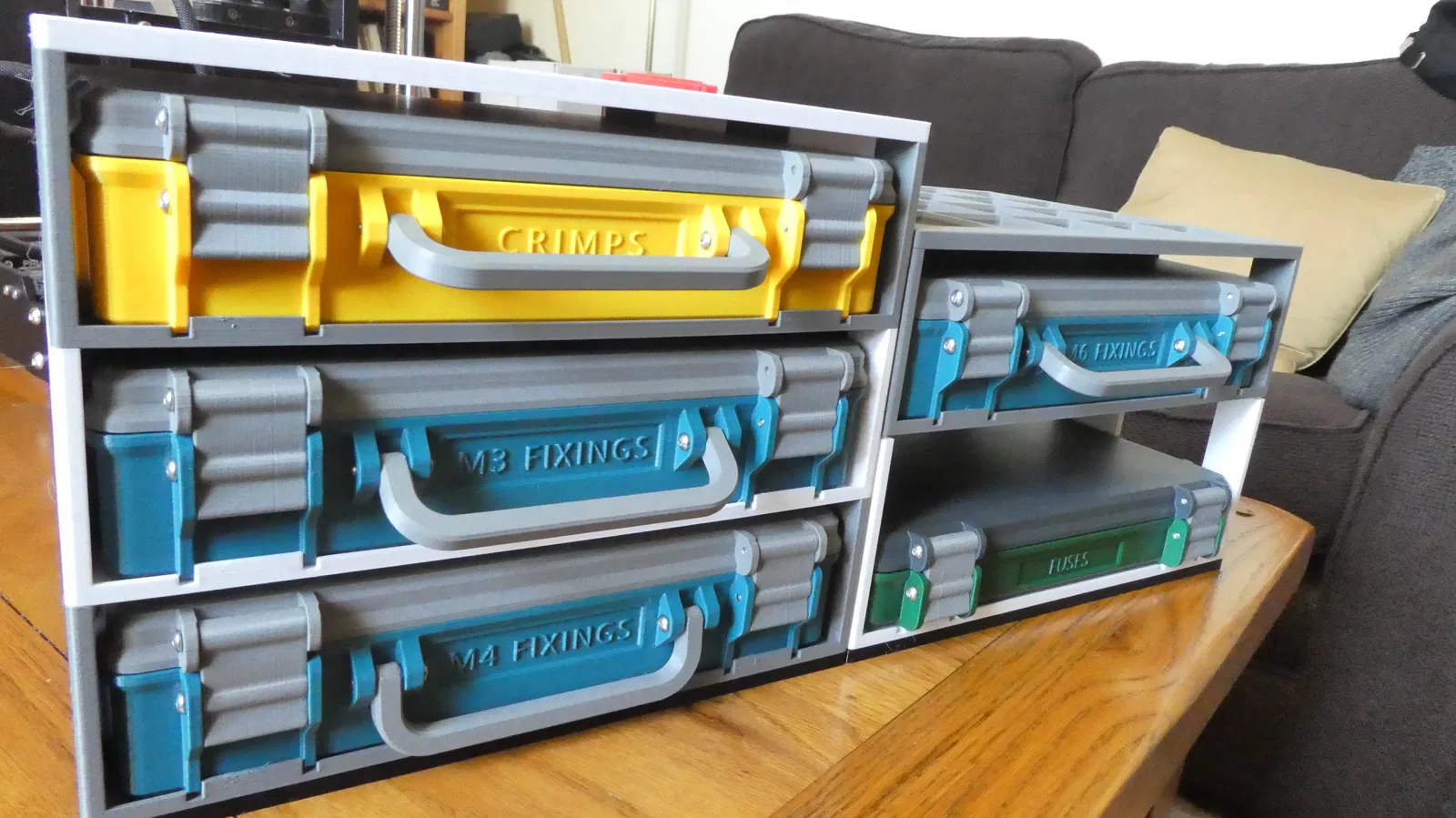

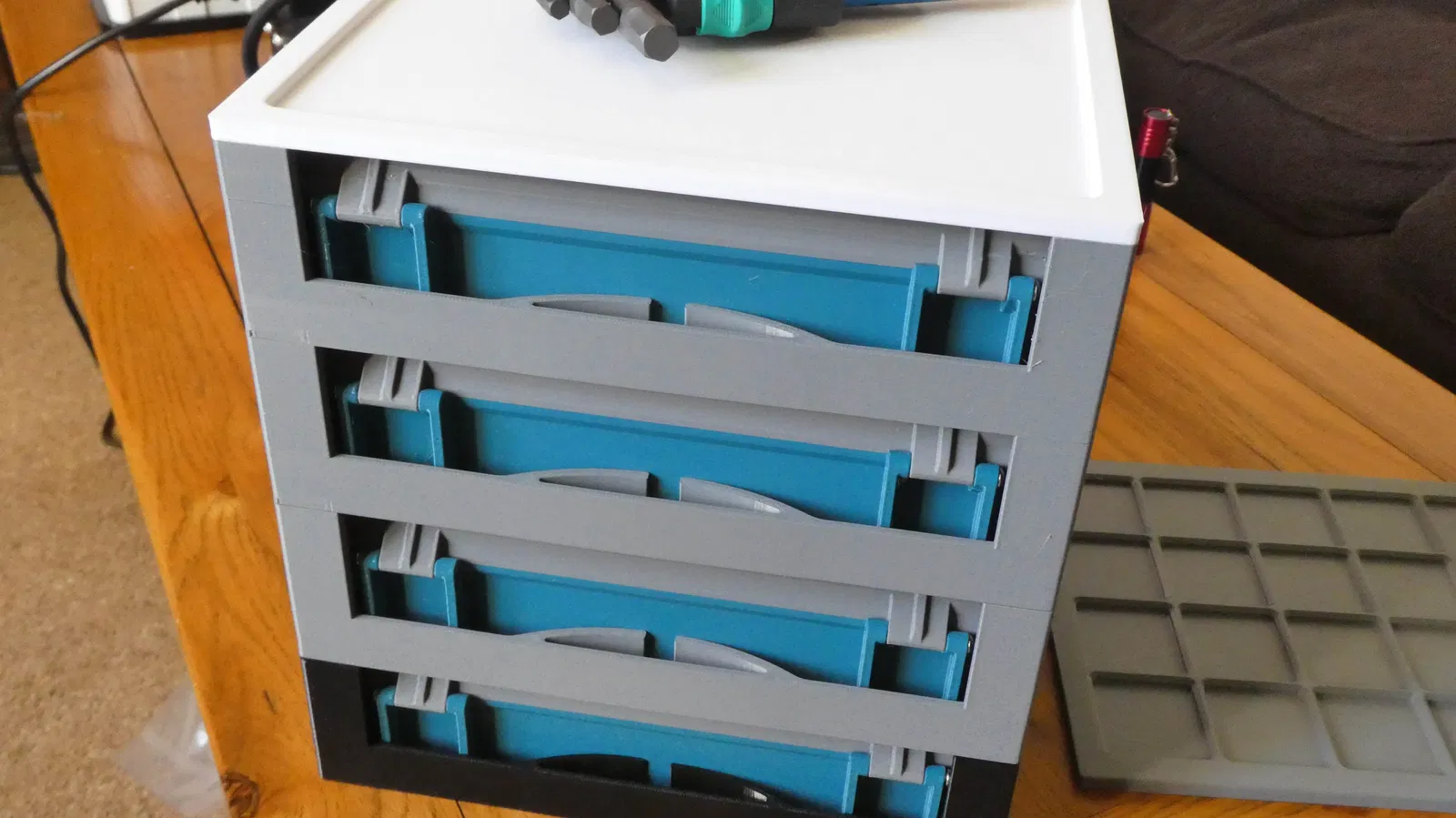

Kệ mô-đun dành cho các hộp Gridfinity light kích thước 5x4 của Suit, với các chiều cao 6U, 9U và 12U. Mình thiết kế các kệ này để lưu trữ hộp 5x4 trên xe tải.

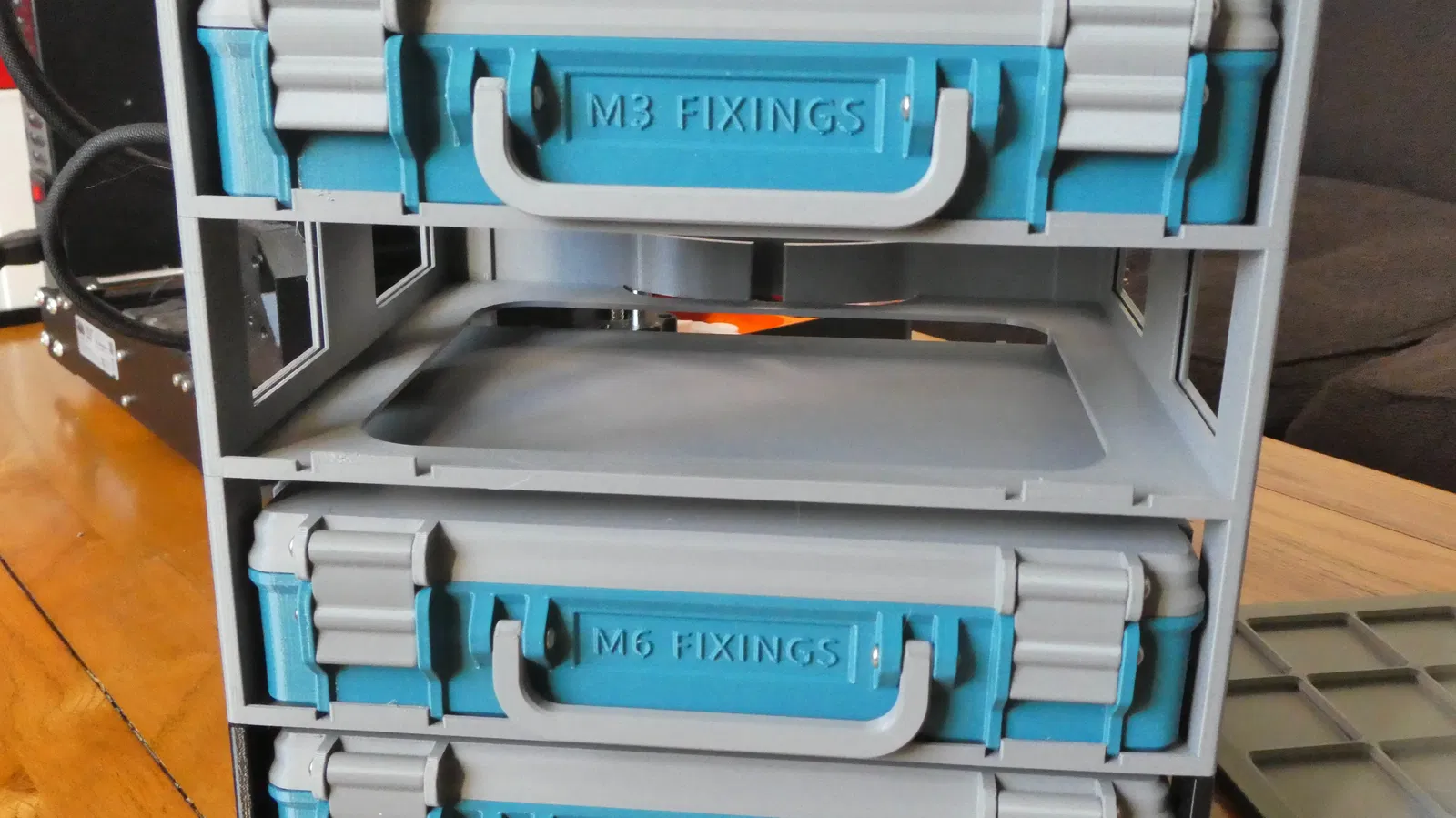

Để tránh trường hợp hộp bị trượt ra ngoài, các kệ được giữ cố định nhờ một gờ ở phía trước và hai cánh tay lò xo ở phía sau. Các cánh tay này có nhiệm vụ đẩy hộp về phía gờ chặn để cố định vị trí (cơ chế này tạm ổn nhưng cần cải tiến thêm một chút).

Kệ mô-đun bao gồm bốn phần chính:

• Đế (Base)
• Kệ (Shelf)
• Nắp (Lid)
• Tấm ốp bên hông (Side infill panels)

Nếu bạn không định di chuyển kệ thường xuyên, các bộ phận sẽ khớp lại với nhau khá chắc chắn. Tuy nhiên, nếu muốn cấu trúc bền vững và cố định hơn, sử dụng keo dán hiện vẫn là phương án tối ưu nhất.

Lưu ý: các khớp nối có dung sai khá khít. Mình có cung cấp một chi tiết kiểm tra (test clip). Hãy in thử hai cái để xem chúng có khớp với nhau không trước khi in toàn bộ số kệ nhé.

Cập nhật:

Ngày 17 tháng 6 năm 2025:

Ôi… mình vừa nhận ra phiên bản 1.6.03 của kệ 12U bị lỗi. Các rãnh cho tấm ốp bên hông không kéo dài xuống tận đáy như lẽ ra phải có. Lỗi này đã được khắc phục ở phiên bản 1.6.04 hiện đã có sẵn trong phần file.

Ngày 18 tháng 6 năm 2025:

Xin lỗi, mình đã quên thêm đường bo góc (fillet) vào các thanh đứng trên bản 1.6.04 của kệ 12U. Vui lòng tải bản V1.6.05 trong phần file để có bản sửa lỗi này.

Hướng dẫn in.

Tất cả file STL được cung cấp đều đã được xoay đúng hướng để in.

Cần in những gì?

1. Đế: 1 cái cho mỗi cột kệ thẳng đứng.
2. Kệ: 6U, 9U hoặc 12U - số lượng tùy nhu cầu.
3. Nắp: Khay chia, lưới 5x4 hoặc loại kết hợp - 1 cái cho mỗi cột kệ.
4. Tấm ốp hông trước: 2 cái mỗi kệ (tùy chọn).
5. Tấm ốp hông sau: 2 cái mỗi kệ (tùy chọn).
6. Kẹp nối (Baying clips): Cần 4 kẹp để ghép hai kệ cạnh nhau.

Đầu tiên, bạn cần xác định số lượng kệ và chiều cao cần thiết. Sau đó, quyết định xem tất cả kệ sẽ nằm trong một cột thẳng đứng hay chia thành nhiều cột.

Cần lưu ý là một kệ 12U không cao gấp đôi kệ 6U, vì kích thước hộp lưu trữ 12U cũng không gấp đôi hộp 6U.

Chiều cao kệ (chưa tính các khớp nối):

• 6U=58mm
• 9U=78mm
• 12U=98mm

Cách tốt nhất là lấy giấy bút ra vẽ sơ đồ bố trí bạn muốn, từ đó bạn sẽ biết mình cần in bao nhiêu cái.

Nếu mọi thứ đều đơn giản thì đâu còn gì thú vị nữa đúng không nào.

Cài đặt in.

Đầu phun 0.4mm, chiều cao lớp in 0.2mm.

Nên in tất cả các bộ phận bằng nhựa PETG hoặc vật liệu có độ dẻo nhất định. Thông số 2 perimeter và 15% grid infill là ổn. Mình gợi ý nên để 5 lớp trên và 4 lớp dưới. Tuy nhiên, để in nhanh và tiết kiệm nhựa, nắp và đế có thể in mà không cần lớp đáy.

Phần bắc cầu (Bridging).

PrusaSlicer có thể cảnh báo về các đoạn bridging dài. Nếu gặp trường hợp này, bạn có thể cần thêm hỗ trợ (paint on supports) vào các khe ở góc sau. Những phần này rất dễ gỡ bỏ.

Lắp ráp.

Quy trình lắp ráp khá đơn giản.

Lưu ý: Nếu bạn định dùng keo, hãy thử lắp khô (dry fit) các bộ phận trước để đảm bảo mọi thứ khớp nhau. Đừng ấn chặt các kẹp vào vị trí ngay vì bạn sẽ khó gỡ ra được.

• Lấy một cái đế và một đơn vị kệ rồi ghép chúng lại.

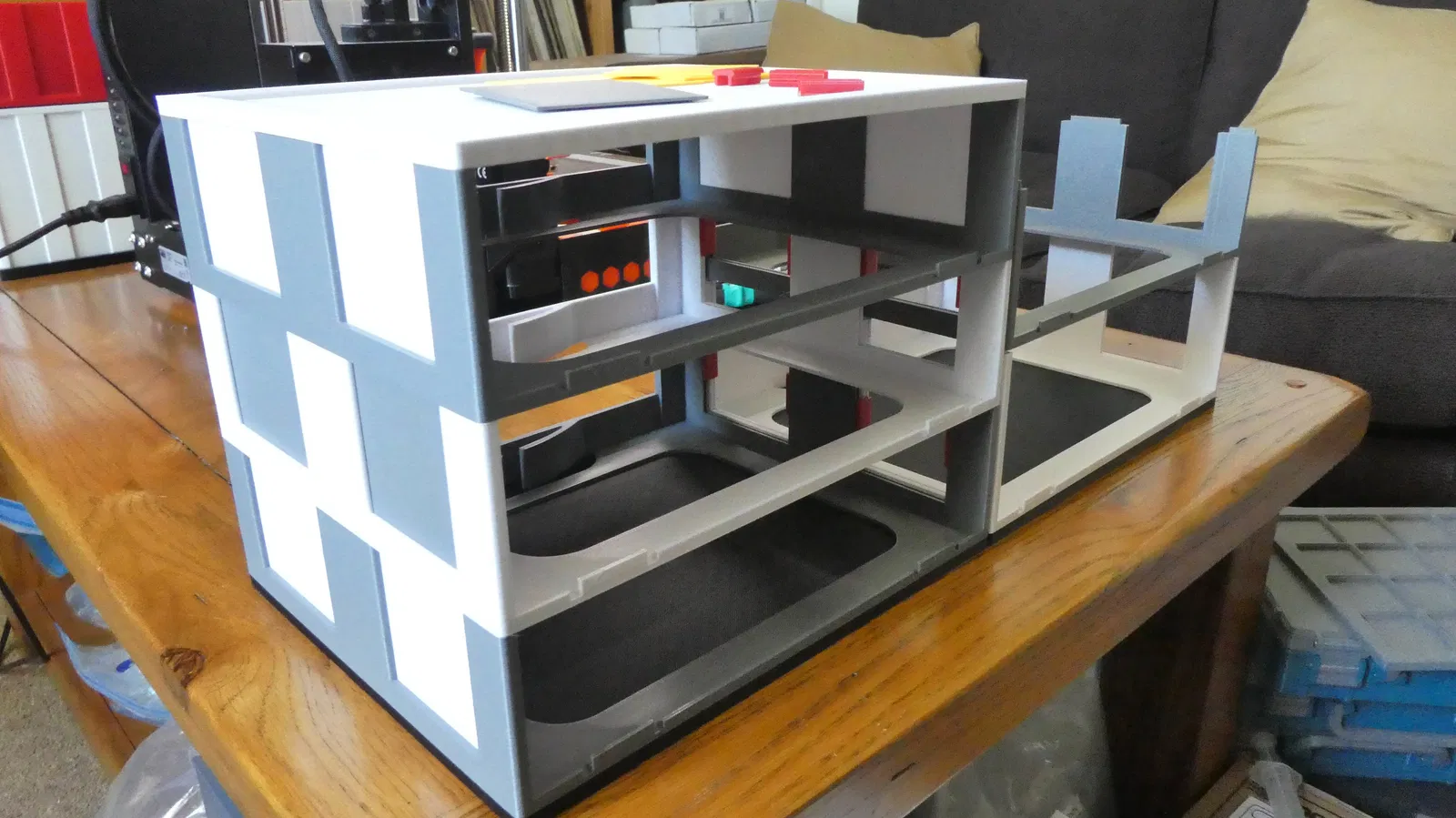

• Nếu dùng tấm ốp hông, hãy trượt chúng vào các rãnh trên kệ. Khi lắp xong, phần trên của tấm ốp sẽ nhô ra khoảng 1mm.

• Lấy một kệ khác hoặc nắp rồi gắn lên trên.

• Tiếp tục xây lên cao hoặc…

Mở rộng sang ngang.

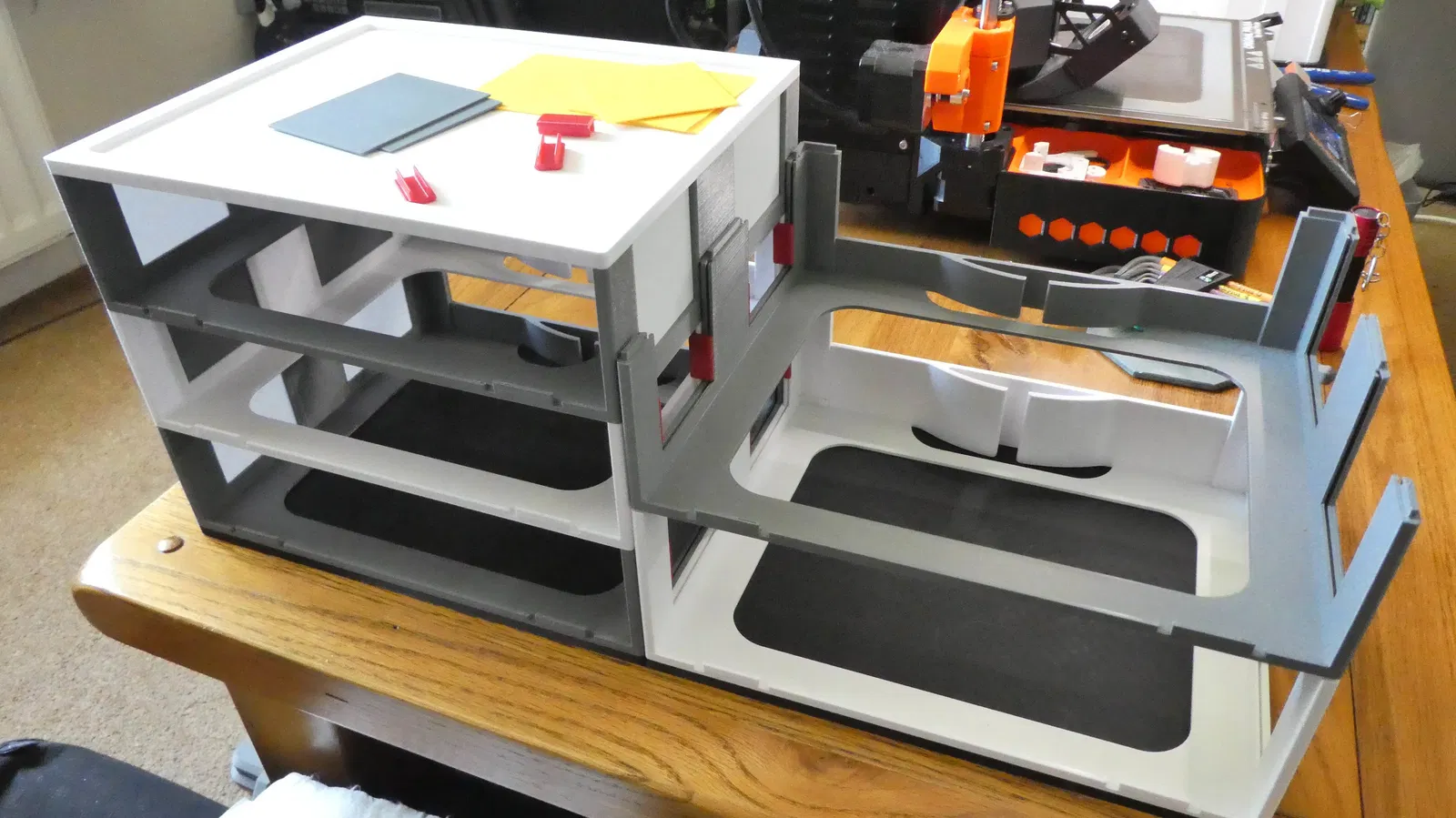

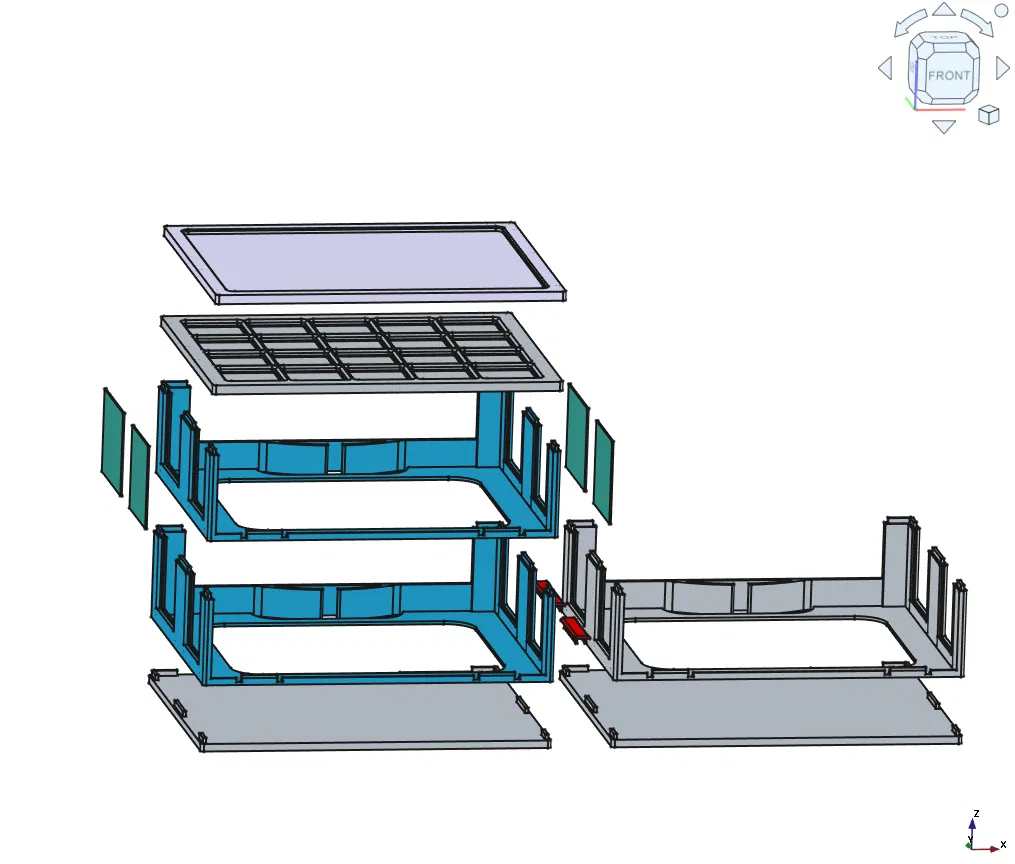

Các kệ có thể nối với nhau bằng kẹp nối (đánh dấu màu đỏ bên dưới). Đặt hai kệ sát nhau và ấn kẹp vào các rãnh. (Cần 4 kẹp để nối hai kệ).

Có hai loại kẹp độ dài 10mm và 20mm được cung cấp.

Khi nối các kệ với nhau, tấm ốp hông phía trong giữa hai kệ sẽ không lắp được do vướng kẹp.

Vấn đề thường gặp.

• Phía sau của kệ có thể bị vênh nhẹ khi đẩy hộp vào đè lên các cánh tay lò xo.
• Nếu hộp 5x4 quá nặng (ví dụ như chứa đầy ốc vít), cánh tay lò xo sẽ không đẩy được hộp ra trước, nhưng trọng lượng của hộp và gờ chắn vẫn giữ nó ở đúng vị trí.

Lời kết.

Chúc bạn thực hiện vui vẻ và hãy cho mình biết kết quả hoặc bất kỳ điểm nào cần cải thiện nhé!
