Giá đỡ Camera OV5647 và Cảm biến nhiệt độ cho Voron 0 0.2
Giá đỡ tích hợp tiện lợi dành cho camera OV5647 và cảm biến nhiệt độ buồng in trên Voron 0 0.2. Thiết kế đặt camera bên phải, nghiêng 10 độ cho tầm nhìn tốt nhất, lắp đặt dễ dàng với ốc M2x8 và cáp dẹt 30cm.
Mô tả

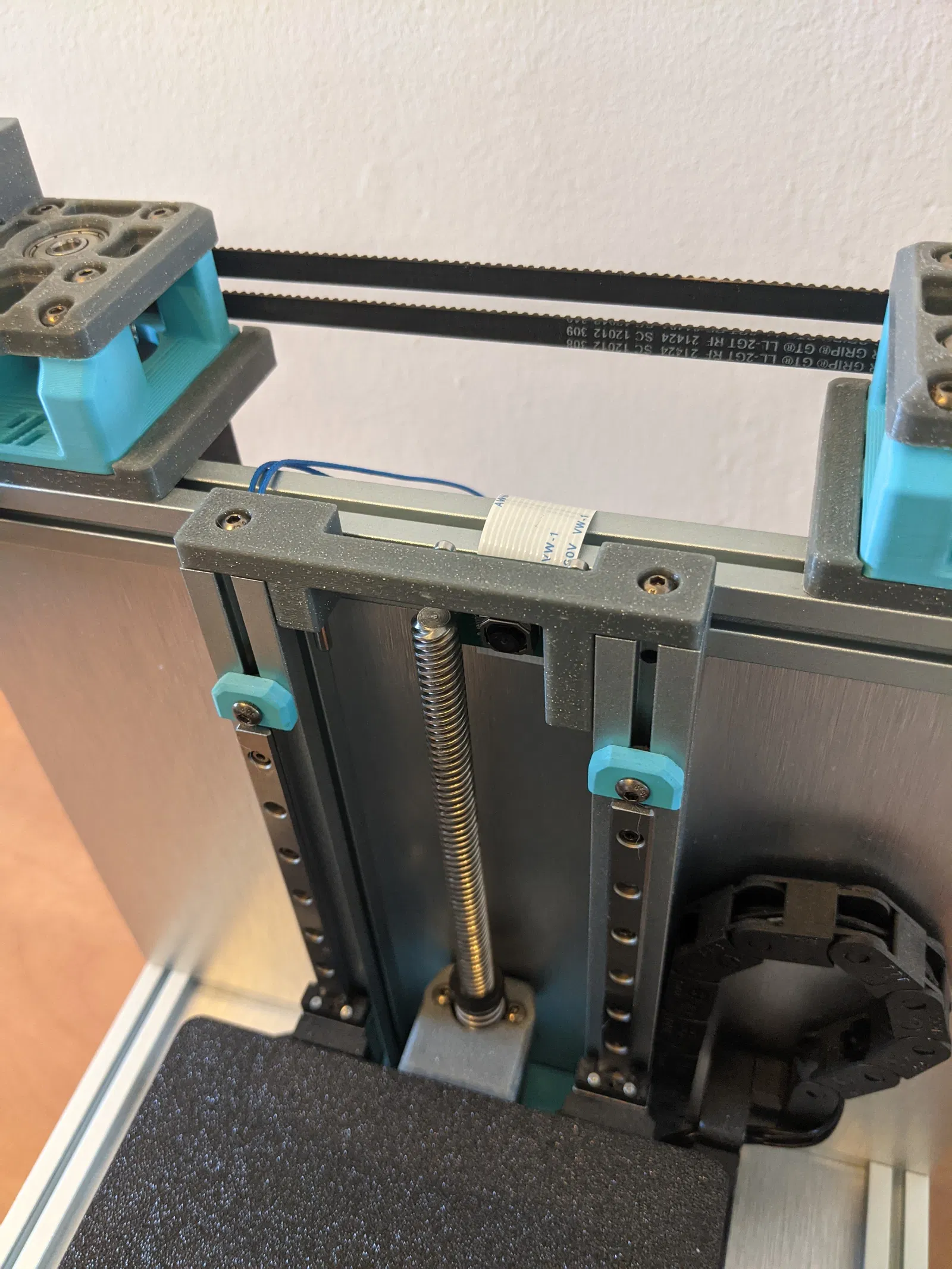

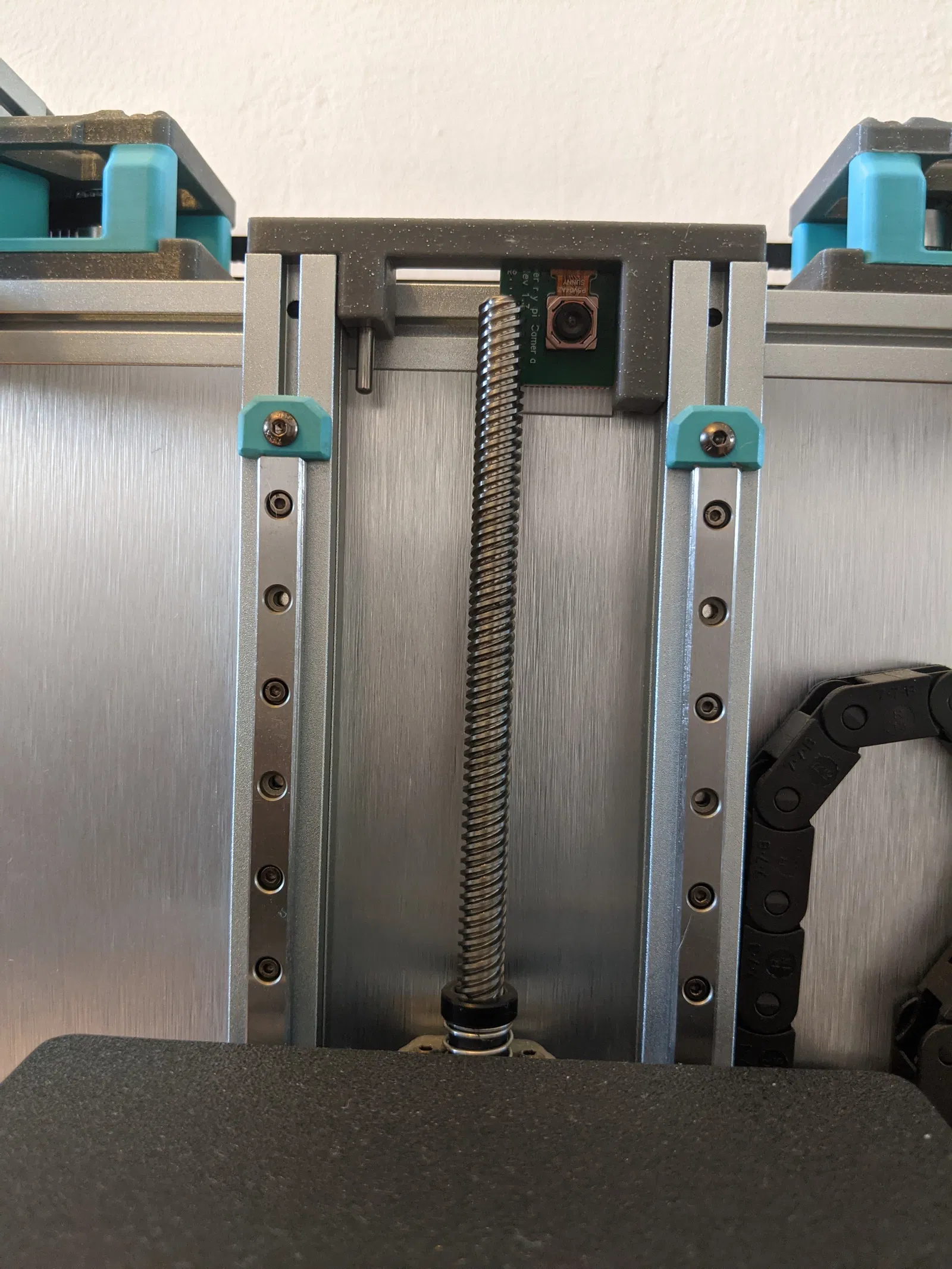

Mình muốn có một cái giá đỡ tích hợp để gắn cả camera và cảm biến nhiệt độ buồng in, đồng thời vị trí camera nằm bên phải để gần với Raspberry Pi hơn.

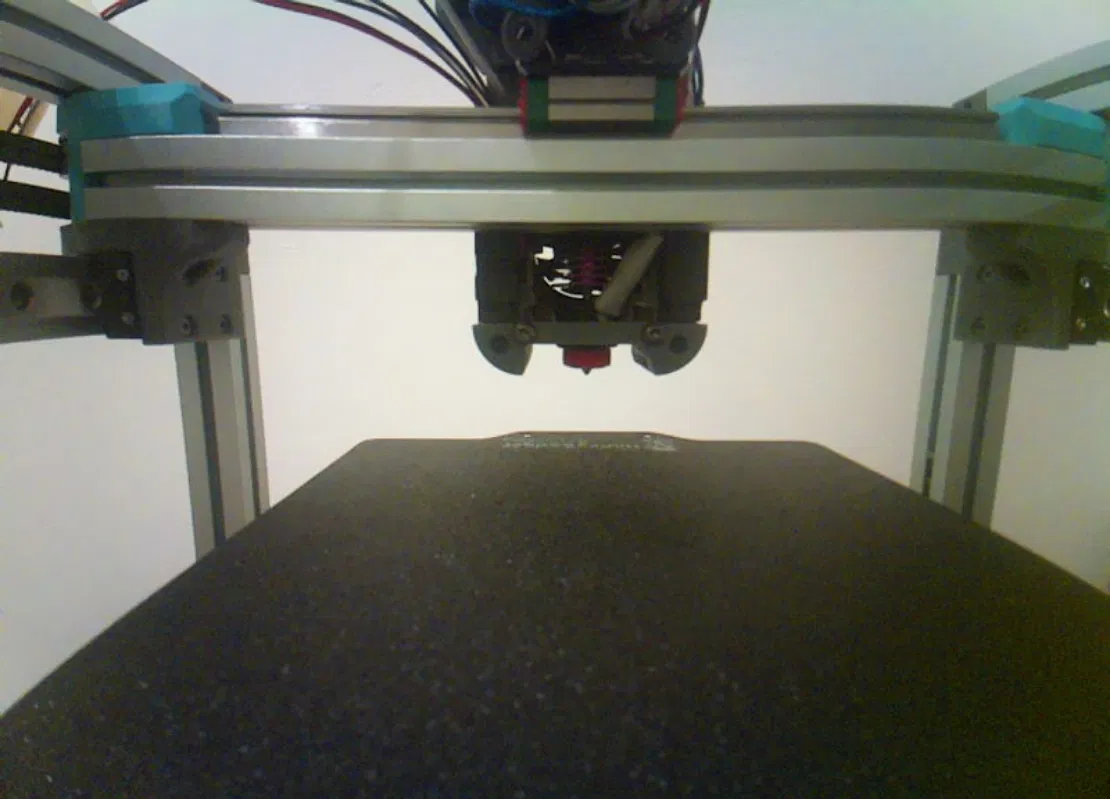

Camera được đặt nghiêng xuống 10 độ để có góc nhìn tối ưu nhất.
Bạn dùng ốc tự ren M2x8 (hoặc ngắn hơn) để gắn camera. Cảm biến nhiệt độ (thermistor) nên được lắp vừa khít vào khe cắm.
Thiết kế này dành cho loại camera OV5647 Raspberry (loại cũ và giá rẻ hơn).
Khuyến khích dùng cáp dẹt 30cm cho camera.
Sử dụng cài đặt in chuẩn của Voron, khuyến nghị độ cao lớp in (layer height) là 0.2mm. File STL đã được xoay sẵn hướng đúng để in.
Mình in bằng nhựa ASA màu Ambrosia Galactic Grey thấy dung sai rất chuẩn, nếu bạn in ra không vừa thì cho mình biết nhé.
