Bộ vỏ PCB OpenDTU SolarZero cho SZ-OpenCB-V.5 Community-Board 2024/01

📄 PCB OpenDTU Zerosolar

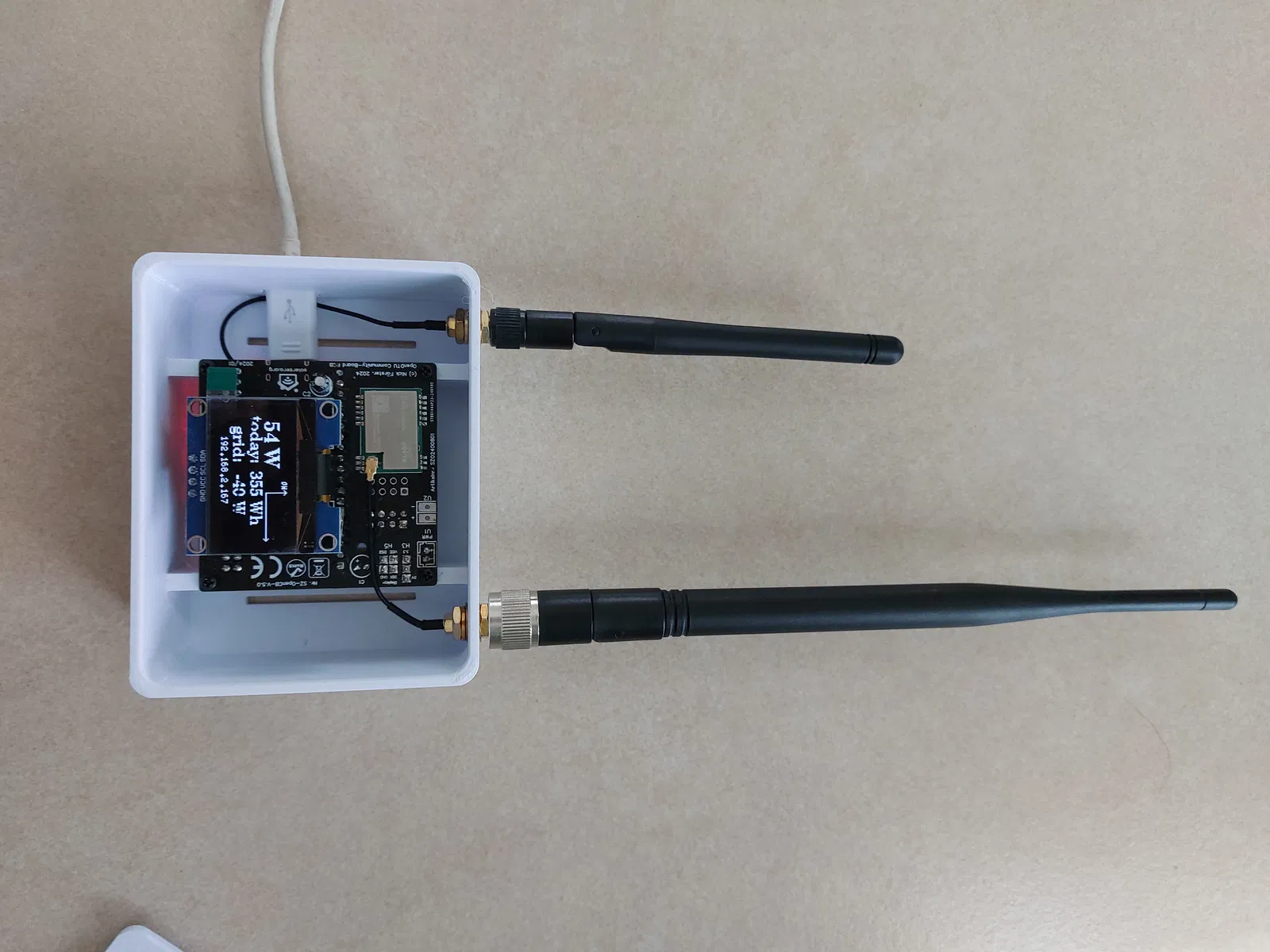

Một bộ vỏ nhỏ gọn được thiết kế riêng cho OpenDTU Community Board (SZ-OpenCB-V.5_0 của Nick Förster) đi kèm module CMT2300A đã hàn sẵn – cực kỳ lý tưởng cho các hệ thống giám sát điện mặt trời cần tiết kiệm diện tích và đi dây gọn gàng.

Nếu bạn thích mẫu thiết kế này, mình rất cảm kích nếu bạn nhấn nút Like! Sự ủng hộ của các bạn có ý nghĩa rất lớn và là động lực để mình tiếp tục sáng tạo cũng như chia sẻ thêm nhiều thiết kế mới. 💖

✅ Khả năng tương thích

Bộ vỏ này hỗ trợ:

• OpenDTU Community Board SZ-OpenCB-V.5_0 (2024-01)
• Tất cả các dòng ESP32 dùng màn hình OLED 0.96" hoặc 1.3" (hỗ trợ cấu hình sơ đồ chân VCC/GND khác nhau thông qua jumper)

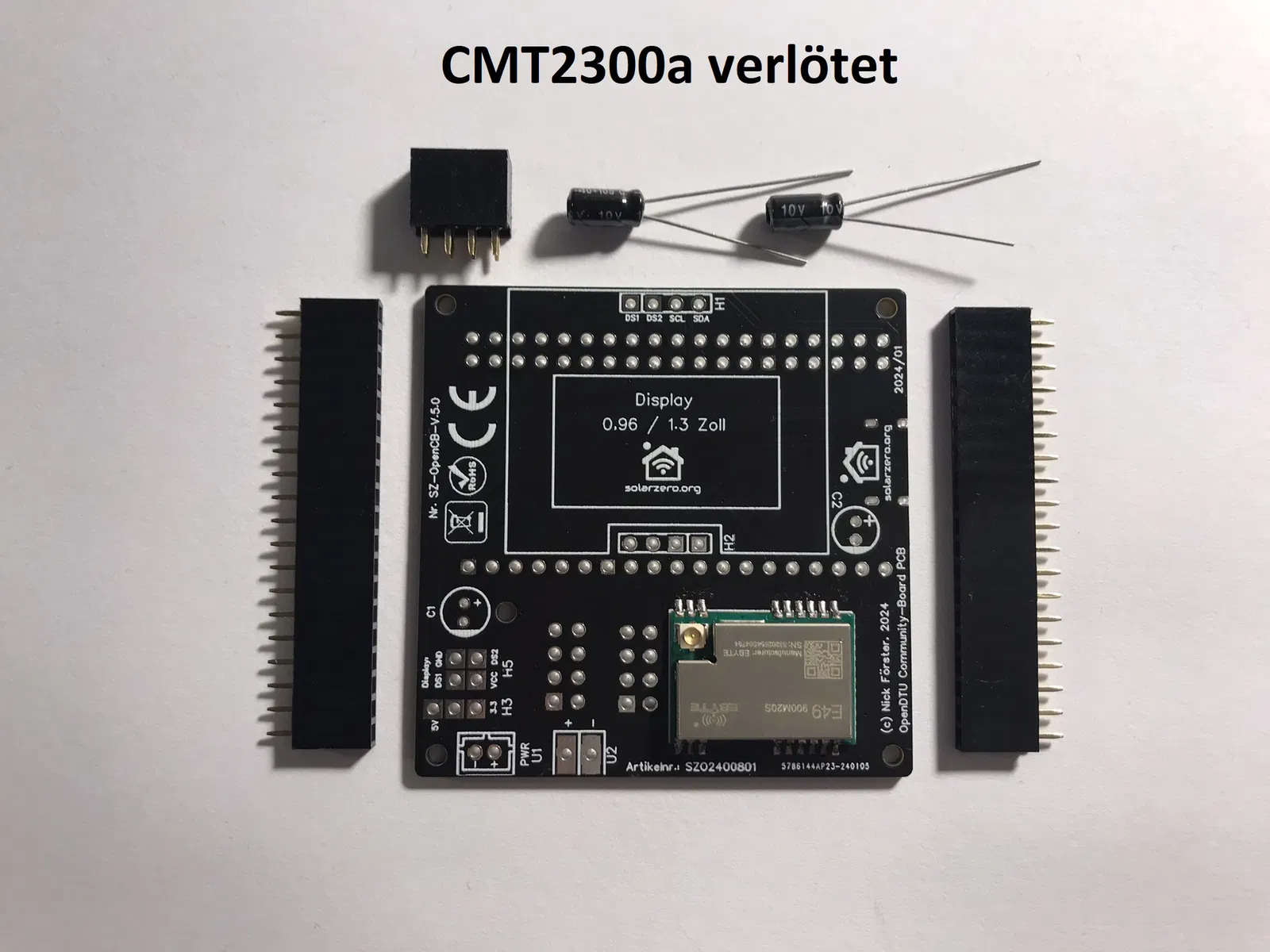

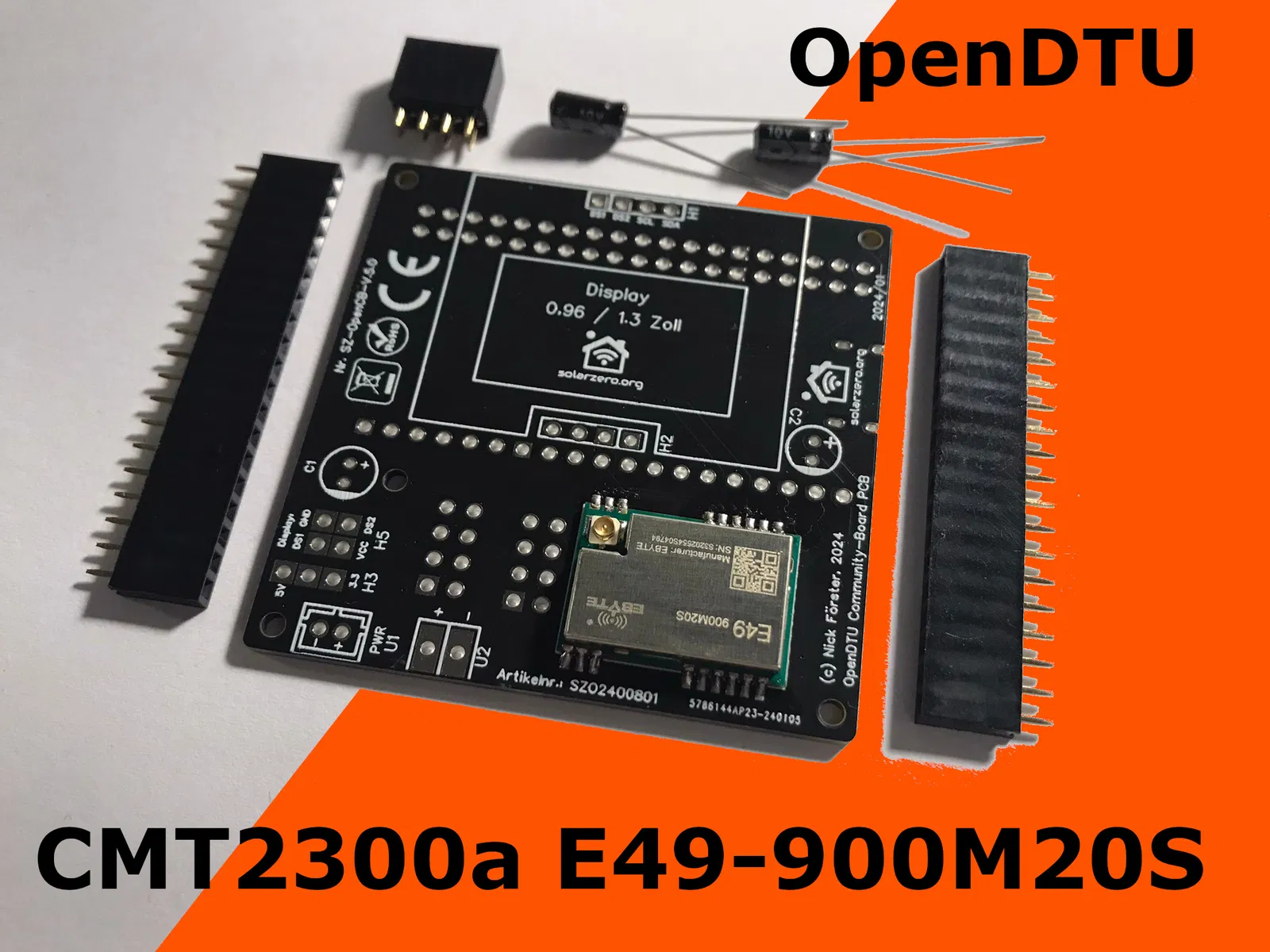

• Thiết kế dành cho phiên bản đã hàn sẵn CMT2300A

📌 Các module thu phát sóng khác cho dòng Hoymiles HM cũng có thể sử dụng được, nhưng cần lưu ý model và cách kết nối sẽ khác.

🛠 Thông số in khuyến nghị

• Chất liệu: PETG hoặc ASA (để chịu được tia UV/thời tiết)
• Infill: 25–30 %
• Độ dày lớp in (Layer height): 0.2 mm
• Support: Tùy chọn – cần rất ít
• Tường (Walls): 2–3 lớp

🌦 Ứng dụng

• Giám sát hệ thống điện mặt trời qua OpenDTU
• Lắp đặt gọn gàng trong nhà hoặc ngoài trời có mái che
• Lý tưởng cho dòng Hoymiles HM/HMS

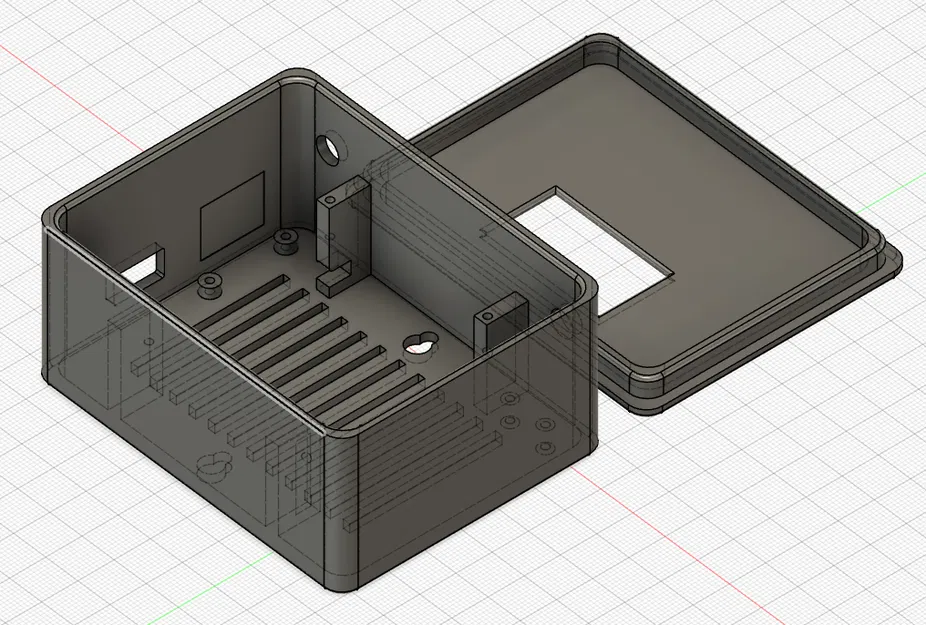

🧩 Thiết kế và Công năng

• Kích thước tối thiểu, không gây rối dây

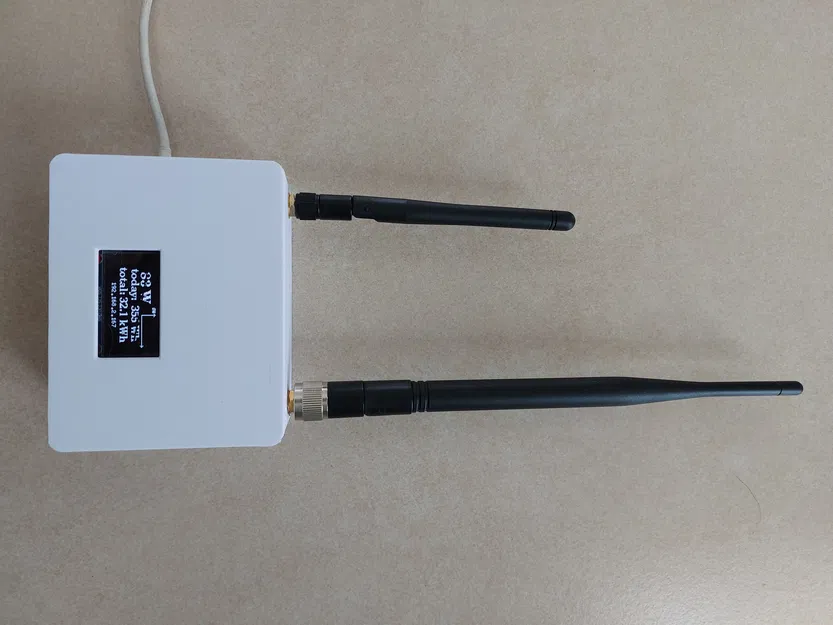

• Vỏ chứa được cả hai kích thước màn hình OLED

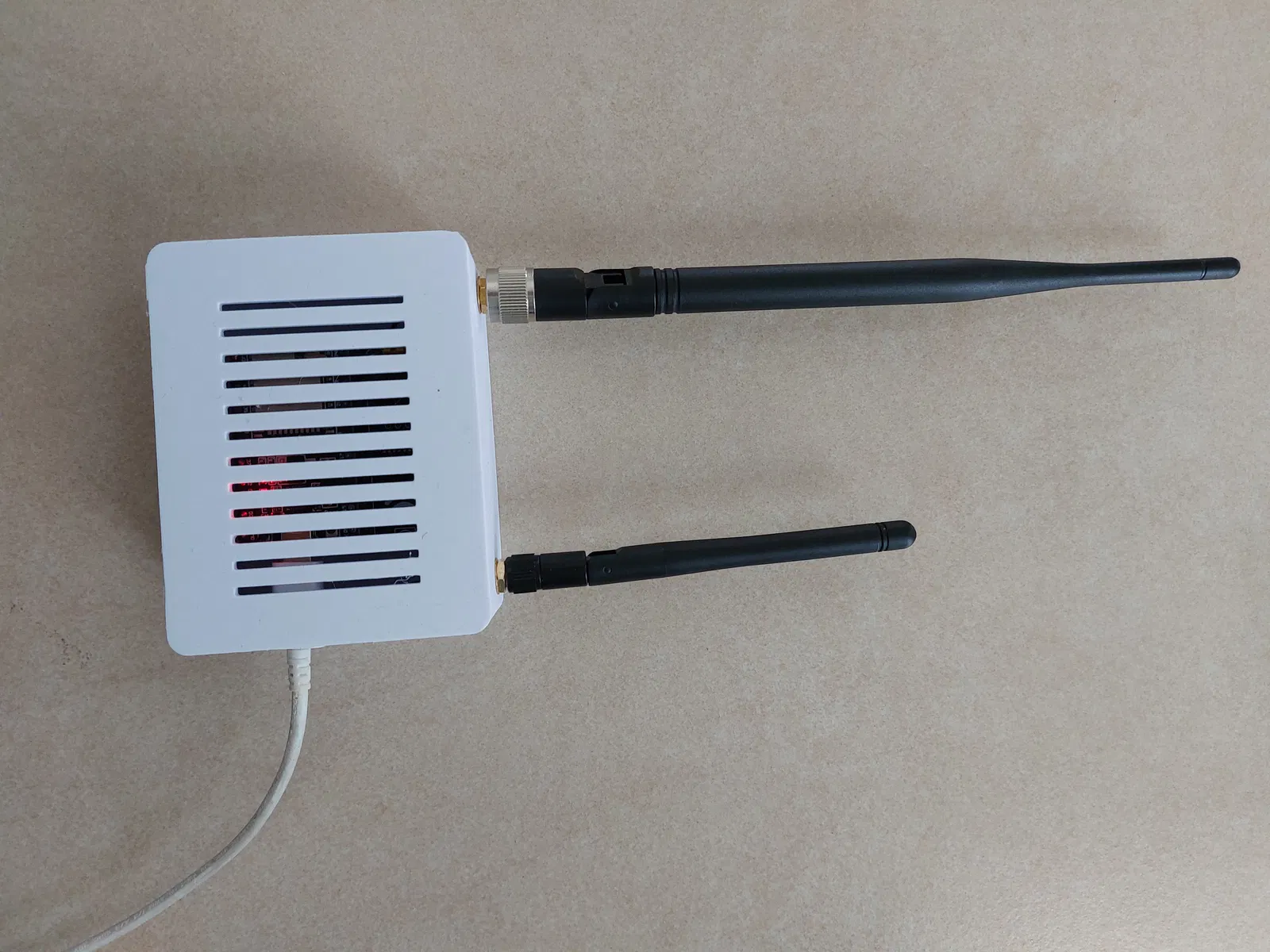

• Ăng-ten SMA gắn phía sau giúp cải thiện khả năng thu sóng
• Hỗ trợ board mạch cấu hình bằng jumper giúp linh hoạt trong việc cấp nguồn và cắm màn hình
• Phiên bản cập nhật cải thiện khả năng giữ chặt PCB và các điểm cố định
• Có tùy chọn nâng cấp bộ thu phát CAN bus (xem mẫu liên quan trong bộ sưu tập của mình)

📋 Danh sách linh kiện

• 1× Vỏ đã in (mẫu này)
• 1× SZ-OpenCB-V.5_0 Community Board
• 1× ESP32 dev board
• 1× Màn hình OLED 0.96" hoặc 1.3"
• 1× Module CMT2300A đã hàn sẵn (hoặc module tương đương)
• 1× Ăng-ten SMA 868 MHz 15 cm (3 dBi)
• 4× Ốc vít M2.3×8 mm (DIN 7981)

📦 Tương thích vỏ & Ghi nhận tác giả

• Được thiết kế độc lập do trang web cộng đồng cũ đã ngừng hoạt động
• Dựa trên board mạch của Nick Förster (Foerster Solutions)

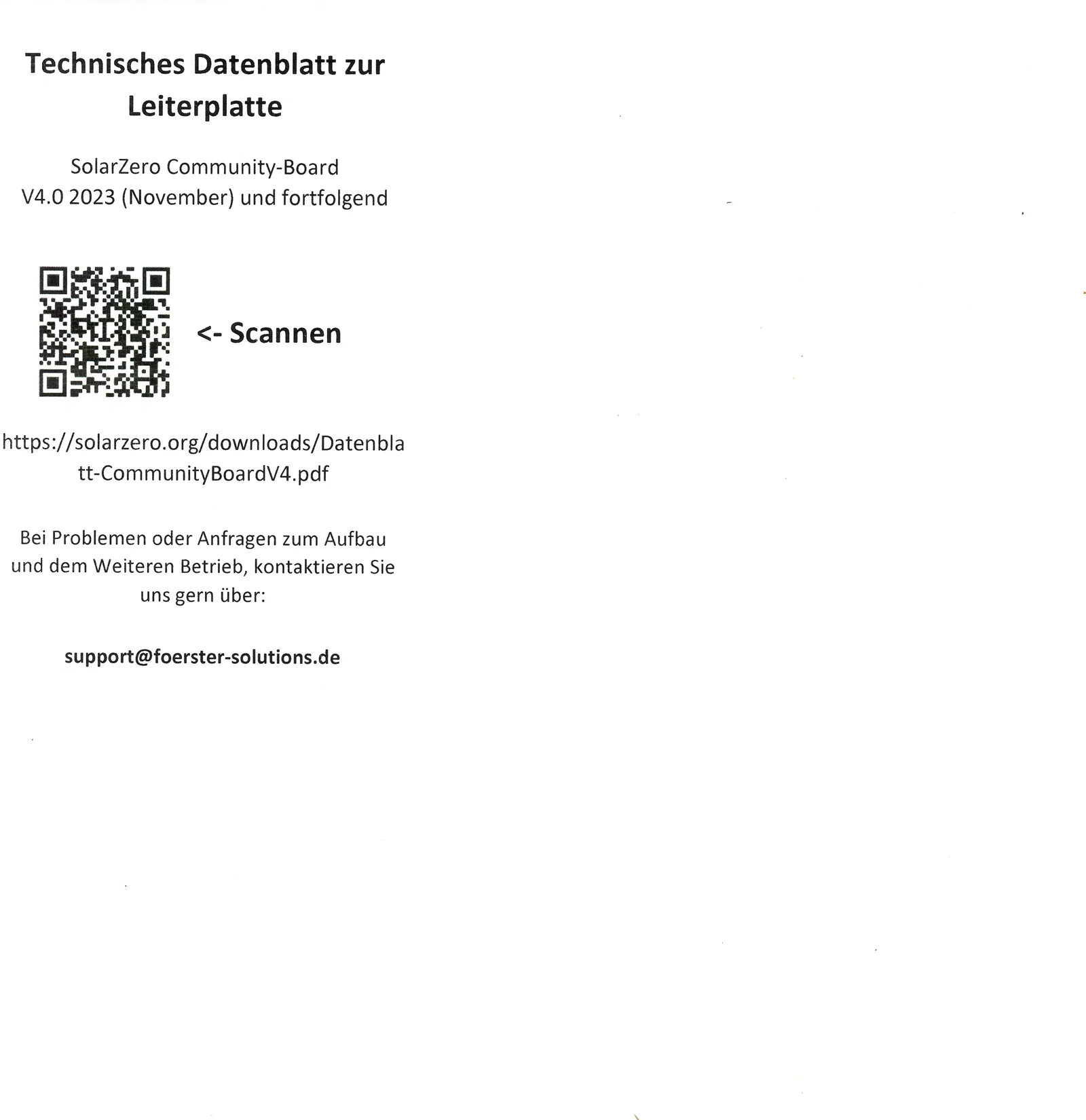

• Thông tin PCB gốc:
  • 💻 solarzero.org
  • 📩 [email protected]
  • 🛒 Cửa hàng ebay: https://www.ebay.de/itm/405595200167

🔗 Các mẫu liên quan trong bộ sưu tập

Nếu bạn quan tâm đến bản nâng cấp với bộ thu phát CAN-BUS, vui lòng tìm trong bộ sưu tập của mình:

🔌
