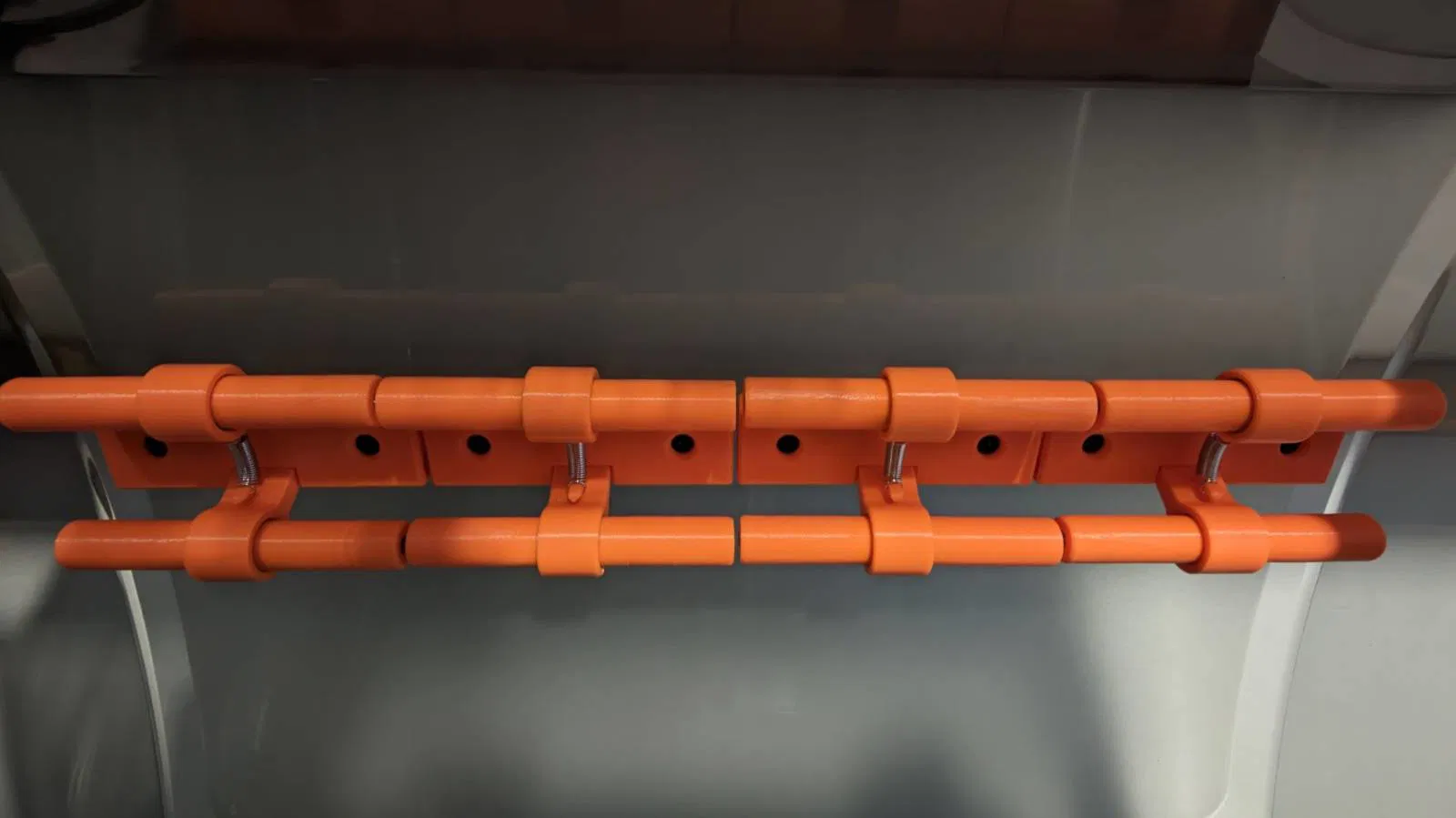

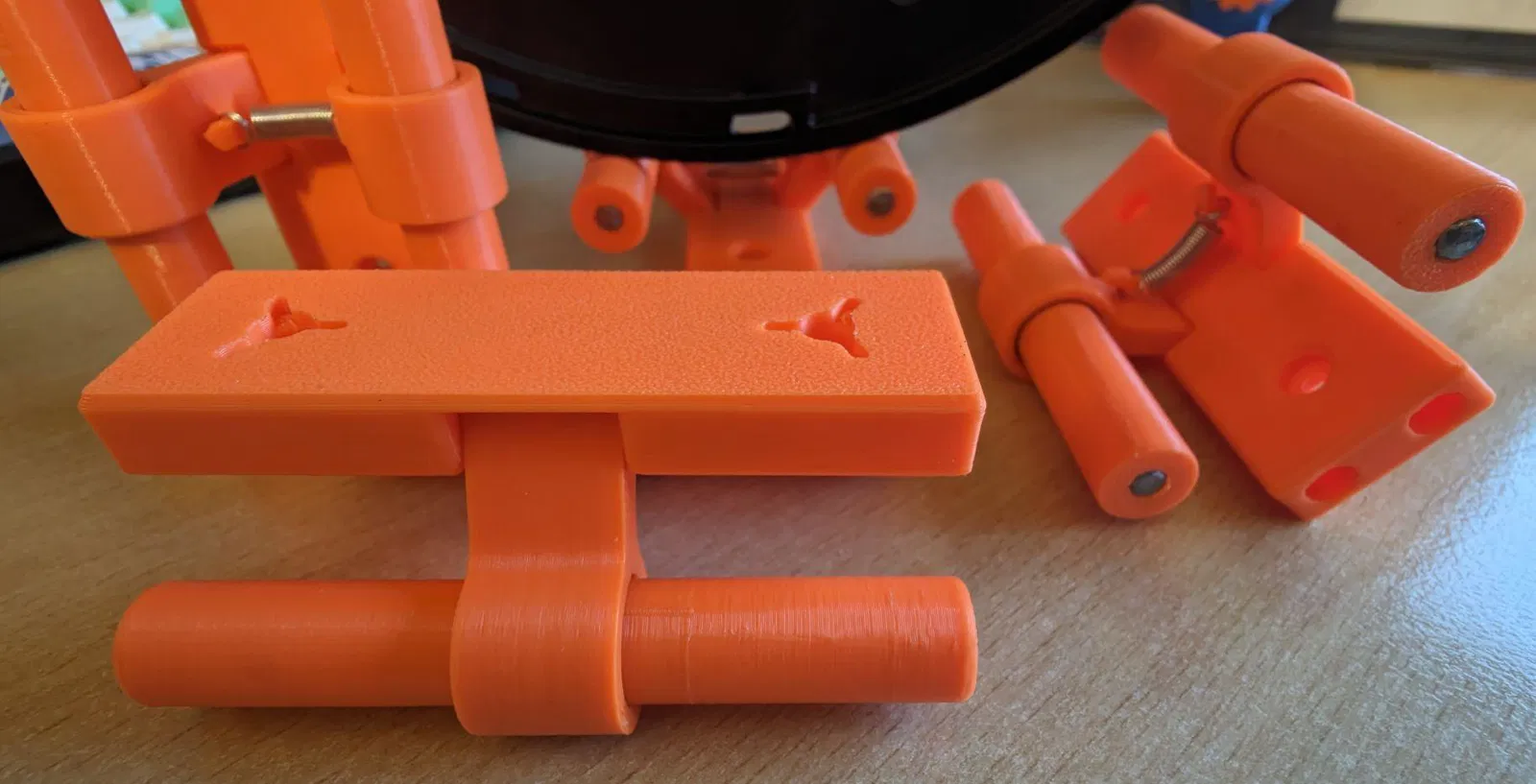

Creality Filament System (CFS) Rolls - Trục lăn CFS cải tiến

Bản remix này hướng đến một hệ thống trục lăn CFS đơn giản. Nó có thể không đạt giải thưởng về kỹ thuật cơ khí hay thiết kế, nhưng cực kỳ dễ làm và không yêu cầu linh kiện đặc biệt. Bạn cũng không cần dùng trục lăn TPU hay ống cao su.

Điểm khác biệt so với model gốc:

• Giảm 1/2 số lượng bạc đạn cần dùng
• Sử dụng bạc đạn lớn hơn
• Kết cấu chắc chắn hơn
• Lắp ráp đơn giản hơn
• Bám chắc hơn trên nắp CFS
• Không cần dùng trục TPU/cao su

Trước khi bắt đầu, hãy đọc kỹ hướng dẫn. Việc này sẽ tiết kiệm cho bạn rất nhiều thời gian. Mình đã phải lắp đi lắp lại quá nhiều lần cho đến khi hoàn thiện - rất chán. Nếu bạn làm theo các gợi ý mình để lại, nó sẽ vận hành mượt mà ngay lập tức.

BOM cho 1 bộ trục lăn (tổng cộng 4 bộ):

| # | Số lượng | Kích thước | Loại | Ghi chú |
|---|---|---|---|---|
| 1 | 2x2 | 5x13x4mm | Bạc đạn | |
| 2 | 2x1 | M5x80mm | Ty ren | |
| 3 | 2x5 | M5 | Đai ốc | Tiêu chuẩn, rộng 4mm (1x miếng đệm: khoan rộng 5mm hoặc dùng miếng đệm in 3D) |
| 4 | 2x2 | M3x14mm | Vít | Lục giác, đầu trụ |
| 5 | 2 | 13mm | Long đền hoặc 2 bạc đạn khác | Chỉ dùng khi lắp ráp |
| 6 | 1 | 5x20mm (dây 0.5mm) | Lò xo kéo | |
| 7 | 1 | - | Linh kiện in 3D: Đế | |
| 8 | 2 | - | Linh kiện in 3D: Trục giữa | |
| 9 | 2x2 | - | Linh kiện in 3D: Con lăn | Có thể dùng loại thick-roll |

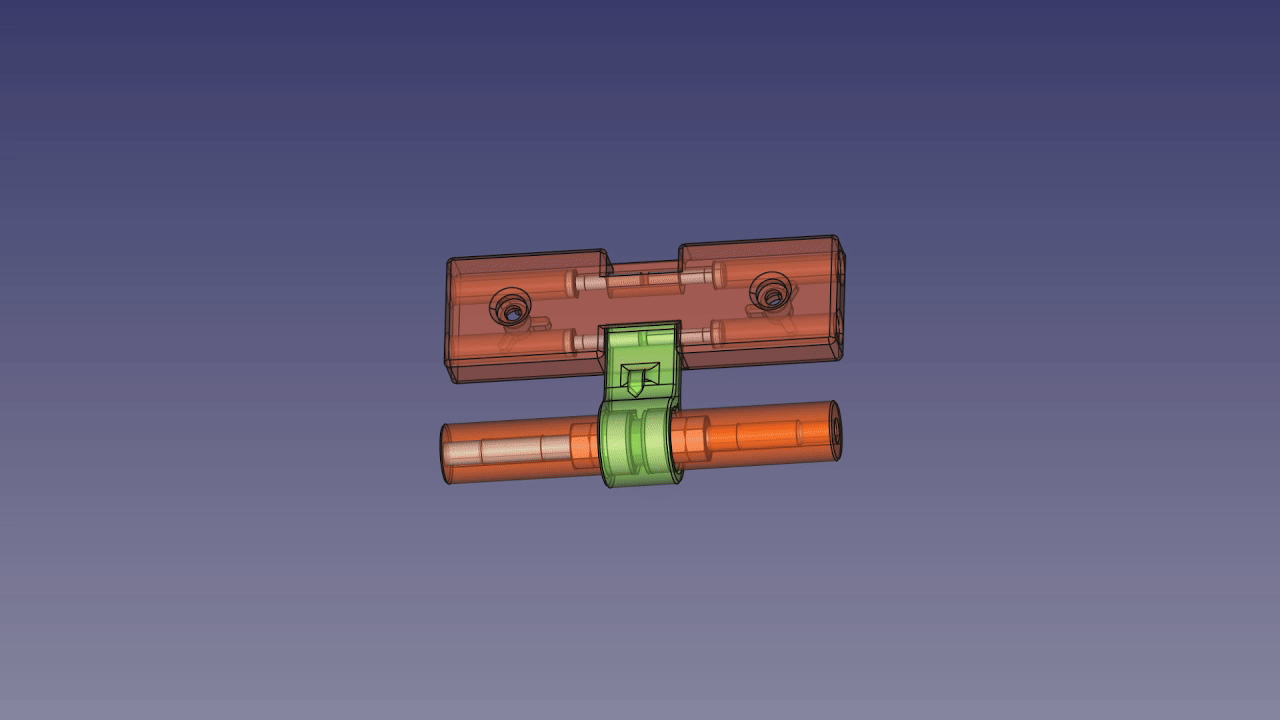

Lắp ráp

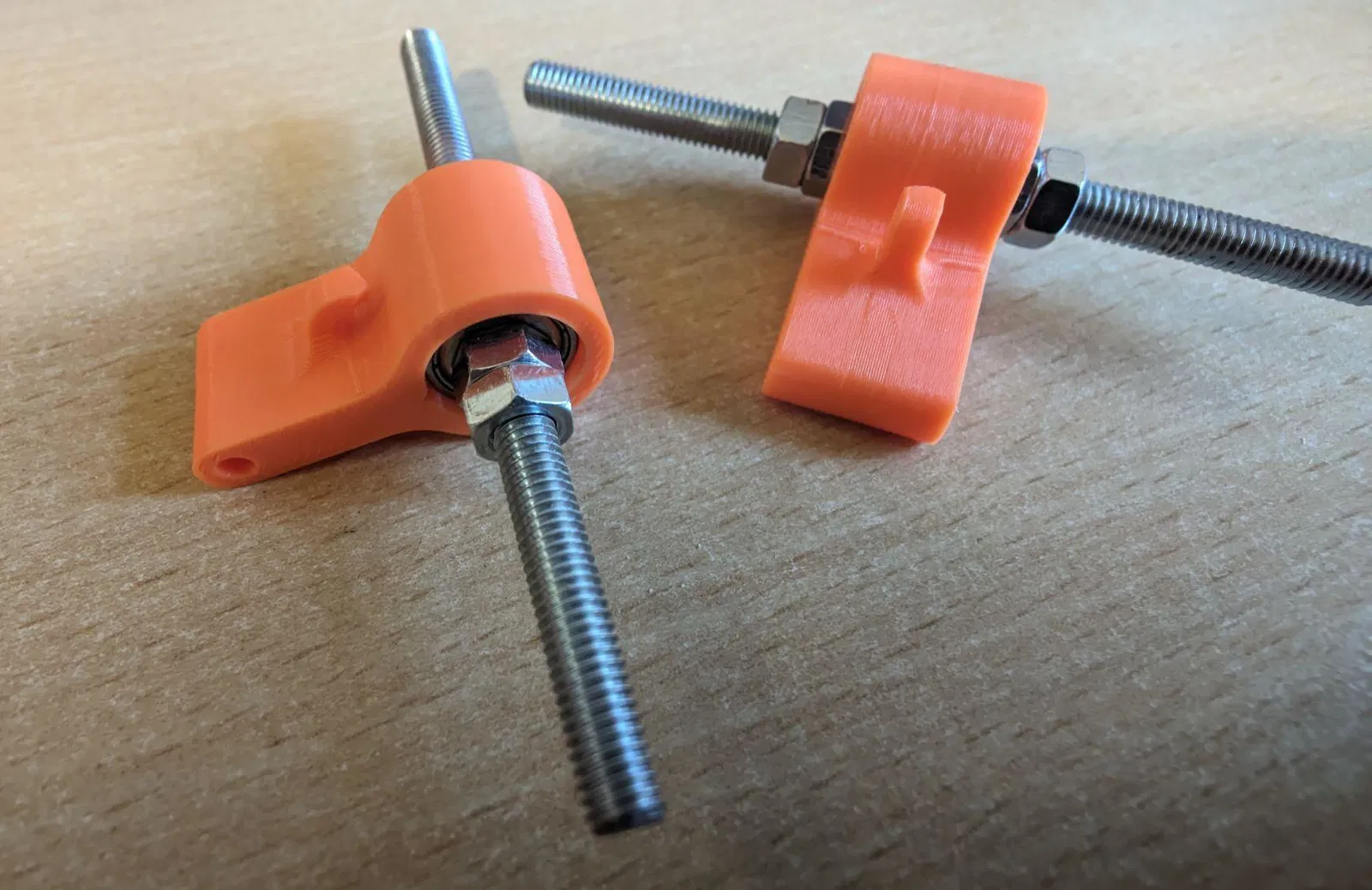

Phần trục giữa (#8):

1. Cắt một đoạn ty ren M5 (#2) dài 80mm. Đừng cắt chính xác 82mm (nếu chưa chắc chắn thì cứ cắt 81mm, bạn sẽ có thêm khoảng trống để chỉnh tâm). Sau khi cắt, hãy mài lại hai đầu ren cho đẹp (dùng giũa, vặn đai ốc hoặc dùng bàn ren nếu có). Nếu không, về sau bạn sẽ rất khó vặn con lăn vào trục.
2. Chuẩn bị miếng đệm: dùng 1 đai ốc M5 (#3) và khoan rộng phần ren ra thành 5.0mm. Đai ốc không được biến dạng, các mặt phải song song.
3. Căn chỉnh và ép bạc đạn (#1) → miếng đệm (#3) → bạc đạn (#1) bằng tay vài milimet đầu tiên.
4. Ép bạc đạn: dùng ê-tô hoặc dùng ty ren (#2), long đền (#5) và đai ốc (#3) siết chặt cho đến hết hành trình. Lưu ý: Bước này yêu cầu ép cả vòng trong và vòng ngoài của bạc đạn. Nếu không, trục sẽ không quay tự do được.
5. Tháo long đền (#5), lắp lại đai ốc và chỉnh tâm ty ren. Siết chặt các đai ốc đối xứng để trục quay tự do không bị cọ xát.
6. Khoan lại lỗ bản lề 3mm để phần này xoay tự do khi lắp với vít lục giác (#4).
7. Lặp lại với trục thứ 2.

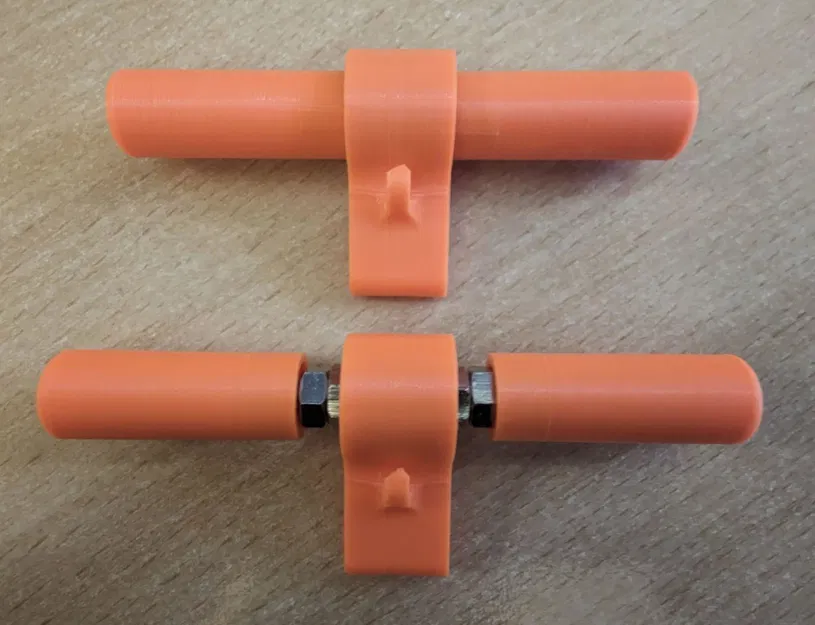

Con lăn (#9):

1. Tạo ren ở 10mm đầu tiên của con lăn bằng vít M5 hoặc máy khoan. Để nguội rồi vặn lại lần nữa cho ren trơn tru.
2. Siết hai con lăn vào nhau bằng tay. Tổng chiều dài sẽ dừng ở 82mm.
3. Nếu bạc đạn bị rít (do mỡ dày), có thể dùng ống co nhiệt để tăng độ bám.
4. Nếu có đường seam in nổi, hãy dùng dao sắc cắt bỏ để bề mặt phẳng hơn.

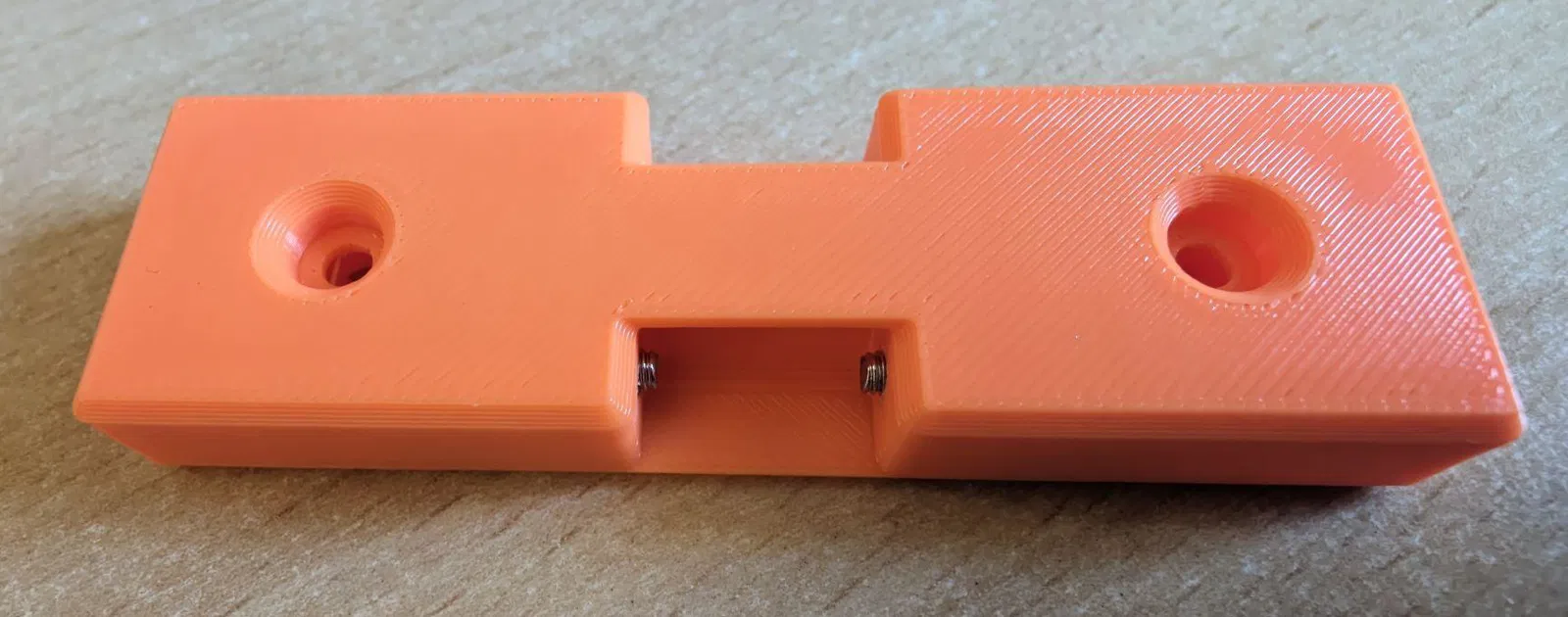

Phần Đế (#1):

1. Siết 4 vít (#4) để tạo ren tự taro vào nhựa.
2. Làm sạch nhựa thừa, sau đó tháo vít ra để chuẩn bị lắp trục giữa.

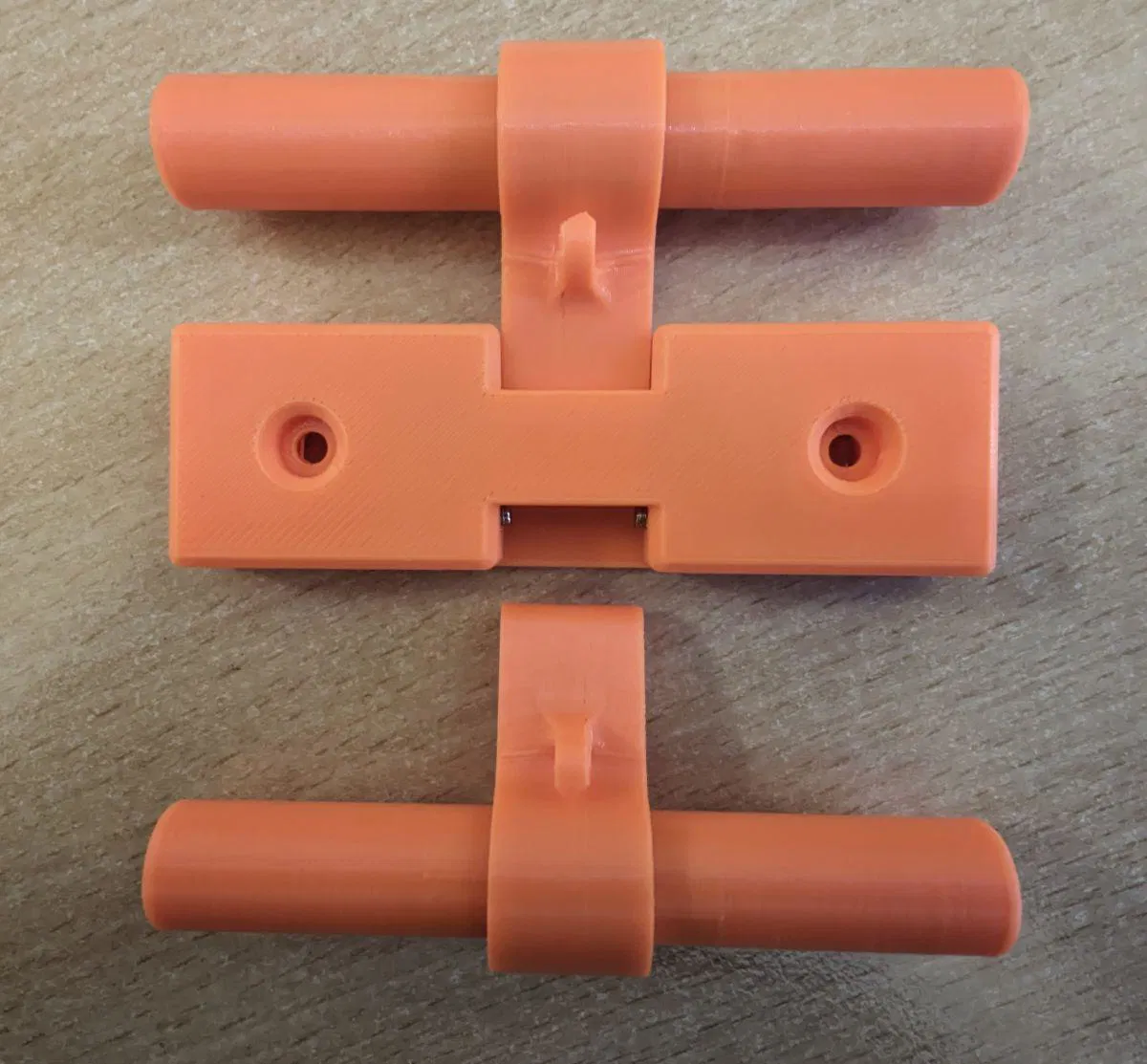

Lắp ráp cuối cùng

1. Lắp trục giữa và siết 2 vít (#4), đảm bảo các bộ phận xoay tự do.

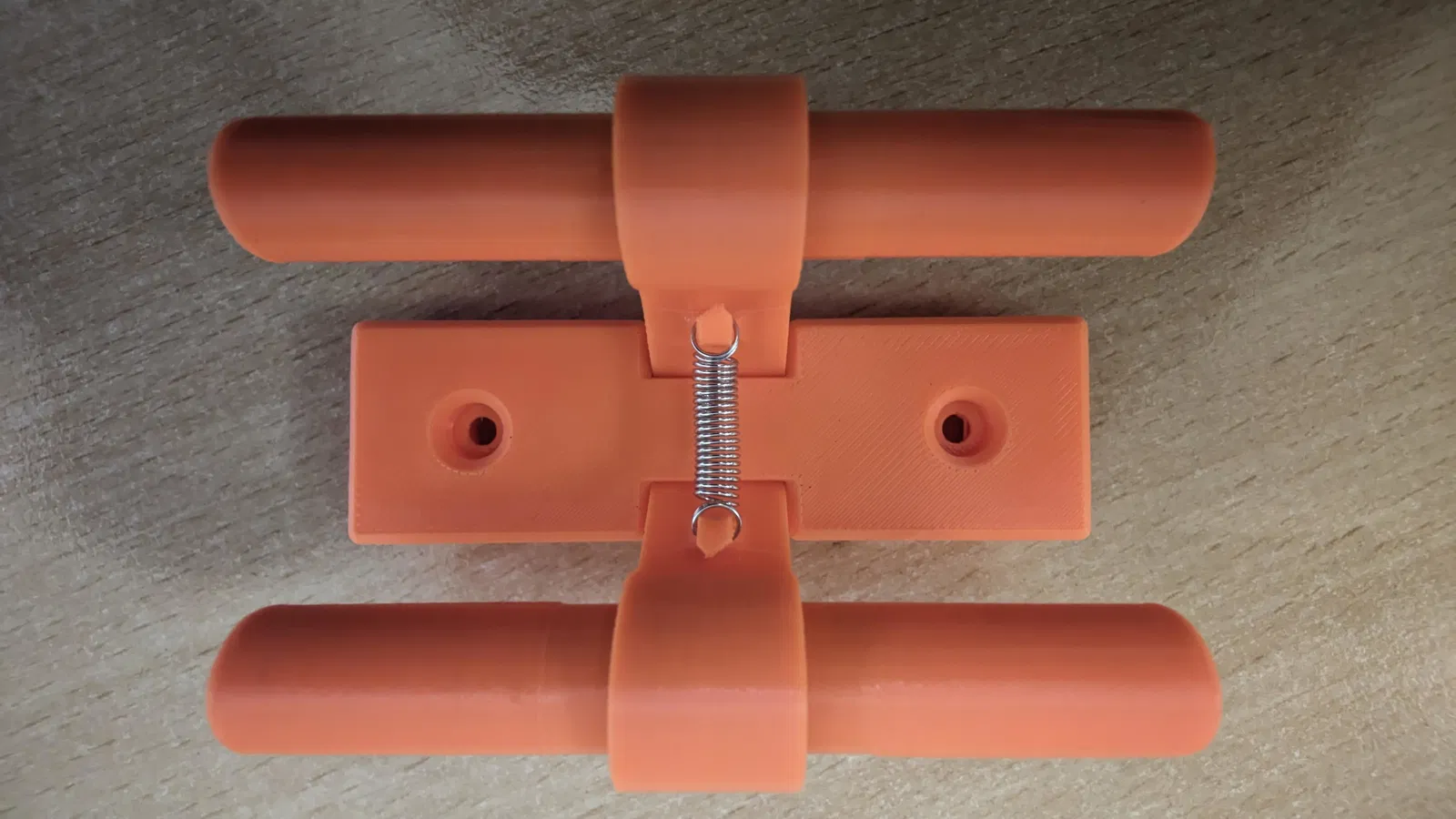

2. Lắp lò xo kéo (#6).

Lưu ý lắp đặt:

Tháo các khối lò xo xám zin của Creality ra. Hãy cẩn thận khi vặn vít mới vào để tránh làm hỏng ren nhựa của máy.

In ấn:

• Chiều cao lớp in: 0.2mm
• Vật liệu: PLA+ là đủ bền
• Tường: 3 lớp
• Infill: 0% (tối đa 5% rectilinear)
• Seam: scarf, aligned
• Support: normal, snug, chỉ trên bàn in
