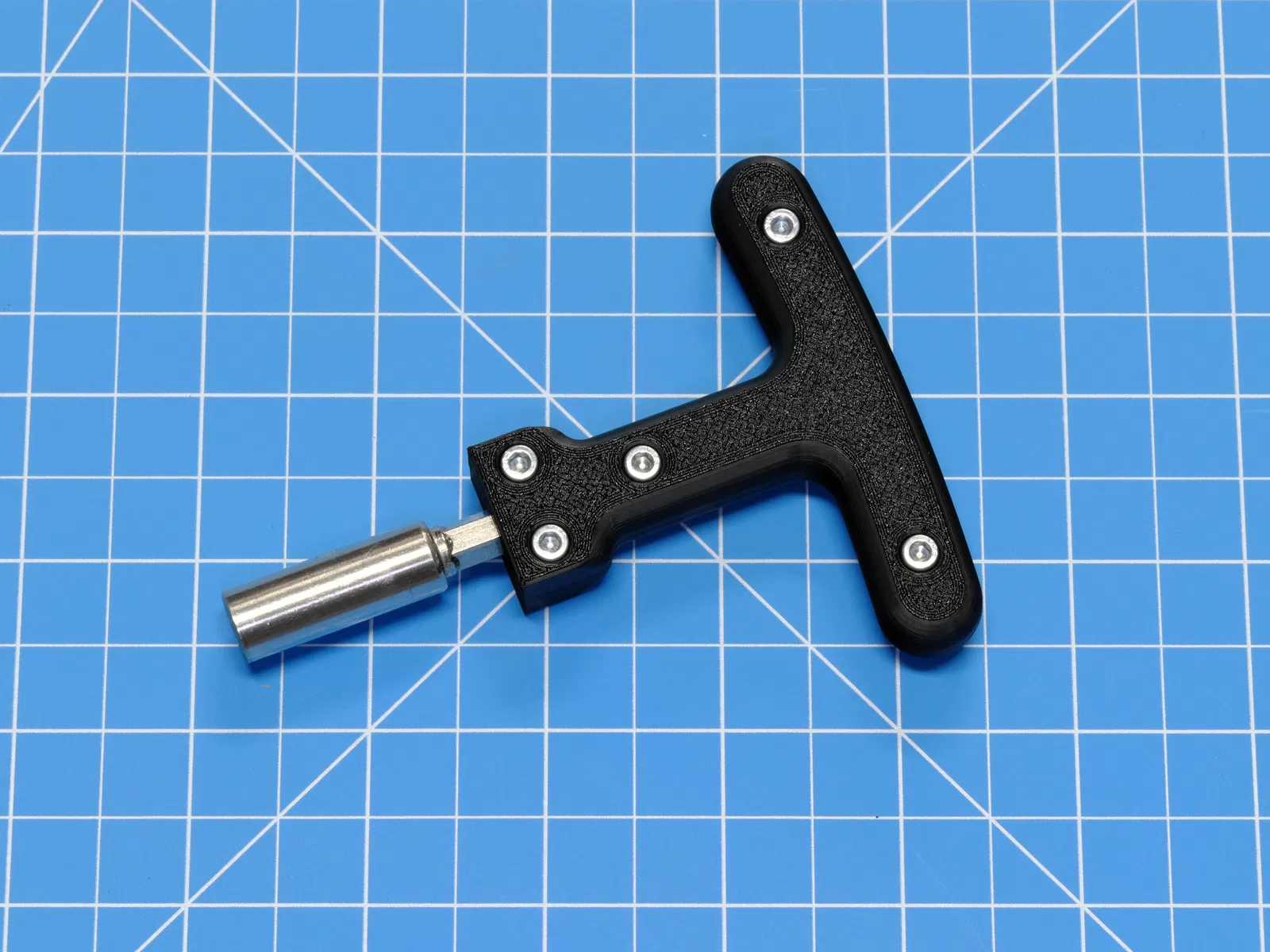

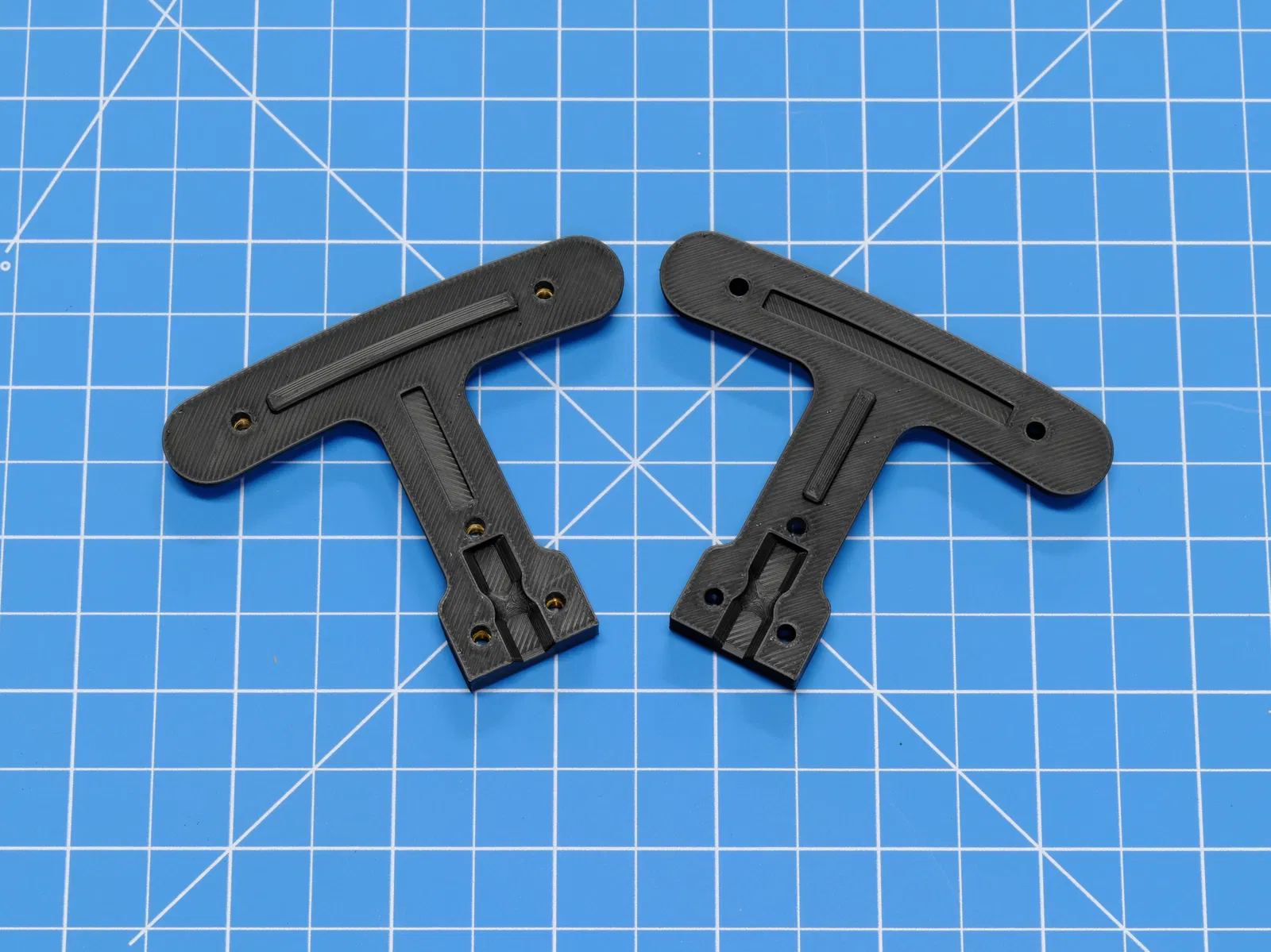

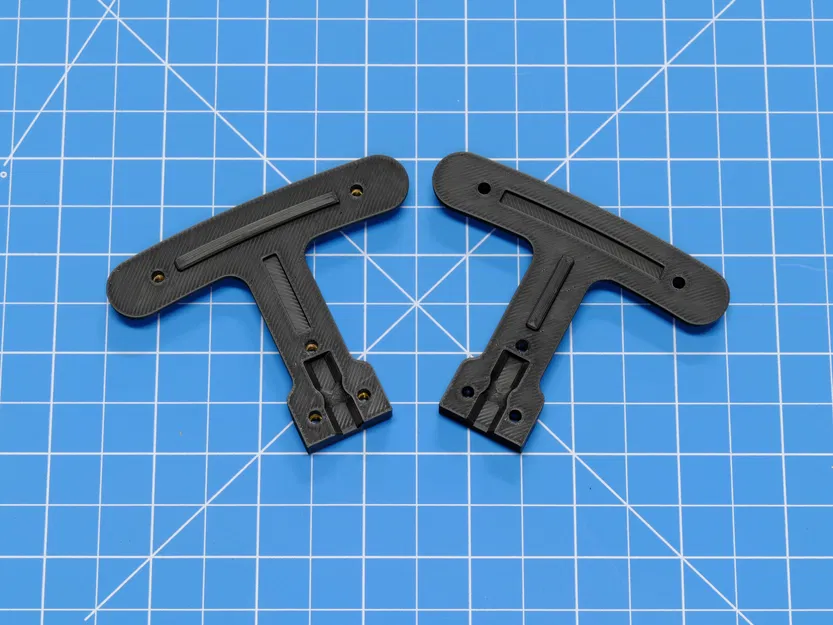

Tay Cầm Vặn Vít Lục Giác (Phiên bản 2, Parametric)

Mẫu thiết kế này mang đến một lựa chọn thay thế cho các loại tay cầm vặn vít thông thường. Nó sử dụng cùng cấu trúc tham số (parametric) từ mẫu máy khoan tay của mình, nhưng đã được sửa đổi để tạo lỗ lục giác. Sau khi thu thập nhiều loại tua vít tại Mỹ (từ các thương hiệu nổi tiếng đến loại giá rẻ), mình luôn đo được kích thước 6,3 mm giữa các cạnh song song của lỗ lục giác.

Phiên bản 2 (Revision 2)

Mình đã cập nhật thiết kế để sử dụng ốc lục giác chìm (socket head cap screws) và đai ốc vuông (square nuts). Tất nhiên, ốc đầu dù (button head screws) vẫn dùng được. Với kinh nghiệm tích lũy, mình cũng đã cải tiến file CAD giúp thiết kế ổn định hơn, khó bị lỗi khi chỉnh sửa hơn. Độ dài của ốc giờ đây sẽ quyết định độ dày của tay cầm và mình cũng đã kiểm tra kỹ để đảm bảo độ dài tay cầm là phù hợp.

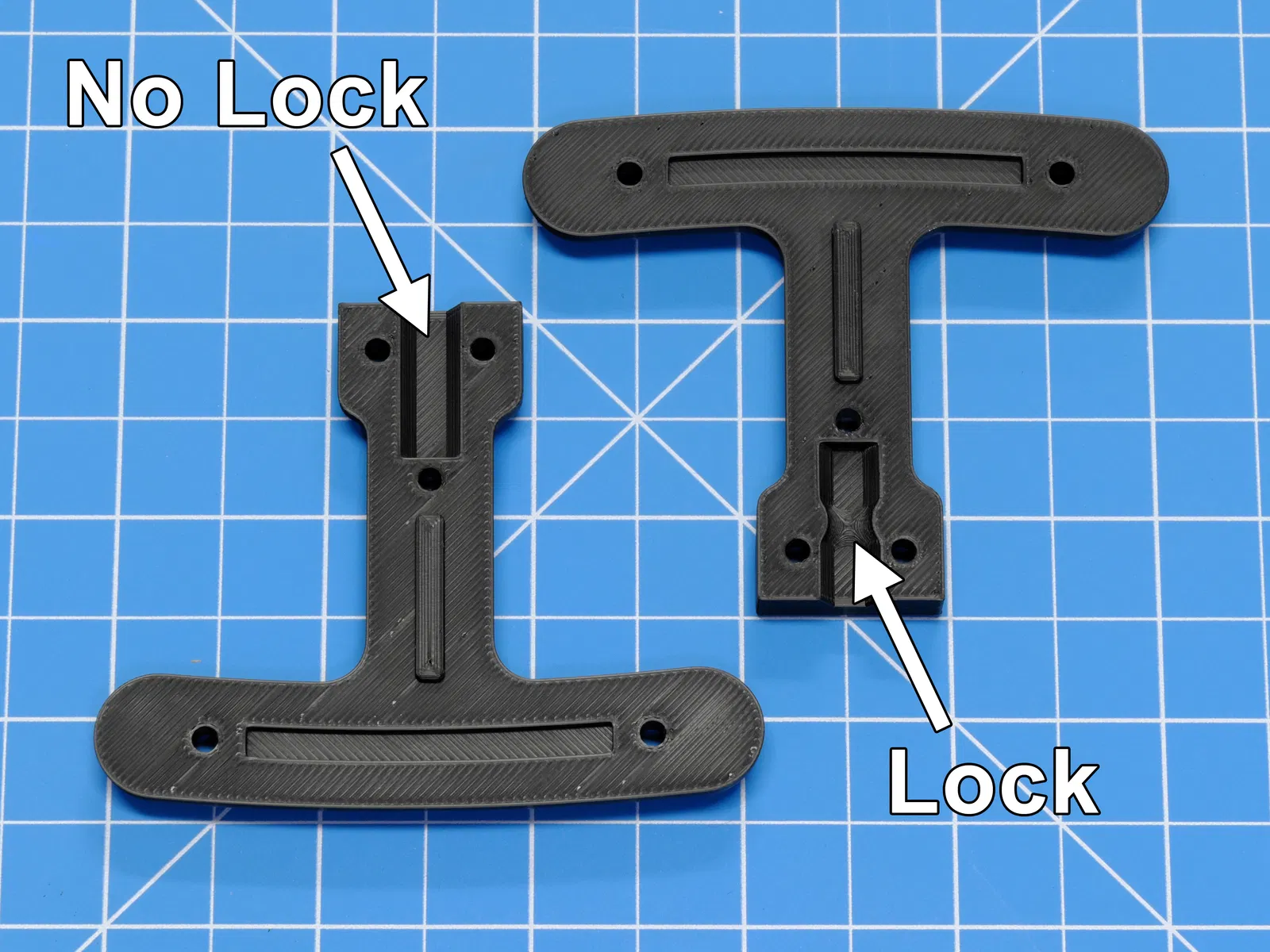

Mình còn bổ sung thêm tính năng khóa cố định đầu vít bằng phần bo tròn nhỏ gần cuối trục. Vì hình dạng này có thể không phổ biến trên tất cả các loại đầu vít nên mình cũng cung cấp thêm các bản không có tính năng này.

Vật tư cần thiết

Bạn sẽ cần:

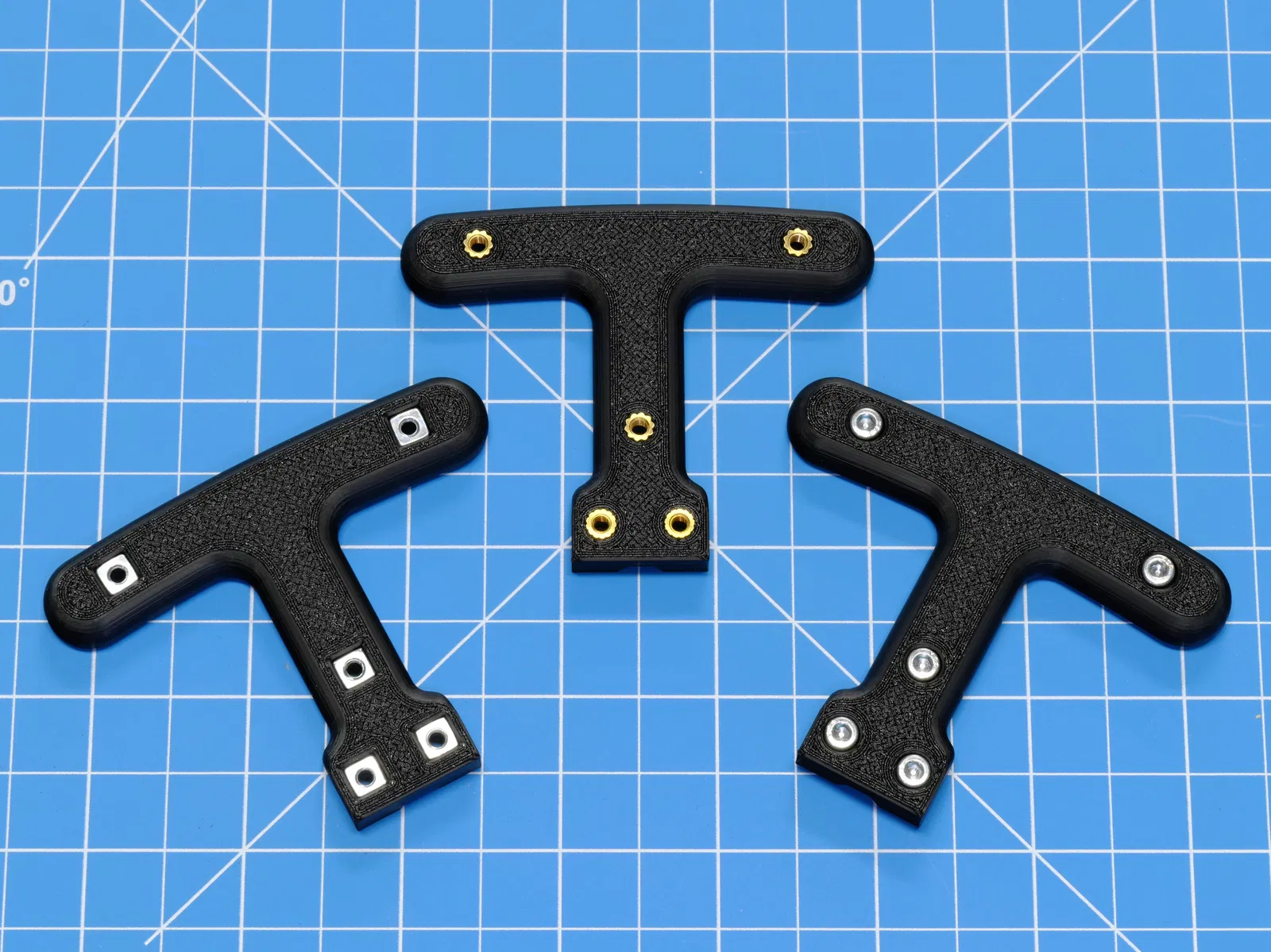

• (5) Đai ốc vuông M3 (DIN 562)
  • hoặc (5) Miếng chèn nhiệt (heat set inserts) M3x5x4
• (5) Ốc M3x12 SHCS

Kẹp chặt & Dung sai

Mình đã thiết kế cho nhiều mức dung sai khác nhau để đảm bảo bạn có được độ khớp chặt chẽ, không bị lung lay. Tương tự như tay cầm máy khoan, dung sai cần điều chỉnh một chút để đạt lực kẹp tối ưu. (Trong file thiết kế tham số, thông số người dùng “hex_tol” có độ điều chỉnh là -0,15 mm.)

Lưu ý

Mình khuyến khích sử dụng chiều cao lớp in 0,1 mm và đầu phun 0,4 mm để đạt kết quả tốt nhất. Mình dùng 0,24 mm cho lớp đầu tiên nhưng nó không ảnh hưởng quá lớn.

Nếu bạn muốn tự tạo kích thước lỗ lục giác riêng, mình đã đính kèm file step. Bạn chỉ cần dùng phần mềm CAD yêu thích để đùn (extrude) lỗ đó ra. Nếu muốn tùy chỉnh toàn bộ tay cầm hoặc thực hiện sửa đổi khác, mình đã đính kèm file f3d có lịch sử thiết kế. Các thành phần chính đều có thông số người dùng để bạn tùy chỉnh.

Cập nhật nhỏ: Mình đã sắp xếp lại các file tải xuống, tách riêng từng phần và gom các phần tương thích vào một file zip. Mình vẫn cung cấp đầy đủ file stl và step.

Cập nhật nhỏ: Đã cập nhật ảnh minh họa.

Cảm ơn bạn đã ghé thăm và chúc bạn thực hiện thành công!
