Solar Breeze – Quạt di động chạy bằng năng lượng mặt trời

Solar Breeze – Quạt di động chạy bằng năng lượng mặt trời

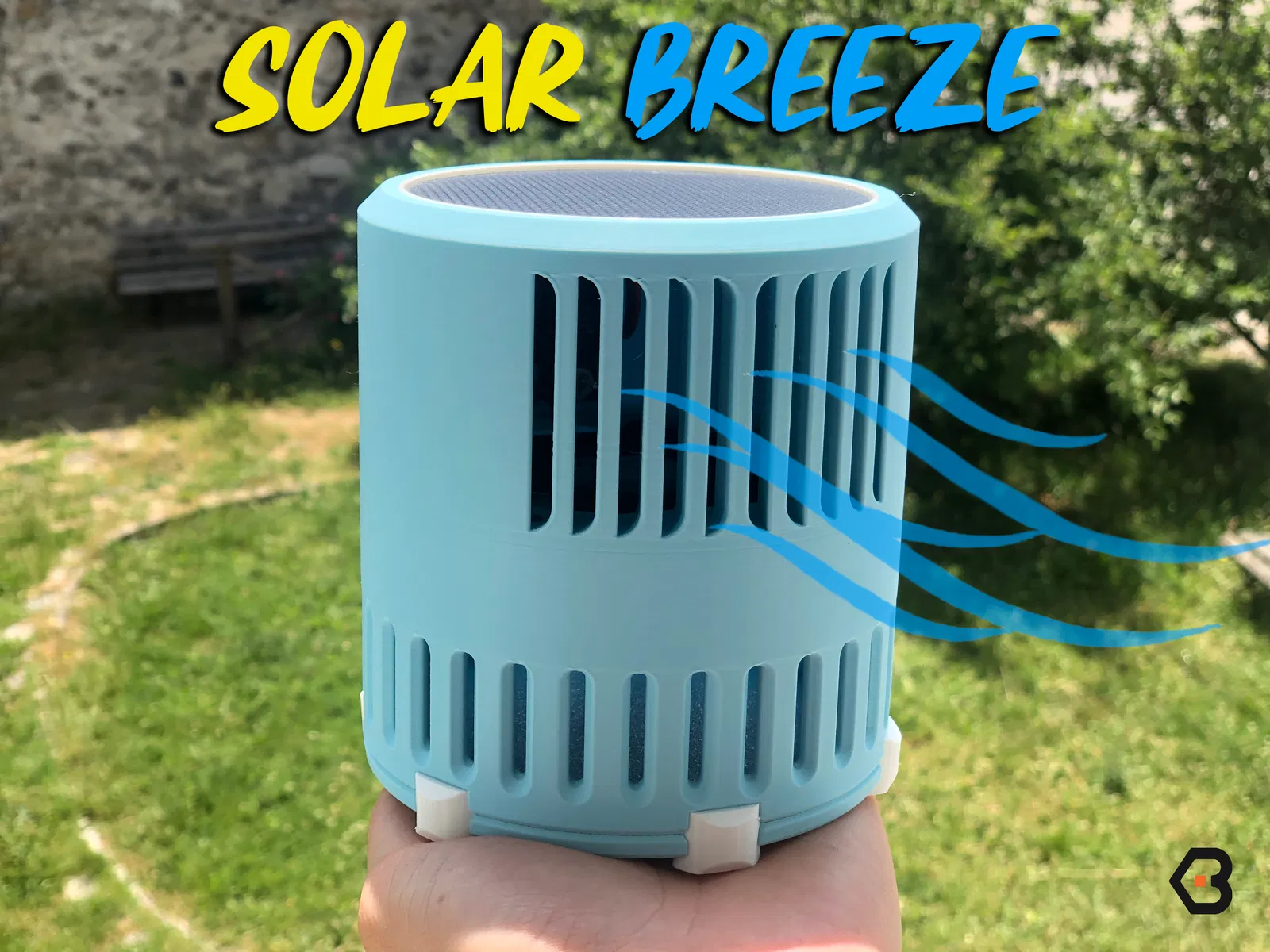

Tận dụng sức mạnh từ ánh nắng mặt trời với Solar Breeze, một hệ thống quạt nhỏ gọn, không cần pin và vận hành hoàn toàn bằng năng lượng mặt trời. Được thiết kế để sử dụng ngoài trời, tại xưởng hoặc bất kỳ nơi nào có nắng, dự án này rất lý tưởng cho những người đam mê DIY đang tìm kiếm giải pháp làm mát đơn giản. Không pin, không công tắc, chỉ cần cắm vào nắng là bạn đã có ngay luồng gió tự nhiên mát lành.

🔧 Các tính năng nổi bật:

Vận hành bằng năng lượng mặt trời: Sử dụng trực tiếp từ tấm pin năng lượng mặt trời 5.5V, không cần dùng pin lưu trữ.

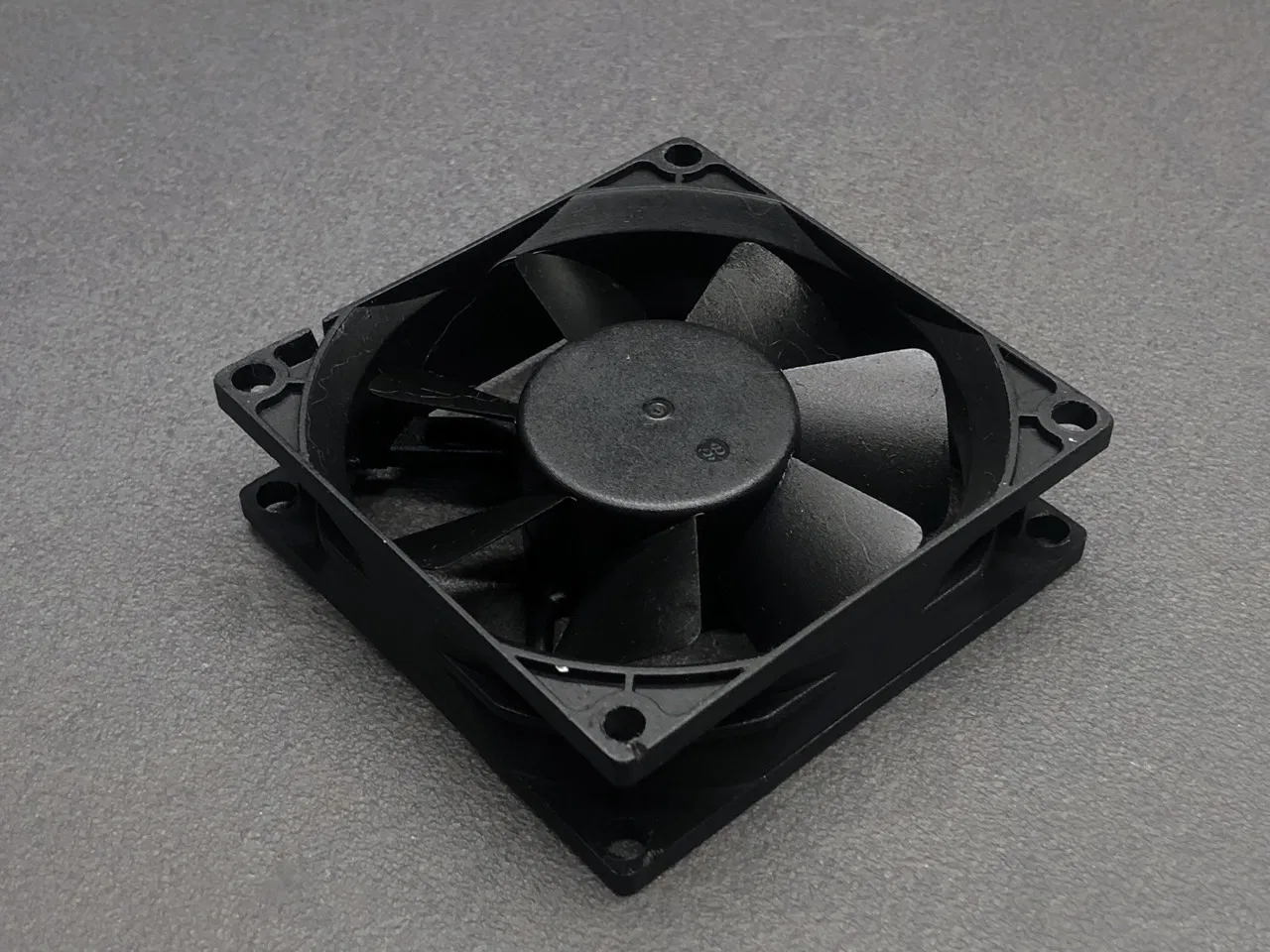

Tương thích với quạt: Được thiết kế cho loại quạt PC 80x80 mm tiêu chuẩn chạy điện áp 5V.

Hỗ trợ bộ chuyển đổi tăng áp (Boost Converter): Có sẵn khe cắm để lắp bộ tăng áp, cho phép bạn dùng quạt 12V từ nguồn 5.5V của tấm pin.

Lắp ráp không cần dụng cụ: Thiết kế khớp nối (snap-fit) giúp lắp ráp nhanh chóng, dễ dàng mà không cần dùng ốc vít (ngoại trừ phần quạt).

⚠ Cảnh báo! Rất quan trọng là bạn nên chọn loại quạt tiêu thụ điện năng thấp, nếu không tấm pin sẽ không đủ công suất để quạt chạy hết tốc độ. Công suất tối đa của tấm pin là 1W.

⚙ Tùy chọn lắp quạt:

Sử dụng ốc vít quạt PC tiêu chuẩn.

Hoặc lắp ống ren M4 (threaded inserts) trực tiếp vào quạt và cố định bằng ốc vít đầu chìm M4x10.

✨ Nâng cấp tùy chọn – Khe lắp bộ tăng áp:

Nếu bạn dùng quạt 12V, chỉ cần lắp bộ tăng áp vào khe đã được thiết kế sẵn. Hãy nhớ chỉnh điện áp đầu ra lên 12V trước khi lắp ráp hoàn thiện.

🛠 Phát triển dự án cùng sự hỗ trợ của PCBWay

Xin gửi lời cảm ơn chân thành đến PCBWay đã hỗ trợ hiện thực hóa dự án này.

PCBWay chuyên về PCB, PCBA, gia công CNC và in 3D, đây là nơi có dịch vụ hỗ trợ tốt nhất và nhiều lựa chọn sản xuất đa dạng mà mình từng trải nghiệm.

Họ còn có Cửa hàng PCBWay+ nơi mình đã mua tất cả linh kiện cho dự án này, bao gồm Tấm pin năng lượng mặt trời và Bộ tăng áp.

Ngoài các linh kiện thiết yếu, tại đây còn có rất nhiều phụ kiện điện tử với giá tốt, quy trình thanh toán dễ dàng và giao hàng nhanh chóng, đóng gói cẩn thận.

Xem dự án này trên cộng đồng PCBWay+.

🧩 Hướng phát triển trong tương lai:

Solar Breeze cung cấp các file STEP cho những ai muốn chỉnh sửa hoặc tùy biến dự án. Các ý tưởng mở rộng bao gồm:

Tích hợp pin sạc: Với bộ mạch phù hợp, bạn có thể thêm pin sạc để quạt vẫn hoạt động được ngay cả khi tắt nắng.

🖨 File in & Số lượng:

1× Thân chính (Main Body) 1× Nắp đáy (Bottom Cap) 1× Vòng giữ tấm pin (Solar Panel Ring) 6× Chân đế (Feet)

🔩 Linh kiện cần thiết:

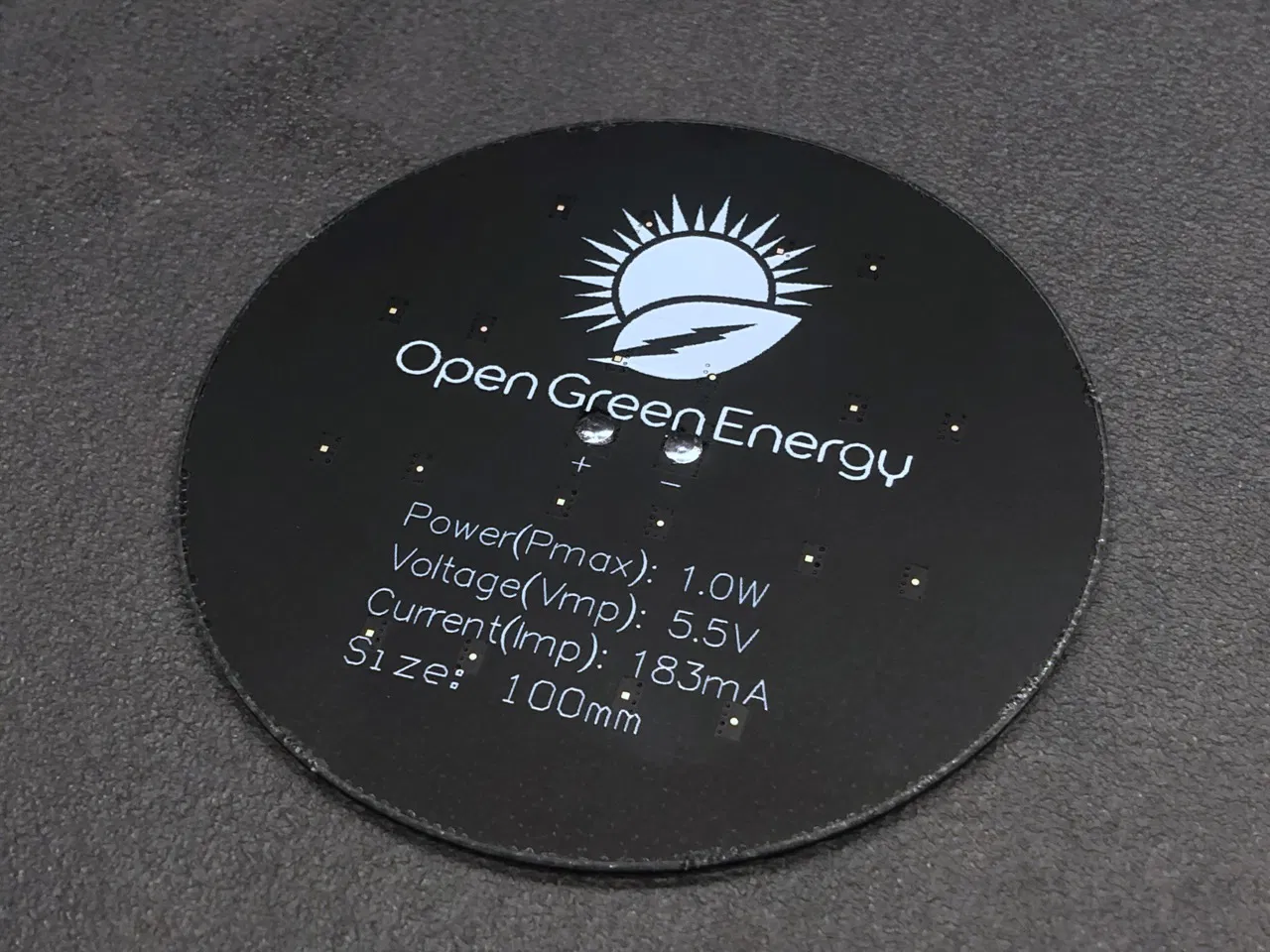

1× Tấm pin năng lượng mặt trời Open Green Energy 1W 5.5V (đường kính 100mm) 1× Quạt PC 80×80 mm (5V hoặc 12V) 4× Ống ren M4 (tùy chọn) 4× Ốc vít đầu chìm M4x10 mm (tùy chọn) 1× Bộ tăng áp (tùy chọn cho quạt 12V) 1× Ốc vít 3x6 (tùy chọn cho bộ tăng áp)

⚙ Thông số in (Slicer Settings):

Chất liệu: Thân chính + Nắp đáy - Khuyên dùng PETG; có thể dùng PLA HT Vòng giữ pin + Chân đế - TPU

Chiều cao lớp (Layer Height): 0.2 mm

Độ lấp đầy (Infill): 25–50% để đảm bảo độ bền

Support: Có, chỉ cần cho phần thân chính (Main Body)

🛠 Hướng dẫn lắp ráp:

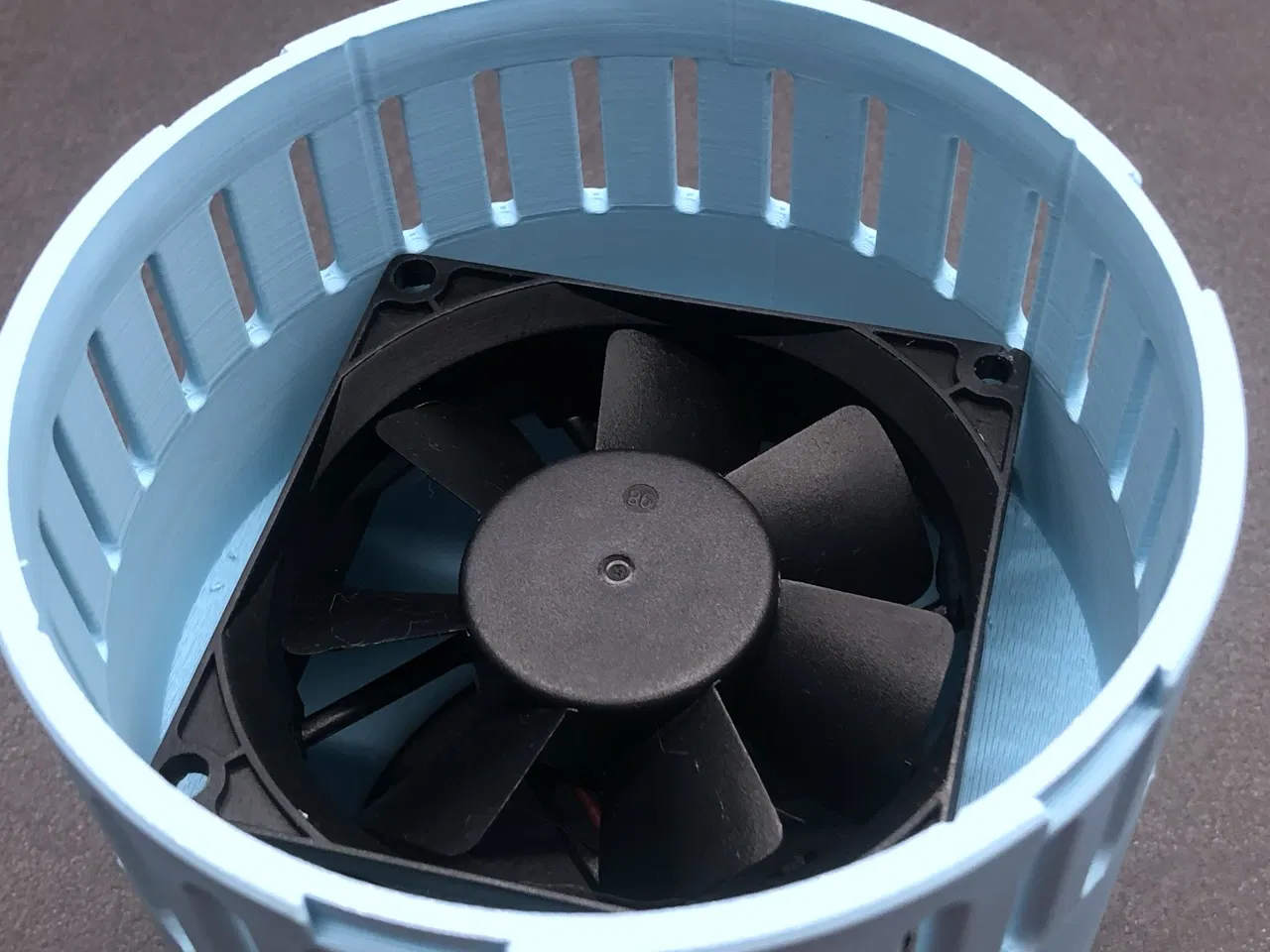

Lắp quạt: Gắn quạt vào thân chính bằng ốc vít quạt hoặc ốc M4 kèm ống ren. Nếu dùng quạt 12V như mình, hãy nối quạt vào đầu ra của bộ tăng áp trước.

Nối dây: Nối tấm pin năng lượng mặt trời vào quạt hoặc bộ tăng áp (dùng ốc 3x6 hoặc keo để cố định bộ tăng áp).

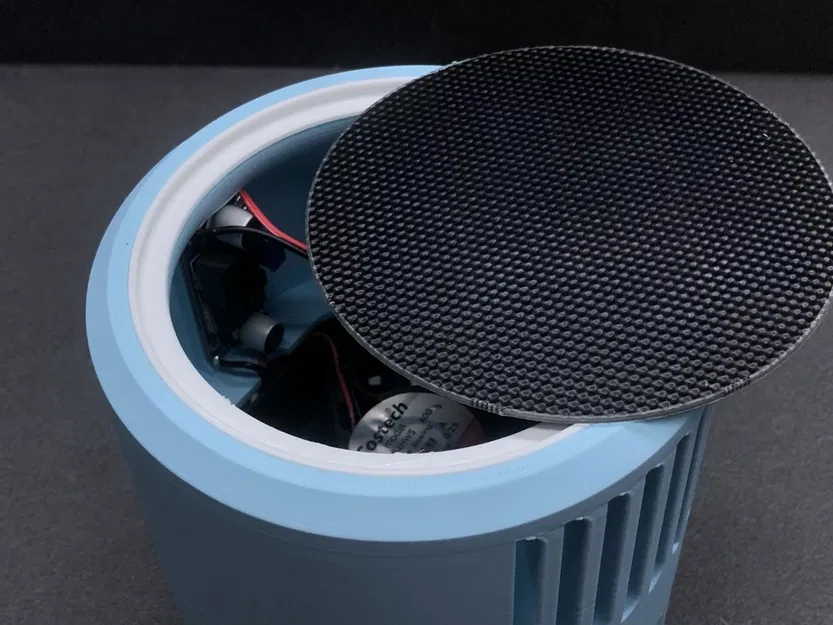

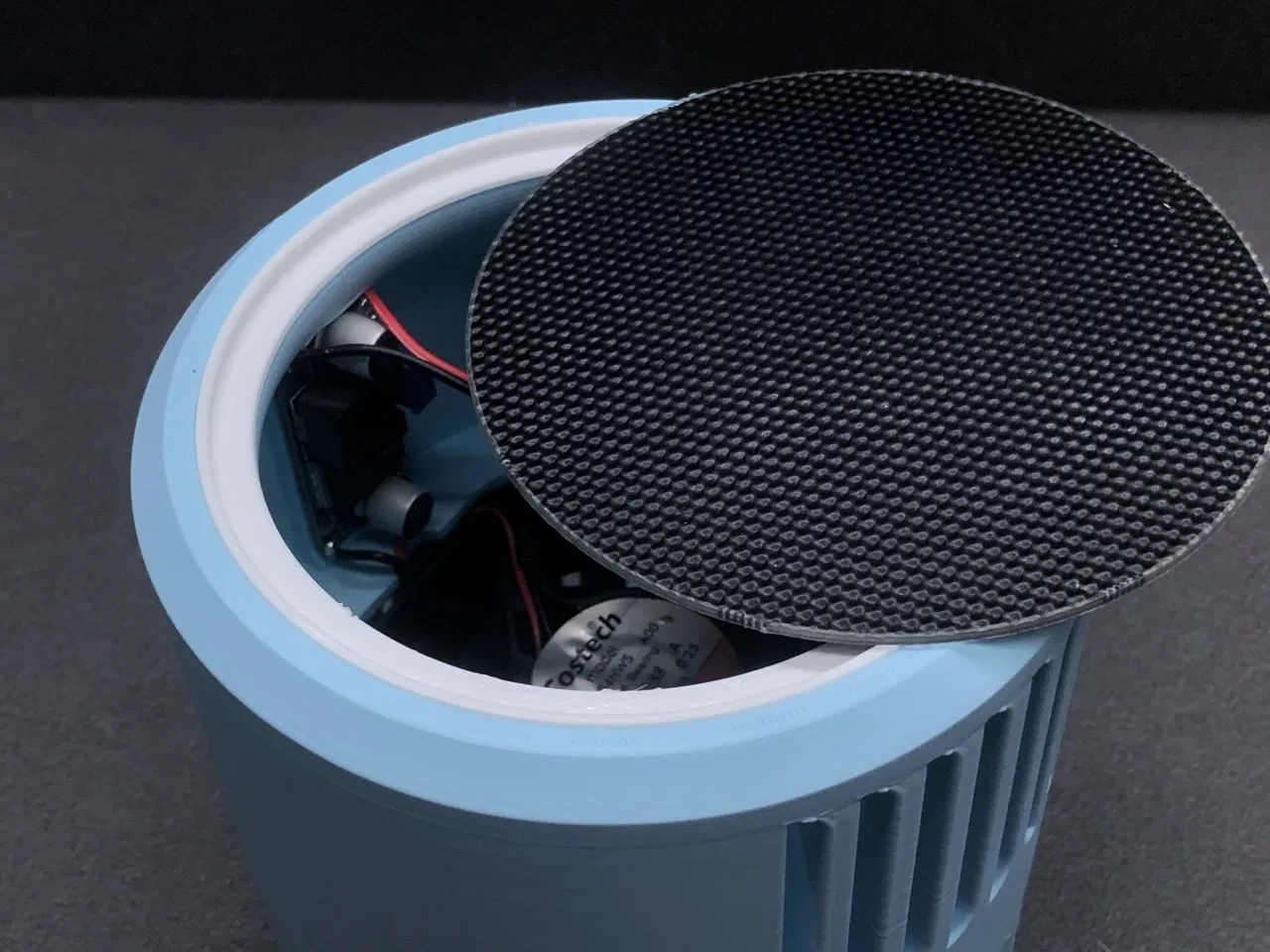

Lắp tấm pin: Đưa tấm pin vào vòng TPU, sau đó đặt vòng này vào khe trên đỉnh thân chính và ấn nhẹ để cố định.

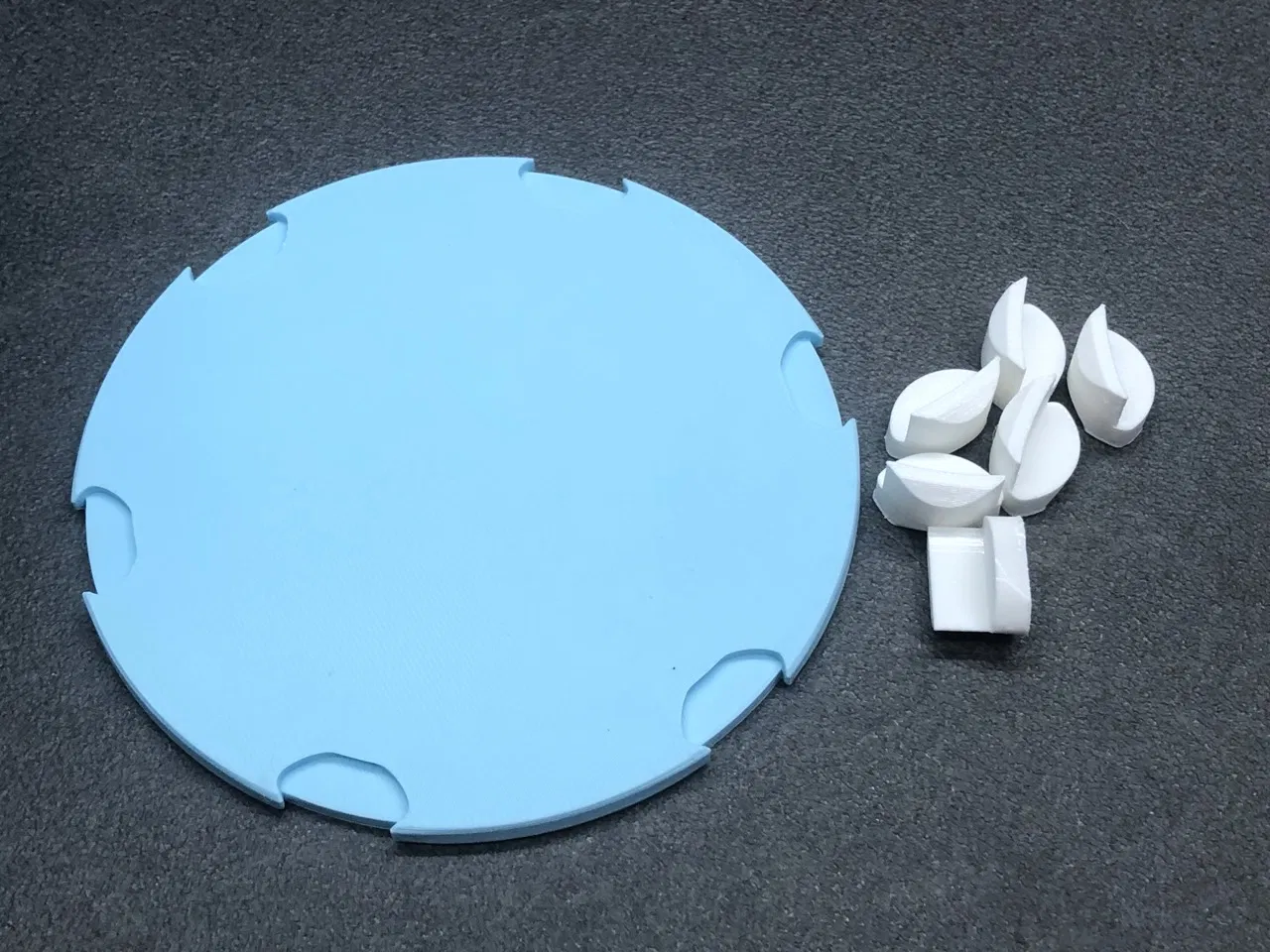

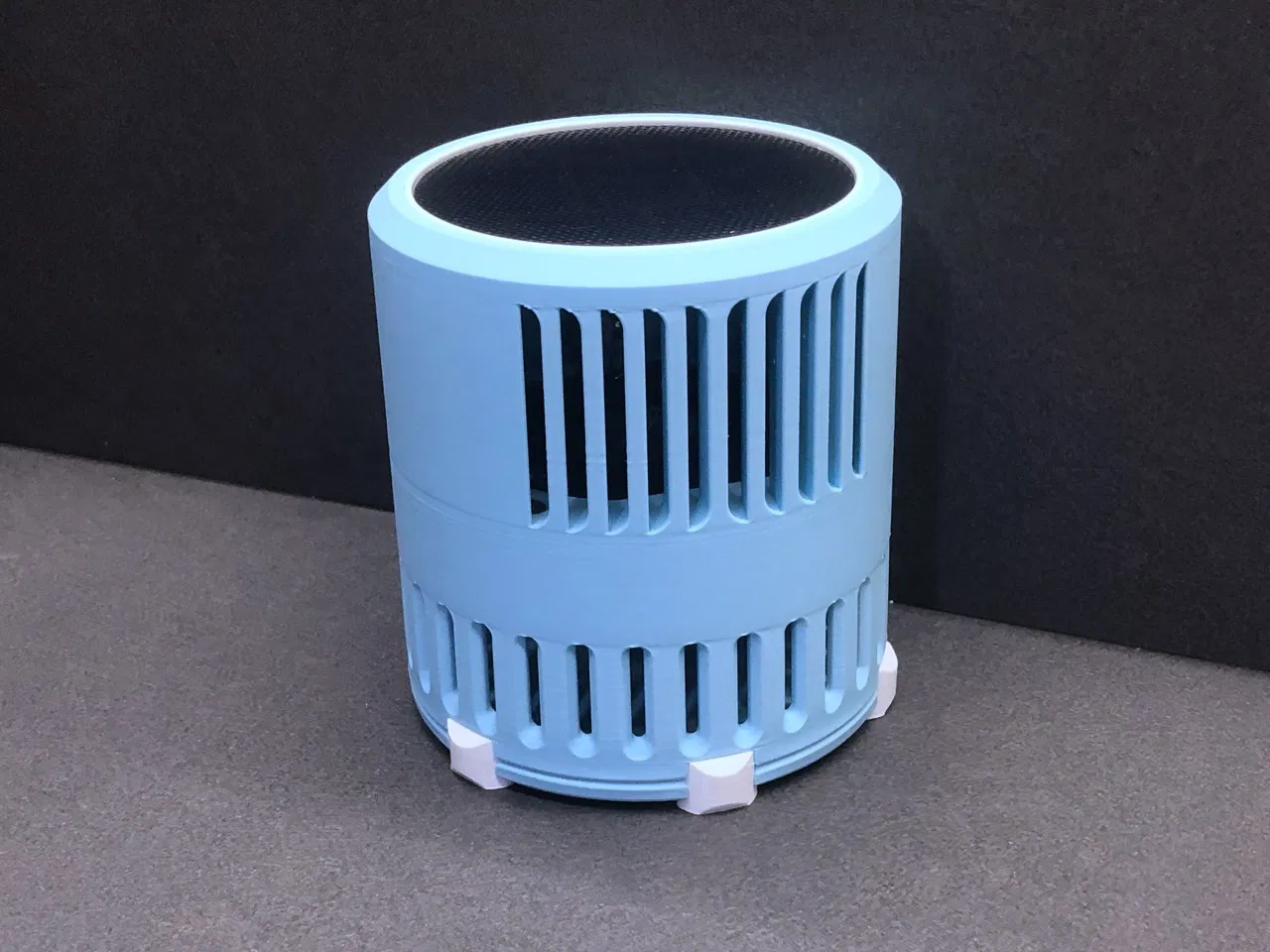

Lắp nắp đáy: Gắn các chân vào nắp đáy bằng cách nhấn khớp, sau đó căn chỉnh khớp nối với thân chính và ấn mạnh cho đến khi vào vị trí.
