Đèn chùm treo hiện đại hình tròn lớn 430mm
Tùy chỉnh hình tròn lớn hình tròn 430x160mm. Được thiết kế để kết nối với bóng đèn treo tiêu chuẩn EU.
Mô tả

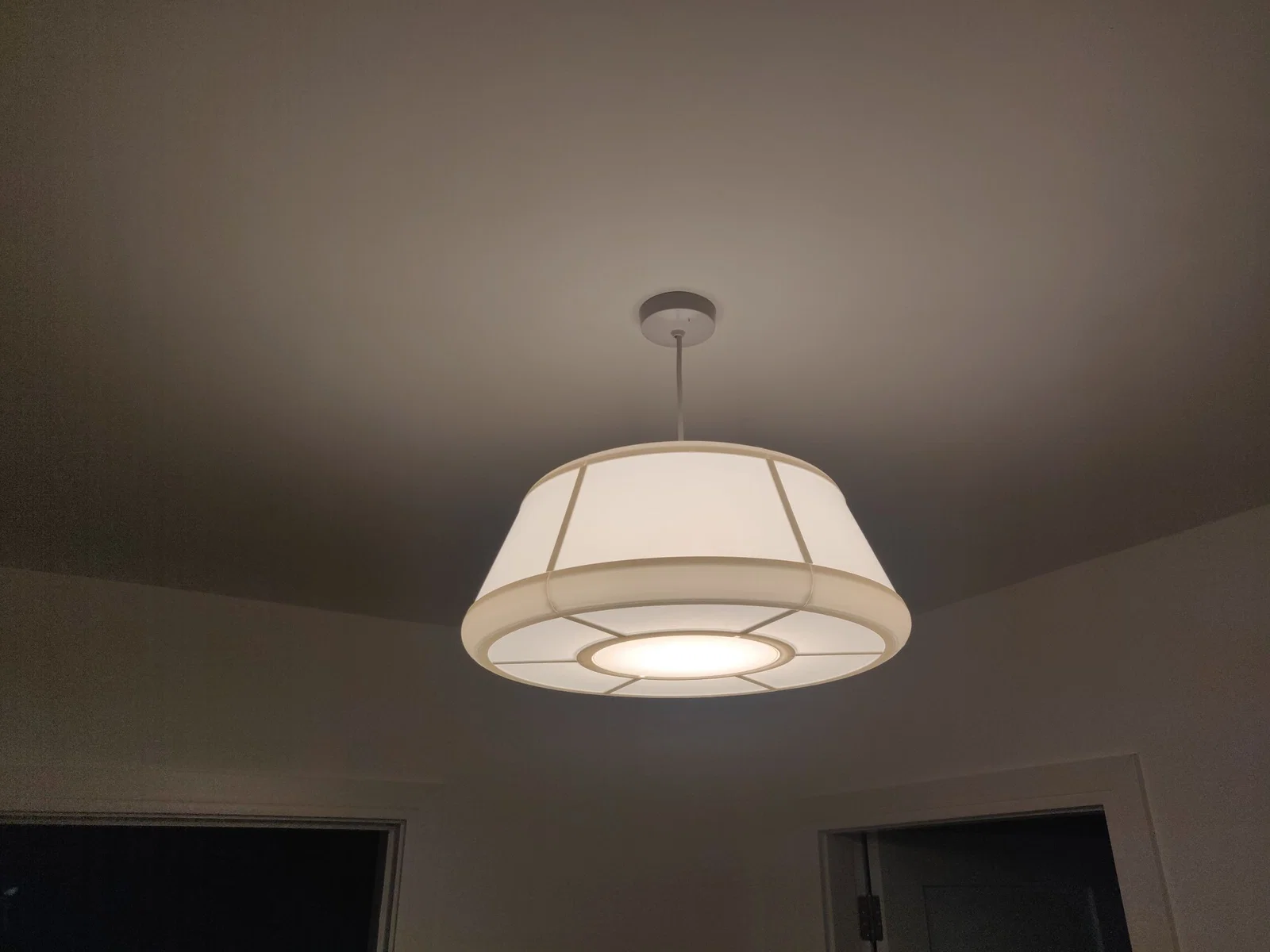

Đây là một chiếc chao đèn treo tròn lớn hiện đại tùy chỉnh.

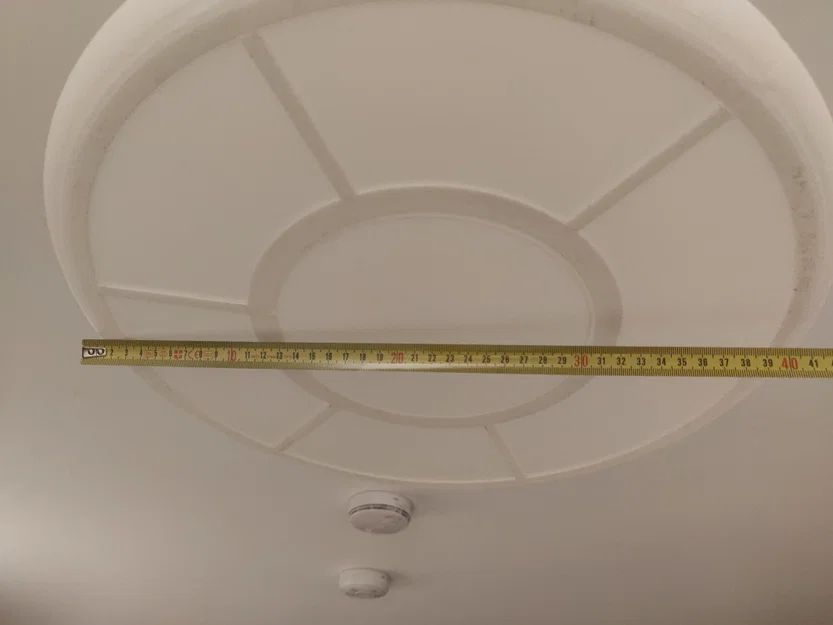

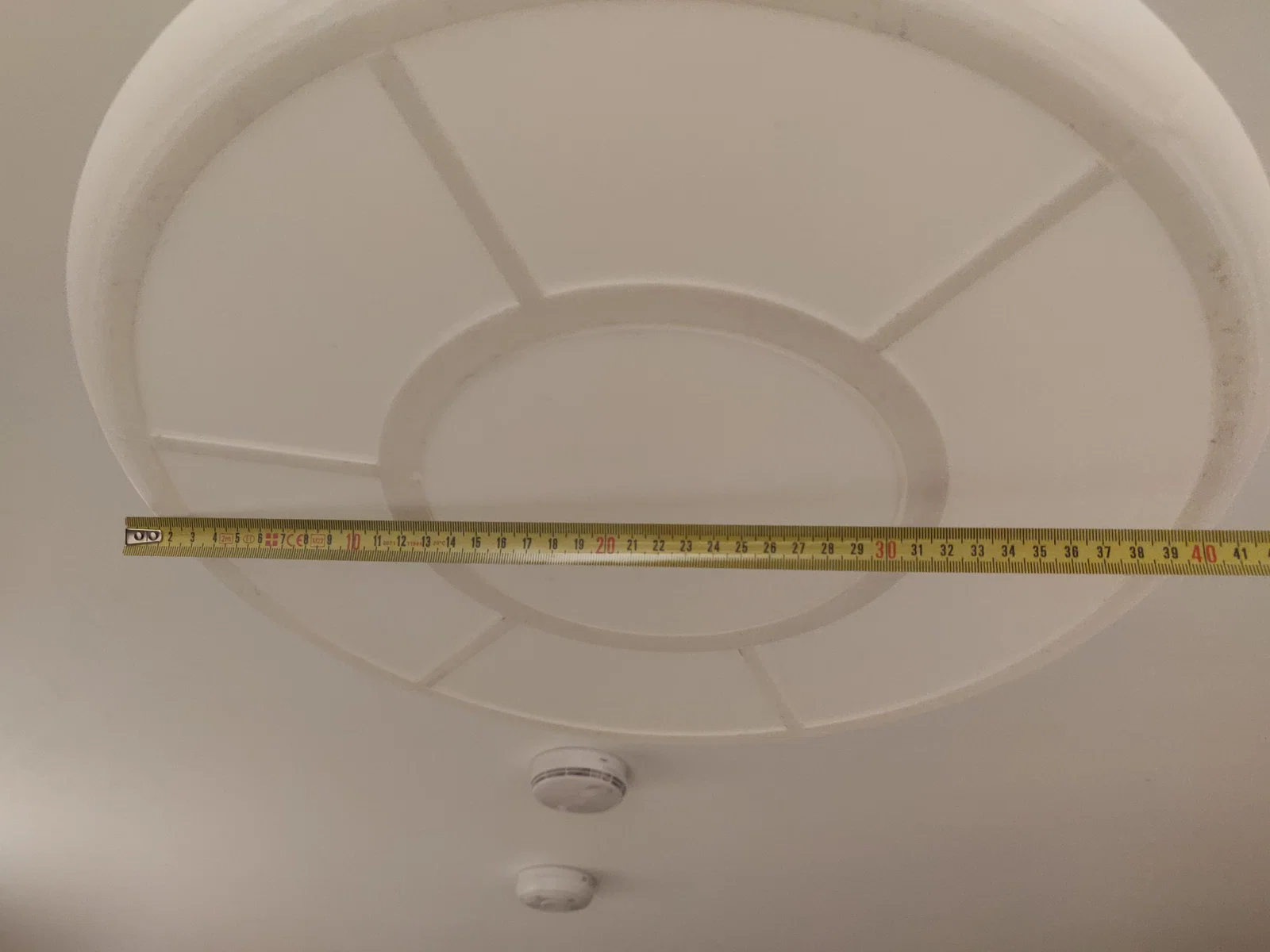

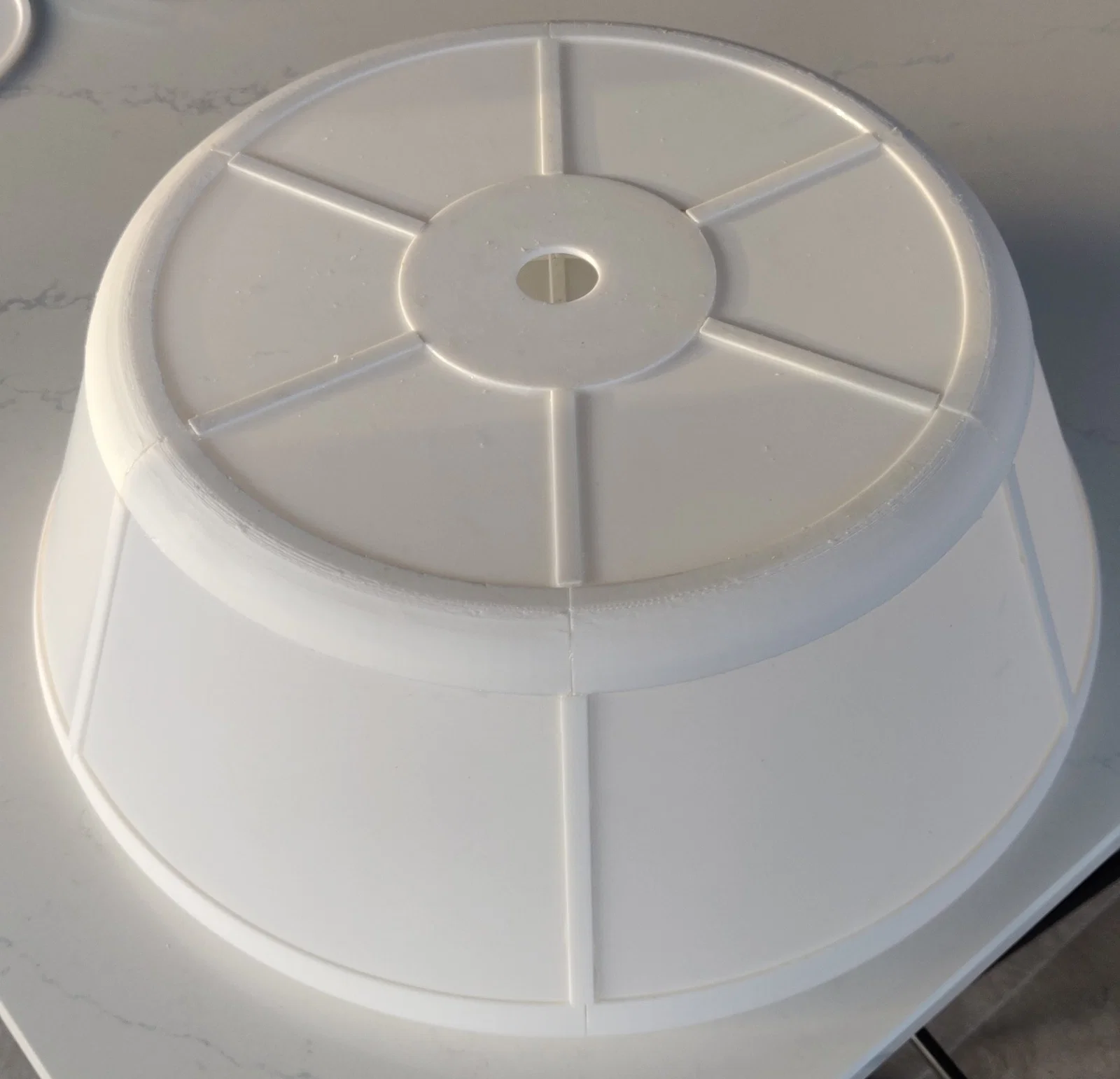

Kích thước lắp ráp: Đường kính 430mm, chiều cao 160mm
- Tất cả các bộ phận có thể được in trên giường in 256x256mm
Thông tin & Cài đặt In
- PLA (Màu trắng)
- Đầu vòi 0.4mm, chiều cao lớp 0.2mm
- Một số bộ phận được in với hỗ trợ (xem các bộ phận được đánh dấu “[SUPPORT]” bên dưới)

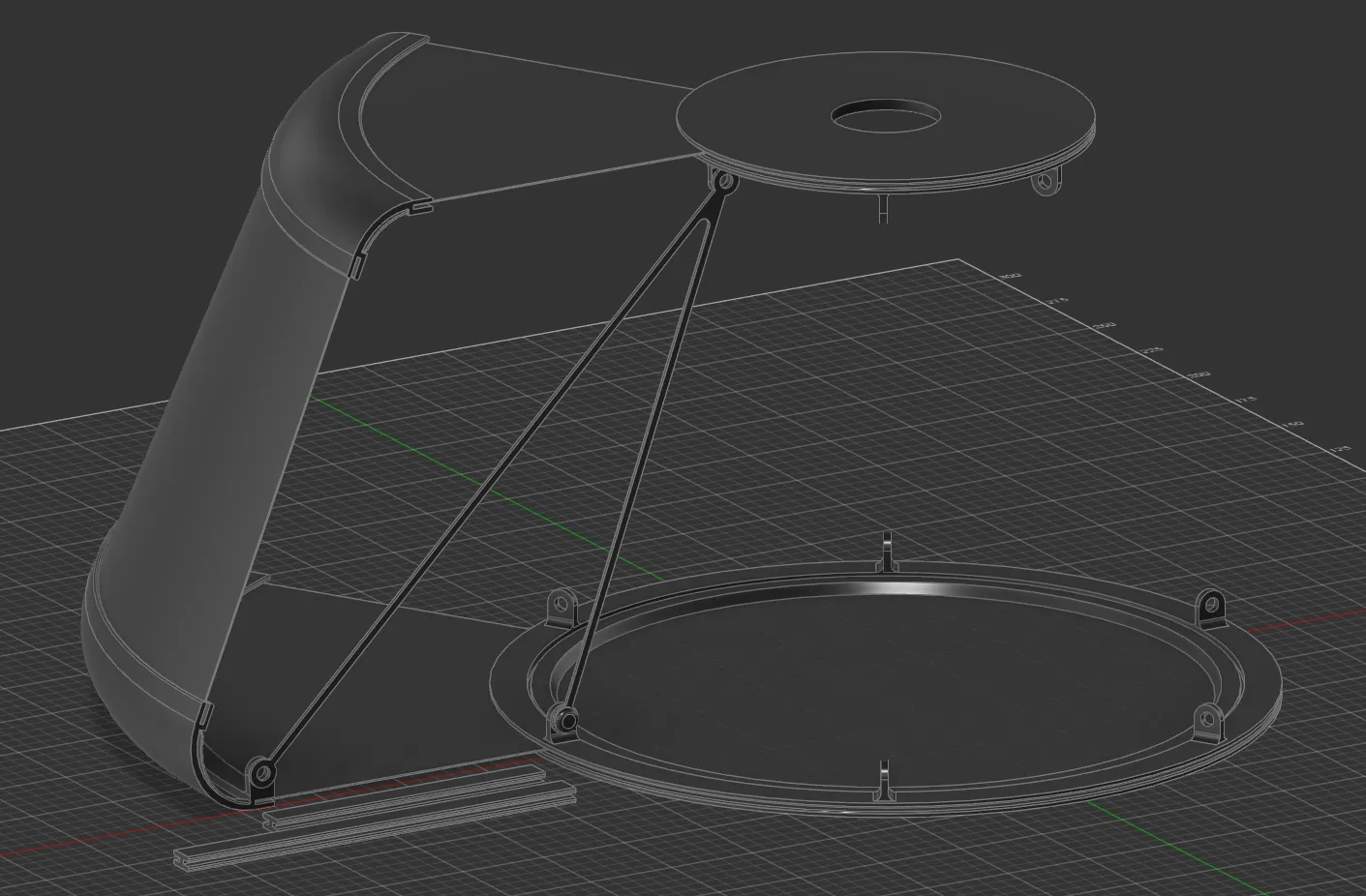

Cấu trúc

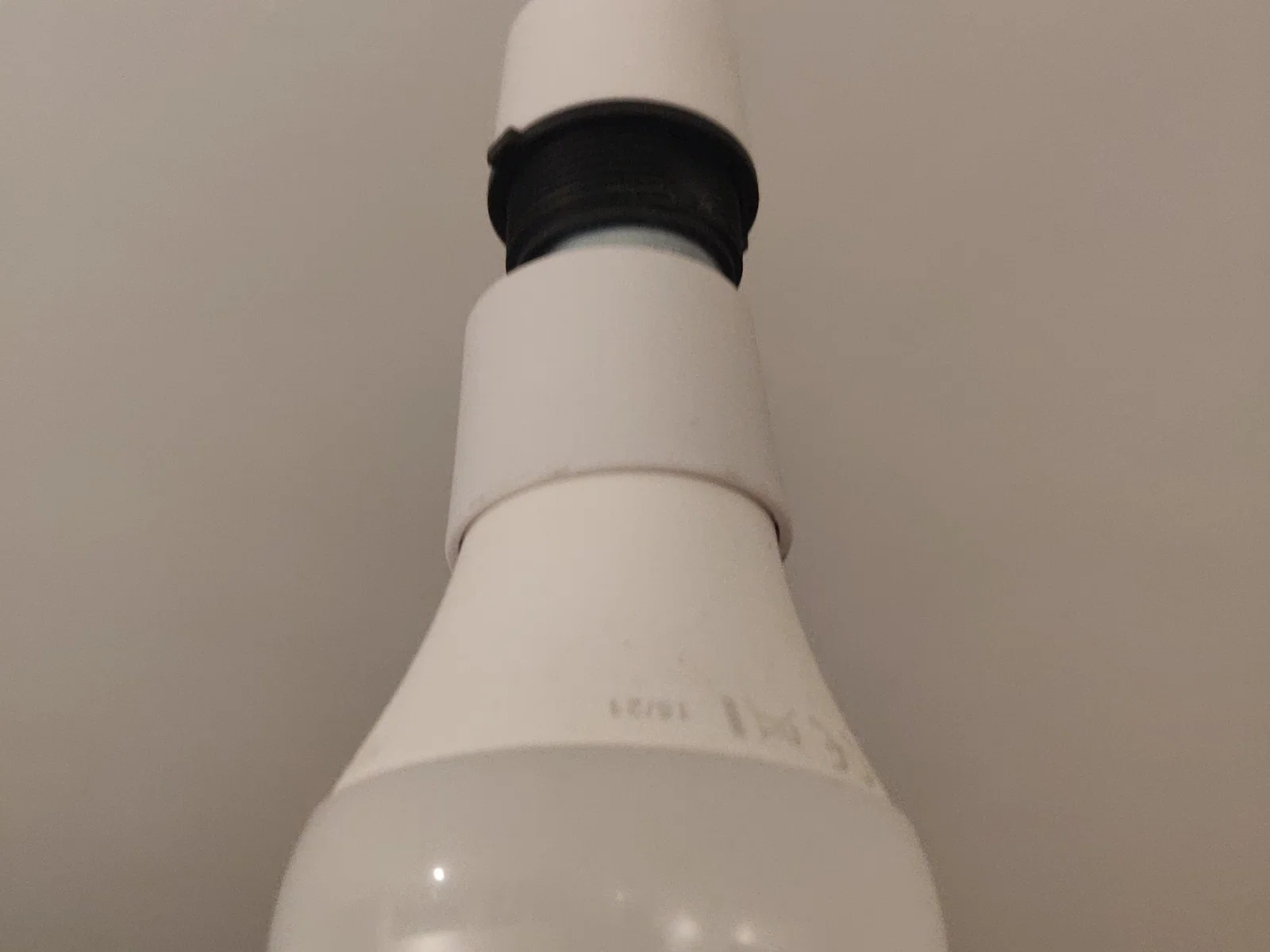

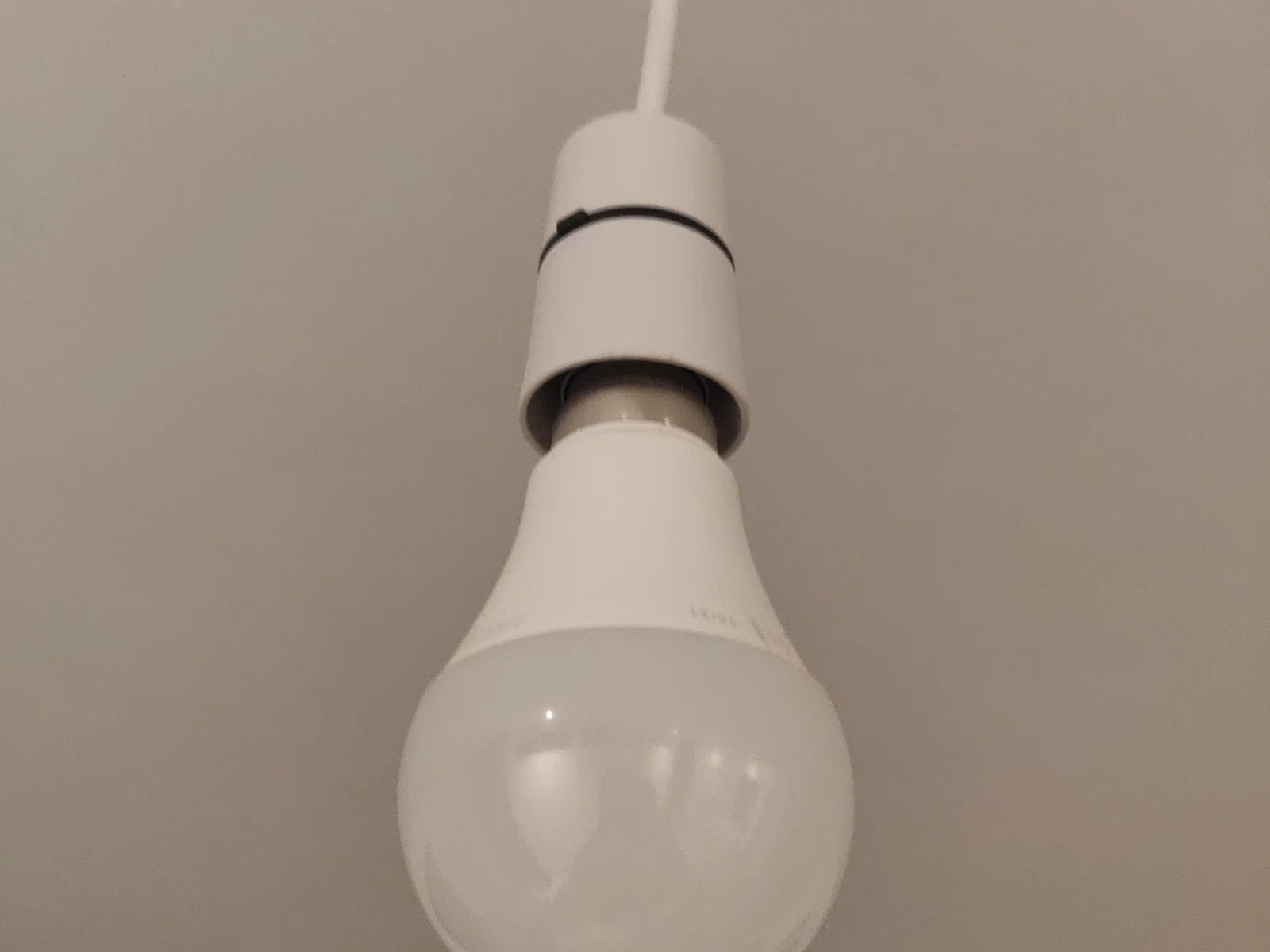

Bộ phận có tên “Bảng gắn LS” có đường kính kết nối là 29.5mm. Điều này được thiết kế để kết nối với bóng đèn tiêu chuẩn EU (Xem hình ảnh của vòng gắn bóng đèn có thể vặn vào và tháo ra)
Các bộ phận được thiết kế để lắp ghép với nhau (Lưỡi và Rãnh) và được dán cố định
"Các tấm mỏng cong" được in phẳng và được uốn cong khi lắp ráp
Công cụ: Kìm mũi kim để loại bỏ vật liệu hỗ trợ, Keo, Giẻ để lau các giọt keo.
In các nhóm bộ phận bên dưới “Trên”, "Dưới", "Các bên", "Kết nối".

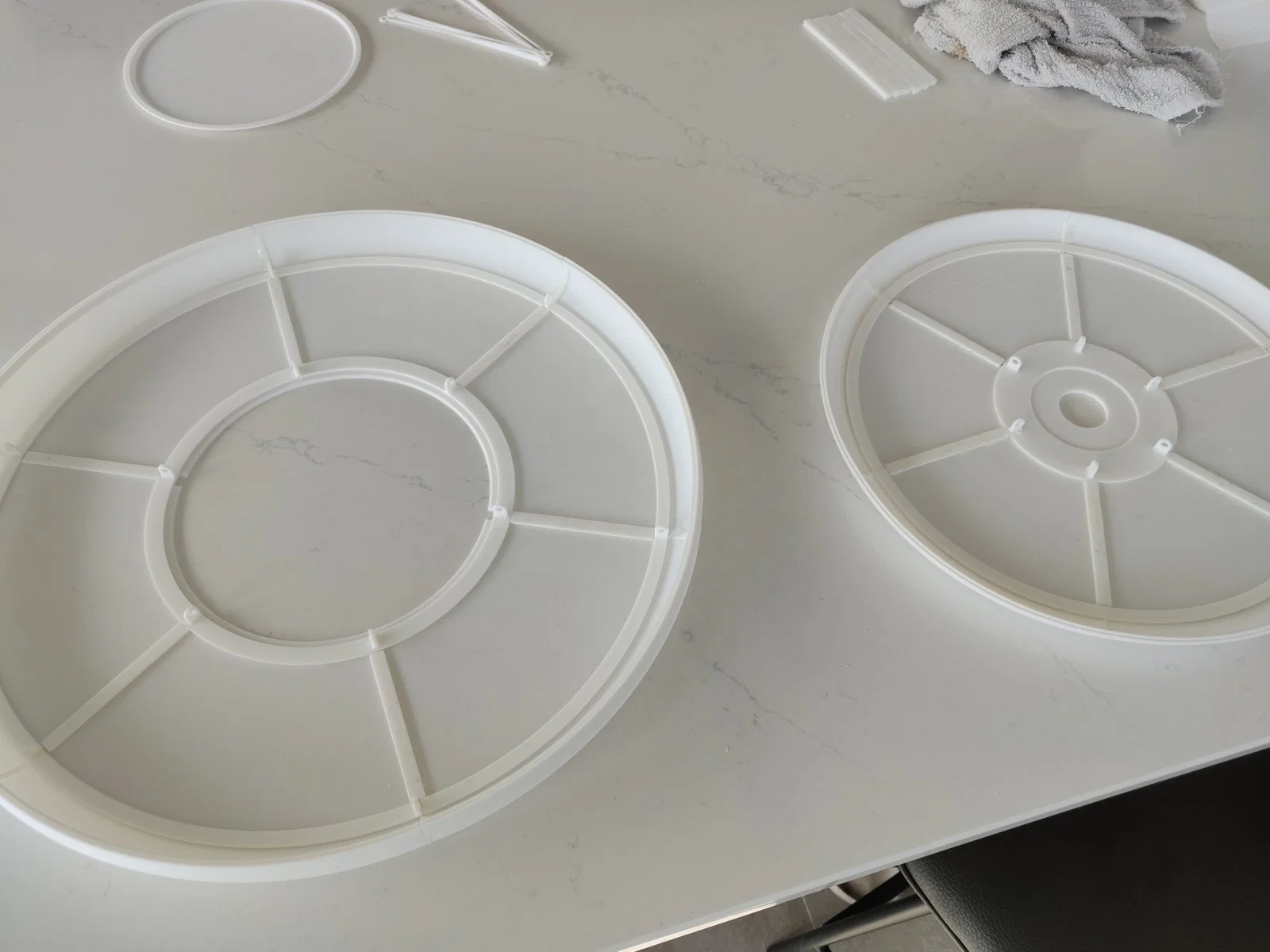

- Lắp ráp tất cả các bộ phận Trên, dán tất cả các kết nối lưỡi và rãnh.
- Lắp ráp tất cả các bộ phận Dưới, dán tất cả các kết nối lưỡi và rãnh.
- Để khô (Thời gian khô khuyến nghị cho keo của bạn)

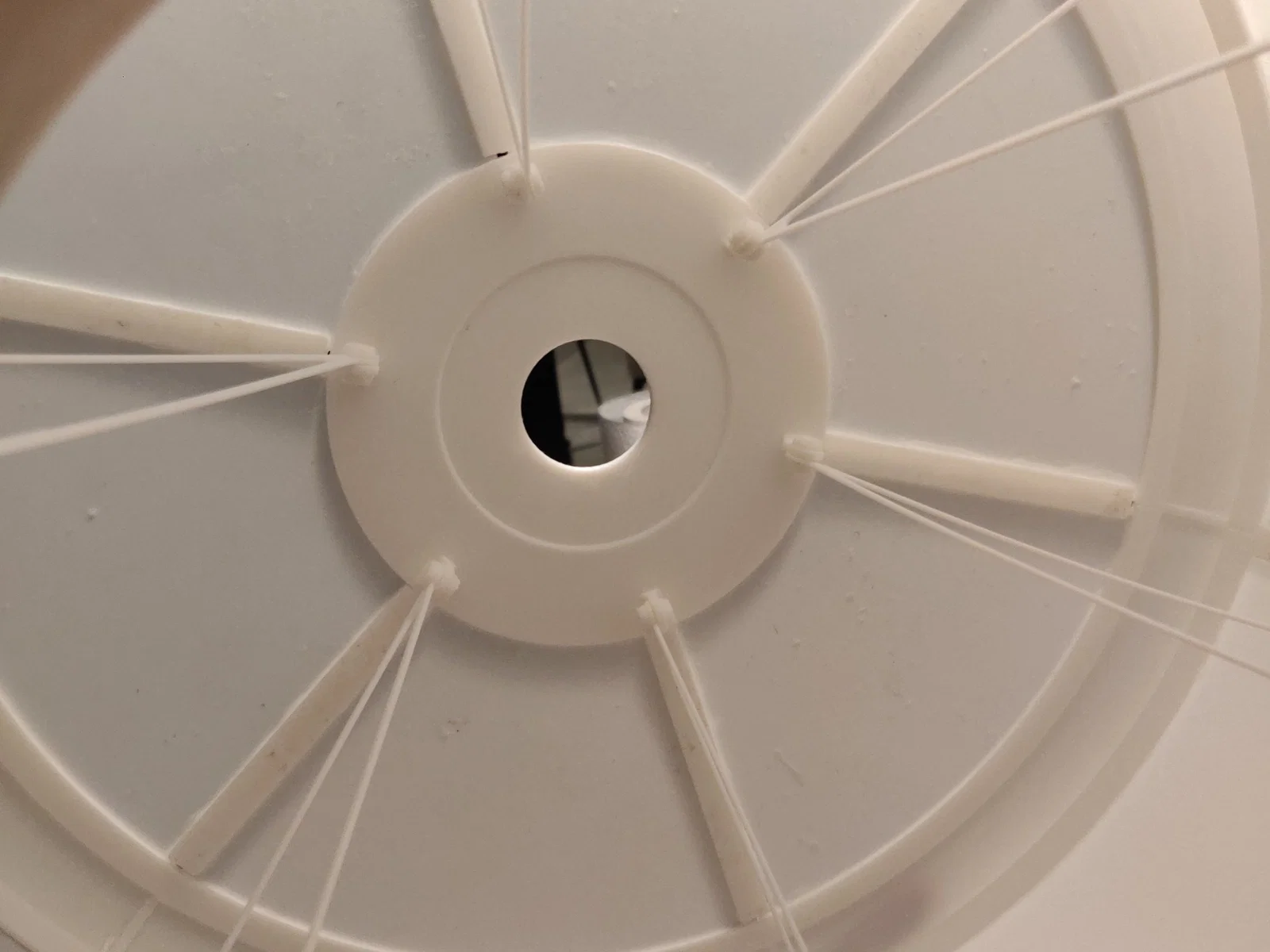

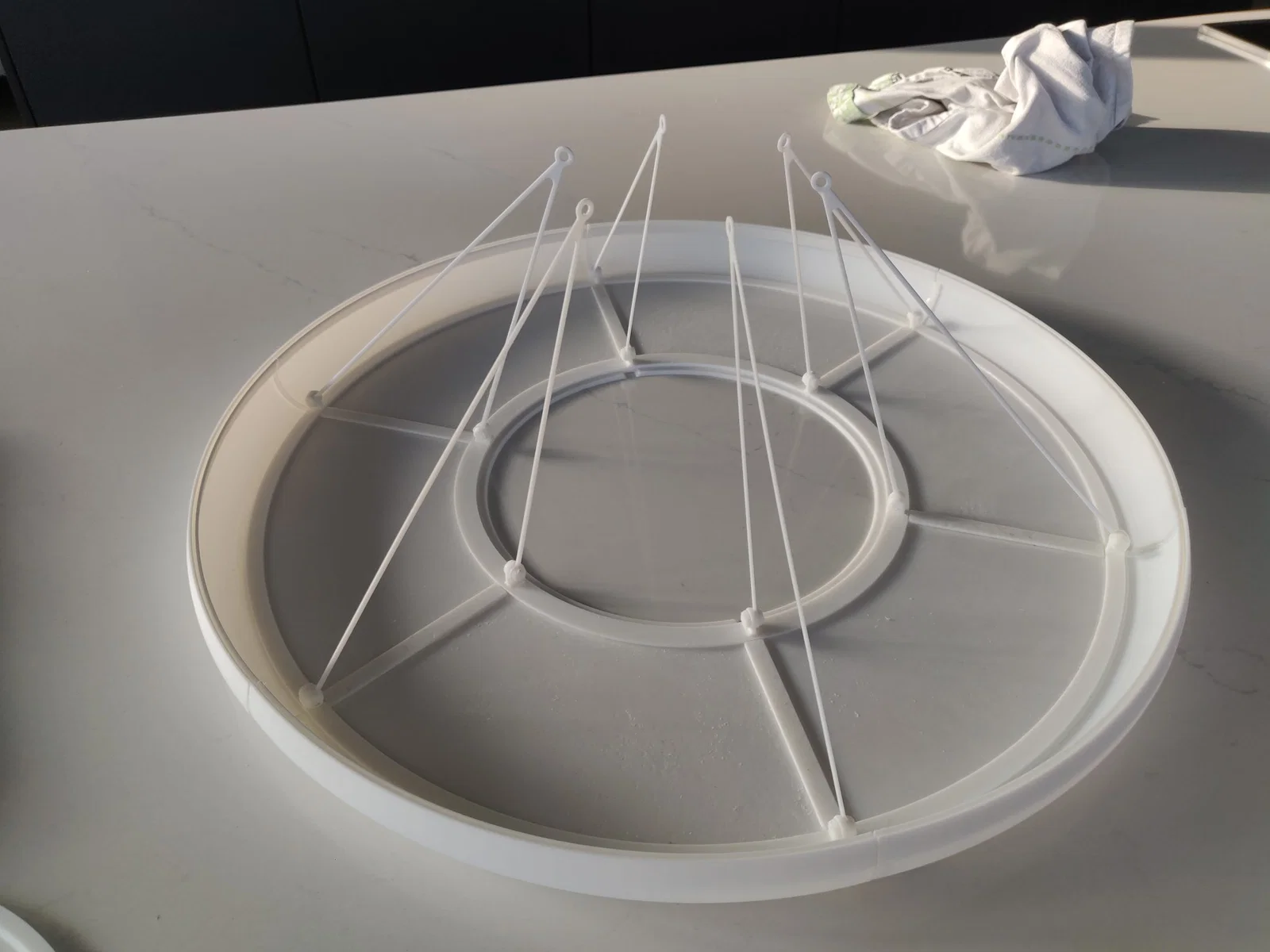

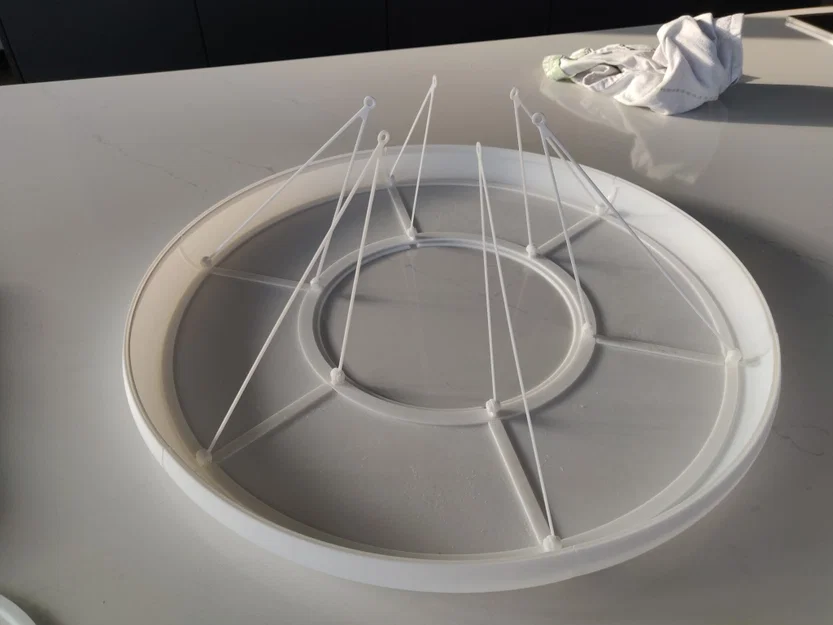

- Gắn tất cả 6 “Cần buộc” vào bộ lắp Dưới bằng “Phụ kiện A & B”. (Đảm bảo dán keo cho các phụ kiện. (Xem hình ảnh bên dưới cho các cần buộc đứng ở vị trí)
- Để khô
- Dán keo và đặt tất cả "Tấm Mỏng Cong" và “Phụ kiện Tấm Mỏng B” lên bộ lắp Dưới. (Lưu ý: bạn có thể phải giữ cái này ở vị trí để không bị tách ra.
- Dán keo và đặt bộ lắp trên lên các tấm mỏng cong. (Lưu ý: Đảm bảo rằng tất cả các bộ phận đều được đặt sạch sẽ. Đây là bước khó nhất khi lắp ráp)
- Để khô
- Lật ngược bộ lắp và kết nối các cần buộc với bộ lắp trên bằng phụ kiện A&B (Đảm bảo dán keo cho các phụ kiện)
- Để khô
- Tháo bóng đèn khỏi ổ cắm, kết nối chao đèn, kết nối bóng đèn.
- Để lắp nắp h hatch, uốn nhẹ và lắp vào vị trí.

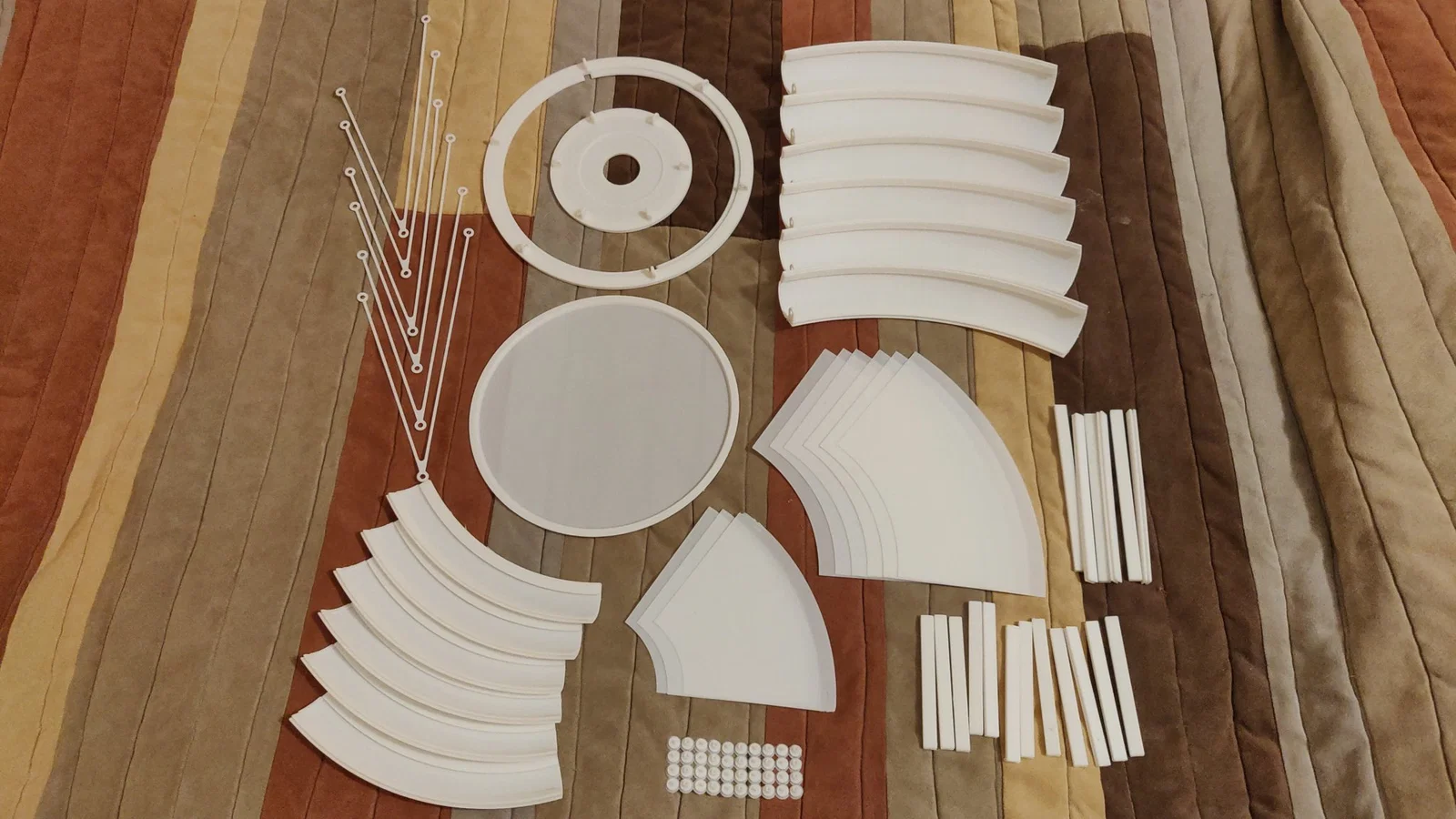

13 Tệp In Riêng Biệt - 57 bộ phận chính, 36 bộ phận phụ kiện nhỏ (Tổng cộng 93 bộ phận)
Trên
- Bảng Gắn LS (x1) [HỖ TRỢ]
- Phần Đỉnh Trên LS V2 (x6) [HỖ TRỢ]
- Bảng Mỏng Đỉnh Trên LS (x6)
- Kết Nối Bảng Mỏng A V2 LS (x6) [HỖ TRỢ]
Bot
- Bảng Panel Truy Cập LS (x1) [HỖ TRỢ]
- Phần Đỉnh Dưới LS V2 (x6) [HỖ TRỢ]
- Bảng Gắn Dưới LS (x1) [HỖ TRỢ]
- Bảng Mỏng Dưới LS (x6)
- Kết Nối Bảng Mỏng A V2 LS (x6) [HỖ TRỢ]
Các Bên
- Bảng Mỏng Cong LS (x6)
Kết Nối
- Đinh Ốc A LS (x18)
- Đinh Ốc B V2 LS (x18)
- Kết Nối Bảng Mỏng B V2 LS (x6) [HỖ TRỢ]
- Thanh Nối (x6)
