Giá đỡ cuộn nhựa gắn khung - tương thích mọi dòng MK3 & MK4

Mình đã thử qua kha khá các loại giá đỡ cuộn nhựa dạng con lăn, trước đây mình thích nhất là của MartinMajewski. Nhưng chưa thấy cái nào làm tốt với mấy cuộn nhỏ cỡ 200-250 gram (dạng mẫu thử), nên mình thường phải tháo ra để dùng lại cái giá "ghi-đông" mặc định đi kèm MK3. Hơn nữa, nhìn chúng khá cồng kềnh vì cần in quá nhiều linh kiện để đảm bảo các con lăn hoạt động trơn tru.

Hỗ trợ cuộn nhựa nhỏ!

Cũng như đa số các thiết kế khác, mẫu của mình sử dụng bánh xe gắn vào vòng bi "skateboard" 608 tiêu chuẩn, nhưng mình gắn chúng lên các khung có thể xoay vào các vị trí khác nhau để phù hợp với cuộn nhựa nhỏ. Các cánh tay này dùng chốt in 3D để lắp ghép nhanh (snap-fit) mà không cần keo, tạo nên thiết kế mỏng và gọn gàng.

Mỗi cánh tay lắp ghép dày chưa đến 20mm. Điều này giúp giảm thiểu tình trạng nhựa bị vướng vào con lăn khi in gần hết cuộn.

Tính năng mình thích nhất

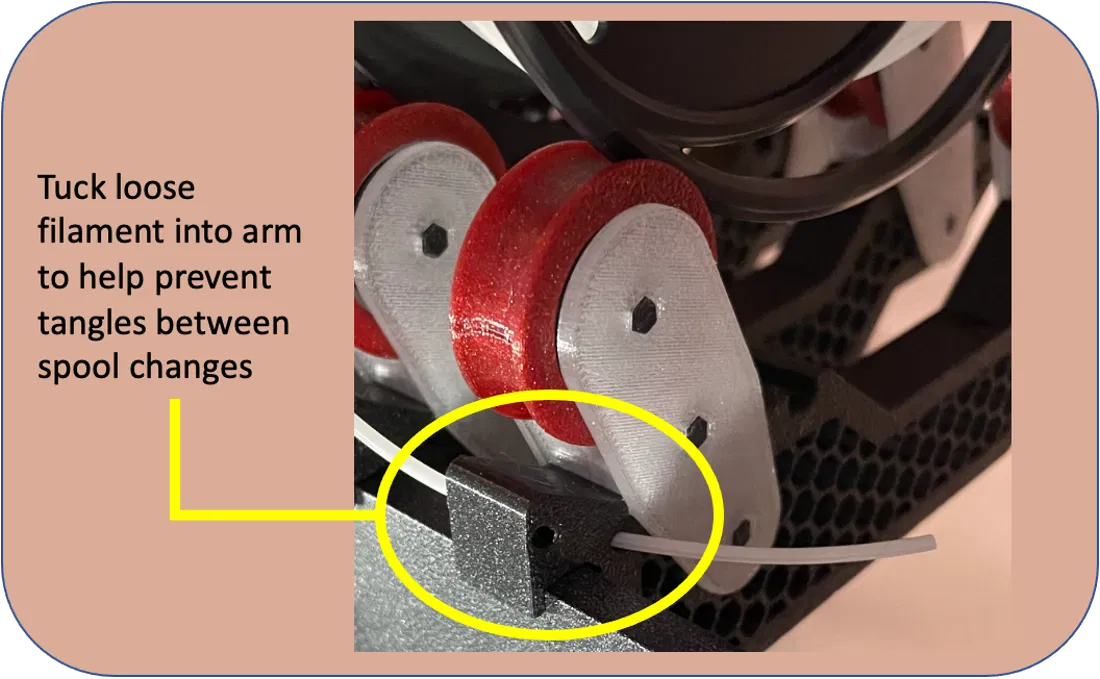

Trên cánh tay lắp ghép có các lỗ được bố trí chiến lược ở phía trước. Bạn có thể dùng chúng để "nhét" đầu dây nhựa vào giữa các lần đổi màu. Chỉ cần cắt bỏ phần nhựa bị vón cục khi rút khỏi đầu phun rồi nhét vào một trong các lỗ này để đảm bảo đầu dây không bị rối trên cuộn.

In ấn

Để tạo một bộ cho một cuộn nhựa, bạn sẽ cần:

• 4x Vòng bi 608 (không kèm theo nhé)
• 2x Arm.stl
• 12x Pin.stl (in với Brim)
• 8x WheelHalfFrame.stl
• 4x Wheel.stl
• (tùy chọn) BearingTools.stl (3 chi tiết)

Cập nhật (Tháng 8/2022) Lựa chọn linh kiện thêm

Có một phiên bản mới của WheelHalfFrame thay thế một trong các chốt bằng ốc M3x12 và đai ốc M3. Cách này sẽ chắc chắn hơn nếu bạn thấy chốt nhựa chưa đủ cứng. Để dùng, hãy in 8x WheelHalfFrame-hardware.stl thay vì bản thường. Giảm số lượng chốt từ 12 xuống 8.

Mình in tất cả bằng PETG Prusament trên tấm bàn in sần. Các cài đặt khác: chiều cao lớp 0.15, 3 lớp vỏ (perimeter), 15% Gyroid infill. Chốt cần dùng Brim rộng để bám bàn, các phần còn lại không cần.

Lắp ráp

Bánh xe

Ấn vòng bi 608 vào từng bánh xe từ phía không có gờ cho đến khi chạm vào gờ. Việc này giúp vòng bi được căn giữa chuẩn xác. Hãy cẩn thận ấn đều tay, tránh dùng lực quá mạnh khiến bánh xe bị nứt hoặc mẻ. BearingTools.stl có kèm các chi tiết hỗ trợ ấn đều lực.

Chốt

Lắp 3 chốt vào 4 mảnh khung bánh xe (Wheel Half Frames). LƯU Ý: Các lỗ trên chốt phải thẳng hàng dọc theo thân khung. Với tùy chọn "thêm ốc", hãy bỏ chốt giữa. Thay vào đó, ấn đai ốc M3 vào mặt dưới.

Hoàn thiện

Đặt 2 mảnh khung bánh xe có gắn chốt nằm ngửa. Đặt bánh xe vào phía rộng, sau đó đặt cánh tay (arm) sao cho mặt hẹp của khung nằm trong lỗ của cánh tay. Ép mảnh khung không chốt lên trên để cố định. Với tùy chọn "thêm ốc", hãy cố định hai mảnh bằng ốc M3x12. Làm tương tự cho cánh tay còn lại.

Lắp đặt

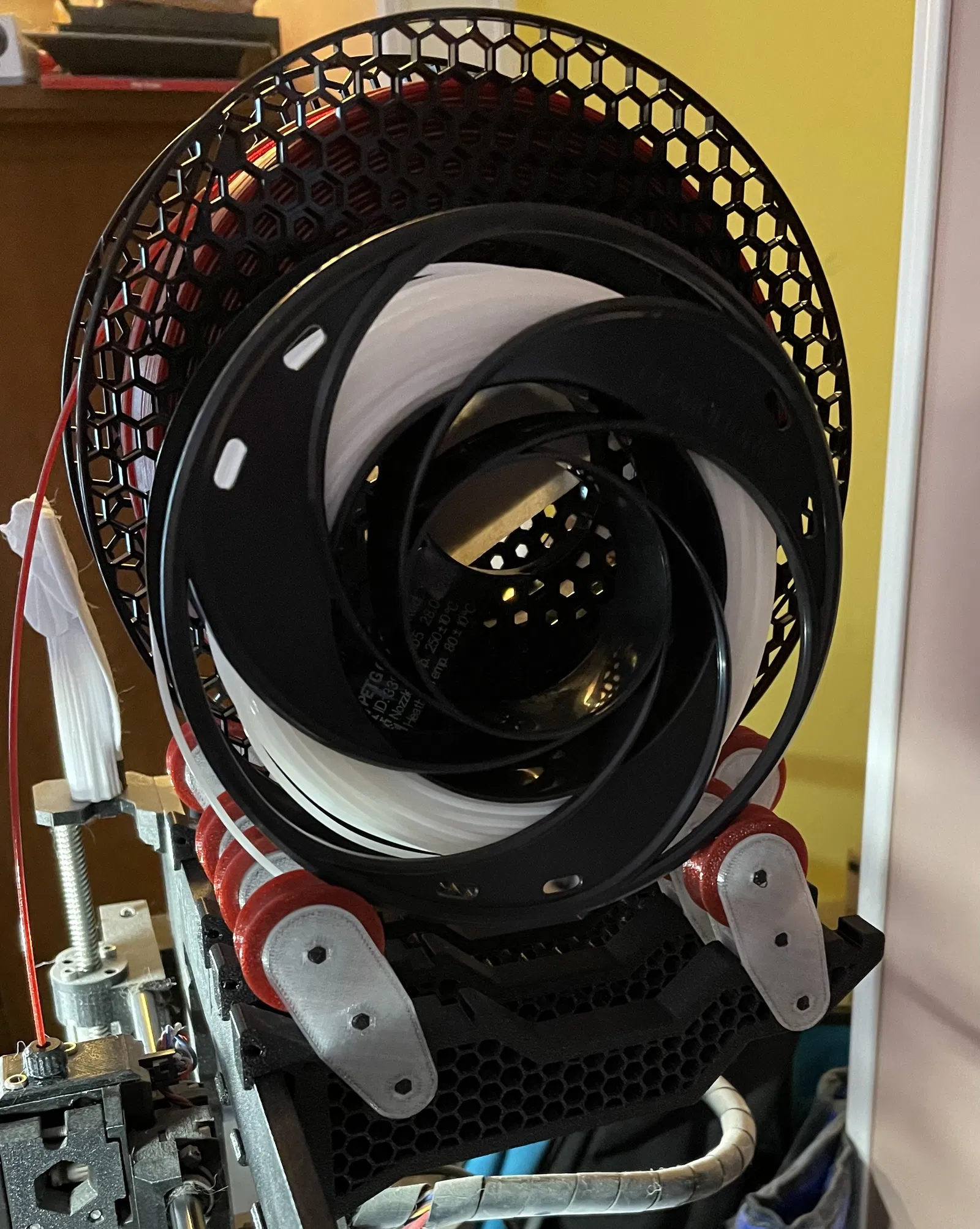

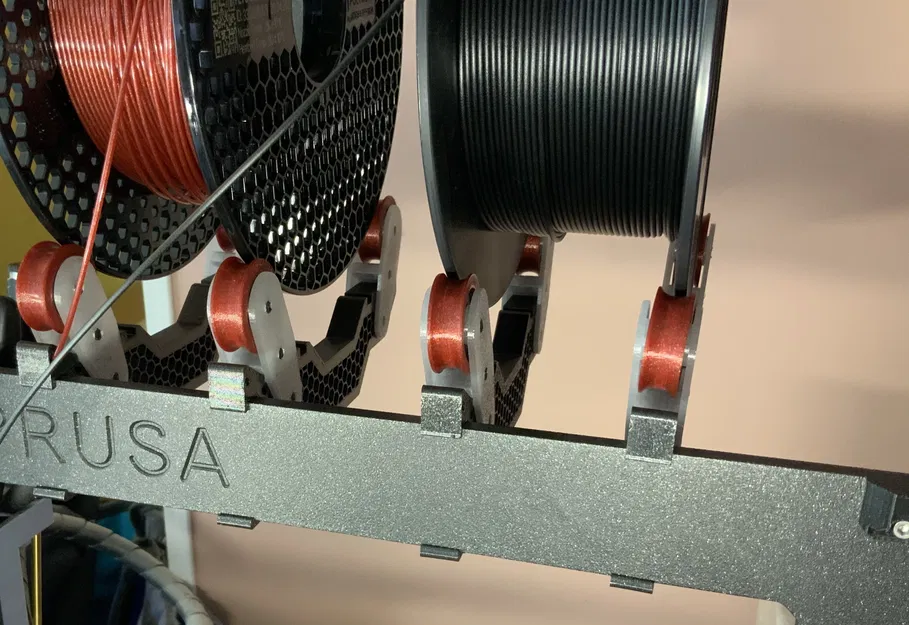

Đặt móc trên của cánh tay lên đỉnh khung máy Prusa. Sau đó nhấn đầu dưới vào khung; bước này cần một chút lực. Sau khi lắp xong, các cánh tay có thể trượt trái-phải để vừa với cuộn nhựa to nhỏ, và bánh xe có thể điều chỉnh trước-sau theo đường kính cuộn nhựa.
