Đường dốc xích dẫn cáp cho Qidi Plus 4

Drag Chain Ramp cho Qidi Plus 4

Cập nhật:

19 tháng 6 năm 2025: Mình vừa tải lên một phiên bản xịn hơn, bám sát các đường nét trên thành máy in và có phần mũi uốn cong giúp xích dẫn cáp (drag chain) chuyển hướng mượt mà hơn khi đi vào đường dốc ở các góc độ khác nhau.

Giới thiệu

Do không ưng ý với mấy mẫu trên mạng nên mình quyết định tự thiết kế luôn :)

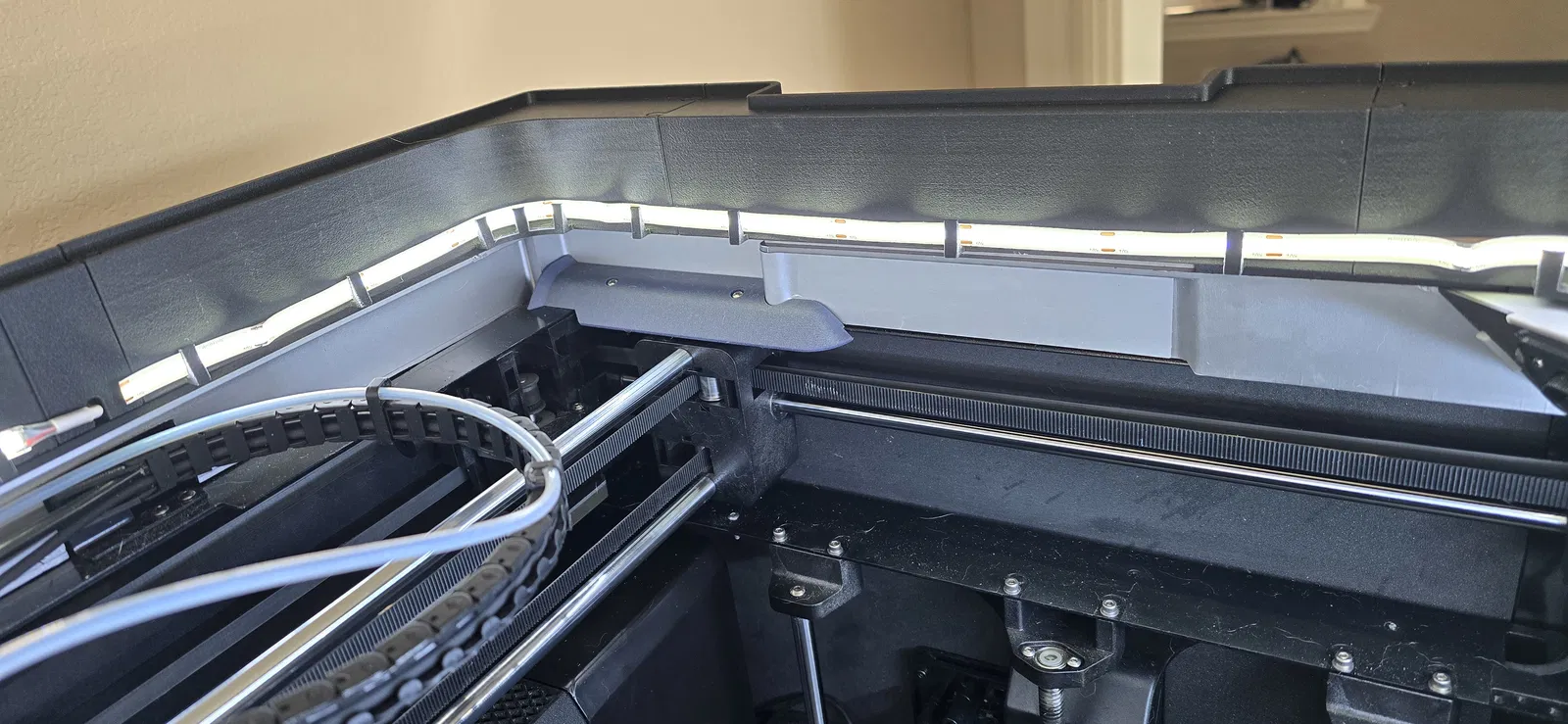

Đây là mẫu đường dốc cho xích dẫn cáp trên Qidi Plus 4, rất dễ in, kích thước chuẩn xác và cực kỳ cứng cáp. Mẫu này được thiết kế để in theo hướng giúp việc leo dốc trơn tru nhất.

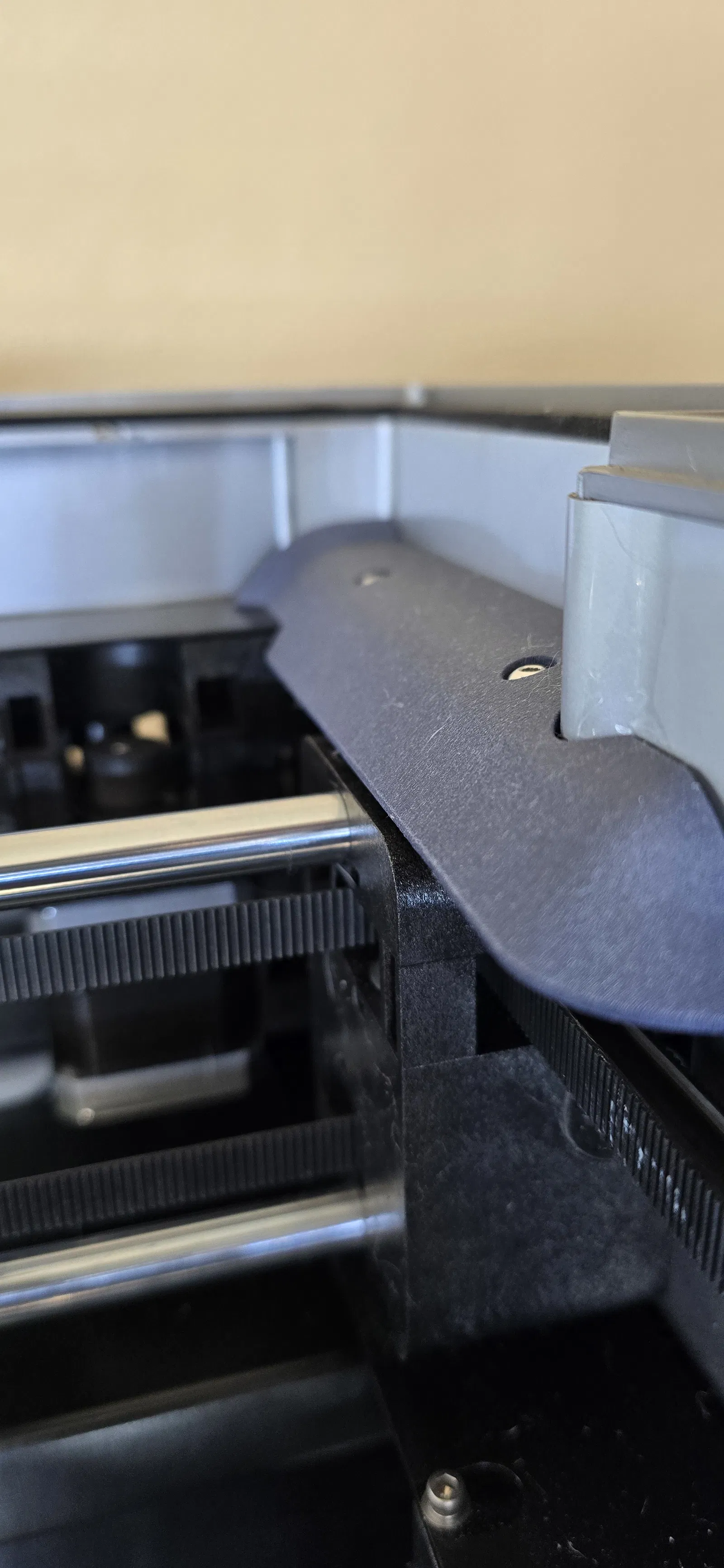

Ngoài ra, mình có thêm các phần lõm để khớp hoàn hảo vào các lỗ có sẵn trên máy Qidi, giúp cố định ốc vít chắc chắn hơn.

Bạn nên in bằng các loại nhựa chịu nhiệt, cài đặt 2-3 walls và 20% rectilinear infill. Tốt nhất là nên dùng trình tạo tường Classic thay vì Arachne để tránh các lỗi in trên những phần vách mỏng. Nên tránh dùng nhựa pha sợi carbon/thủy tinh thô để giảm ma sát lên xích dẫn cáp.

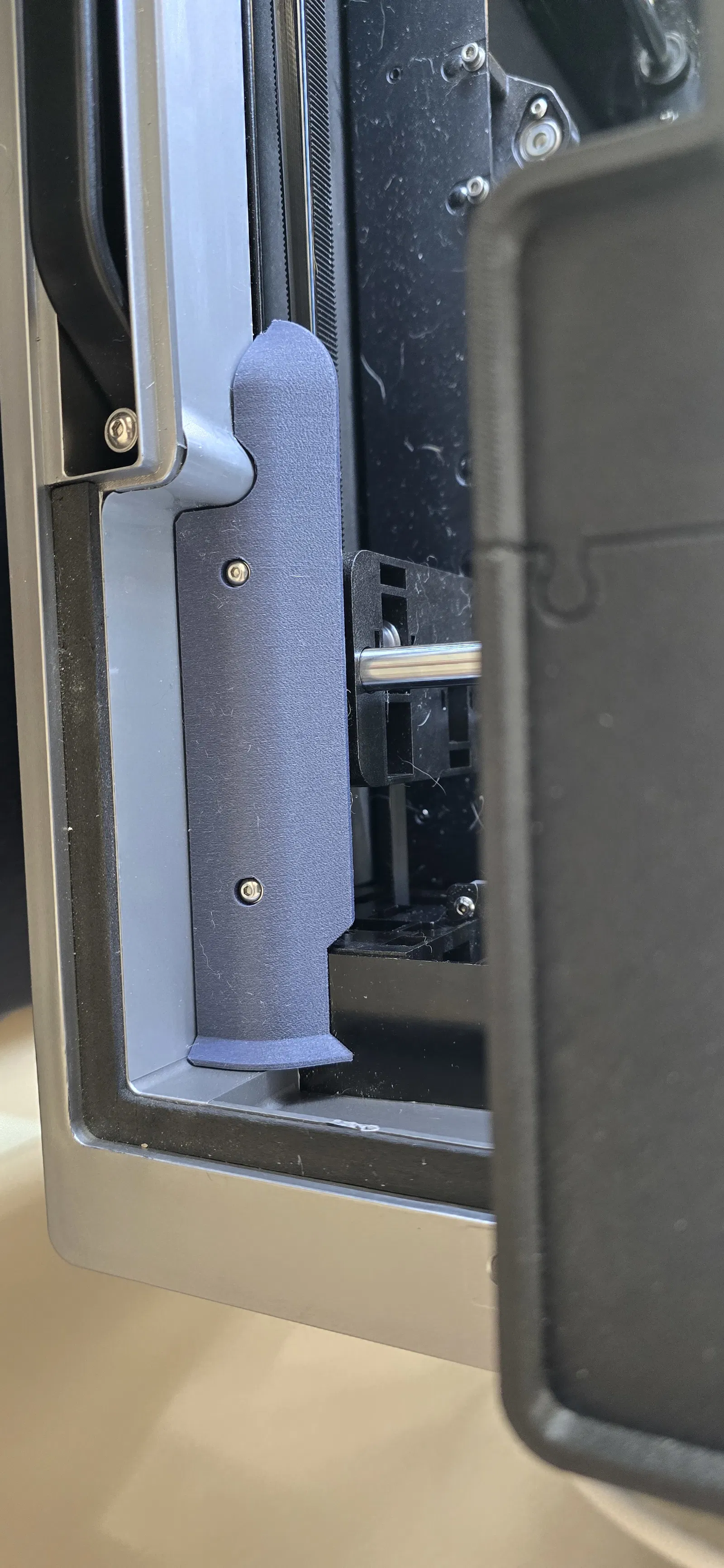

Nên lắp bằng 2 con ốc M3x12mm BHCS kèm theo lông đền M3 để chịu lực tốt hơn.

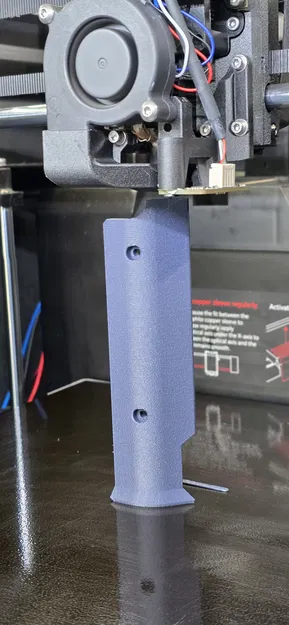

Khi in, hãy đặt đứng mẫu theo chiều từ dưới lên trên. Cách này giúp hướng các đường layer hỗ trợ tốt nhất cho việc di chuyển của xích. Phần đế được mình thiết kế rộng hơn một chút để bám dính tốt trên bàn in.

Trong khi phiên bản đơn giản không cần support, thì với phiên bản xịn hơn do chiều cao lớn hơn, mình đã thêm một điểm support ở giữa để tăng độ ổn định khi in phần đỉnh. Vì vậy, bạn cần bật tính năng support khi in bản này nhé.
