Bộ máy đùn sợi in 3D Original Desktop Filament Extruder MK3S và MK3S+ từ ARTME 3D

Chú ý:

1. Các tệp này dành cho các phiên bản MK3S light, MK3S và MK3S+. Anh chị vui lòng kiểm tra kỹ phần cứng mình đang có nhé!
2. Hãy đọc kỹ và đầy đủ các hướng dẫn này. Anh chị cần tuân thủ các yêu cầu để tránh làm ảnh hưởng đến chức năng của máy đùn.

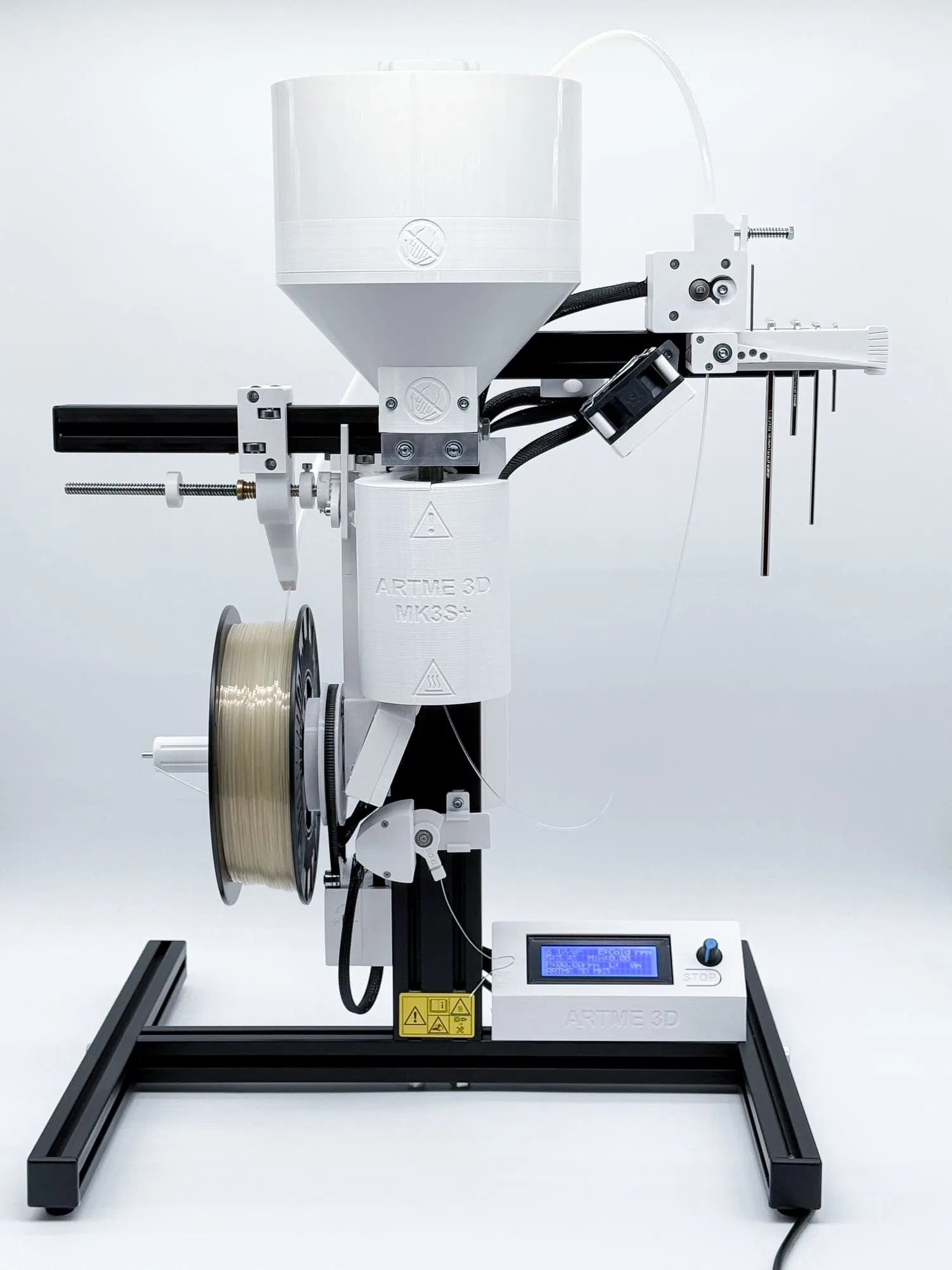

Original Desktop Filament Extruder MK3S và MK3S+ là một bộ kit hoàn chỉnh được chứng nhận thương mại từ ARTME 3D® (Home - ARTME 3D). Bộ kit đã bao gồm tất cả các thành phần cần thiết, bao gồm bộ nguồn với phích cắm phù hợp theo từng quốc gia và bộ điều khiển đa ngôn ngữ. Anh chị chỉ cần in các bộ phận 3D. So với phiên bản MK3 cũ, MK3S và MK3S+ có tốc độ đùn cao hơn, tích hợp thiết bị đo sợi nhựa và tùy chọn sử dụng động cơ bước có hộp số nếu anh chị cần chạy máy 24/7. Đây là dòng máy đùn nhựa thiết kế nhỏ gọn nhưng mạnh mẽ để sản xuất sợi in 3D. Máy sử dụng trục vít đùn bằng thép không gỉ với vùng nén, cho phép xử lý hạt nhựa thương mại và cả nhựa tái chế từ rác thải in 3D. Sợi nhựa thành phẩm được cuộn trực tiếp vào ống. Tất cả gói gọn trong kích thước chỉ 509mm ngang và 406mm sâu.

Thứ tự in và cài đặt:

Vui lòng xem các tệp PDF trong mục “other files” bên dưới. Bảng này liệt kê thứ tự linh kiện tương ứng với trình tự lắp ráp. Tại đó, anh chị cũng sẽ tìm thấy các thông số cài đặt và thông tin bổ sung như cấu trúc hỗ trợ (support) cần thiết hoặc các bộ phận tùy chọn. Các bộ phận đánh dấu PETG chịu tải trọng cơ học và/hoặc nhiệt độ cao khi vận hành, nên bắt buộc phải in bằng nhựa PETG.

Yêu cầu đối với máy in:

Các linh kiện này chỉ dành cho in FDM. Chất lượng in và độ chính xác kích thước phải tốt. Máy in cần được cân chỉnh chuẩn, các trục phải vuông góc với nhau. Z-seam phải mịn, không được tạo lỗ hổng hay nốt sần trên bề mặt, nếu không sẽ ảnh hưởng đến chức năng của linh kiện và tốn công xử lý lại. Bàn in phải có kích thước tối thiểu 200x200mm.

Cách tìm file in:

Tất cả bộ phận in 3D đều có ký hiệu chữ cái duy nhất. Hai chữ cái đầu biểu thị nhóm bộ phận. Ví dụ: ED-B xuất phát từ cụm từ tiếng Anh "Extruder Drive". Phân loại chi tiết các bộ phận cho "Extruder Drive" có trong tệp PDF ở mục “other files” bên dưới.

Chọn màu sắc:

Việc chọn màu tùy thuộc vào sở thích của anh chị. Tuy nhiên, theo kinh nghiệm của tôi thì màu trắng nhìn sang nhất, kết hợp với khung nhôm đen nhìn rất chuyên nghiệp, còn màu sặc sỡ thì trông giống đồ chơi hơn. Lưu ý: bộ phận SO-D phải in bằng màu trắng (loại đục, không xuyên thấu) để đảm bảo chức năng, nhưng bộ phận này đã có sẵn trong bộ kit từ ARTME 3D® rồi.

Thời gian in và lượng vật liệu:

Thời gian in có thể lên đến vài ngày. Anh chị nên chuẩn bị khoảng 2 kg nhựa.

Các linh kiện tùy chọn (Optional):

Anh chị cần chọn file phù hợp với nhu cầu trong các tệp có ghi chú "Option":

Các bộ phận GE-C, GE-F.1 và GE-G.3 có lỗ đường kính 12mm. Khi in FDM, lỗ thường bị co lại nhỏ hơn thiết kế. Do đó, có các biến thể với lỗ lớn hơn 12mm. Đối với máy Prusa, các file có lỗ 12.2mm thường vừa khít. Hãy đảm bảo trục kim loại lắp vào vừa vặn, không quá chật cũng không được quá lỏng. Tốt nhất anh chị nên in thử một đoạn nhỏ để kiểm tra dung sai máy mình.

Bộ phận ED-A cũng có lỗ 12mm. Cần độ lỏng nhất định để trục di chuyển dễ dàng, file 12.3mm thường phù hợp với máy Prusa. Với SH-G, hãy chọn theo đường kính trong của cuộn nhựa anh chị dùng. Với FG-O và FG-P, chọn theo kích thước cuộn nhựa (FG-O cho cuộn 1kg, FG-P cho cuộn 2kg).

Nếu muốn sản xuất sợi 2,85mm, vui lòng xem hướng dẫn bổ sung tại đây.

Nhật ký cập nhật (Change Log): 26.02.2025: Thay đổi linh kiện hộp số (GE-A, GE-B, GE-F.1, GE-F.2, GE-G.1, GE-G.2, GE-M) 02.03.2025: Thêm linh kiện Injection Mode (IM-A), sửa ED-A 04.03.2025: Sửa lỗi ED-A.1 05.03.2025: Thêm ED-I (sàng lọc) 07.03.2025: GE-F.2 + GE-G.3 (tăng độ hở) 08.04.2025 & 28.04.2025: GE-F.1 + GE-G.1 (tăng độ bền) 19.06.2025: SD-A, SD-C, PU-A, PU-B, PU-C, EL-N (nới lỏng dung sai)
