Nắp căng lò xo cho máy in 3D Ender 3

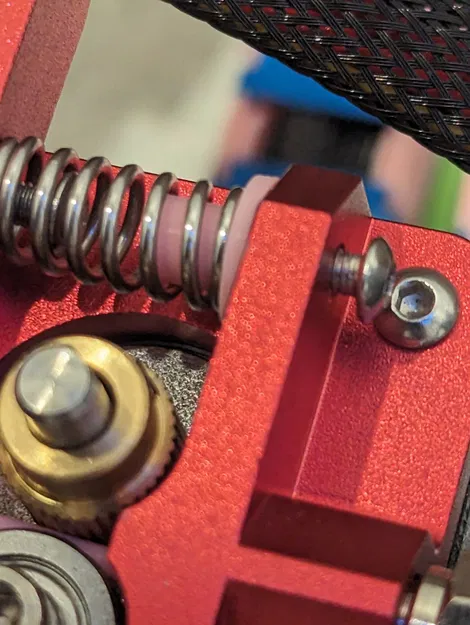

Chiếc extruder toàn kim loại của tôi cho Ender 3 đã đến mà không có cái nắp thép nhỏ cho vít căng lò xo, vì vậy tôi đã làm cái này. Cái nắp có kích thước 10mm x 7mm. Nó có một viền/cơ sở 10mm x 1.5mm, lỗ trục bên trong có kích thước 3mm W x 3.5 mm D và trục bên ngoài có kích thước 7mm H x 5.5mm W để vừa với bên trong lò xo. Điều này để lại một lớp trên dày 3.5mm để chịu áp lực của lò xo lên vít và viền 1.5mm đủ mạnh để chịu áp lực mà không bị gãy hoặc biến dạng. Chiều cao đầy đủ để lại đủ khoảng trống giữa đỉnh của cái nắp và vít khác để vít căng có thể được lắp hoàn toàn nếu cần (nếu bạn cần vít căng được lắp hoàn toàn để có độ căng đúng, bạn có thể gặp phải các vấn đề khác như lò xo yếu).

• In trên Ender 3
• In bằng PLA
• Chiều cao lớp 0.12mm để tăng cường độ bền
• 100% độ đặc để đạt độ bền tối đa
• Không cần hỗ trợ
• Không cần viền

Thiết kế trong tinkerCAD.
