Nắp đậy tháp thủy canh dạng module cho xô 5 gallon - Không cần keo hay ốc vít
Nắp đậy xô và bộ chuyển đổi module trung tâm cho tháp thủy canh, thiết kế lắp ghép chắc chắn không cần keo hay ốc vít. Tương thích với xô IKEA PS FEJÖ và xô 5 gallon tiêu chuẩn. Dễ in, không cần support.
Mô tả
-
20/06/2025 Đã thêm nắp đậy thử nghiệm cho xô 5 gallon. Mình dùng vài mẫu 3D để tham chiếu vì hiện tại không có xô thật. Đường kính trong và ngoài tối đa của các loại xô thử nghiệm được ghi bên dưới phần mô tả. (Mình sẽ sớm cập nhật phiên bản không có thanh đỡ trong nắp sau).
-
20/06/2025 Đã thêm phiên bản khác (v2) của nắp xô 5 gallon với thông số kích thước thành trong hơi khác một chút.
-
21/06/2025 Đã sửa lỗi ở file stl nắp có lỗ luồn dây cáp (hiện là v2.1).
-

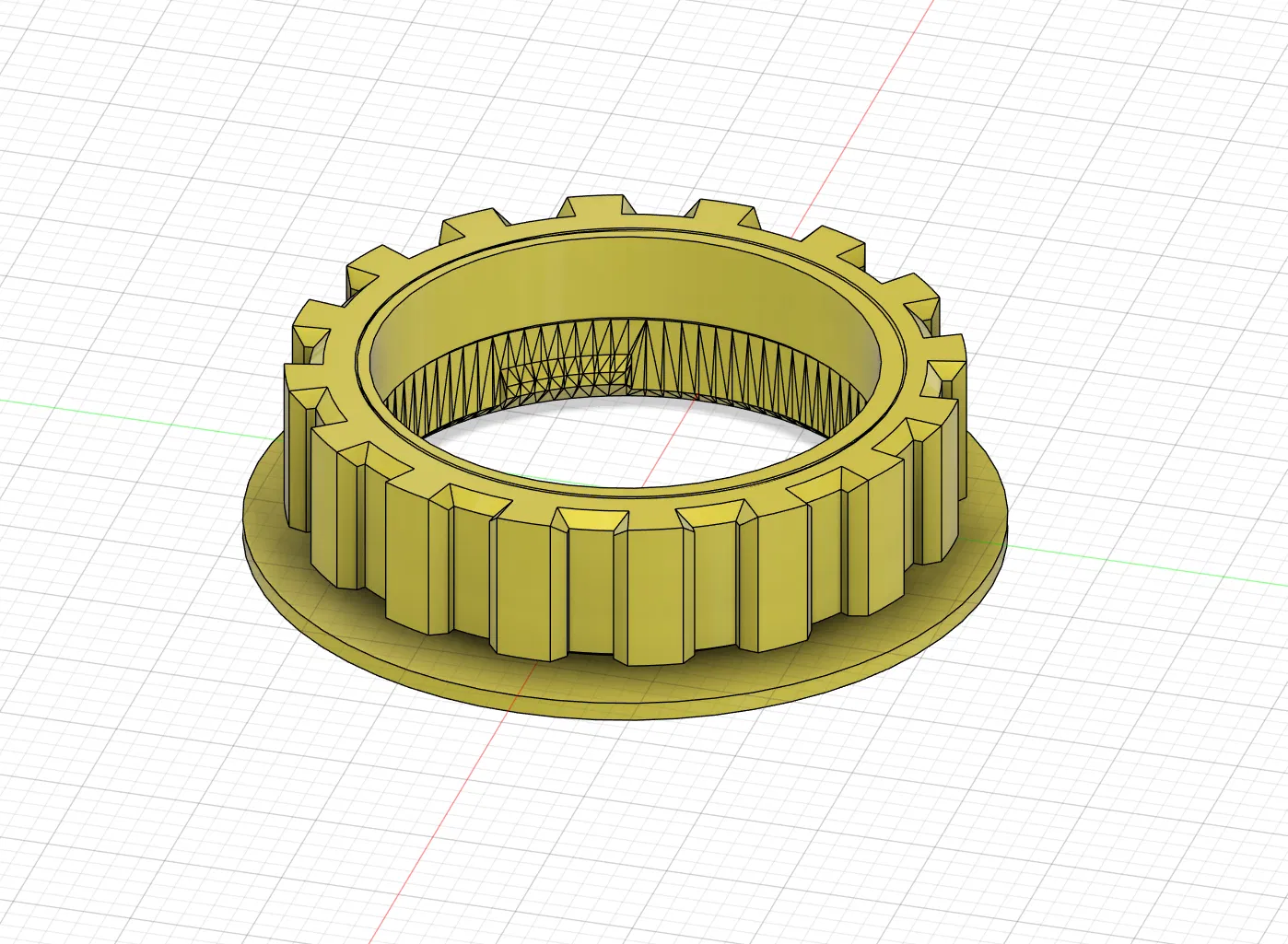

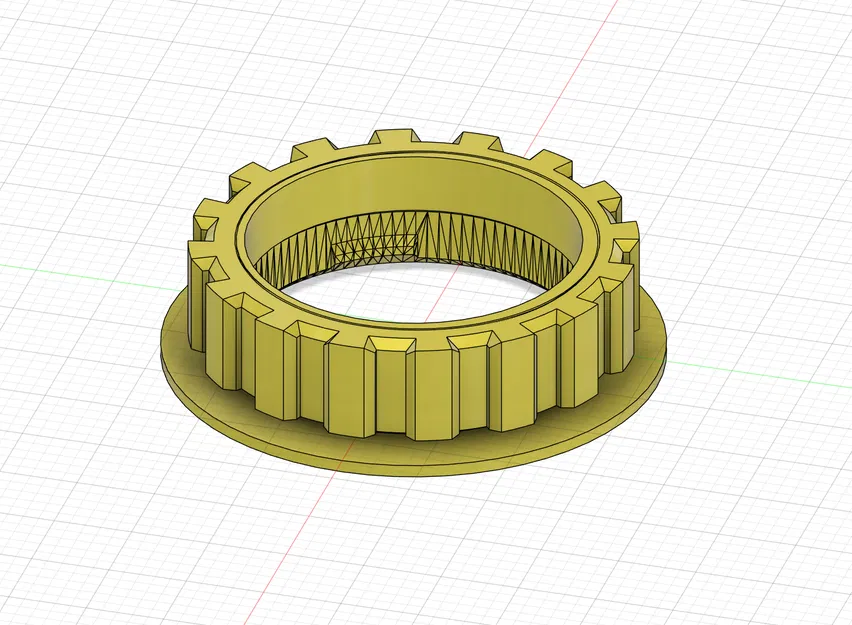

11/12/2025 Đã thay đổi nắp cho phiên bản IKEA để bền hơn về lâu dài (làm các mối nối dài hơn và dày hơn một chút). Thay đổi Module ống trung tâm phần 1 với vòng đệm lớn và chắc chắn hơn để tăng độ ổn định (vẫn tương thích với tất cả các phiên bản nắp).

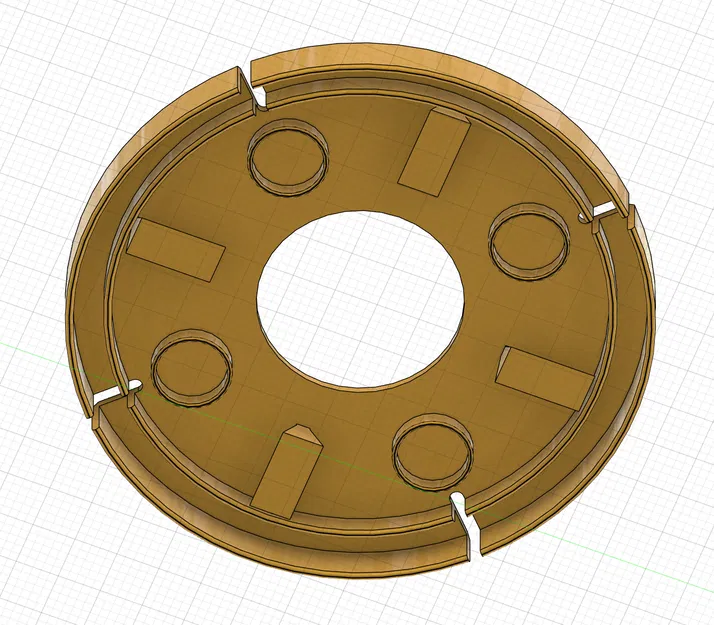

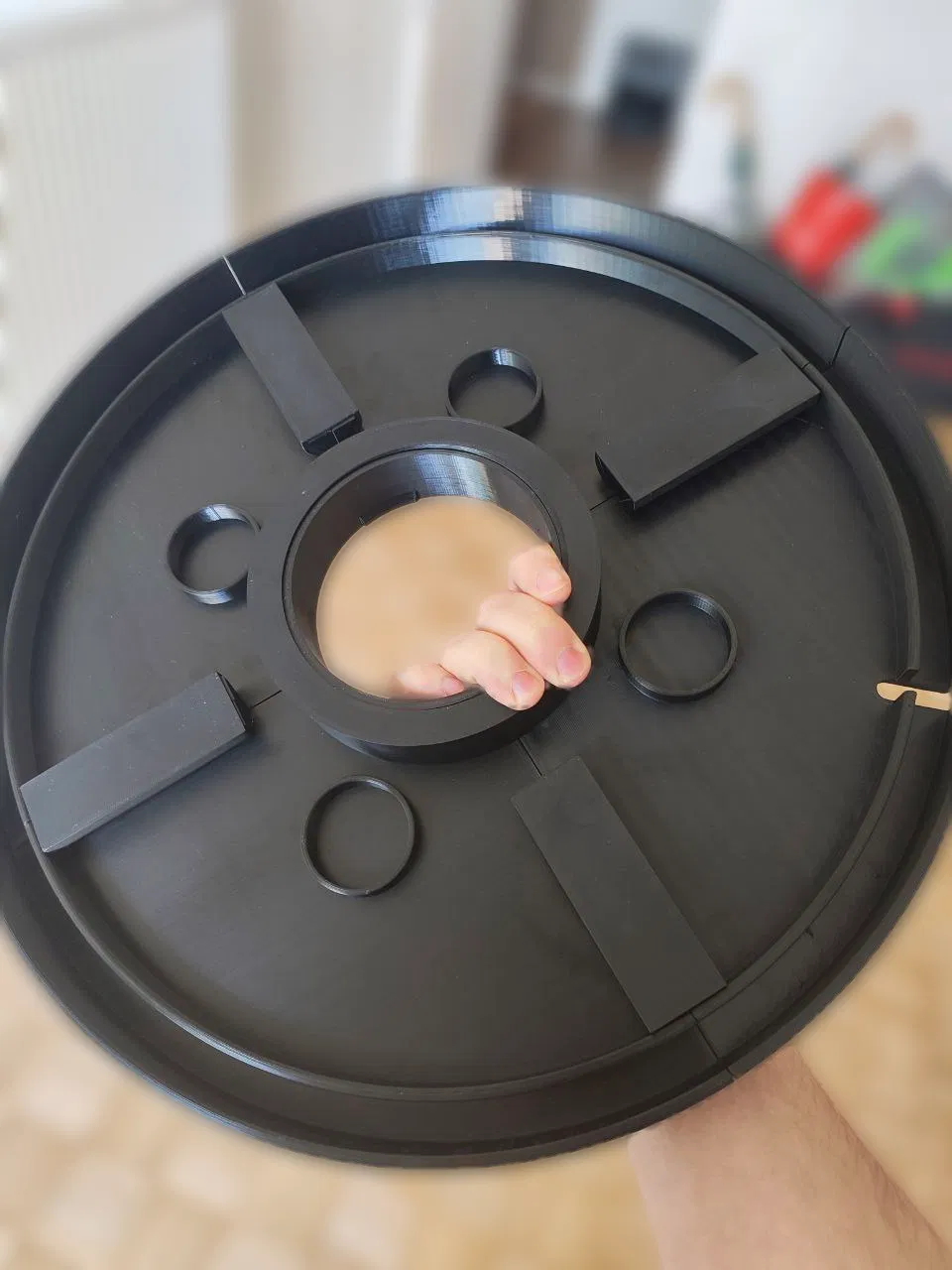

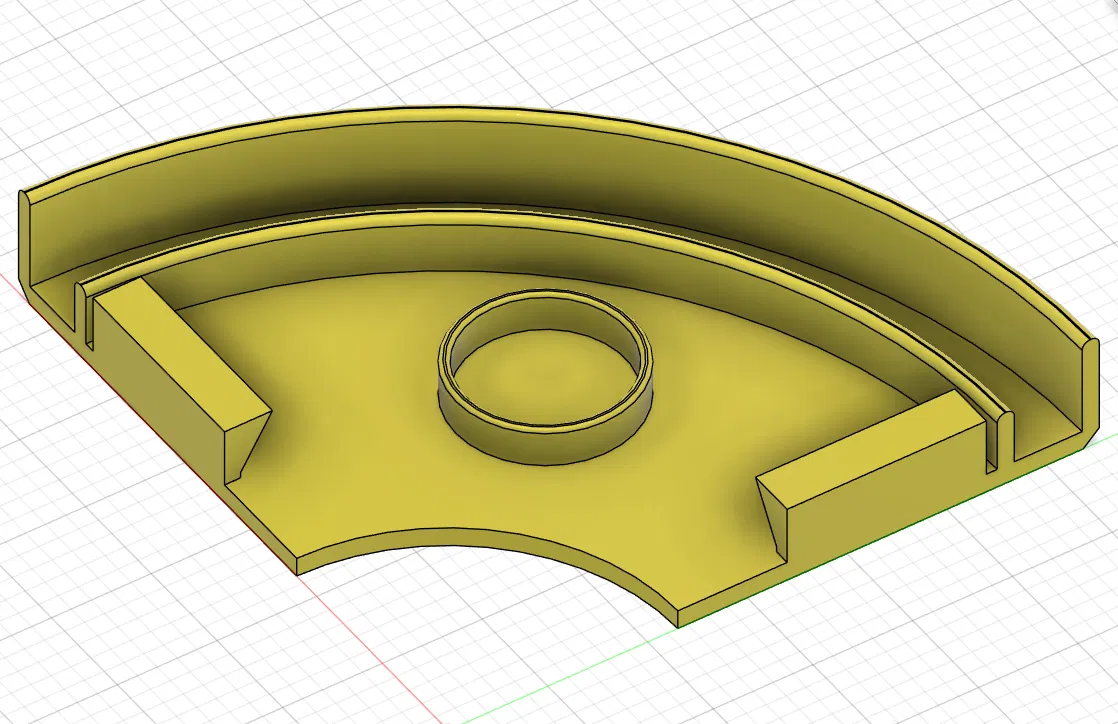

Mình đã cải tiến các phần của nắp và bộ chuyển đổi module để không cần dùng keo hay ốc vít nữa. Mình cũng điều chỉnh kích thước để khớp hơn với xô và thêm các trụ đỡ có thể tùy chỉnh chiều cao giúp mọi thứ ổn định hơn.
Mô hình này phù hợp với hầu hết các máy in. Mình đã thử nghiệm trên Prusa Mk3s, Mk4s và Prusa XL.
Module trung tâm cho các phần khác của tháp cũng sẽ hoạt động với hầu hết các loại nắp khác miễn là có đủ không gian cho vòng đệm.

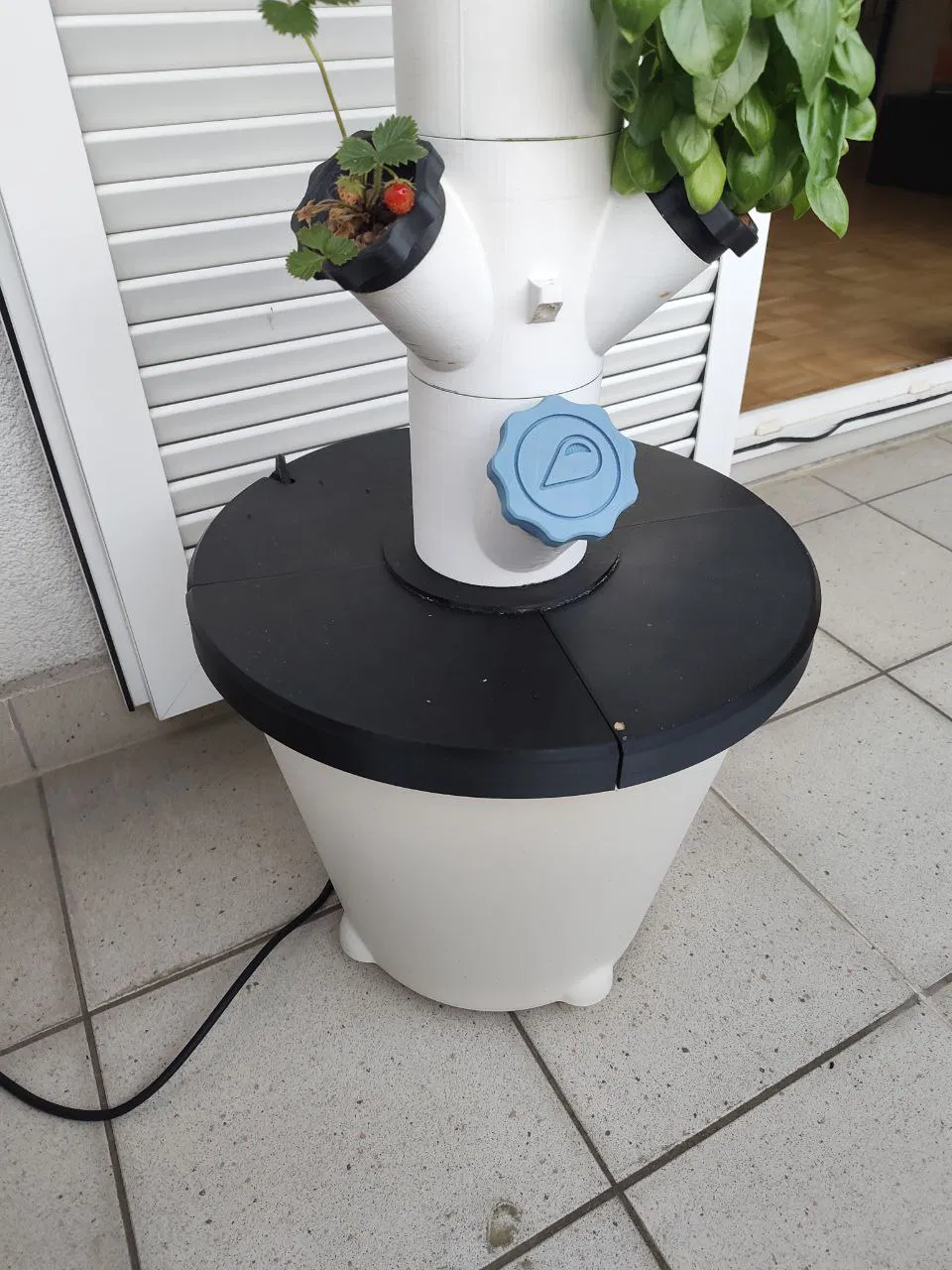

Xô mình dùng là: IKEA PS FEJÖ 32cm
Phiên bản 5 Gallon (chưa thử nghiệm): Mình dùng hai mẫu hơi khác nhau như ảnh ở trên. Đường kính ngoài lớn nhất là (31,5cm/12,4 inch) và đường kính trong nhỏ nhất là (28,9cm/11,37 inch). Bất kỳ kích thước nào nằm trong khoảng này đều sẽ vừa.
Sự khác biệt của nắp xô 5 Gallon: Phiên bản 1: Đường kính ngoài/vành tối đa ~ (315mm) / Đường kính trong tối đa ~ (289mm) Phiên bản 2: Đường kính ngoài/vành tối đa ~ (311,15mm) / Đường kính trong tối đa ~ (285,75mm)
Mình nghĩ các thanh đỡ không thực sự cần thiết ở phiên bản dùng cho xô và có thể sẽ hơi ngắn.
Nếu bạn đã in thử, vui lòng cho mình xin phản hồi để mình cải thiện nhé. Nếu bạn cần kích thước khác, cứ nhắn trong phần bình luận, mình sẽ cố gắng hỗ trợ hết sức. Cảm ơn!
Thông số kỹ thuật/Cài đặt
- Layer height: 0.2mm
- Chất liệu: PETG hoặc ASA cho nhu cầu dùng ngoài trời
- Infill: 15-25%
- Perimeters: 2-3
- Không cần support
Nếu thấy mô hình này hữu ích, hãy để lại like và đánh giá giúp mình nhé ^^. Cảm ơn bạn!
