Bộ tản nhiệt quạt Direct Drive MicroSwiss cho CR10S Pro V2

V2 ĐÃ ĐƯỢC PHÁT HÀNH

Lưu ý: Điều này sẽ KHÔNG phù hợp với đầu nóng mô hình Ender chút nào.

Chỉ mô hình CR10S Pro từ MicroSwiss. (https://store.micro-swiss.com/collections/all-metal-hotend-kits/products/all-metal-hotend-kit-for-cr-10-pro)

Công việc này là sản phẩm của sự thất vọng và mồ hôi, vì đồng nghiệp ...Thingiversian ?!? @Mangusman07 và tôi đều nhận thấy rằng sau khi mua một giải pháp extruder trực tiếp hoàn chỉnh và đầu nóng hoàn toàn bằng kim loại từ nhà cung cấp đã đề cập ở trên, họ đã không cung cấp chi tiết cuối cùng làm cho hệ thống hoàn chỉnh...một giải pháp vỏ quạt.

Để lại cho chính mình tìm kiếm giải pháp trên mạng, (rõ ràng chúng tôi không phải là những người đầu tiên sở hữu CR10S Pro V2 mua sản phẩm này...đúng không?!?)

sau khi in ba mô hình khác nhau mà không vừa với thiết lập của tôi, tôi đã chán nản.

Vì vậy, tôi đã tìm kiếm trên Google các mô hình CAD của các bộ phận OEM và tôi đã khởi động thước kẹp...chỉnh sửa một số bộ phận tốt nhất của những giải pháp hoạt động gần nhất mà tôi có thể tìm thấy.

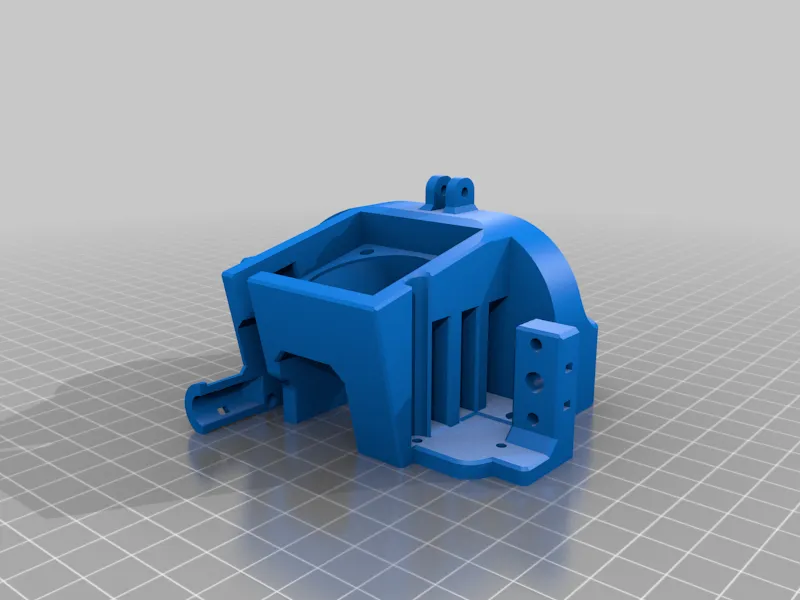

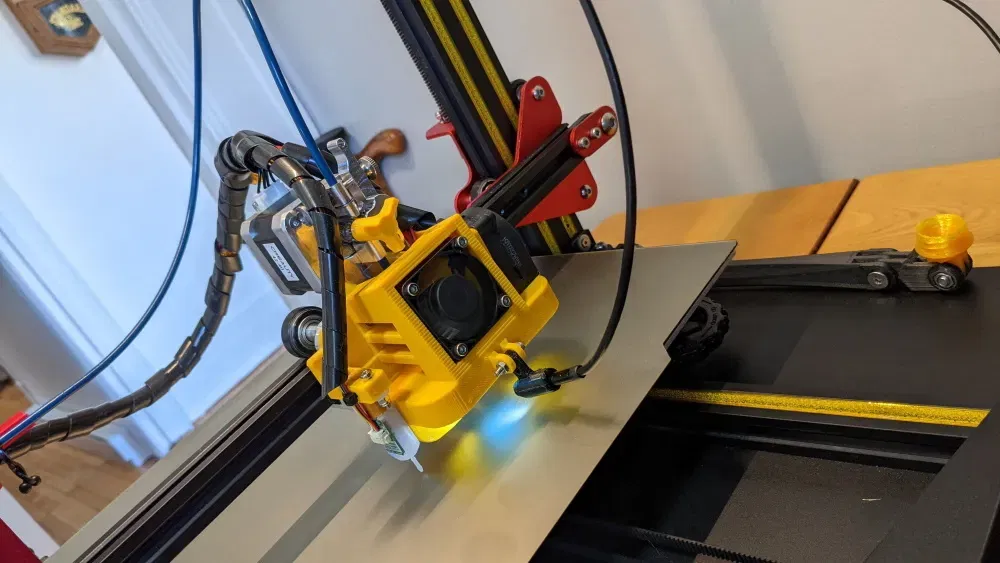

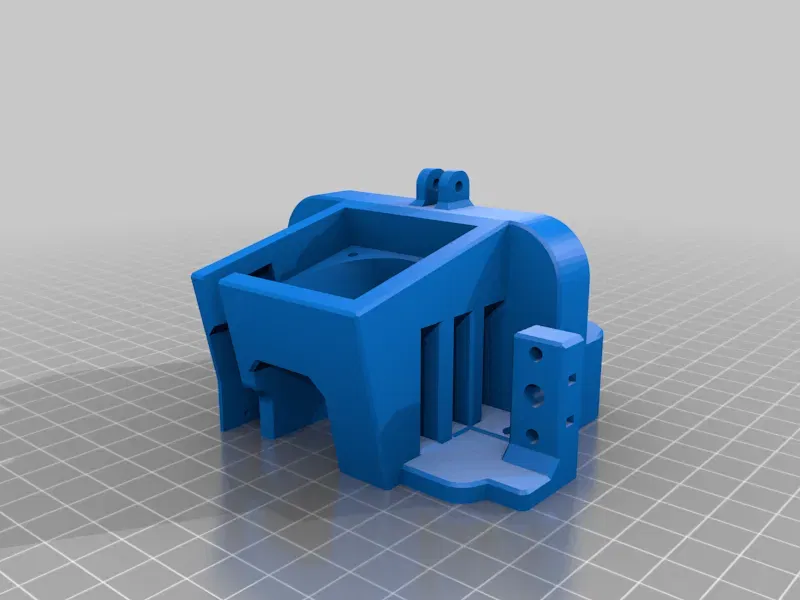

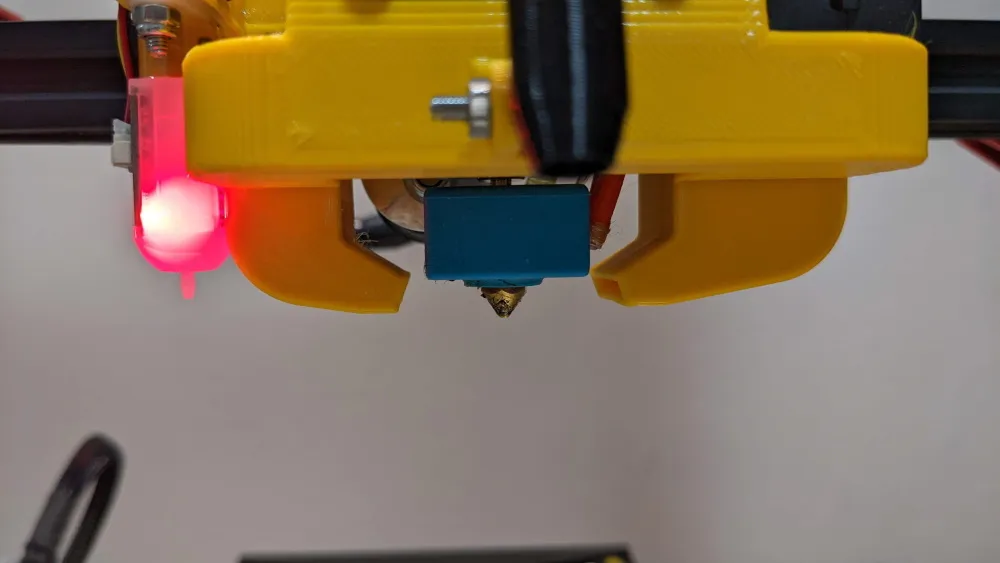

Hãy xem giải pháp thứ hai đang hoạt động cho quạt gốc OEM Creality/MicroSwiss CR10S PRO V2 Super Stock và giải pháp lắp đặt BLT cho đầu nóng hoàn toàn bằng kim loại với các tính năng sau:

• hoạt động với quạt OEM gốc
• Thiết kế cho các chèn ren nhiệt M3
• thiết kế cho đầu nóng hoàn toàn bằng kim loại CR10S Pro của MicroSwiss (chiều dài là yếu tố quan trọng ở đây, không hàng giả, không phiên bản Ender)

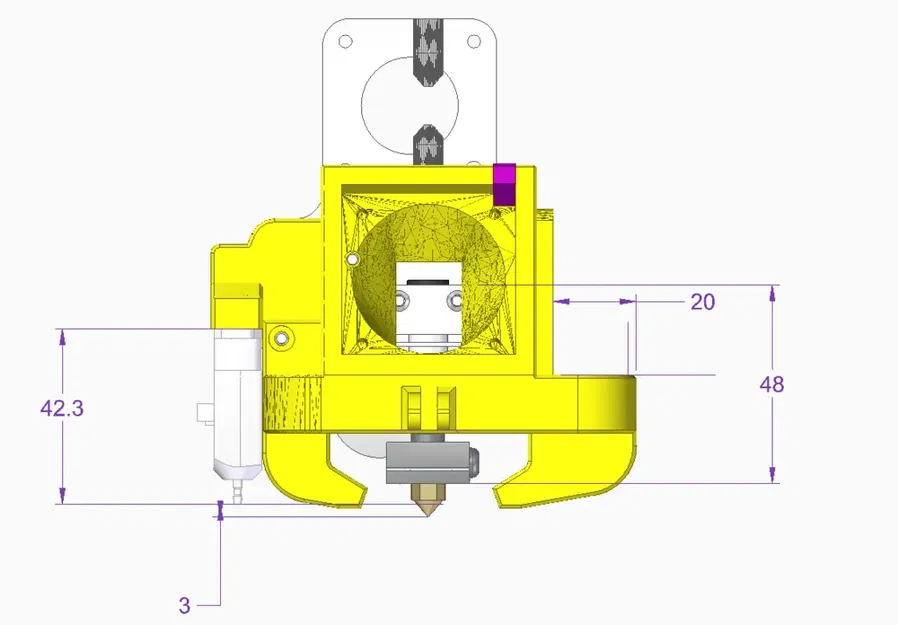

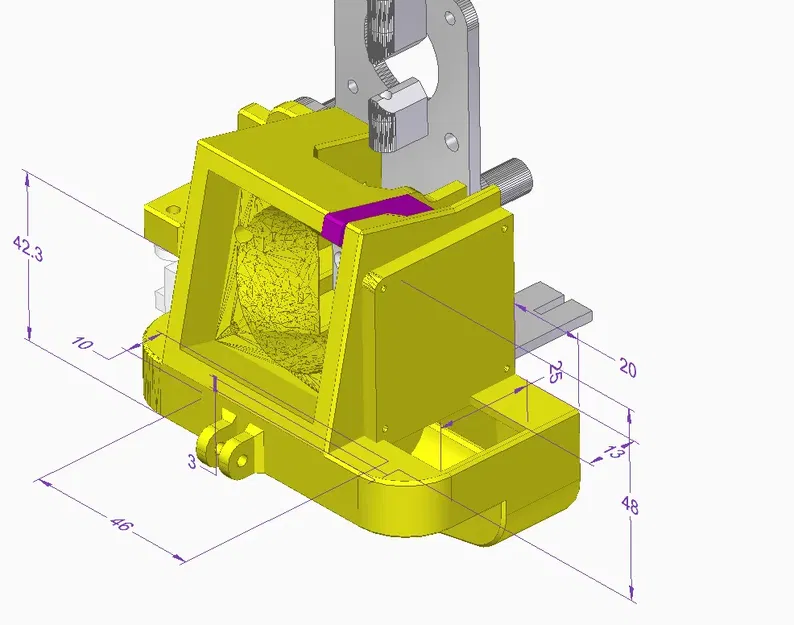

• lắp đặt BLTouch ở độ cao chân 3mm đúng từ đầu vòi
• ống dẫn đôi cho luồng không khí tốt hơn

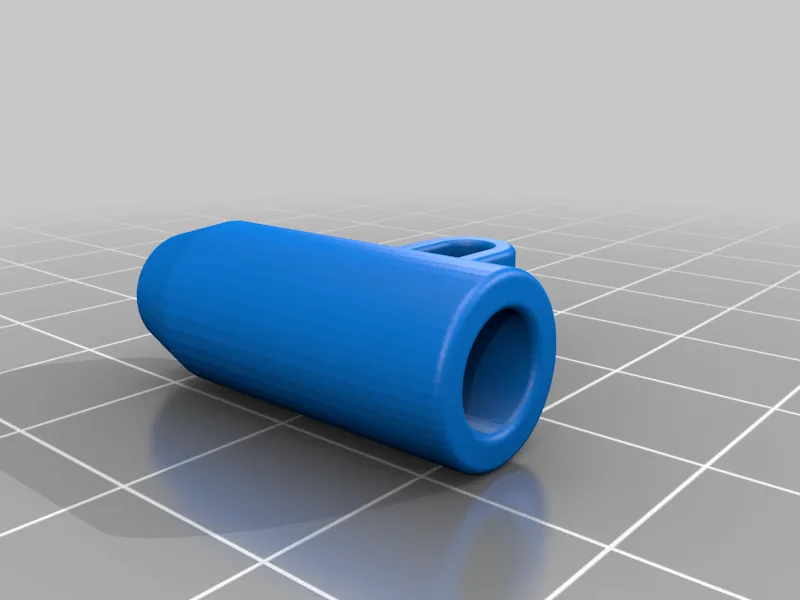

• giá đỡ đầu dò nội soi cho camera 6mm
• vị trí lỗ lắp đúng
• cấu trúc monolithic một khối

Lưu ý:

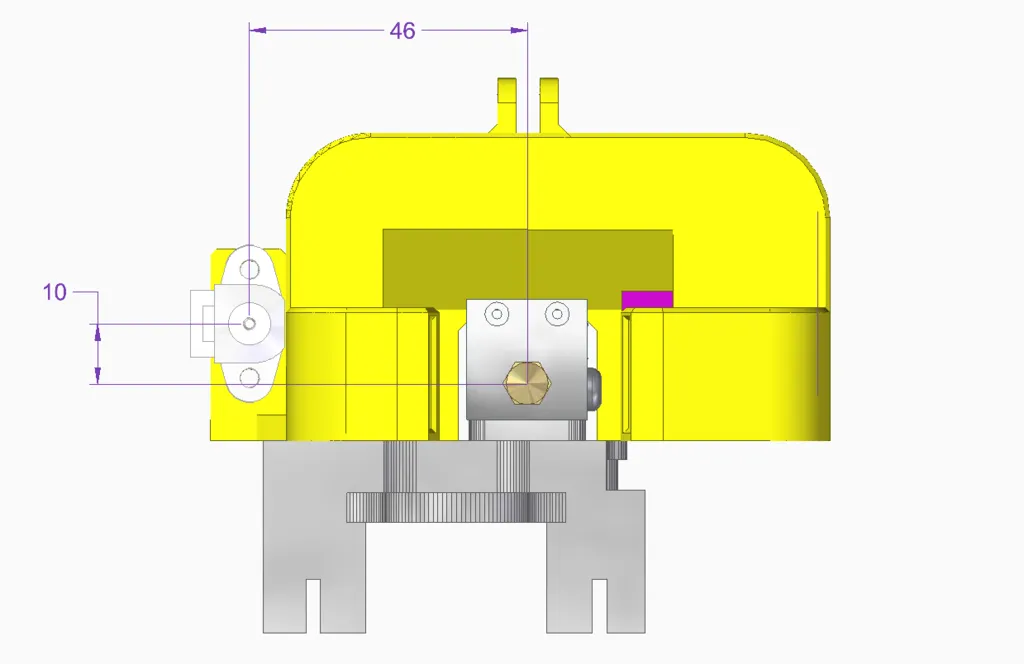

Khe hở cho Đầu dò BLTouch: X= -46.00 Y= -10.00

KHE HỞ Z-PROBE ĐƯỢC XÁC ĐỊNH BỞI PHẦN MỀM

Đây là khe hở từ điểm chuyển mạch của đầu dò đến đầu vòi.

MỌI cài đặt máy in (và đầu dò) đều khác nhau. Vì vậy, khi bạn căn chỉnh giường; về vị trí Z; sau đó chạy một lưới mức, nó sẽ được hệ thống tính toán.

Cảm ơn lớn đến tất cả những người đã đến trước, nếu không thì đây sẽ là một nhiệm vụ khó khăn hơn rất nhiều:

SATSANA Ender 3 Remix cho Micro - Swiss Direct Drive + BLtouch của Juanolo trên Thingiverse: https://www.thingiverse.com/thing:4408571

SATSANA Ender 3 Remix cho Micro - Swiss Direct + BLtouch + giá đỡ nội soi của Suidog trên Thingiverse: https://www.thingiverse.com/thing:4769804 CR10S Pro V2 ống dẫn Satsana cho Micro Swiss Direct Drive của AstroRyan trên Thingiverse: https://www.thingiverse.com/thing:4893486

Micro Swiss Direct Drive của madbuda trên Thingiverse: https://www.thingiverse.com/thing:4170190

**Một số tệp STL được bao gồm ở đây chỉ để hoàn chỉnh, vui lòng xem các thiết kế gốc để biết thêm chi tiết.

Tôi cung cấp thiết kế này như một điểm khởi đầu, với V2 đã được thực hiện. Điều này nên cho phép bất kỳ ai vừa mua một bộ mới có thể ít nhất khởi động và hoạt động nhanh hơn.

Sẽ sớm được thêm vào:

• định tuyến cáp và điểm gắn
• ống dẫn/luồng không khí được chỉnh sửa và tối ưu hóa
• lỗ gắn thay thế
• trọng lượng nhẹ hơn

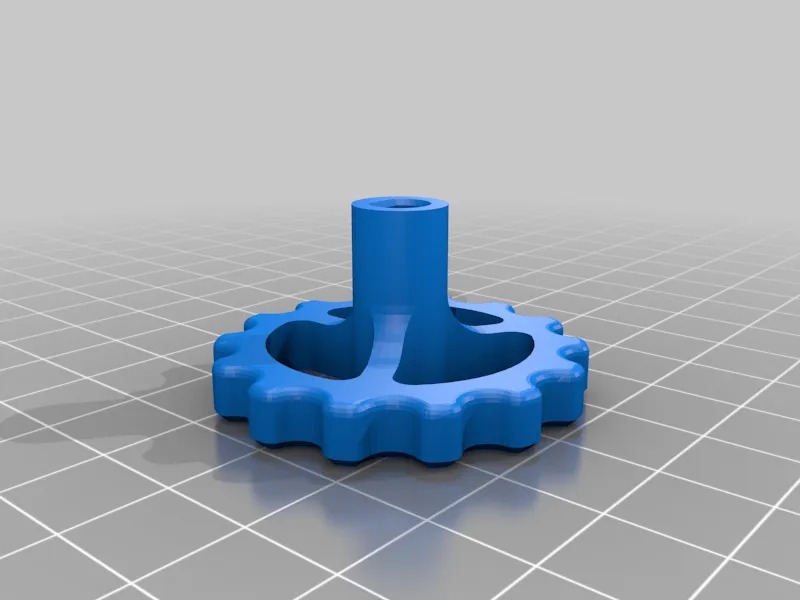

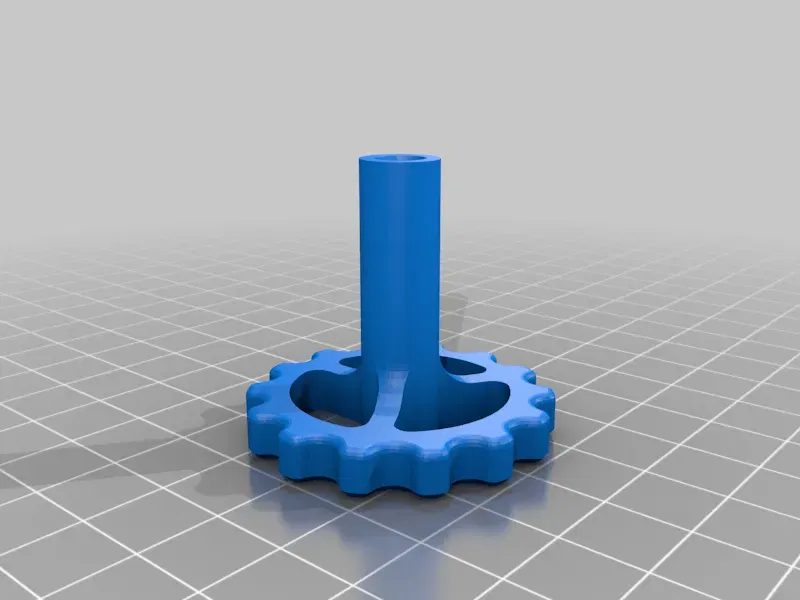

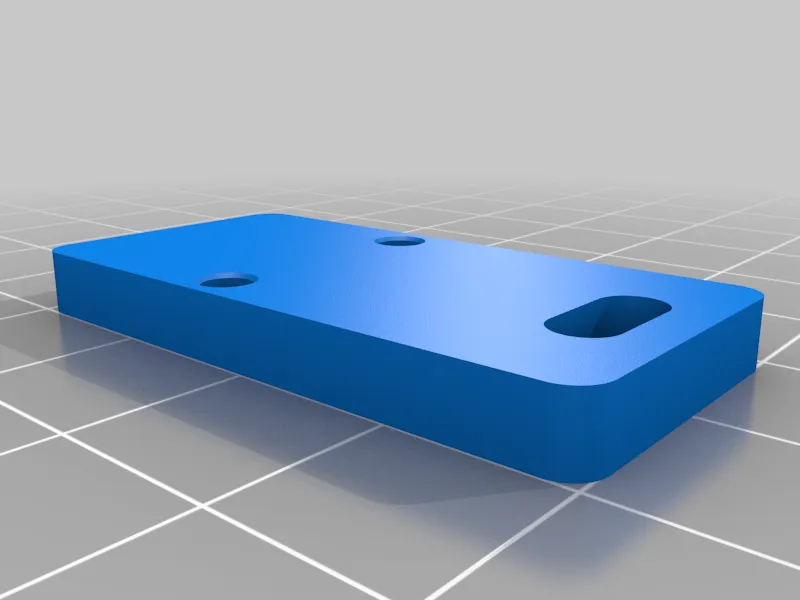

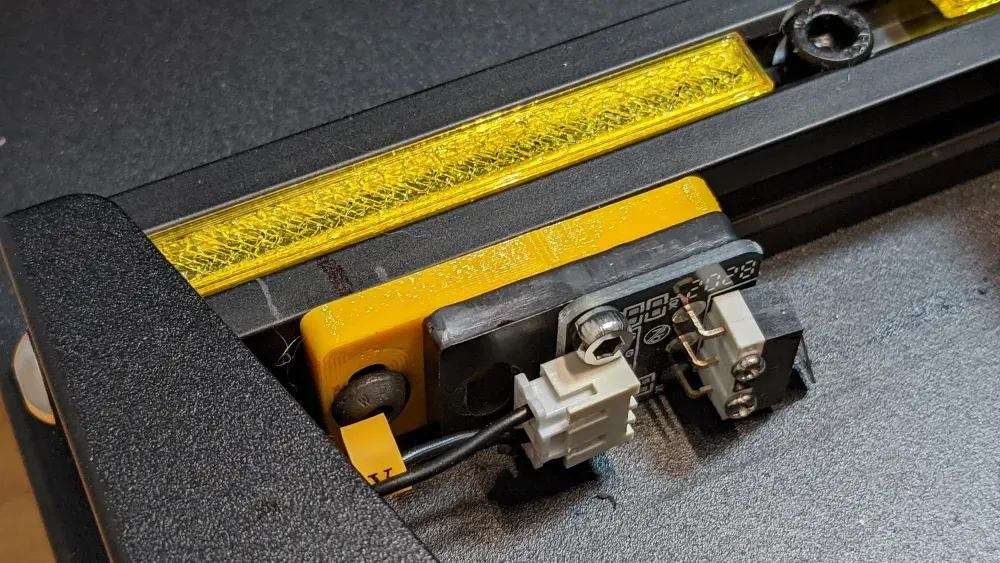

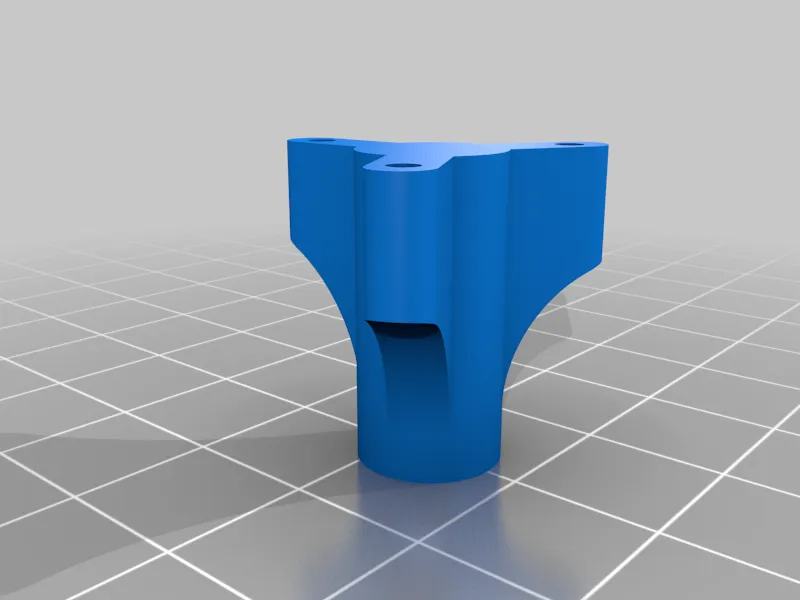

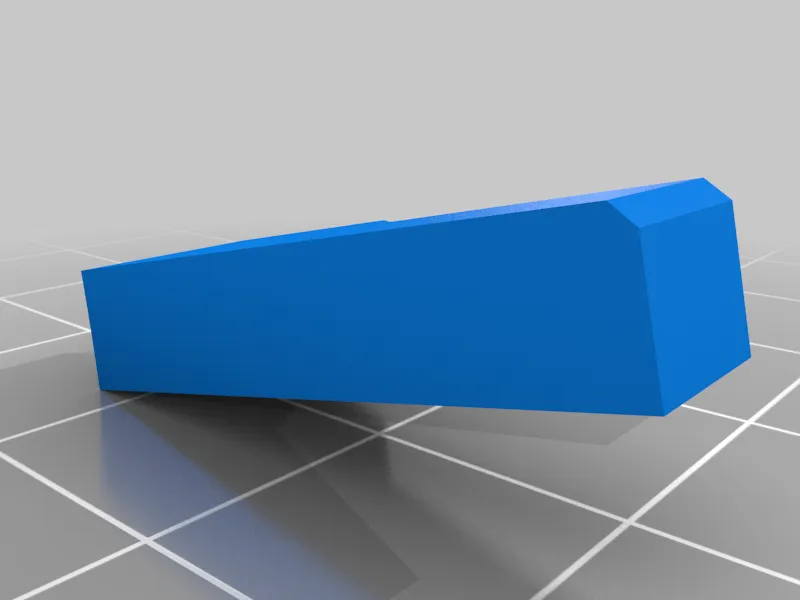

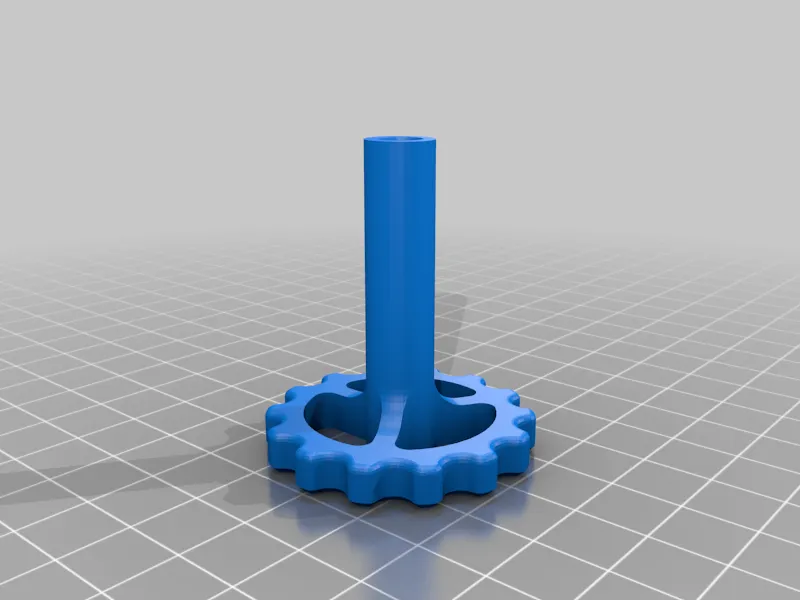

PS. cũng có một vài món quà ở đây, như núm điều chỉnh extruder có nhiều hương vị khác nhau, và một tấm mở rộng điểm dừng Y cho những ai không biết khi nào nên dừng lại. (Tôi cảm thấy rằng MicroSwiss nên đã cho chúng tôi biết trước về điểm dừng)

Và cho những ai sử dụng CAD, hãy tận hưởng các tệp STEP.

Chúc mừng

Nhớ, #dontbeahonda

Cài đặt in ấn

Thương hiệu máy in:

Creality

Máy in:

CR10S PRO

Giá đỡ:

Không

Hỗ trợ:

Không

Độ phân giải:

.20

Đổ đầy:

100

Vật liệu: Nefilatek PETG

Hãy điên cuồng, tôi thích Mango
