Mô hình T-rex 200% - Đã sửa lỗi, tối ưu support và nâng cấp hộp sọ

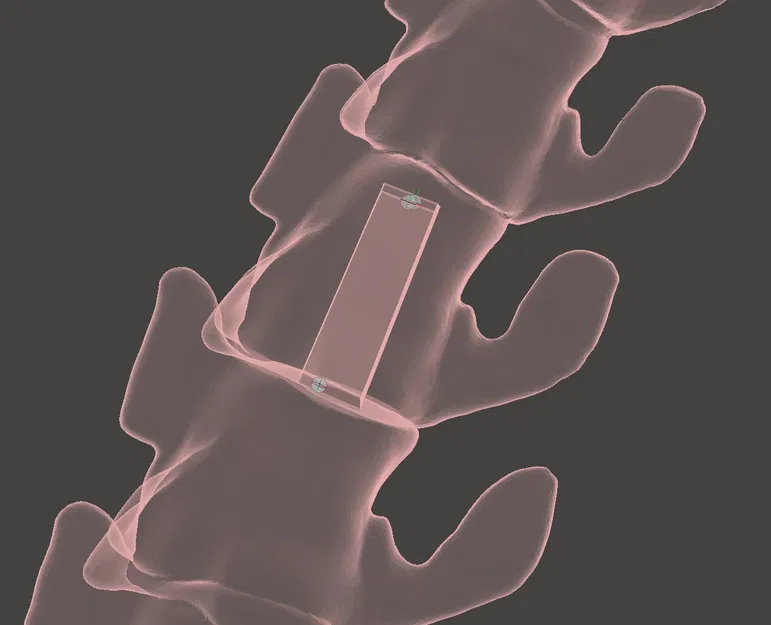

Đang trong quá trình hoàn thiện… phần xương bả vai cần được chỉnh sửa để lắp ráp không cần keo. Đang trong quá trình hoàn thiện… chỉnh sửa lại chốt giữa đốt sống lưng A và B. Đang trong quá trình hoàn thiện…

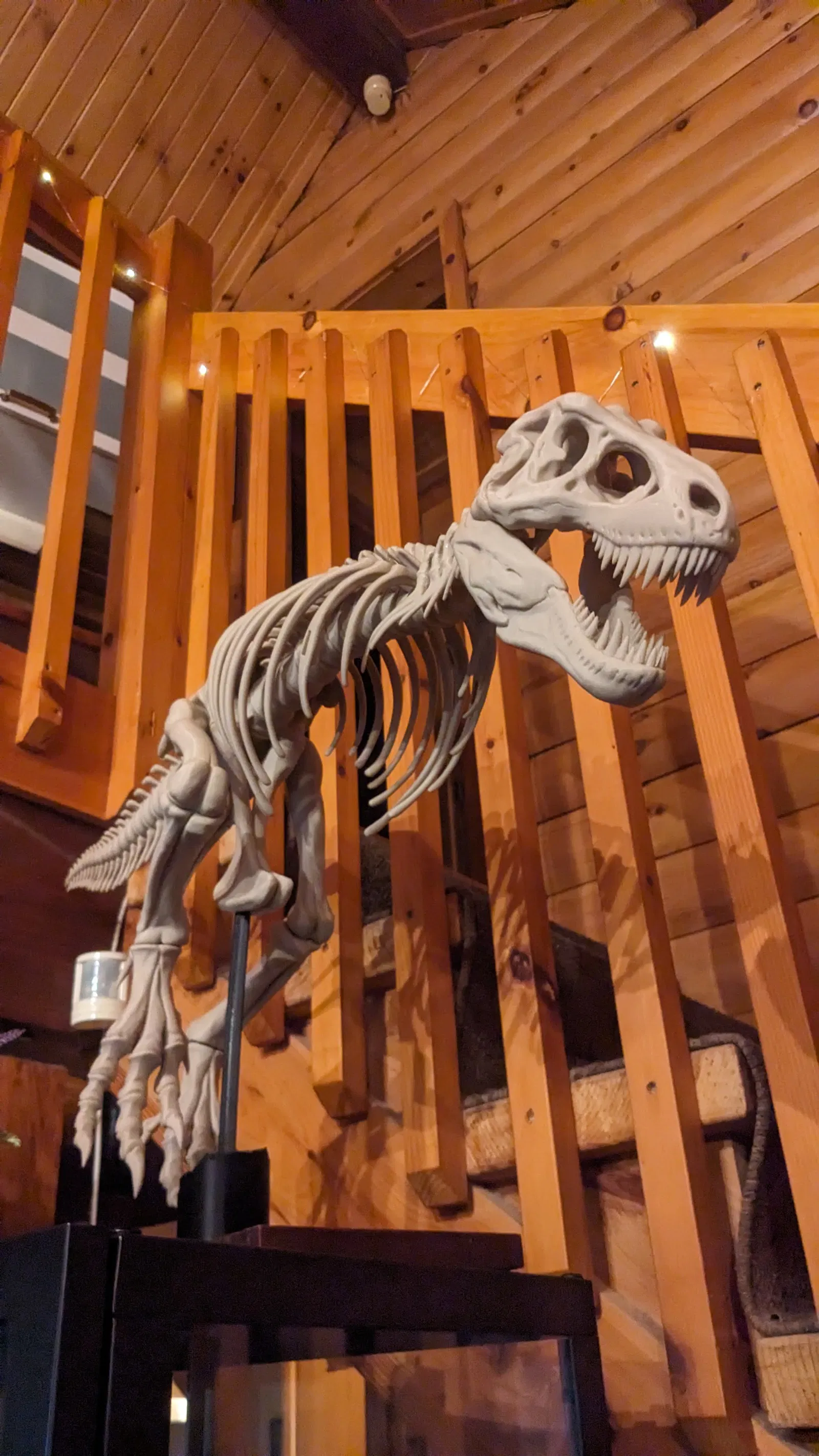

Mục tiêu của mình: Hoàn thiện mô hình T-rex ở tỉ lệ 200% một cách hoàn hảo. Lắp ráp không cần dùng keo.

Bạn hãy mở file 3mf dưới dạng project để tải các cấu hình tùy chỉnh bao gồm: Cấu hình in cho sợi nhựa eSun PLA+ màu Bone White Hướng in và phần support tùy chỉnh Nó hoàn toàn vừa vặn với bàn in 220mm³ của Flashforge AD5M**.

Các thay đổi:

Phần ngực

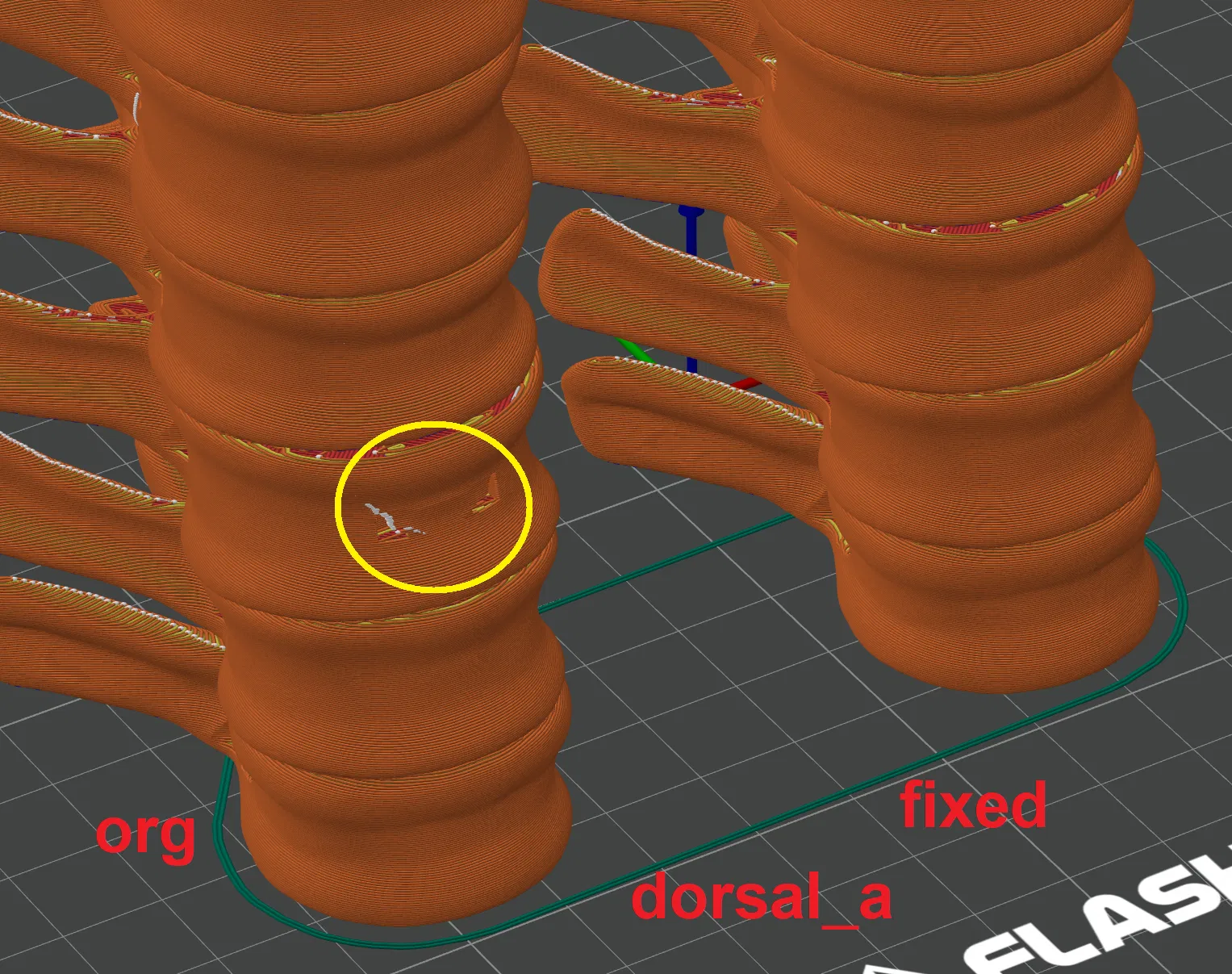

• dorsal_a đã được sửa lỗi, không còn bị thủng lỗ ở thành ngoài.

Phần đuôi

• Độ dung sai của tail_d đã được điều chỉnh cho tỉ lệ 200%, không cần dùng keo.

Phần đầu

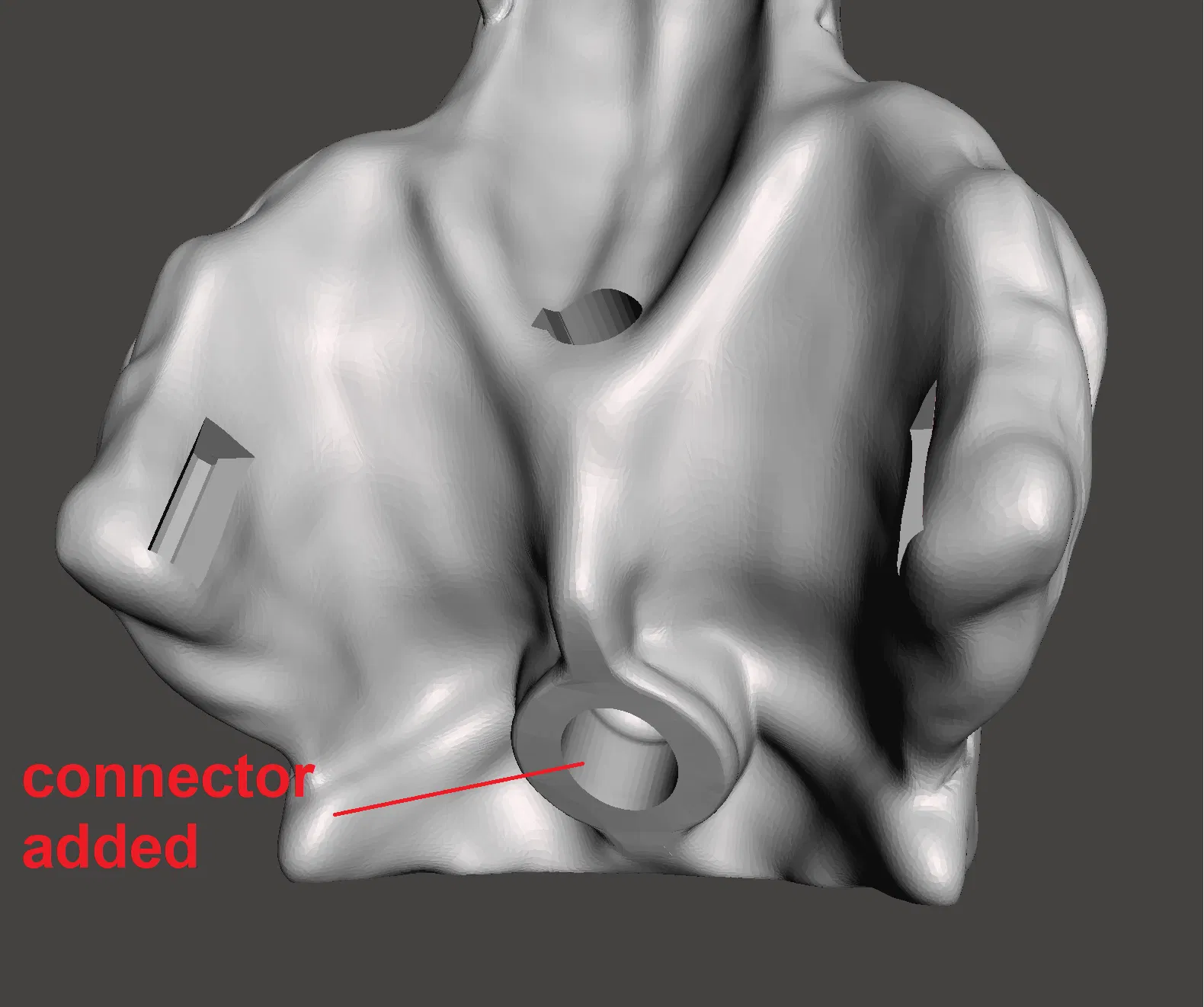

• Đã thêm khe kết nối vào hộp sọ chi tiết cao để có thể lắp chung với bộ xương hoàn chỉnh thay vì chỉ đứng độc lập, có kèm cả bản có lỗ và không lỗ.

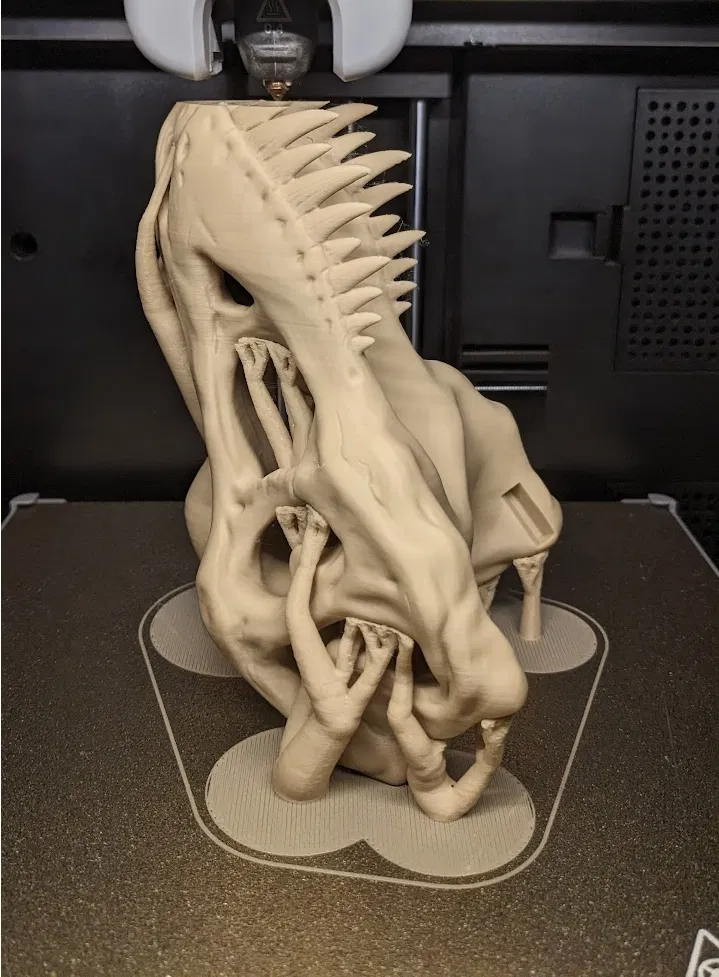

Bạn hãy thử xem nhé, có thể bạn sẽ thích mẫu đầu & hàm có độ chi tiết cao hơn vì các chi tiết này sẽ hiện rõ nét ở tỉ lệ 200%.

Ngoài ra, phiên bản chi tiết cao có phần khớp hàm tốt hơn nhiều, mình thấy hàm của phiên bản thường bị lỏng, nếu không dán keo thì rất dễ bị rơi.

Các chốt (Pins)

• Đã chỉnh dung sai cho tỉ lệ 200%
• Phần chỉnh sửa đuôi của TOPEdesigns cần dùng loại chốt khác, nên bạn hãy kiểm tra file "Tail B to C clip TOPEdesigns.3mf" (cách lắp: mặt phẳng hướng về phía bên phải của đuôi) *Mình có thể sửa phần đuôi nhưng thay vào đó chỉ tạo một cái chốt vì mình đã in phần đuôi rồi.

Phần đế

• Mình không muốn tốn quá nhiều nhựa cho toàn bộ tảng đá làm đế, nên mình chỉ cắt một khối trụ 60mm để cắm vào một tấm ván gỗ ép nặng.
• Hãy khoan các lỗ 60mm trên tấm ván gỗ, cách nhau 145mm.
• Bạn có thể điều chỉnh khoảng cách (±30mm) nếu muốn thay đổi tư thế/góc độ của mô hình.

*Mô hình này bị nặng về phía trước, hai điểm neo không giữ thăng bằng tốt lắm, đặc biệt là ở tỉ lệ 200% nó có xu hướng bị xệ xuống. Vì vậy, bạn có thể muốn in phần đầu có lỗ từ phiên bản đứng độc lập và thêm support cho phần đầu. (bạn sẽ cần tự chế phần giá đỡ và thanh chống cho đầu vì mình chưa thêm nó vào file)

**Máy in của mình có chiều cao 220mm, nên mình đã phải cắt tỉa bớt phần đầu chốt của chi tiết hip_top. Mình nghĩ nó không ảnh hưởng gì đến độ chắc chắn của khớp nối.
