U.Design - Khung nâng Creality K1 cho nắp kính tùy chỉnh hoặc nắp zin

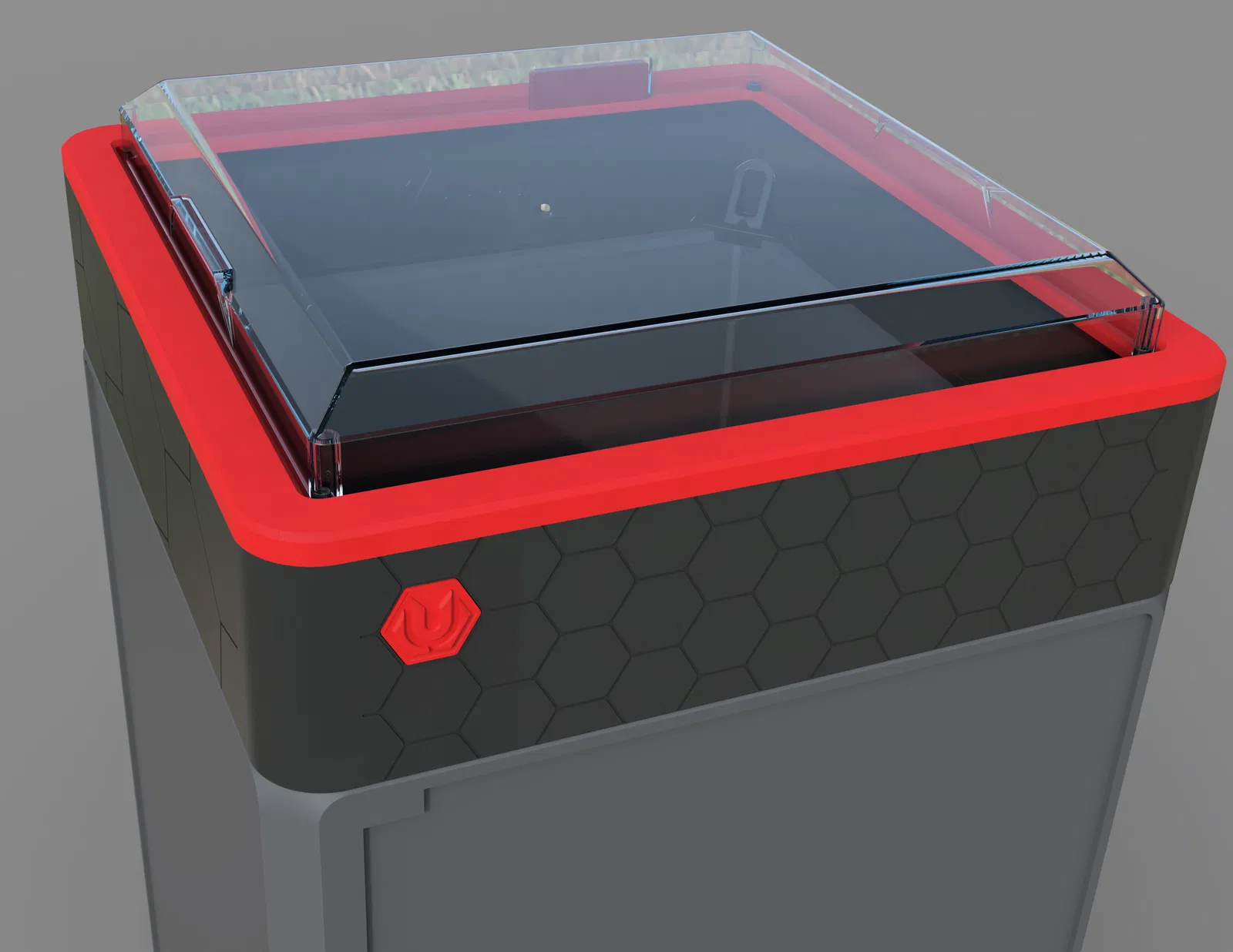

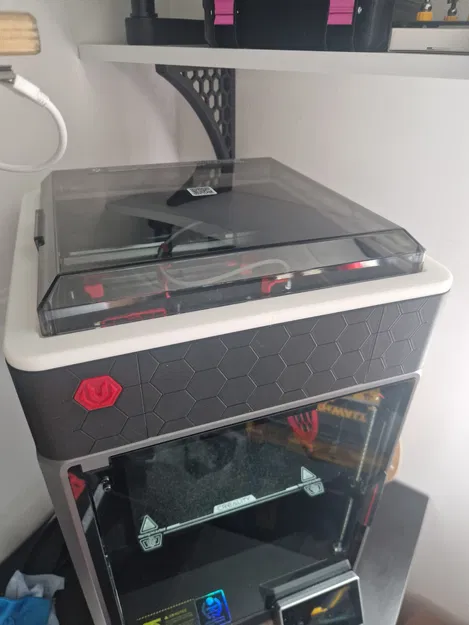

Khung nâng cho máy K1, được thiết kế tinh tế để tăng chiều cao và tối ưu không gian xích cáp. Hỗ trợ lắp nắp kính/mica tùy chỉnh hoặc dùng adapter để gắn lại nắp zin của máy một cách dễ dàng.
Mô tả

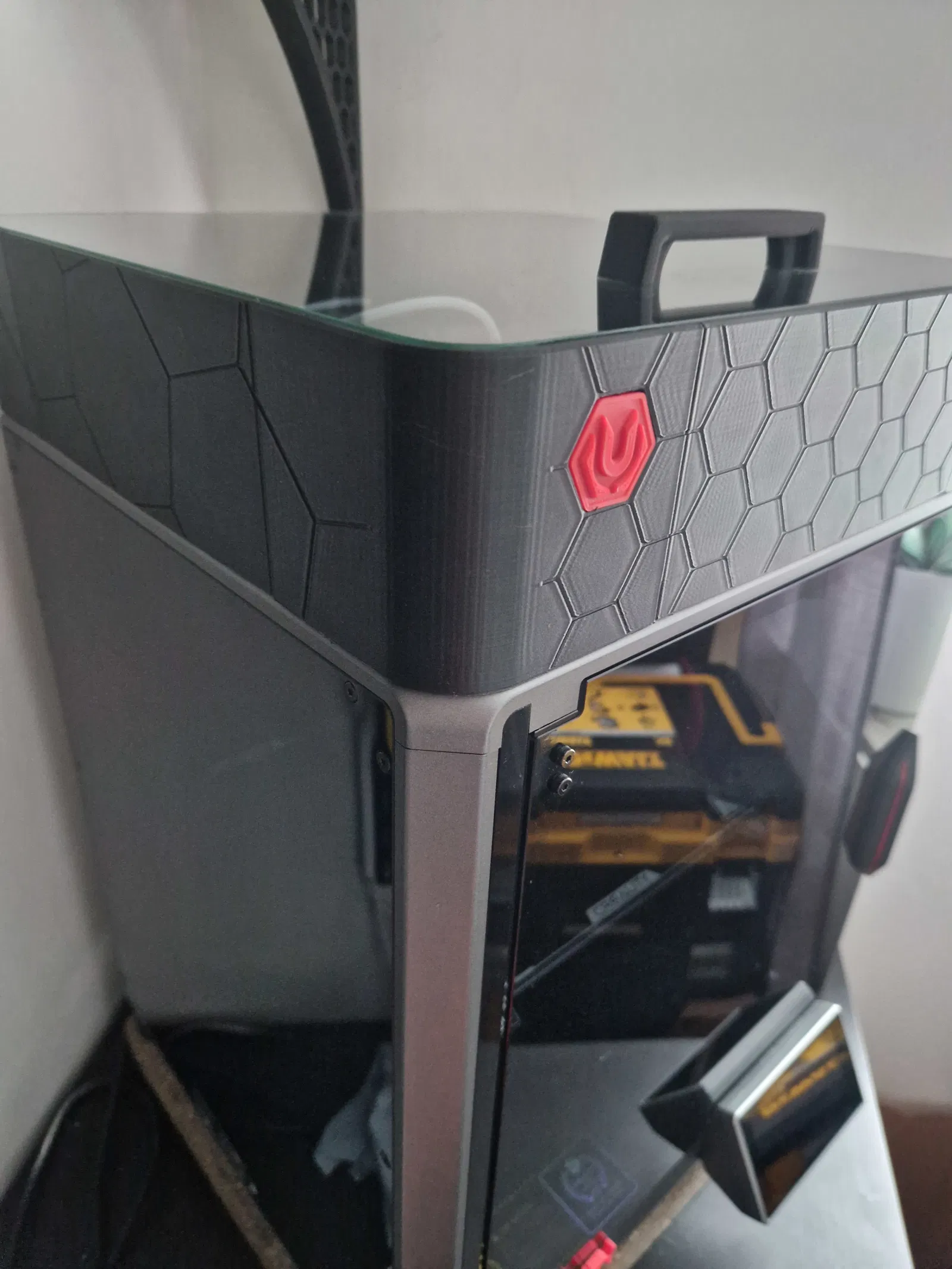

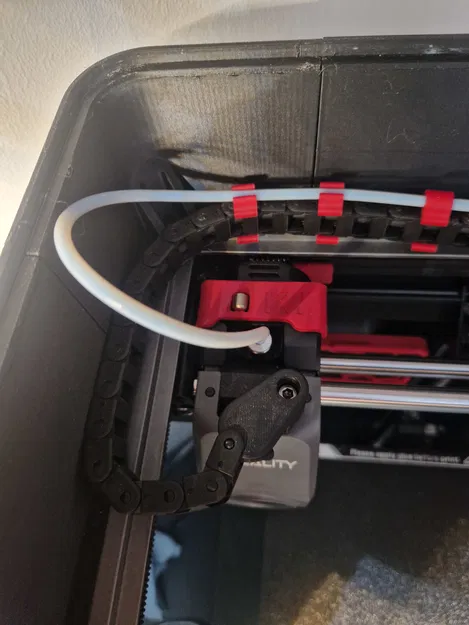

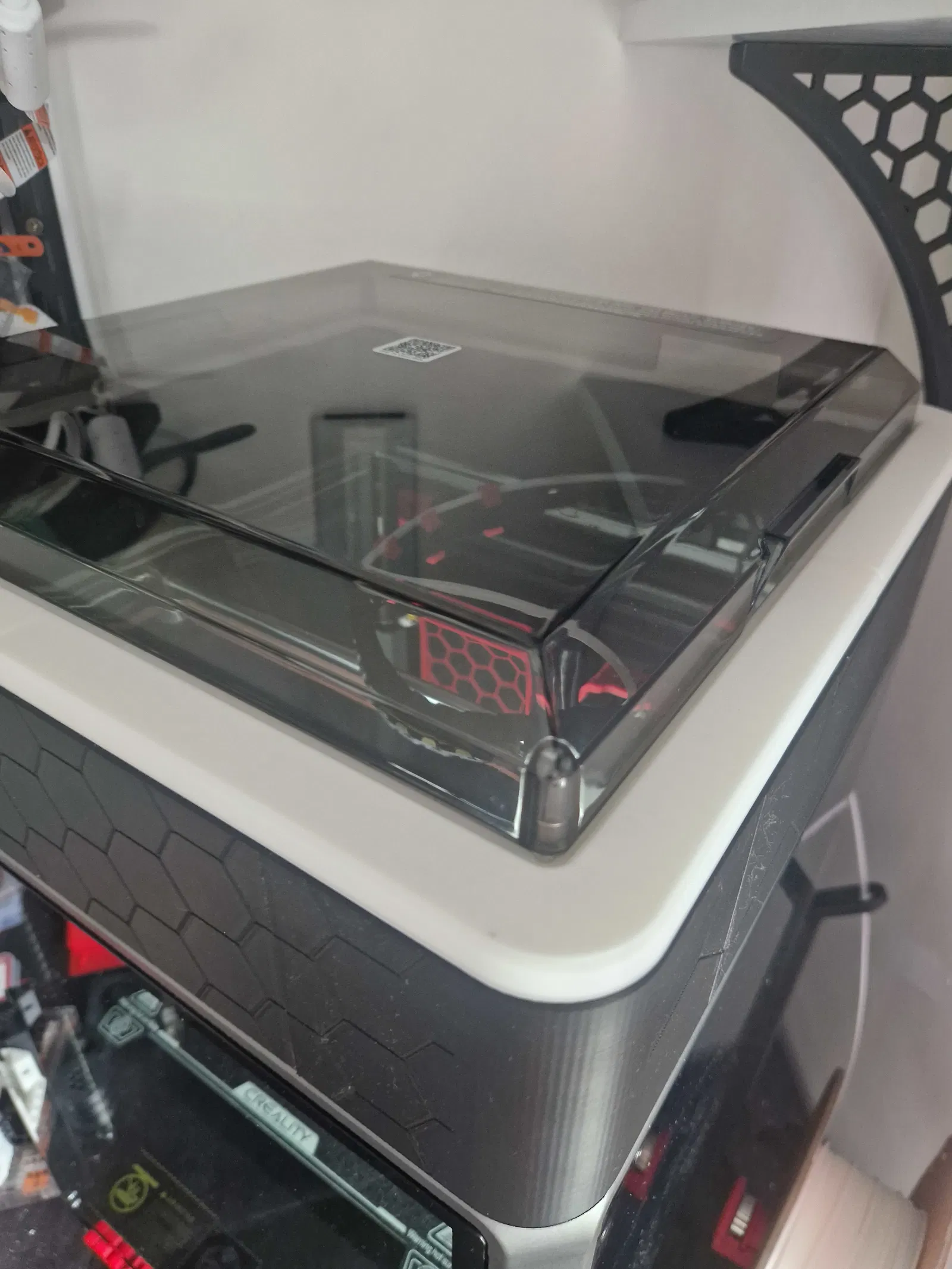

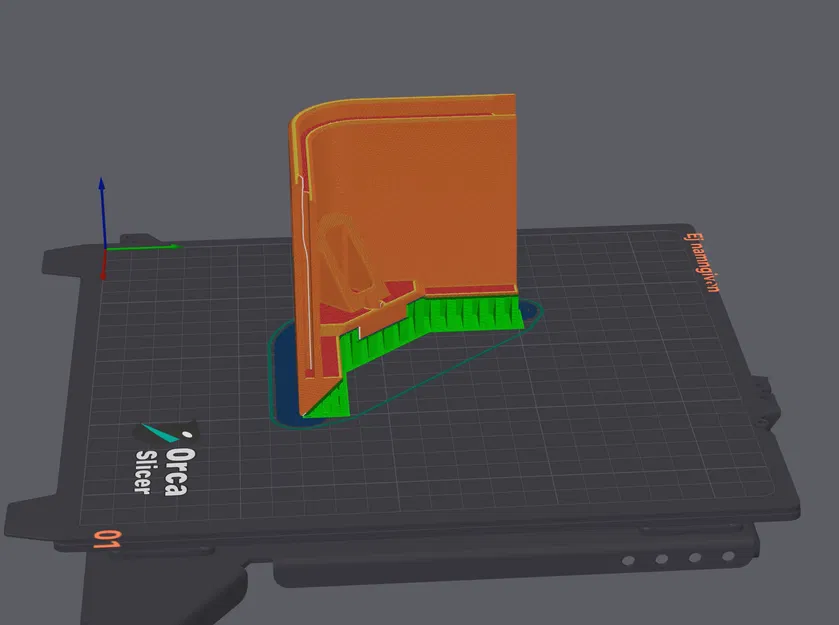

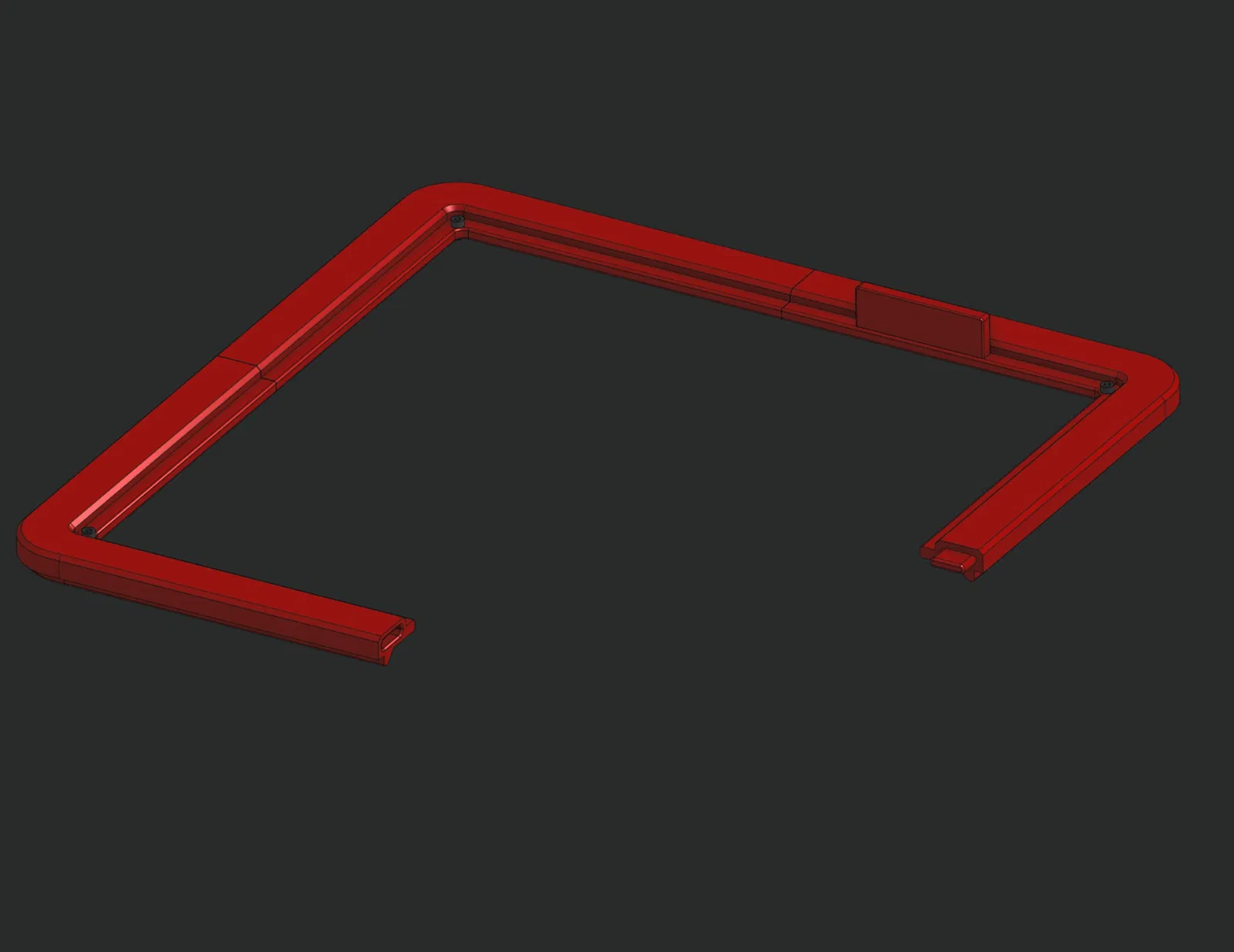

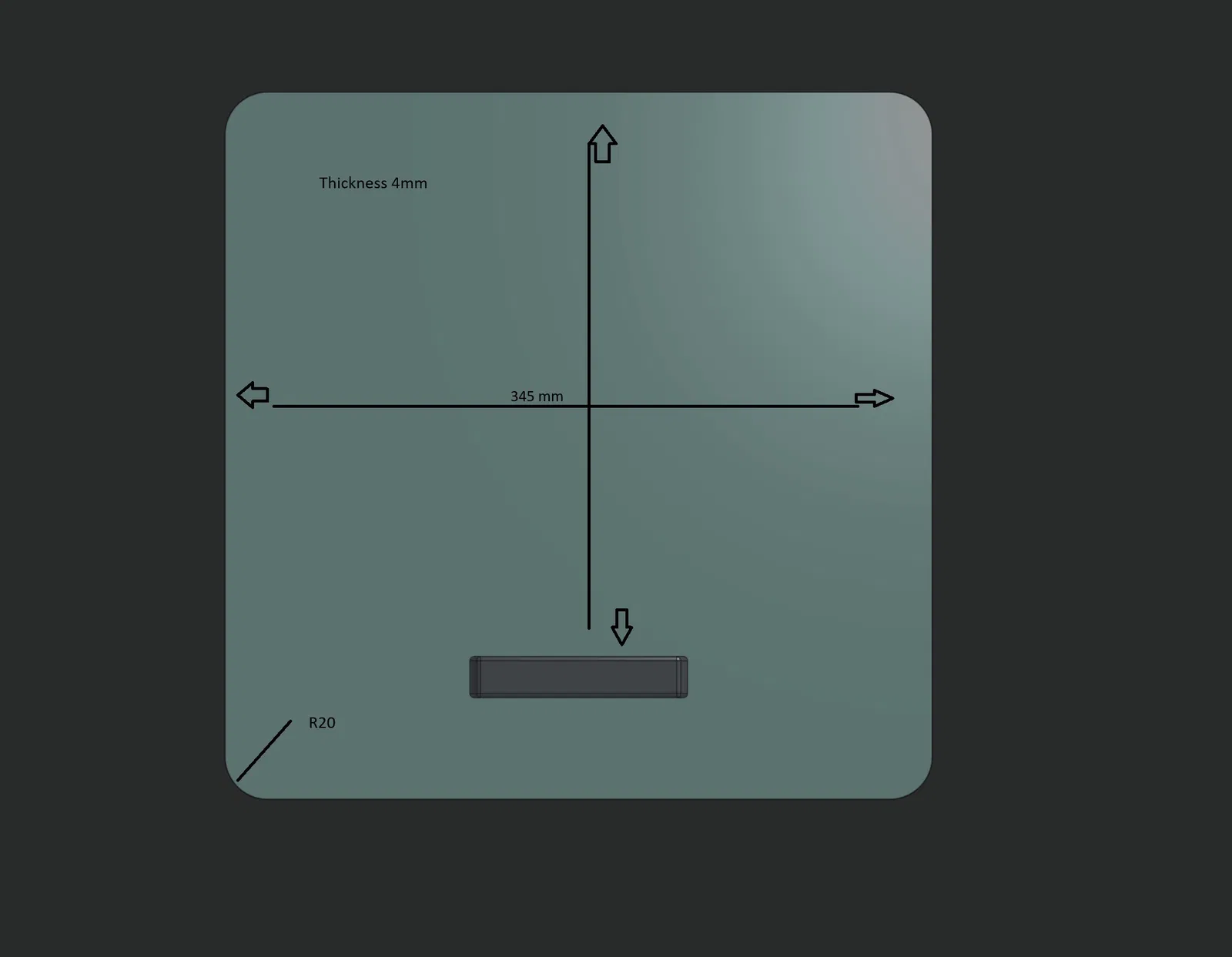

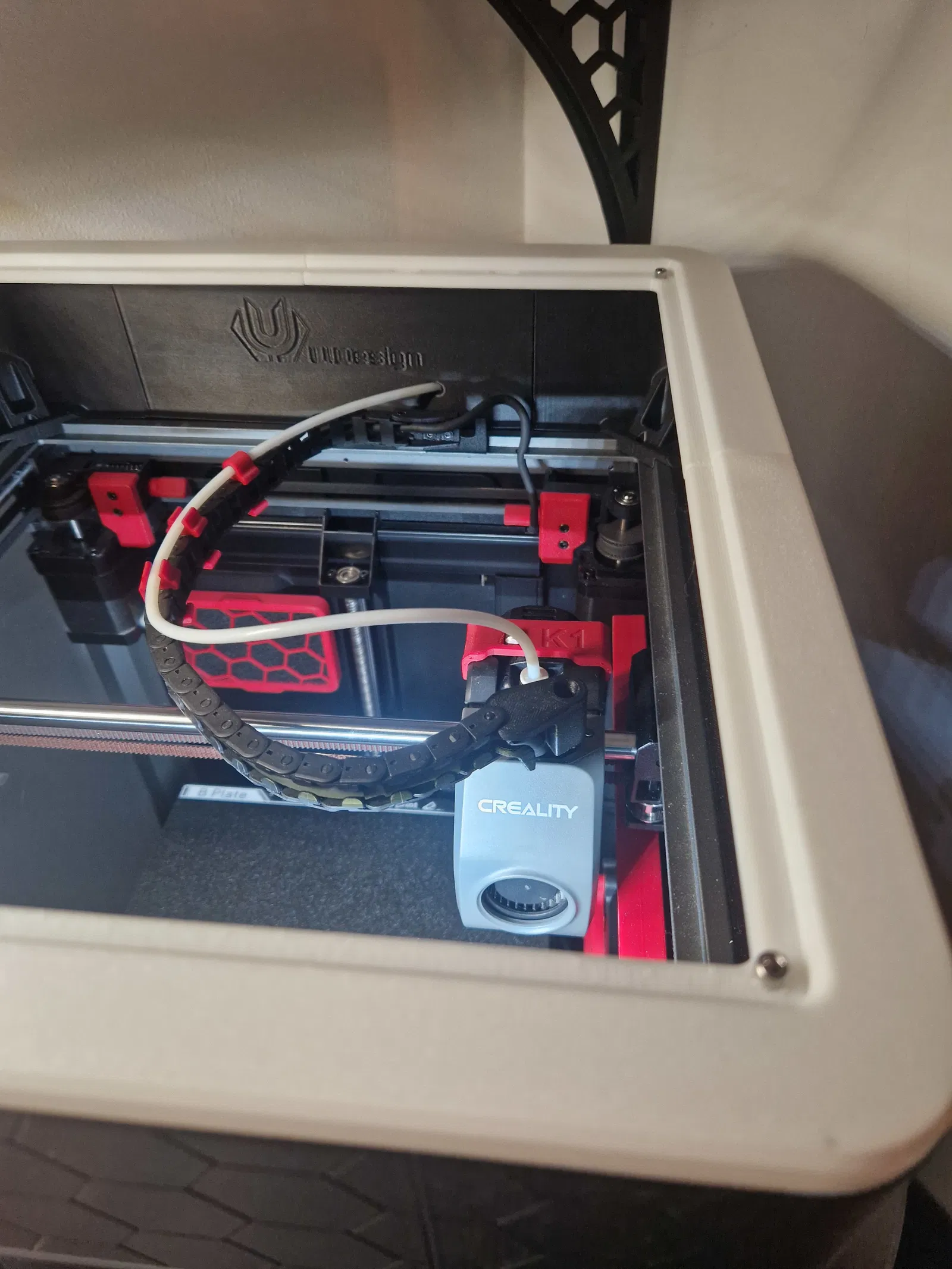

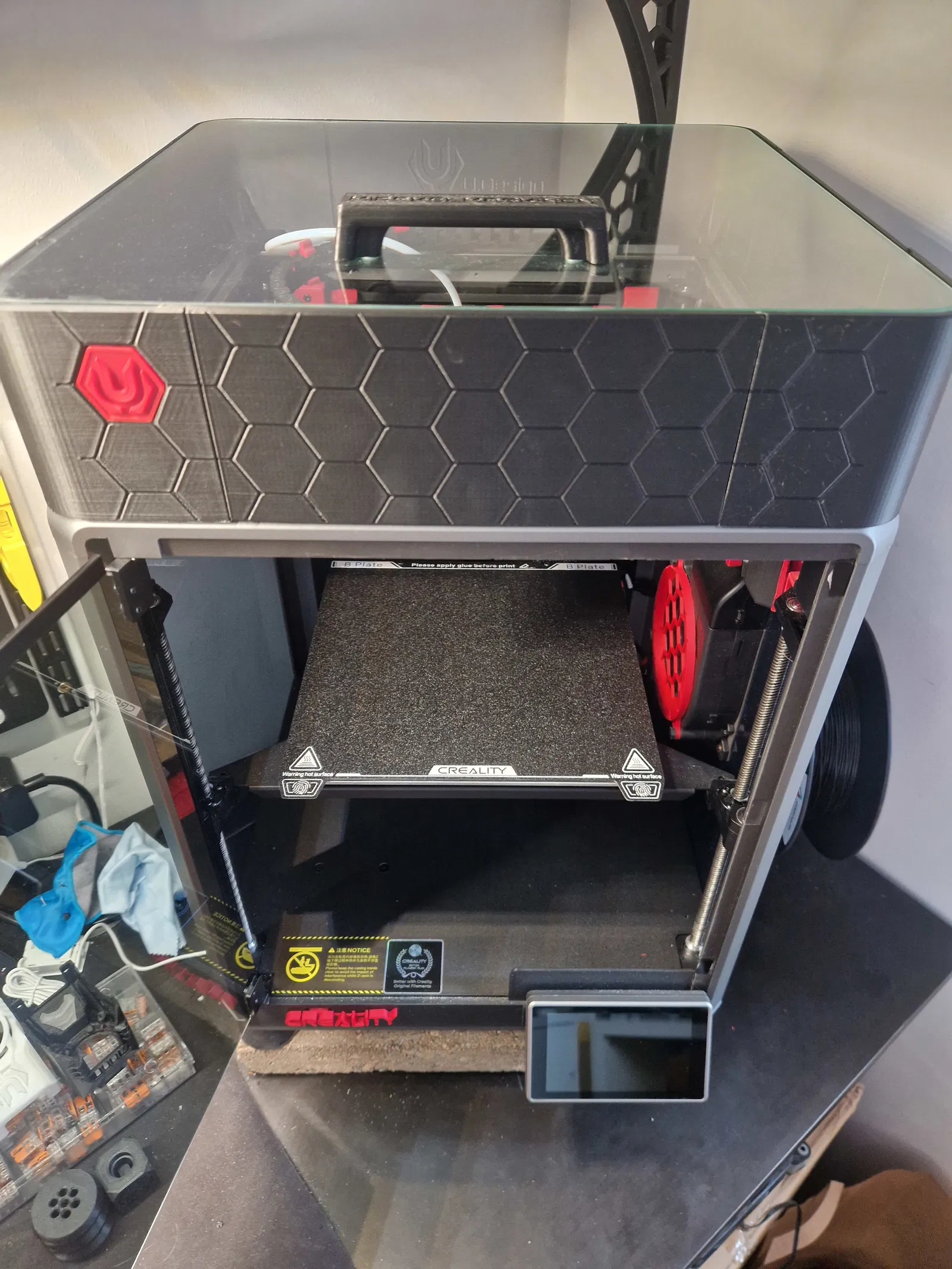

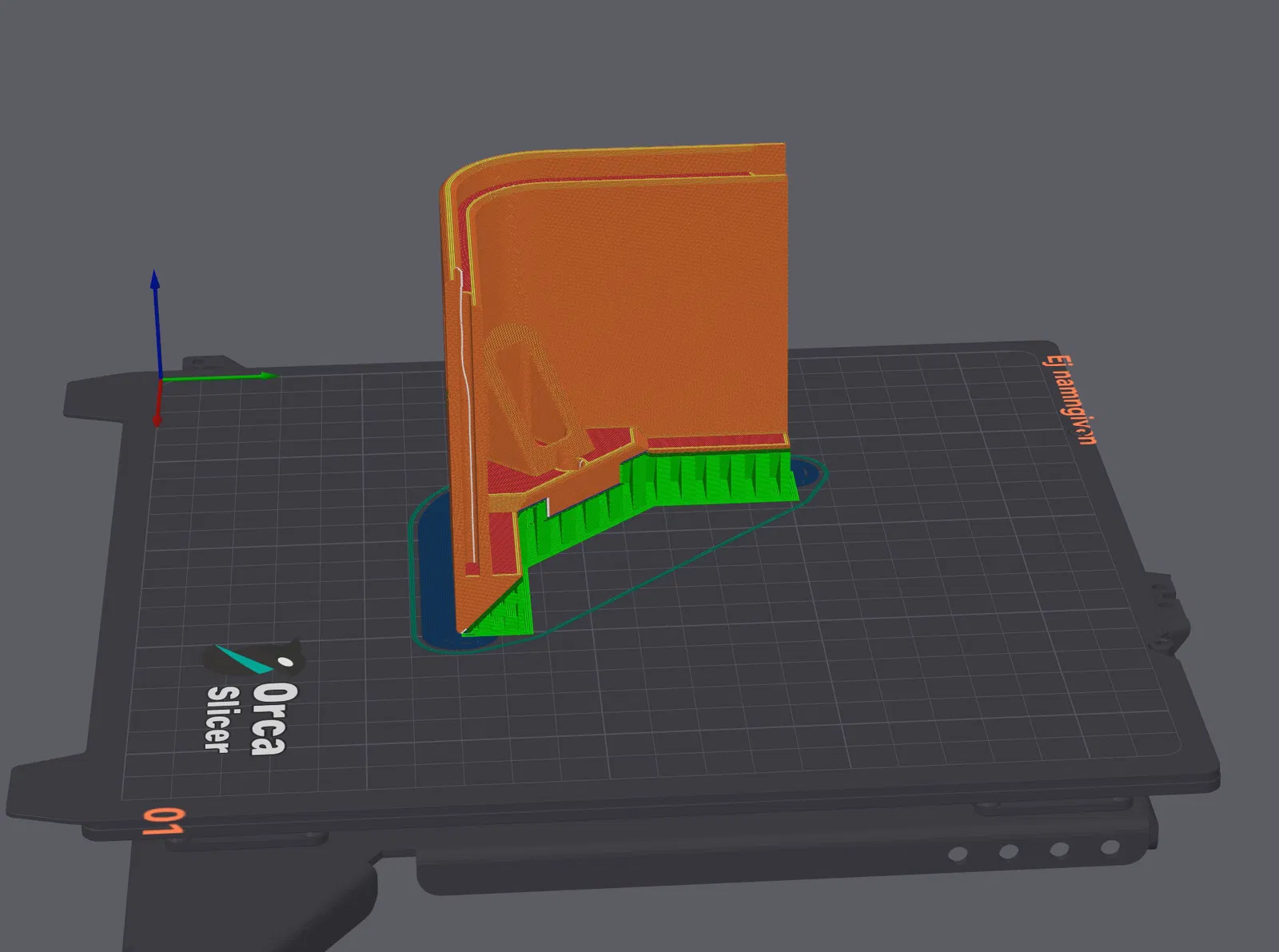

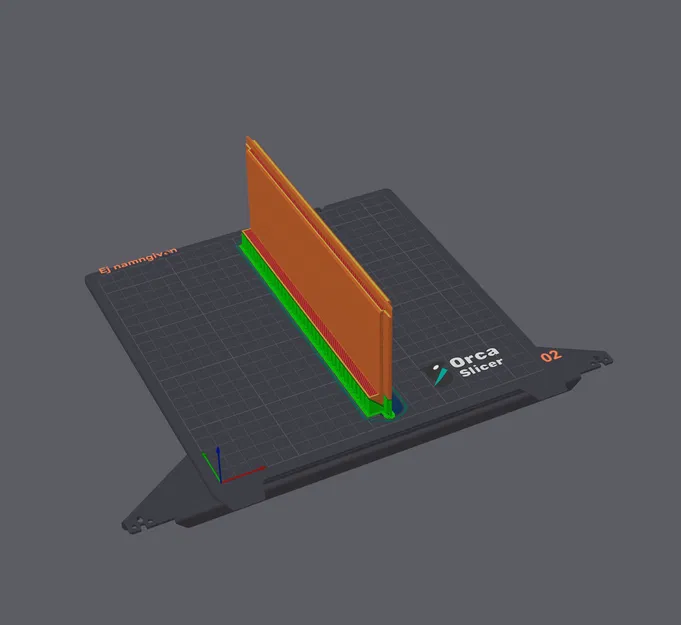

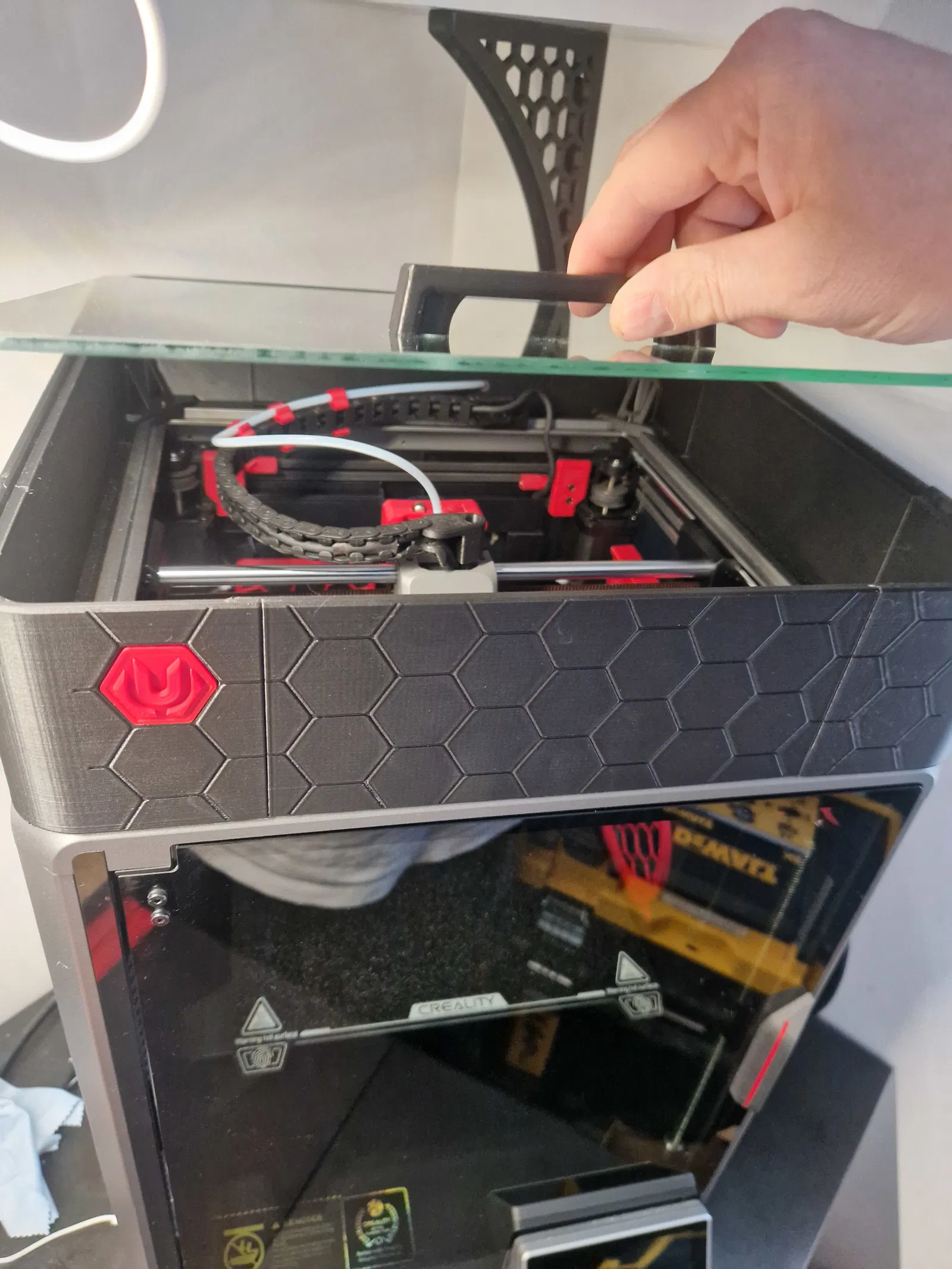

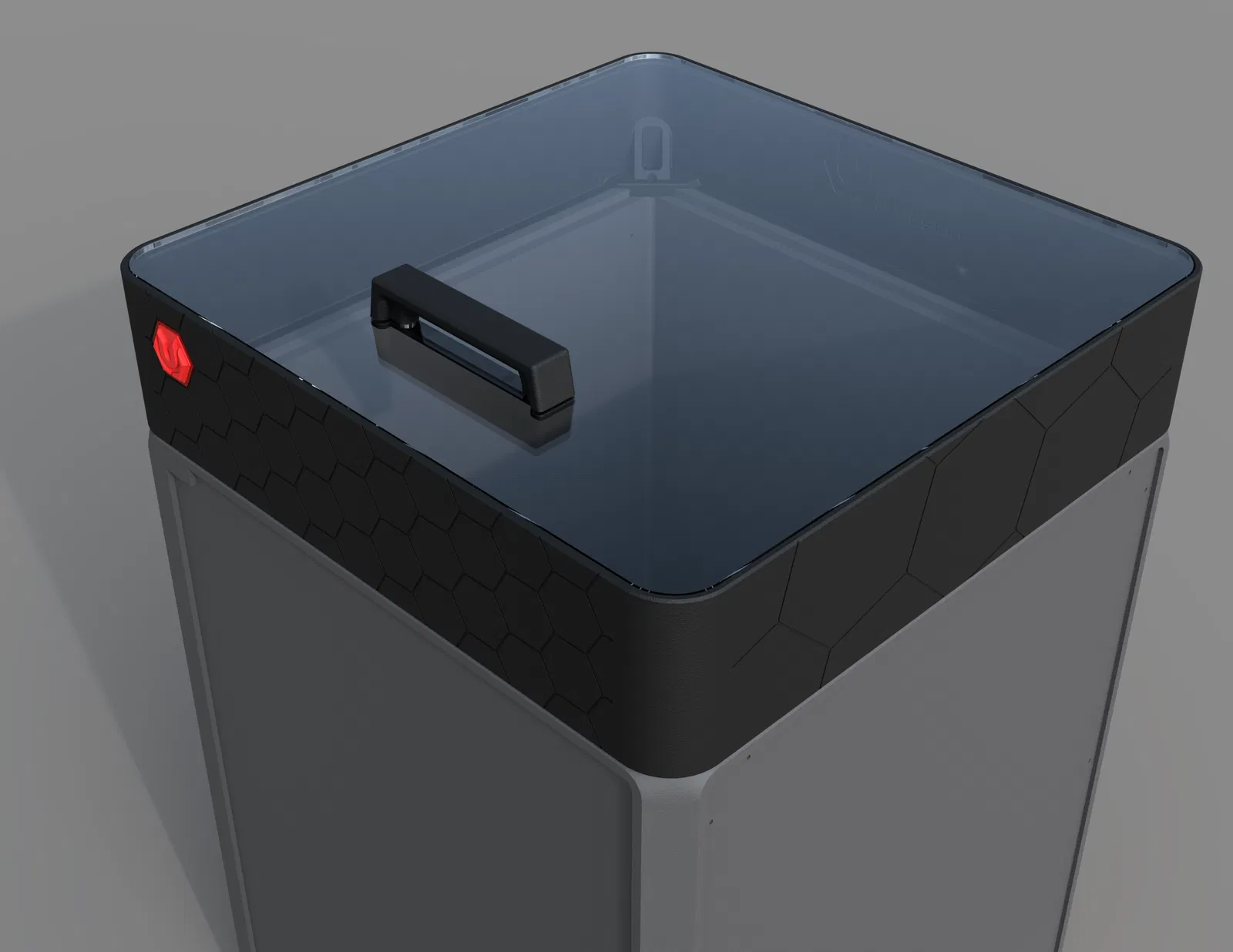

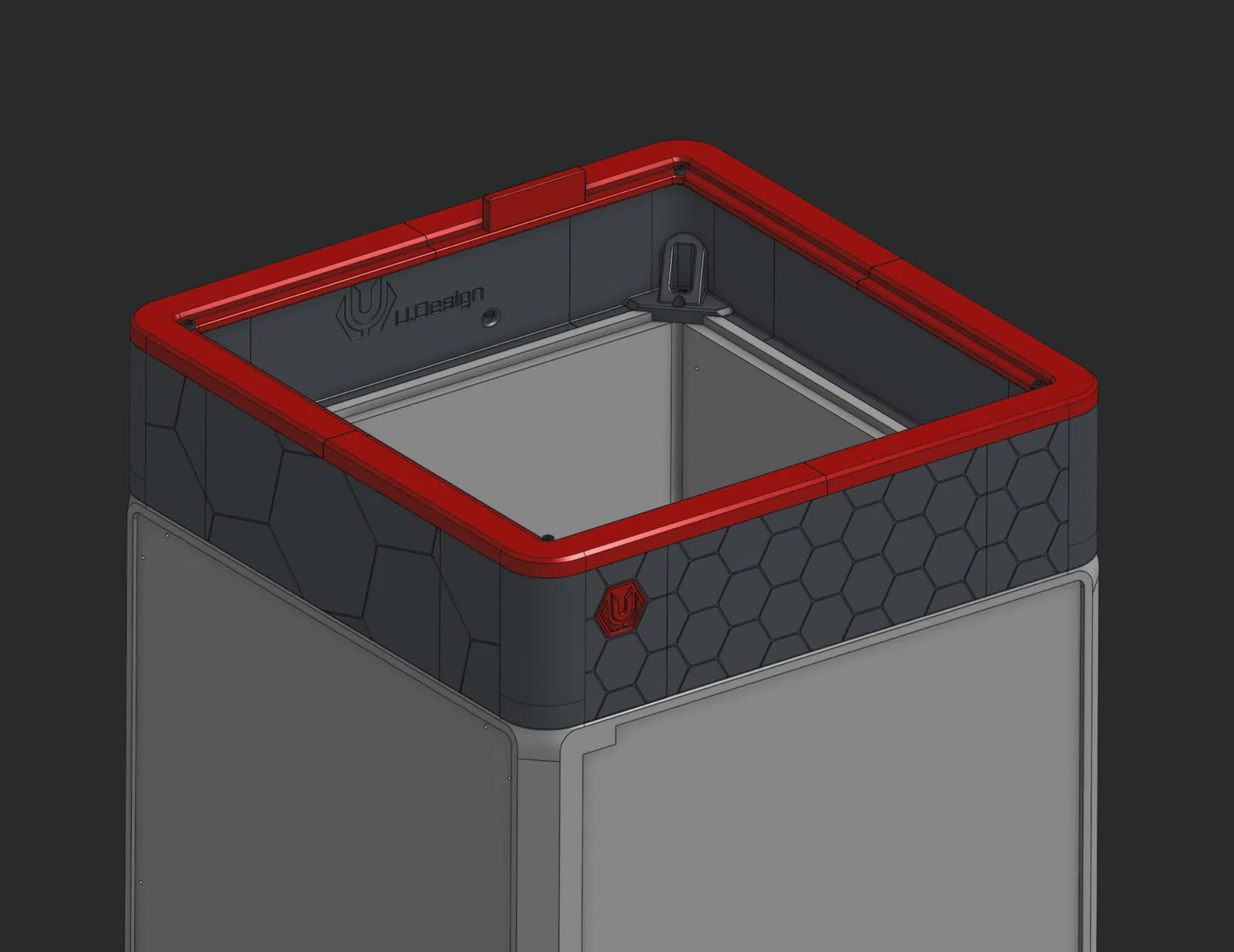

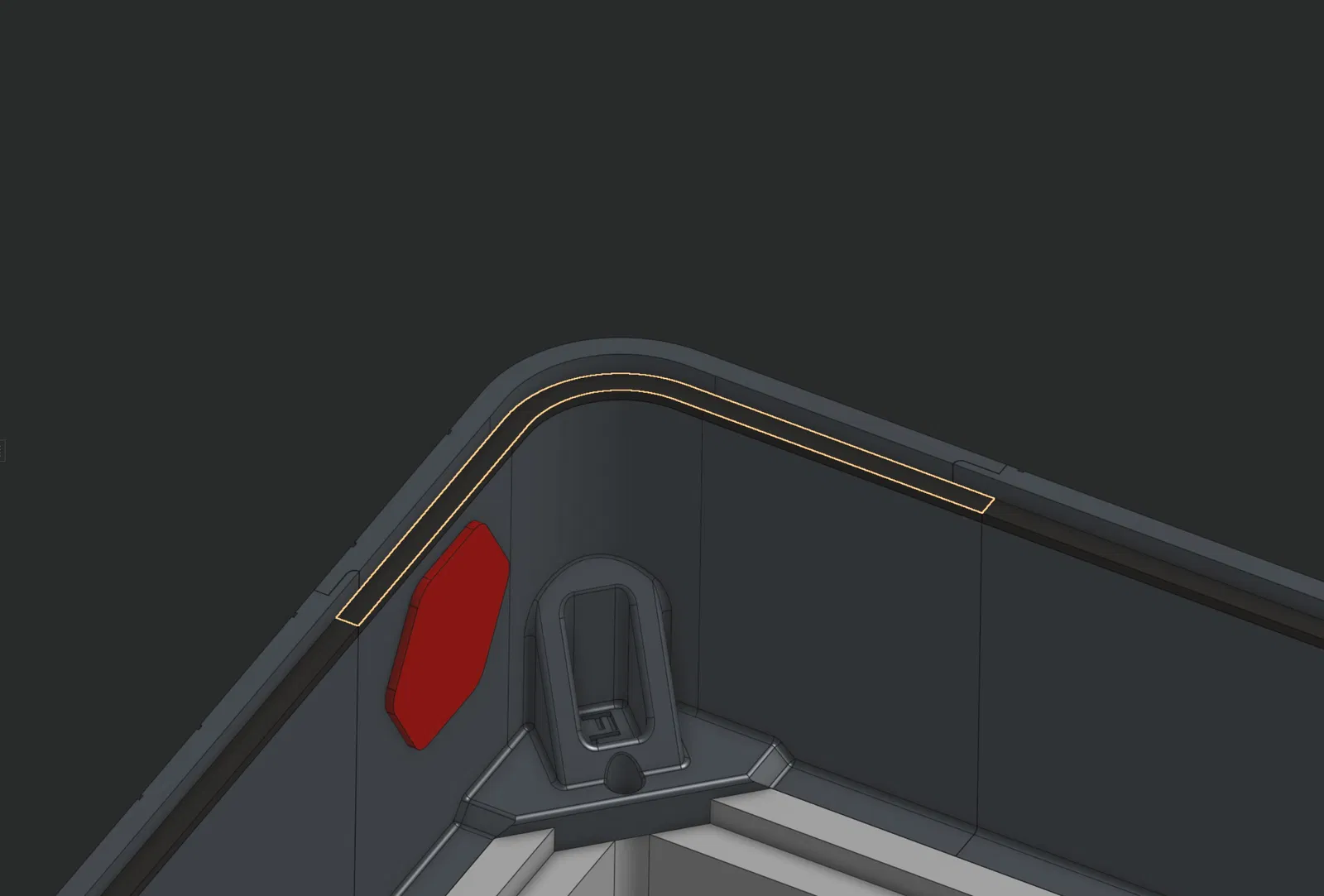

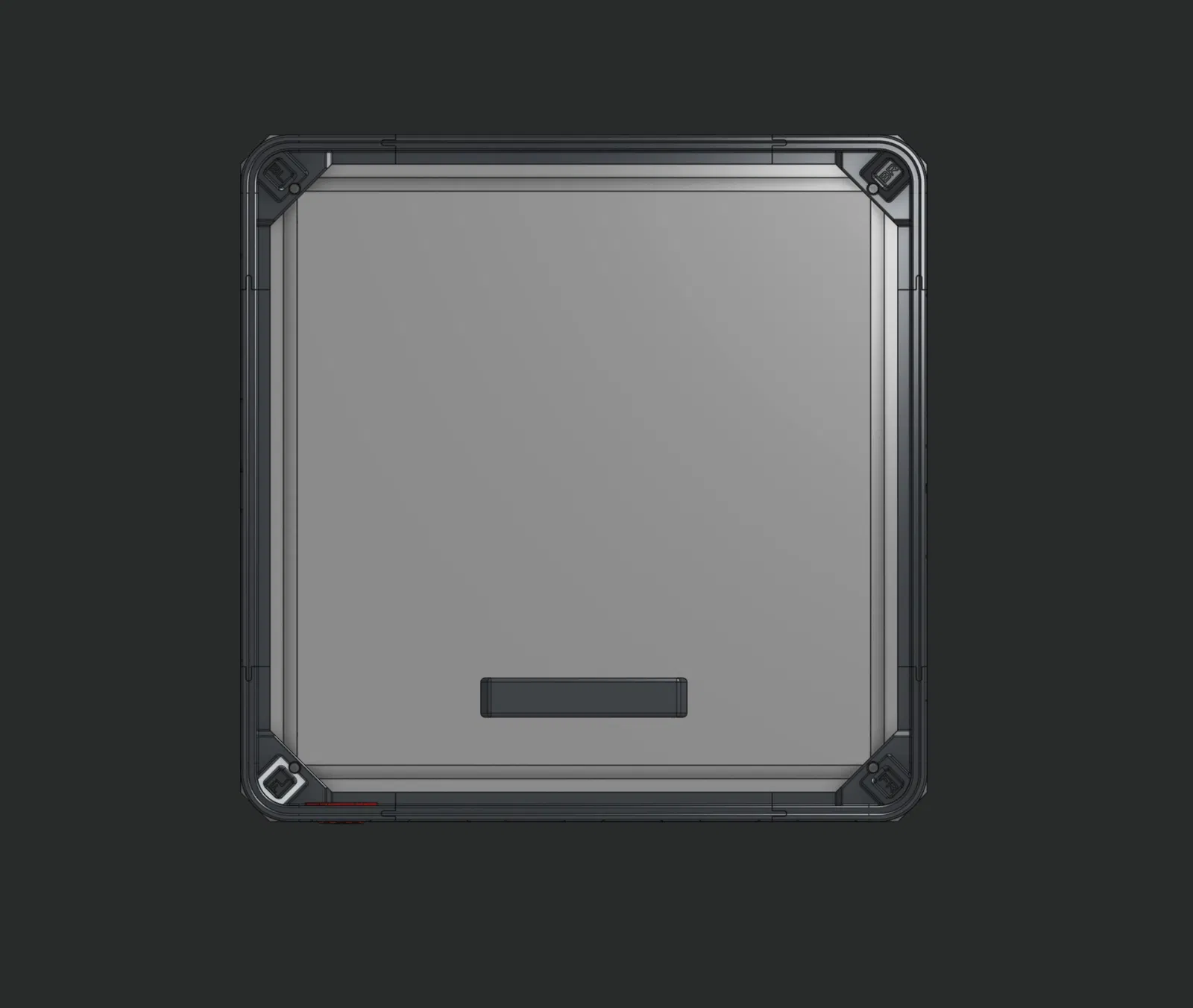

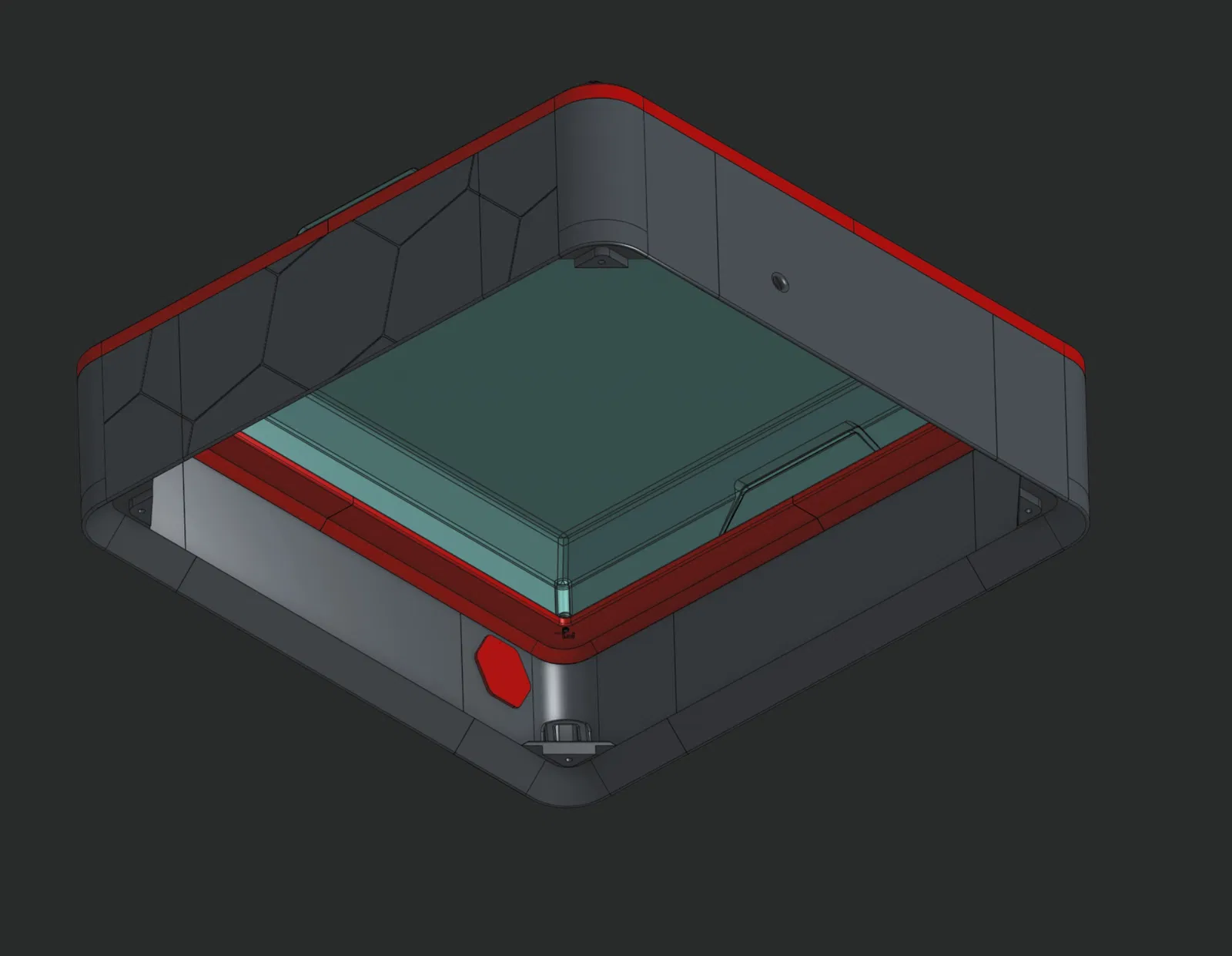

Lại thêm một mẫu khung nâng (raiser) cho máy K1!! Mình muốn một cái khung nâng thật gọn gàng, có thêm chiều cao và không gian cho sợi xích cáp (cable chain) mà không bị lộ ra ngoài hay trông kỳ cục… Cái khung này chủ yếu được làm cho nắp kính hoặc mica tùy chỉnh (kích thước 345x345x4 mm, bo góc R20), nhưng mình cũng đã thiết kế thêm bộ chuyển đổi (adapter) để bạn có thể tận dụng lại nắp zin của máy nếu muốn! Với nắp kính, mình có kèm theo các file STL "gioăng" (gasket) in bằng nhựa TPU để bạn dán cố định vào. Ngoài ra, trong thư mục còn có các file STL "không logo" nếu bạn không thích kiểu thiết kế của mình :) BOM (Danh sách vật tư) 4x ốc vít M3 có sẵn trên nắp máy + thêm 4 con nữa nếu bạn dùng kèm adapter với nắp zin. Keo dán. Tùy chọn: nắp kính hoặc mica 345x345x4mm bo góc R20. Cách mình in… Khung nâng và adapter Dùng nhựa ABS, ASA hoặc PETG đều ổn... mình in không thấy gặp vấn đề gì. 3-4 lớp tường (wall). 20% infill kiểu Gyroid. 5 lớp mặt trên/dưới. Sử dụng support tùy chỉnh (như hình minh họa). Các linh kiện khác đều rất dễ in và lắp đặt. Khung nâng này sẽ phát huy hiệu quả tốt nhất khi kết hợp với các bản mod xích cáp như giá đỡ xích của mình…
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
